Можно ли подключить камеру AHD для регистратора кабелем КВК 2*0,75 на расстоянии 140 метров? И на сколько ампер ставить блок питания 12v.

[Sergey Iv]

Здравствуйте всем. ТСЖ хотел поставить камеры AHD с регистратором на подъезды 6-ти подъездного дома. Последняя камера планируется на расстоянии 140 метров на углу дома. Потянет ли кабель КВК 2*0,75 это расстояние и какой блок питания поставить на эту камеру, сколько ампер, хоть примерно подскажите. Заранее всем ответившим спасибо!

[KonBez]

@Sergey Iv  Этот КВК должен быть максимально качественным, к примеру от завода ПодольскКабель (бренд Паритет). По расчётам выходит далековато. Падение напряжения до 10 В. Камера может и заработает, есть такие с рабочим напряжением 9-13 В, но недолго. Блок питания должен быть 2 А где-то на такое расстояние, хотя стандартно берут из расчёта 1 А на одну обычную камеру.

В общем вам нужен максимально качественный кабель https://paritet.su/catalog/kvk_p/?ysclid=lsontzxhyo775945210 (последний или третий с конца).

Но лучше нужен Блок питания рядом с камерой и кабель для передачи видео не хуже Паракс РК 75-3,7-36М

[Sergey Iv]

Спасибо большое!

[KonBez]

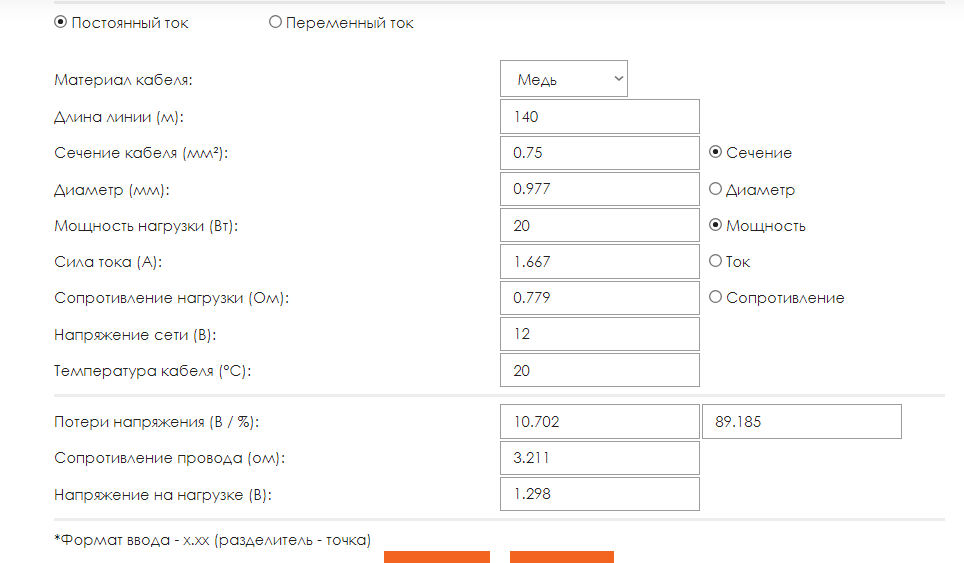

@Sergey Iv Уточнение. Напряжение упадёт до 2-3-х вольт на такой длине и сечении 0.75 Однозначно блок питания у камеры или танцы с бубном с кабелем питания сечением не менее 2.5 мм2.

[sol]

В 16.02.2024 в 16:07, KonBez сказал:

Блок питания должен быть 2 А где-то на такое расстояние, хотя стандартно берут из расчёта 1 А на одну обычную камеру.

Пожалуйста, не пишите чуши и почитайте школьный учебник физики.

Максимальный ток БП к длине кабеля отношения не имеет. От слова совсем. Напряжение да. Но не ток.



В 16.02.2024 в 15:43, Sergey Iv сказал:

Потянет ли кабель КВК 2*0,75 это расстояние

Нет, на кабеле упадёт чуть больше половины от 12в если камера потребляет 1А (на самом деле нет).



Надо или БП переносить ближе к камере, или использовать кабель большего сечения (при 2,5 мм2 падение напряжения составит 2в), или использовать БП на 48в и преобразователь 48->12.



В последнем случае падение на 0,75 кабеле составит около 2в и его можно будет проигнорировать.

[Saab95]

В 17.02.2024 в 21:51, sol сказал:

Надо или БП переносить ближе к камере, или использовать кабель большего сечения (при 2,5 мм2 падение напряжения составит 2в)

Можно вместо 12 вольт использовать БП на 15 или 18, камера не сгорит.



В 16.02.2024 в 15:43, Sergey Iv сказал:

Потянет ли кабель КВК 2*0,75 это расстояние и какой блок питания поставить на эту камеру, сколько ампер, хоть примерно подскажите.

Когда выбираете камеры нужно смотреть все затраты. Коаксиальный кабель дороже витой пары, всякие там блоки питания тоже стоят не копейки. И порой IP камера (даже если сама дороже), в комплексе с кабелем и БП выходит дешевле, т.к. 140 метров витой пары обойдется дешевле.

[Sergey Iv]

Спасибо всем большое, будем думать о переносе питанич к камере.



Но если ставить камеру IP вместо AHD, то витой пары тоже много, 140м. Насколько знаю, надо не больше 100м длины витой использовать.

[sol]

1 час назад, Saab95 сказал:

Можно вместо 12 вольт использовать БП на 15 или 18, камера не сгорит.

Может, нельзя? Может, потребление камеры меняется во времени и напруга будет шибко плавать?

[KonBez]

В 17.02.2024 в 21:51, sol сказал:

Пожалуйста, не пишите чуши и почитайте школьный учебник физики.

Максимальный ток БП к длине кабеля отношения не имеет. От слова совсем. Напряжение да. Но не ток.

Вы вероятно не учитываете, что автор не указал модель камеры, которая неизвестного потребления. Не надо тыкать в меня учебником физики.

[Saab95]

21 час назад, sol сказал:

Может, потребление камеры меняется во времени и напруга будет шибко плавать?



Не будет. Камера, если включена, уже будет иметь потребление = своим требованиям, обычно это 200-300мА от 12-вольт. Но на длинном питающем кабеле будет напряжение, например 15, и как раз потери в нем и нивелируют рост напряжения. Более того, ограничением по максимальному напряжению могут быть только конденсаторы (если стоят на 16v), но и они от превышения на несколько вольт не взрываются.

[sol]

12 часов назад, KonBez сказал:

Вы вероятно не учитываете, что автор не указал модель камеры, которая неизвестного потребления.

Верно, не указал. Но ток БП немедленно проявился в конкретные цифры.



12 часов назад, KonBez сказал:

Не надо тыкать в меня учебником физики.

Судя по всему надо.



18 минут назад, Saab95 сказал:

Не будет. Камера, если включена, уже будет иметь потребление = своим требованиям, обычно это 200-300мА от 12-вольт.

Попробуйте включить камеру через амперметр или ЛБП с индикацией тока. Очень показателен начальный этап загрузки.

19 минут назад, Saab95 сказал:

Более того, ограничением по максимальному напряжению могут быть только конденсаторы (если стоят на 16v), но и они от превышения на несколько вольт не взрываются

И силовой транзистор ШИМ контроллера же, да?



[Saab95]

1 минуту назад, sol сказал:

Попробуйте включить камеру через амперметр или ЛБП с индикацией тока. Очень показателен начальный этап загрузки.

Обычная камера без подогрева и прочего, как включается (резкий пик, минимальное время), далее почти постоянный ток потребления с отклонениями 20-30ма. Как раз эти 20-30ма и берутся от нагрузки на процессор, работу с памятью и т.п.



3 минуты назад, sol сказал:

И силовой транзистор ШИМ контроллера же, да?

Да, у всех элементов есть запас по напряжению. Обычно лимит идет на конденсаторах.

[sol]

3 минуты назад, Saab95 сказал:

Обычная камера без подогрева и прочего, как включается (резкий пик, минимальное время), далее почти постоянный ток потребления с отклонениями 20-30ма.

Вы так ДУМАЕТЕ, или вы так ИЗМЕРЯЛИ?



[Saab95]

У нас от микротиковских роутеров с PoE подключено много камер, они ток и напряжение показывают.

[sol]

В 22.02.2024 в 22:18, Saab95 сказал:

У нас от микротиковских роутеров с PoE подключено много камер, они ток и напряжение показывают.

Ну т.е. при включении и выключении подсветки ток потребления не меняется в два раза и в первые 5-10 секунд после подачи напряжения он не составляет 1/5 всего потребления камеры, так?



[Saab95]

Если говорить про напряжение 12 вольт на камеру, то:



1. Сама начинка камеры потребляет около 300-400ма в работе. Если камера просто включена, новая, не настроена, то может и 250-270 быть. При полной нагрузке, когда камера отдает 2 потока + звук, да еще включенной аналитике (детектор движения и т.п.), потребление может быть до 500ма в пиках. Это уже большое потребление, именно по этой причине камеры, при работе с дешевыми регистраторами, которые детекцию движения отдают на процессор камеры, иногда зависают. И по этой самой причине они не зависают с серверами, которые сами все делают, а камера только потоки отдает.



2. Подсветка, например 4 диода, забирает 350-400ма.



3. При работе мотора объектива добавляется еще около 100ма, при работе поворота и наклона камеры, может и до 200-250 добавляться.



И все это, вполне укладывается в 15 ватт потребления на камеру.

[sol]

Антон, вы определитесь:

Или

В 19.02.2024 в 22:23, Saab95 сказал:

Обычная камера без подогрева и прочего, как включается (резкий пик, минимальное время), далее почти постоянный ток потребления с отклонениями 20-30ма. Как раз эти 20-30ма и берутся от нагрузки на процессор, работу с памятью и т.п.

или

22 часа назад, Saab95 сказал:

Сама начинка камеры потребляет около 300-400ма в работе.



22 часа назад, Saab95 сказал:

Подсветка, например 4 диода, забирает 350-400ма.

Т.е. днём и ночью потребление камеры меняется В ДВА РАЗА.



И тогда ваше предложение

В 19.02.2024 в 21:58, Saab95 сказал:

Камера, если включена, уже будет иметь потребление = своим требованиям, обычно это 200-300мА от 12-вольт. Но на длинном питающем кабеле будет напряжение, например 15, и как раз потери в нем и нивелируют рост напряжения.

не проканает.

[Saab95]

1 час назад, sol сказал:

И тогда ваше предложение

Как раз все будет нормально - чем больше потребляет камера, тем больше падение напряжение и при 15 вольтах от БП на самой камере как раз и будет в районе 12 вольт и ничего не сгорит.
