3com switch 4500 не принимает данные с консольного порта

[Александр 192]

Здравствуйте. Имеется коммутатор 3com switch 4500 50-port. При подключении через консоль в консоль пишет всё нормально, но на приём не работает от слова совсем.



Подключается через переходник usb-com. Переходник рабочий, проверено на других коммутаторах.



Программа                   :Putty

Скорость                       :19200

биты данных                :8

стоп биты                      :1

чётность.                       :нет

Управление потоком :нет



Консольный порт без окислов, дорожки не прогоревшие. Микросхема - изолятор без следов прогара.



[jffulcrum]

Там распиновка не как у Cisco, цисковские кабеля не подходят. Пробуйте кабель от старых HP, типа 1910, или ищите на Али аналог родного кабеля P/N 5188-3836





[sol]

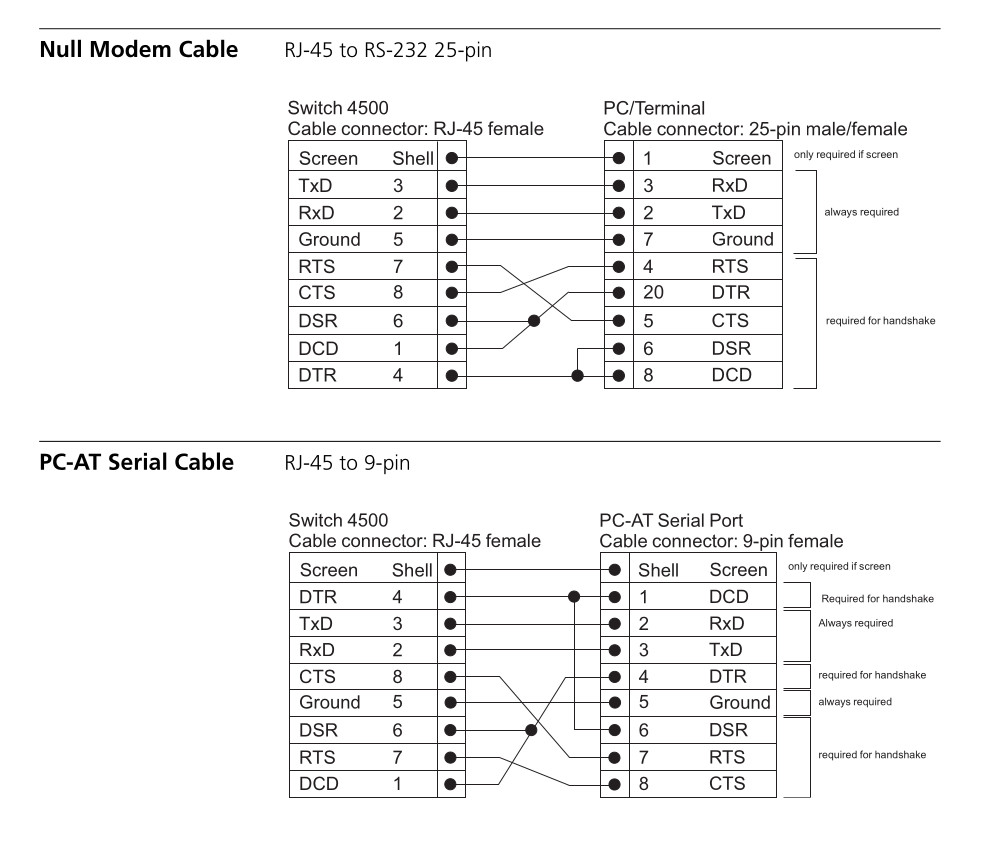

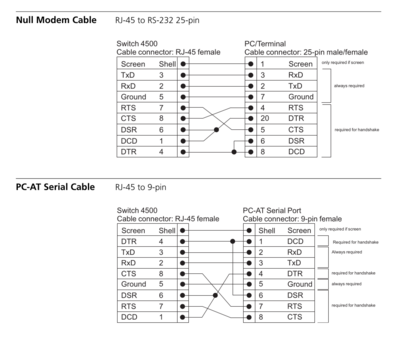

Стр. 33

4500g.pdf



Кабель почти цисковский. Думаю, что надо попробовать на стороне компьютера отключить "аппаратное управление потоком".





Понятно. За пару лет ни тему, ни загрузку файлов не починили.



[Александр 192]

Аппаратное управление потоком отключено.
кабель скорее всего подходит, потому как до его покупки все 3 своих коммутатора одним и тем же самодельным кабелем пинал. Через minicom, подключал к нормальному com порту. С новым кабелем все, кроме 3com нормально работают.

[sol]

Вывод: Замените коммутатор.



[Александр 192]

Был коммутатор управляемый, стал неуправляемый. Менять, увы, не на что. Пока походит, а потом или до смерти паяльником замучаю, или на авито как неуправляемый сбагрю.

Микросхема консольная там кстати на 5 вольт. Странно, что при подключении к полноценному com порту дым не пошёл.

[sol]

17 минут назад, Александр 192 сказал:

Микросхема консольная там кстати на 5 вольт.

Мда... max232, дайте я угадаю?



18 минут назад, Александр 192 сказал:

Странно, что при подключении к полноценному com порту дым не пошёл.

И не должен пойти, и не пойдёт.



18 минут назад, Александр 192 сказал:

Был коммутатор управляемый, стал неуправляемый.

Ну т.е. нормальный шнурок сделать трудно... Значит, не управляемый.

[Александр 192]

Цитата

Мда... max232, дайте я угадаю

RS32EI


Цитата

Ну т.е. нормальный шнурок сделать трудно...

Его искать по коробкам надо. И com порта теперь нет лишнего.

[sol]

12 часов назад, Александр 192 сказал:

RS32EI

Полный налог вплоть до назначения пинов max232.

13 часов назад, Александр 192 сказал:

Микросхема консольная там кстати на 5 вольт. Странно, что при подключении к полноценному com порту дым не пошёл.

Из чего сделан такой поразительный вывод? Да, микруха толерантна и к питанию 3,3-5 и к логическим уровням. Будет работать с 3.3в UART и с 5в UART.

Со стороны RS232 стандартные +-12в. На вопрос откуда там берётся +12 и особенно -12 в отвечает п. 8.3.1 в даташите



12 часов назад, Александр 192 сказал:

Его искать по коробкам надо. И com порта теперь нет лишнего.

Его надо сделать. Прямо руками. Если к паяльнику совсем не лежит душа, то можно взять 20 см. витой пары, розетку под неё, джек RG-45 и сделать переходник. Распиновку консольного порта этой свички я давал выше. Распиновка имеющегося цисковского шнурка широко известна. В целом, надо правильно включить только три провода.



[Александр 192]

Попробовал сегодня ещё раз пнуть. Цисковским кабелем, без переходников. И оно работает нормально. Чертовщина какая то.
