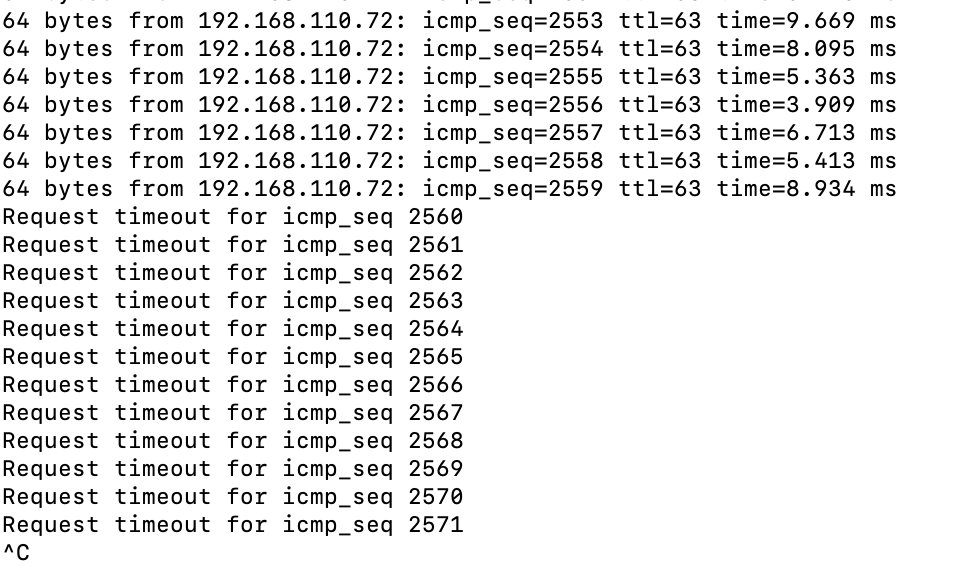

Egeniy Posted January 18, 2024 Posted January 18, 2024 Проблема пропадаю пинги примерно раз в две минуты примерно на минуту между двумя коммутаторами. В логах ошибок нет интерфейс не падает sfp+ snr. Соединение по оптике. Конфигурация портов nexus nexus 5548 interface Ethernet1/31 switchport mode trunk duplex full no negotiate auto SNR-S2989G-24TX Interface Ethernet1/0/27 speed-duplex force10g-full switchport mode trunk switchport trunk allowed vlan 110 Вставить ник Quote
sdy_moscow Posted January 18, 2024 Posted January 18, 2024 Счётчики пакетов посмотрите на портах, может вливают вам трафик битый или рандом мак - и мозги клинит у нексуса. Такое к сожалению бывает. Где-то 250 kpps для 3ххх хватает, на 5ххх не помню какой проц. Но не думаю, что намного лучше 3ххх. Вставить ник Quote
Vladimir Efimtsev Posted January 19, 2024 Posted January 19, 2024 @Egeniy, здравствуйте. Подскажите, что и откуда пингуете? как именно? Точно линк не флапал, ошибок-дропов нет? Уровни сигнала в пределах нормы? Если с физикой все в порядке, то возможно дело в высокой утилизации CPU какого-либо из коммутаторов. Сразу отмечу, что отвечать на ICMP - это далеко не самая приоритетная задача любого коммутатора. ICMP пакеты являются самыми низкоприоритетными. Если, например, прилетает какой-нибудь пакет, который должен быть обработан в CPU и прилетает ICMP пакет, который ориентирован на этот коммутатор, то ICMP пакет будет обработан в последнюю очередь - поэтому отклик может увеличиваться, либо пакет вообще может быть не обработан CPU, если в этот момент CPU коммутатора загружен чем-то другим. Смотрели ли утилизацию CPU на коммутаторах? Счетчики дропов на SNR: 'sh cpu-rx protocol all' или процессы на Cisco: 'sh processes cpu'? Логи, графики утилизации того же CPU, памяти, трафика с двух сторон? Вставить ник Quote
Egeniy Posted January 22, 2024 Author Posted January 22, 2024 (edited) Коммутатор nexus вообще не нагружен внутри cisco nexus все пингуеться и вся сеть которая на snr тоже работает без сбоев проблема соединение рвется межну snr -cisco (пачкорд менял, sfp тоже) Nexus-5548-01# sh processes cpu CPU utilization for five seconds: 4%/0%; one minute: 8%; five minutes: 8% PID Runtime(ms) Invoked uSecs 5Sec 1Min 5Min TTY Process ----- ----------- -------- ----- ------ ------ ------ --- ----------- 1 17270 207893 0 0.00% 0.00% 0.00% - init 2541 10 31 0 0.00% 0.00% 0.00% - portmap 2550 10 6 1 0.00% 0.00% 0.00% - rpc.statd 2578 0 1 0 0.00% 0.00% 0.00% - rpc.mountd 2601 64720 2089159 0 0.00% 0.00% 0.00% - sysmgr 3526 500 102880 0 0.00% 0.00% 0.00% - insmod 3967 10 4 2 0.00% 0.00% 0.00% - xinetd 3968 10 5 2 0.00% 0.00% 0.00% - tftpd 3969 79440 6206301 0 0.09% 0.83% 0.86% - syslogd 3970 30 22 1 0.00% 0.00% 0.00% - sdwrapd 3971 22700280 3644798 6 0.97% 1.07% 1.10% - pfma 3997 5210 259069 0 0.00% 0.00% 0.00% - vshd 3998 130 36197 0 0.00% 0.00% 0.00% - smm 3999 8720 1030366 0 0.00% 0.00% 0.00% - psshelper 4000 650 34350 0 0.00% 0.00% 0.00% - mmode 4001 810 17199 0 0.00% 0.00% 0.00% - lmgrd 4002 3590 206652 0 0.00% 0.00% 0.00% - licmgr 4003 4980 22994 0 0.00% 0.00% 0.00% - fs-daemon 4004 1560 87094 0 0.00% 0.00% 0.00% - feature-mgr 4005 2600 206150 0 0.00% 0.00% 0.00% - fcfwd 4006 60 286 0 0.00% 0.00% 0.00% - confcheck 4007 2910 204443 0 0.00% 0.00% 0.00% - capability 4008 1920 379161 0 0.00% 0.00% 0.00% - bloggerd 4009 8500 1030212 0 0.00% 0.00% 0.00% - psshelper_gsvc 4020 3460 17453 0 0.00% 0.00% 0.00% - cisco 4024 18990 1641121 0 0.00% 0.00% 0.00% - clis 4040 6560 245157 0 0.00% 0.00% 0.00% - port-profileи 4042 3130 206075 0 0.00% 0.00% 0.00% - provision 4049 5720 406915 0 0.00% 0.00% 0.00% - zschk 4050 6140 406739 0 0.00% 0.00% 0.00% - xmpp 4051 5330 345712 0 0.00% 0.00% 0.00% - xmlma 4052 5650 407270 0 0.00% 0.00% 0.00% - vmm 4053 4530 131155 0 0.00% 0.00% 0.00% - vman 4054 5580 407881 0 0.00% 0.00% 0.00% - vdc_mgr 4055 5360 515302 0 0.00% 0.00% 0.00% - ttyd 4056 1870 2498204 0 0.48% 0.44% 0.43% - sysinfo 4057 14000 344177 0 0.00% 0.00% 0.00% - sunnyvale 4058 48410 532497 0 0.00% 0.00% 0.00% - statsprofiler 4059 50 377 0 0.00% 0.00% 0.00% - sksd 4060 523630 149623 3 0.00% 0.02% 0.02% - sensor 4062 440 19875 0 0.00% 0.00% 0.00% - res_mgr 4063 8700 1039781 0 0.00% 0.00% 0.00% - plugin 4064 12590 437003 0 0.00% 0.00% 0.00% - pltfm_config 4065 19440 207046 0 0.00% 0.00% 0.00% - plog_sup 4066 22940 591053 0 0.09% 0.00% 0.00% - pfstat 4067 610 35826 0 0.00% 0.00% 0.00% - patch-installe r 4068 3120 130306 0 0.00% 0.00% 0.00% - obfl 4069 96740 1220539 0 0.00% 0.00% 0.00% - nohms 4070 200920 4165800 0 0.00% 0.00% 0.00% - nfp 4071 2120 136898 0 0.00% 0.00% 0.00% - mvsh 4072 5970 407934 0 0.00% 0.00% 0.00% - mcm 4073 6420 407410 0 0.00% 0.00% 0.00% - lim 4074 11680 1032291 0 0.00% 0.00% 0.00% - ledmgr 4075 35440 1121990 0 0.00% 0.00% 0.00% - l2rib 4076 3290 206561 0 0.00% 0.00% 0.00% - ifmgr 4077 20330 208835 0 0.00% 0.00% 0.00% - idehsd 4078 2060 137829 0 0.00% 0.00% 0.00% - evms 4080 1680 103844 0 0.00% 0.00% 0.00% - evmc 4081 9160 414027 0 0.00% 0.00% 0.00% - ethpc 4082 830 25613 0 0.00% 0.00% 0.00% - eth_dstats 4083 150 119 1 0.00% 0.00% 0.00% - core-dmon 4085 18050130 52439737 0 0.78% 0.88% 0.89% - carmelusd 4086 5000 516031 0 0.00% 0.00% 0.00% - bootvar 4087 2660 206664 0 0.00% 0.00% 0.00% - bios_daemon 4088 12200 1029548 0 0.00% 0.00% 0.00% - bfdc 4089 5520 278820 0 0.00% 0.00% 0.00% - bcm_usd 4090 2060 103104 0 0.00% 0.00% 0.00% - athertonusd 4091 2220 129427 0 0.00% 0.00% 0.00% - ascii-cfg 4092 1160 103798 0 0.00% 0.00% 0.00% - adbm 4093 10910 1031587 0 0.00% 0.00% 0.00% - securityd 4094 10230 97039 0 0.00% 0.00% 0.00% - PMon 4095 9470 1032271 0 0.00% 0.00% 0.00% - cert_enroll 4096 9850 1032470 0 0.00% 0.04% 0.01% - aaa 4101 240 38183 0 0.00% 0.00% 0.00% - l3vm 4102 190 1067080 0 0.00% 0.00% 0.00% - urib 4115 24880 30484 0 0.00% 0.00% 0.00% - aclmgr 4117 20 127 0 0.00% 0.00% 0.00% - core-client 4126 11820 490224 0 0.00% 0.00% 0.00% - qd 4137 5620 406586 0 0.00% 0.00% 0.00% - eem_policy_dir 4148 182520 2718822 0 0.00% 0.02% 0.02% - fwm 4149 25551320 9562102 2 1.07% 1.24% 1.47% - statsclient 4150 103450 11320584 0 0.00% 0.00% 0.00% - snmpd 4165 49890 53404 0 0.00% 0.00% 0.00% - copp 4166 200 57907 0 0.00% 0.00% 0.00% - npacl 4168 160 81595291 0 0.09% 0.03% 0.03% - adjmgr 4171 160 312762 0 0.00% 0.00% 0.00% - u6rib 4207 5800 406889 0 0.00% 0.00% 0.00% - sal 4210 310 2880048 0 0.00% 1.19% 1.15% - arp 4211 160 55069 0 0.00% 0.00% 0.00% - icmpv6 4212 410 25389533 0 0.09% 0.43% 0.48% - pktmgr 4232 11960 1085065 0 0.00% 0.00% 0.00% - callhome 4242 55050 289978 0 0.00% 0.00% 0.00% - lldp 4246 830 20517834 0 0.09% 0.08% 0.08% - netstack 4316 23200 1036444 0 0.00% 0.00% 0.00% - radius 4318 2200 53523 0 0.00% 0.00% 0.00% - acllog 4319 1056920 579238 1 0.00% 0.00% 0.00% - cdp 4320 556180 10610958 0 0.00% 0.03% 0.03% - cfs 4321 130 103533245 0 0.00% 0.02% 0.02% - ecp 4322 280 170984 0 0.00% 0.00% 0.00% - igmp 4323 20 87 0 0.00% 0.00% 0.00% - ip_dummy 4325 20 189 0 0.00% 0.00% 0.00% - ipv6_dummy 4326 250 2595133 0 0.00% 0.00% 0.00% - mrib 4328 5990 408739 0 0.00% 0.00% 0.00% - otm 4329 170 419028 0 0.00% 0.00% 0.00% - rpm 4330 20 34 0 0.00% 0.00% 0.00% - tcpudp_dummy 4376 7253390 758247 9 0.00% 0.33% 0.34% - afm 4377 2130 103356 0 0.00% 0.00% 0.00% - m2rib 4378 1117540 10624281 0 0.09% 0.69% 0.82% - stp 4379 200 1638 0 0.00% 0.00% 0.00% - dcos-xinetd 4394 7750 421675 0 0.00% 0.00% 0.00% - iscm 4405 260 39426 0 0.00% 0.00% 0.00% - mcastfwd 4411 880 10674 0 0.00% 0.00% 0.00% - ptplc 4415 6870 407961 0 0.00% 0.00% 0.00% - monitor 4416 5430 61277 0 0.00% 0.00% 0.00% - ntp 4418 37460 2110590 0 0.00% 0.00% 0.00% - ntpd 4419 3890 217597 0 0.00% 0.00% 0.00% - eth_port_chann el 4420 5070 155653 0 0.00% 0.00% 0.00% - vlan_mgr 4421 21590 357021 0 0.00% 0.00% 0.00% - ipqosmgr 4422 88180 1571990 0 0.00% 0.00% 0.00% - lacp 4423 6490 213386 0 0.00% 0.00% 0.00% - ethpm 4425 134020 2354247 0 0.00% 0.00% 0.03% - vpc 4683 10 17 0 0.00% 0.00% 0.00% S0 getty 4685 10 5 2 0.00% 0.00% 0.00% - sh 4691 30 44 0 0.00% 0.00% 0.00% - libvirtd 20095 460 4925 0 0.00% 0.00% 0.00% - dcos_sshd 20124 10 23 0 0.00% 0.00% 0.00% - dcos_sshd 22128 1430 47509 0 0.00% 0.00% 0.00% - interface-vlan 23051 280 929 0 0.00% 0.01% 0.00% - dcos_sshd 23053 240 341 0 0.00% 0.00% 0.00% - dcos_sshd 23054 360 329 1 0.00% 0.01% 0.00% 0 vsh 23091 10 15 0 0.00% 0.00% 0.00% - dcos_sshd 23108 240 304 0 0.09% 0.01% 0.00% - dcos_sshd 23120 320 123 2 0.00% 0.00% 0.00% 1 vsh 28168 10 2 5 0.00% 0.00% 0.00% - klogd SNR gw04#sh cpu-rx protocol all --------------------------Slot : 1---------------------- Type Rate-limit TotPkts DropPkts DelayCount CurState ALL_ARP 400 0 0 0 allowed ARP 400 119194519 0 47903 allowed BFD 200 0 0 0 allowed BFD6 200 0 0 0 allowed BGP 200 0 0 0 allowed BGP4+ 200 0 0 0 allowed BPDU_TUNNEL 80 0 0 0 allowed CFM_OAM 300 0 0 0 allowed CFM_OTHER 200 0 0 0 allowed CLUSTER-DP 300 0 0 0 allowed CLUSTER-DR 300 0 0 0 allowed DHCP 200 0 0 0 allowed DHCP-SNOOPING 200 0 0 0 allowed DHCP_SUPPRESS 200 0 0 0 allowed DHCPv6 200 0 0 0 allowed DHCPv6-GUARD 200 0 0 0 allowed DHCPv6-SNOOPING 200 0 0 0 allowed DMAC-CPU 300 0 0 0 allowed DNS 100 0 0 0 allowed DOT1x 200 0 0 0 allowed Dot1x-pass 200 0 0 0 allowed EAPOU 100 0 0 0 allowed EFMOAM 40 0 0 0 allowed ERPS 20 0 0 0 allowed FTP 500 0 0 0 allowed FTP6 500 0 0 0 allowed GMRP 20 0 0 0 allowed GVRP 20 0 0 0 allowed HSRP 100 0 0 0 allowed HTTP 200 0 0 0 allowed HTTP6 200 0 0 0 allowed HTTPS/SSL 200 0 0 0 allowed HTTPS6/SSL6 200 0 0 0 allowed ICMP 100 1 0 0 allowed ICMP-REDIRECT 50 0 0 0 allowed ICMP_TRAP_FAIL 100 0 0 0 allowed IGMP 200 0 0 0 allowed IPV6-HOPLIMIT 100 0 0 0 allowed IPv6-NTP 50 0 0 0 allowed LACP 20 0 0 0 allowed LDP 200 0 0 0 allowed LLDP 20 881429 0 0 allowed LOOPBACK 20 0 0 0 allowed MLD 200 0 0 0 allowed MRPP 20 0 0 0 allowed MULTICAST 20 0 0 0 allowed MULTICAST6 20 0 0 0 allowed NDP-SNOOPING 500 0 0 0 allowed NORMAL 500 0 0 0 allowed NS-NA 500 2794621 0 1893 allowed NTP 50 0 0 0 allowed OFP-CONTROL 100 0 0 0 allowed OFP-NOTMATCH 100 0 0 0 allowed OSPF 100 0 0 0 allowed OSPF6 100 0 0 0 allowed PIM 200 0 0 0 allowed PIM6 200 0 0 0 allowed PPPoE 100 0 0 0 allowed PROTECT_ARP 50 0 0 0 allowed PROTECT_ICMP 60 0 0 0 allowed RA-SNOOPING 100 0 0 0 allowed RADIUS 200 0 0 0 allowed RADIUS6 200 0 0 0 allowed RIP 100 0 0 0 allowed RIP6 100 0 0 0 allowed RS-RA 100 253881 1107 343 allowed SFLOW 50 0 0 0 allowed SNMP 500 10 0 0 allowed SNMP6 500 0 0 0 allowed SSH 100 3975 0 0 allowed SSH6 100 0 0 0 allowed STP 80 0 0 0 allowed Stacking_C2C_Pro 200 0 0 0 allowed TACAS 100 0 0 0 allowed TACAS6 100 0 0 0 allowed TELNET 100 0 0 0 allowed TELNET6 100 0 0 0 allowed TFTP 500 0 0 0 allowed TFTP6 500 0 0 0 allowed TYPE-TTL0 100 0 0 0 allowed ULDP 20 0 0 0 allowed ULPP 300 0 0 0 allowed UNKNOWN_SMAC 100 0 0 0 allowed VRRP 100 0 0 0 allowed VRRP6 100 0 0 0 allowed TOTAL-LIMIT 1200 allowed Edited January 22, 2024 by Egeniy Вставить ник Quote
Egeniy Posted January 22, 2024 Author Posted January 22, 2024 Коллеги, Добрый вечер! Нашли проблему была петля включили защиту Loopback Detection портах на всех snr и нашли Вставить ник Quote
Vladimir Efimtsev Posted January 22, 2024 Posted January 22, 2024 Quote Коммутатор nexus вообще не нагружен внутри cisco nexus все пингуеться и вся сеть которая на snr тоже работает без сбоев проблема соединение рвется межну snr -cisco (пачкорд менял, sfp тоже) Хорошо, допустим утилизация минимальная, CPU не загружены. Пробовали ли помимо патч-кордов и SFP, менять порты на устройствах? Уровни сигнала в пределах нормы? Если один конец этого же линка (на котором проблемы между SNR и Cisco) подключить, например, из SNR в какое-то другое устройство и наоборот - из Cisco в какое-то другое устройство, будет ли наблюдаться проблема? (т.е. так мы исключим какое-то конкретное устройство). Может быть есть какая-то аппаратная несовместимость устройств. @Egeniy, пока писал сообщение выше, увидел, что вы уже тоже отписались, что проблема решена. Вставить ник Quote
jffulcrum Posted January 22, 2024 Posted January 22, 2024 5 часов назад, Egeniy сказал: LLDP 20 881429 0 0 allowed 99% что если бы включили в своей сессии terminal monitor, увидели бы забор из месседжей о проблемах с построением LLDP топологии с соседом, и там даже номера портов бы фигурировали, которые надо было проверить. Вставить ник Quote
