Модуль ip видеокамеры на S2L33M

[maxnal777]

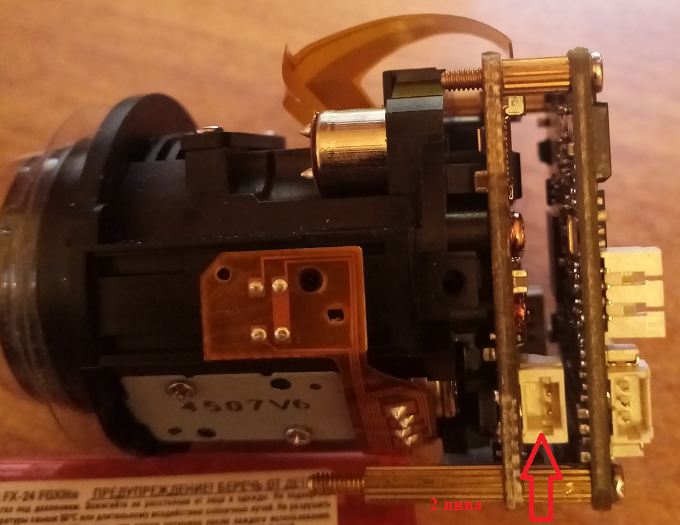

Приветствую всех! Есть такой модуль. На чипе S2L33M. Подключил стандартно и подал питание как на фото. Картинка есть, но ни зум ни фокус не регулируются ни на Реге, ни на CMS. Может кто встречался с такой штукой или знает как подключить и через какую прогу (кроме CMS ) настроить Авто фокус и Зум? Может я не все разъемы подсоединил? Подскажите, пожалуйста, кто знает.

Edited January 6, 2024 by maxnal777

[KonBez]

@maxnal777

Тут очень узкий вопрос. Могу предположить что должен быть отдельный разьём под RS-232/485 для передачи команд управления объективом. Обычно три пина. На современных камерах это часто реализовано программно.

[maxnal777]

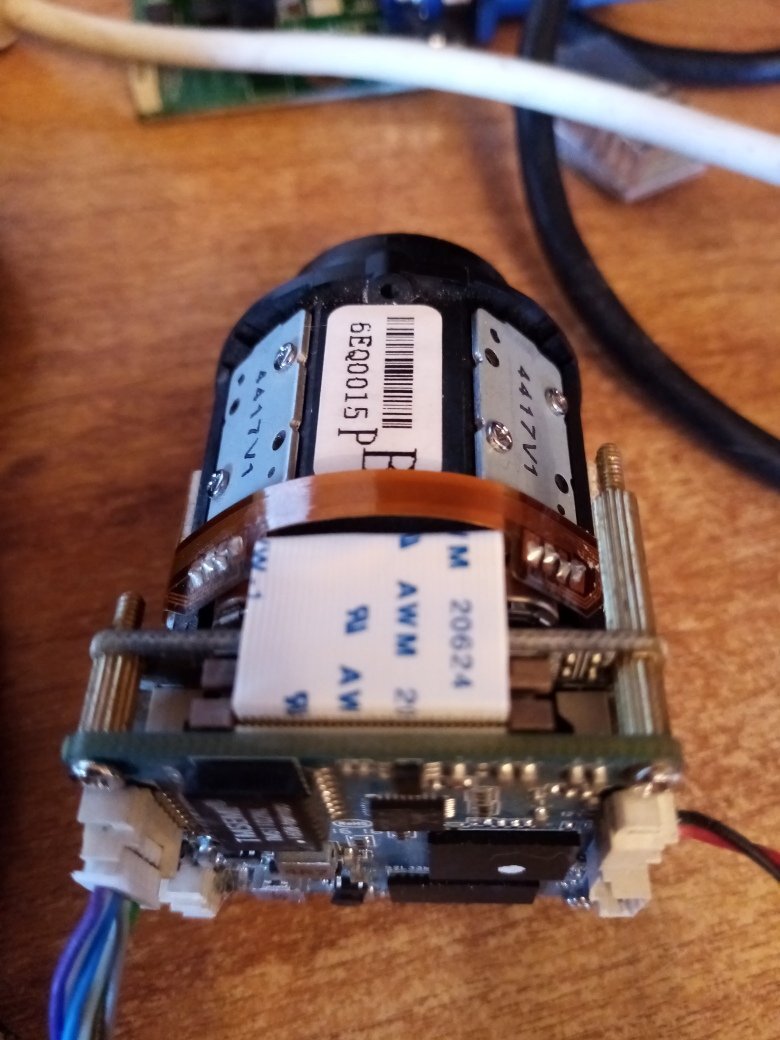

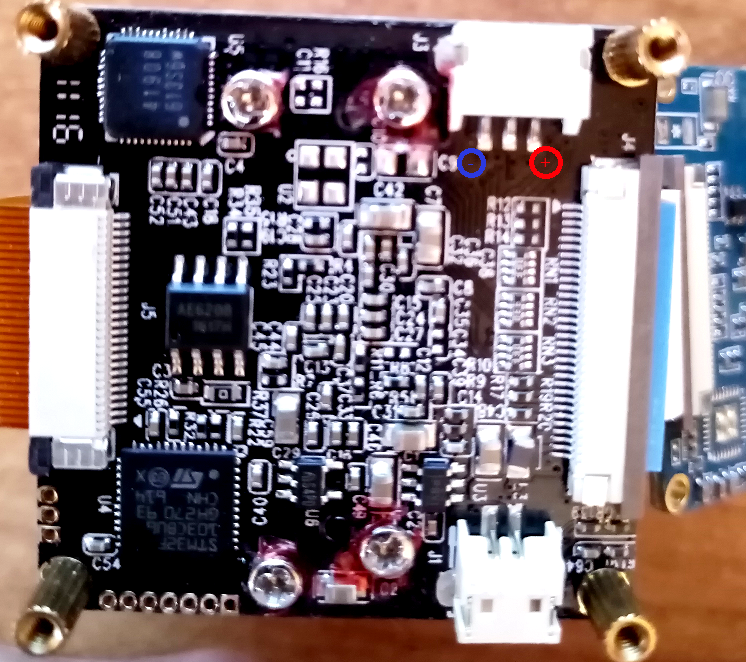

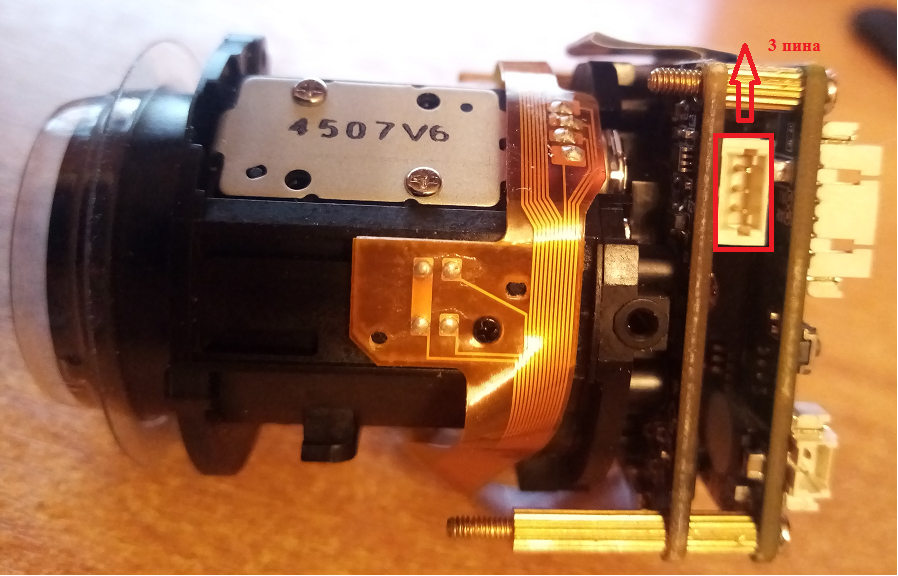

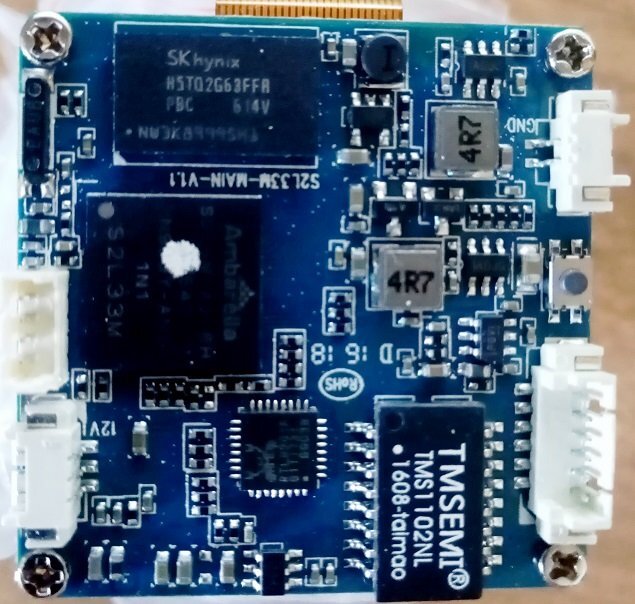

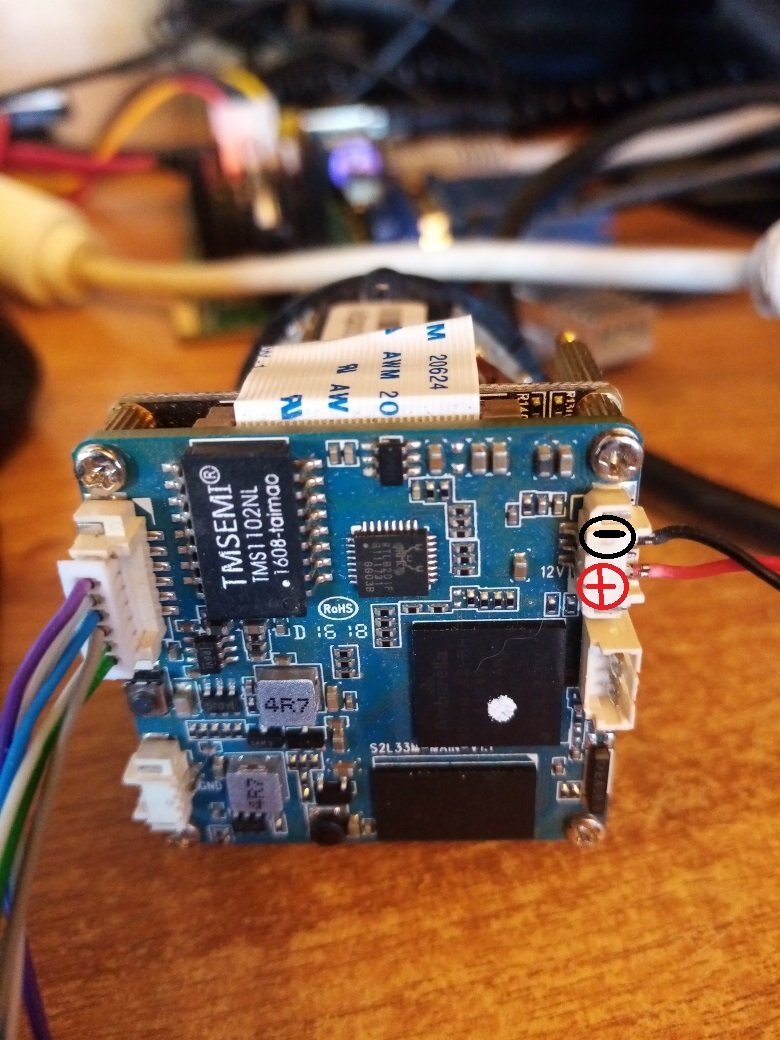

KonBez, спасибо за ответ! Да, есть такой разъем. На первой плате от объектива стоят 2 разъема. 2 и 3 пиновые. Если предположить, что 3х пиновый - это управление зумом, то там тупо +12v и - 12v должны подаваться. На эти моторчики 12v много, поэтому стоят стабилитроны, по моему, а уже на моторчики трансфокатор и фокус зума) идут 2 или 3 вольта. Поэтому питание не на шлейфе, а отдельно ч/з этот разъем. Это мое предположение. Значит подаем 12v, и пробуем на CMS. Не перепутать бы + и - )) Хотя .. разъединил платки и стало видно - где + и -. Пока буду ждать, кто что напишет. Чтобы не спалить.

Edited January 7, 2024 by maxnal777

[maxnal777]

 В продолжение темы.. Ранее я писал, что " Значит подаем 12v, и пробуем на CMS.".. Наверное это не правильно. Управление фокусом должно идти по Протоколу RS 232 и цепляться отдельным 2х жильным проводом к Регистратору на зелененький разъем. И настроить по протоколу Pelco D Ни разу не заморачивался с этим, поэтому могу тупить. Может ну его эти протоколы и переделать на ручную регулировку? Сомневаюсь, что никто не знает.. Наверное, таки еще праздники и мало кто читает..)

[PumpIT]

Как то так, на аналоговых и на некоторых гибридных регах есть такой разъем, но протокол может не сходиться. Но, кажется, автофокус должен в любом случае самостоятельно отработать, при включении есть движение объектива?

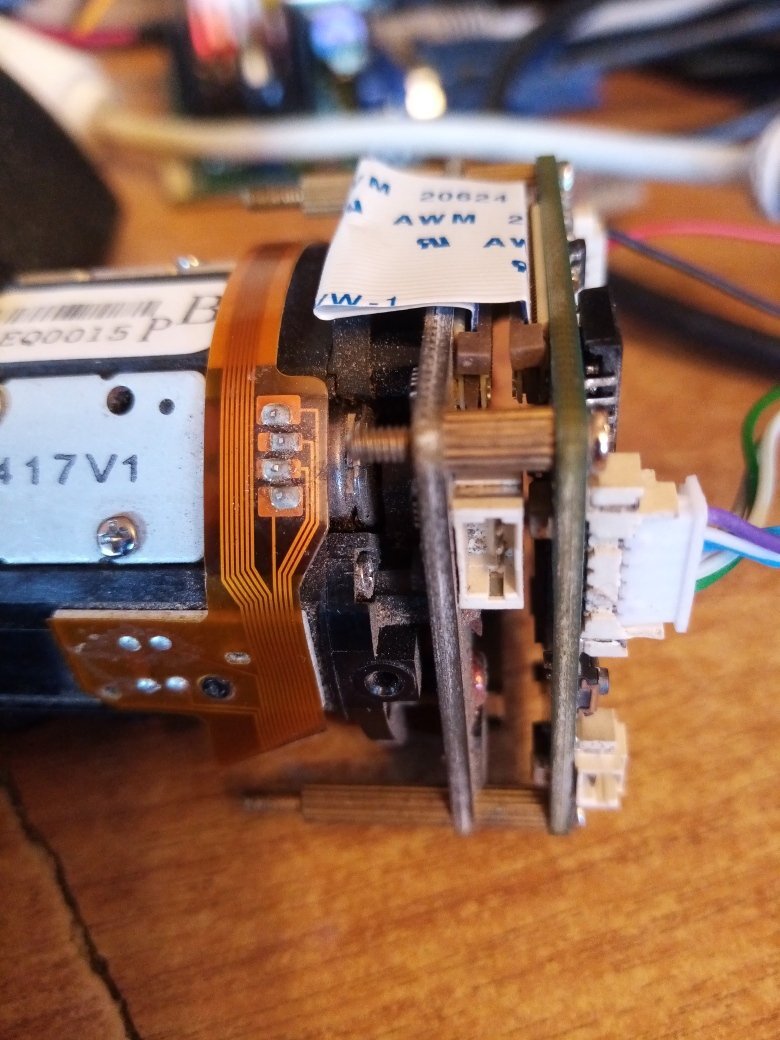

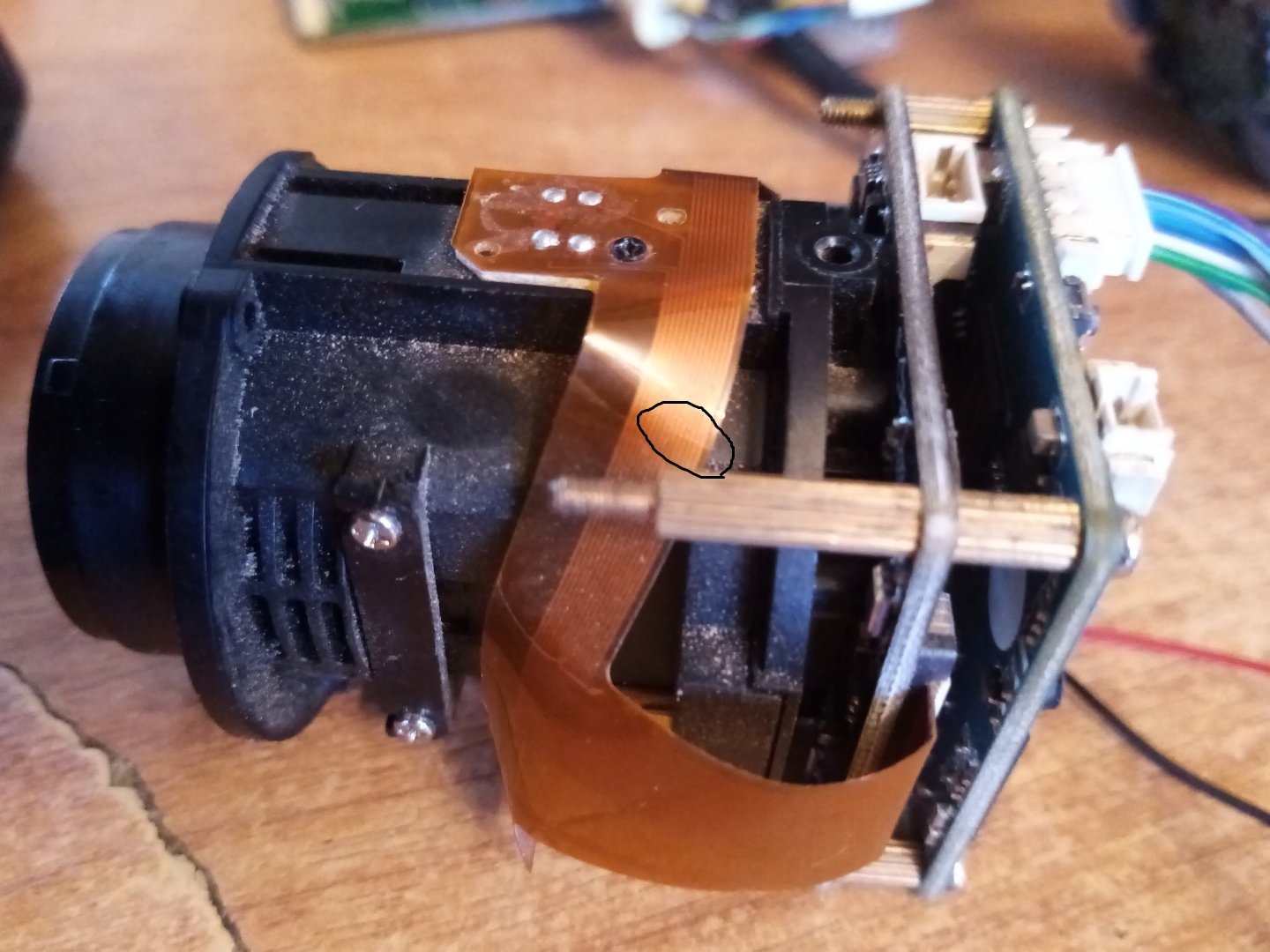

Не обратил внимания что камера IP, если не управляется через WEB интерфейс, и не крутит моторами при старте, то по другому ее не крутануть, то есть проблема аппаратная, ну или прошивка. И она как будто была затоплена, окислы или что там, и еще на второй фотке или блик или переломан шлейф, осмотрите внимательно ее, больше к ней ничего не подключайте кроме питания)

[maxnal777]

Спасибо за комментарий! Нет, она абсолютно новая. Была в упаковке, как и остальные 3. Все шлейфы тоже целые. По моему таки не хватает питания для управления. НА первой плате есть 2 и 3 пиновые разъемы. НУ и как я думаю, что на 3 пиновую и нужно попробовать подать 12в. При включении питания моторы не реагируют. Просто я не нашел схему - на какие разъемы что подавать. Если взять подобные модули - то интуитивно понятно, что есть разъем Езернет - что идет на Рег, есть Питание. Ну,  есть и 2 пиновый разъем для IR ( ик подсветку) А вот питание для управления фркусом - это, по моему, на первой плате. Потому что по шлейфу нужно пускать или 2в или 3в - для моторчиков. А подать 12в на разъем. Может ошибаюсь, но это логически так думаю.
