Прошу помощи. В коммутаторе D-Link DGS-1100-24P/ME не работает POE.

В обычном режиме все порты с 1 по 24 работают на 1Гб проблем нет. Но при подключении к портам с 1-по 12 POE оборудование не поднимается. При этом это оборудование работает сейчас на D-Link DES-1210-08P.

Ниже статусы POE из консоли Телнет.

Может кто из форумчан сталкивался с подобной проблемой.

Вот видел подобное на форуме D-Link, но без конкретного решения.

Тестером, паяльником работать умею.

Очень хочется поднять на нем POE и перенести все с D-Link DES-1210-08P, на котором периодически перегружаются POE устройства без каких либо причин и на разных портах (POE бюджет не превышается).



=====================

DGS-1100-24P/ME:admin#show poe system
Command : show poe system

 PoE System Information
 ------------------------------------
 Delivered (W)          : 6553.5(W)
 Power Budget(W)        : 100(W)
 Trap State             : Disabled

DGS-1100-24P/ME:admin#show poe ports
Command : show poe ports

 Port   Status                   Class       Max (W)      Used (W)
        State                    Priority    Time Profile
        Current Status
 =====================================================
  1     Searching                Auto         0.0        0.0
        Enabled                  Low
        POWER OFF

  2     Searching                Auto         0.0        0.0
        Enabled                  Low
        POWER OFF

  3     Searching                Auto         0.0        0.0
        Enabled                  Low
        POWER OFF

  4     Searching                Auto         0.0        0.0
        Enabled                  Low
        POWER OFF

  5     Searching                Auto         0.0        0.0
        Enabled                  Low
        POWER OFF

  6     Searching                Auto         0.0        0.0
        Enabled                  Low
        POWER OFF

  7     Searching                Auto         0.0        0.0
        Enabled                  Low
==============

[jffulcrum]

16 часов назад, lexon сказал:

Но при подключении к портам с 1-по 12 POE оборудование не поднимается

То есть с 13 по 24 порты с POE работают?

[lexon]

По спецификации производителя:

На данном коммутаторе POE работает с 1 по 12 порт.

13-24 только в стандартном режиме 1Гб

[NVV_RW]

99,99% - сдох контроллер M058LAN (U7). Но его ещё надо прошивать, чтобы заработал после замены.

[lexon]

Как понимаю вот этот U7 - NUVOTON M058SLANARM. А есть прошивка для него?

Там рядом с ним стоит еще ШИМ PU6 - 5B6K, который греется до 80 с лишним градусов.

Я не нашел такой ШИМ, не подскажете какая точно модель или аналог для поиска, чтобы спеку почитать или купить для замены.



А Nuvoton только POE заведует? Все остальное вроде работает, смог обновить на последнюю прошивку и команды все проходят в консоли телнет.



[NVV_RW]

Да, u7 только для пое. С прошивкой - проблемы, J-Link вроде бы что-то прочитал, но вот записать не смог. Толи сам программатор глючит, толи "новые" нувотоны попались залоченные от повторной записи (чем-то уже были прошиты), но стереть их и переписать не получилось. По спекам вроде бы не однократки, но вот так. Если КЗ на выходе ШИМа нет, можно попробовать скинуть нувотон и посмотреть, что там с напряжением. Должно быть 3,3 В, ну и температуру ещё сравнить до и после демонтажа.



[lexon]

Понял, большой спасибо. Буду копаться сегодня завтра в свободное время.

А что есть по данному коммутатору еще, напряжение с других ШИМ, схема и т.п.

Коммутатор очень хочется поднять по POE и использовать у себя дома.



P.S. А не подскажете с чем может быть проблема у D-Link DES-1210-08P - периодически раз, два, три раза в день отваливается оборудование POE то с одного порта, то с другого?

Это одна из причин его замены на возможно DGS-1100-24P

[NVV_RW]

Бюджет пое не на пределе у des-1210-08P? У него всего 72Вт, если что. А по питаниям - если всё, кроме пое работает, то питания основной схемы нормальные, замеряйте.. Скорее всего будут 3,3, примерно 1,15, ну и ещё 1,8 или 1,5 В

[lexon]

=====================

Бюджет пое не на пределе у des-1210-08P? У него всего 72Вт, если что. А по питаниям - если всё, кроме пое работает, то питания основной схемы нормальные, замеряйте.. Скорее всего будут 3,3, примерно 1,15, ну и ещё 1,8 или 1,5 В

=====================

По бюджету POE проблем нет, я проверял, все гораздо ниже допустимого.

Напряжения померяю потом спасибо.



===================

 Если КЗ на выходе ШИМа нет, можно попробовать скинуть нувотон и посмотреть, что там с напряжением. Должно быть 3,3 В, ну и температуру ещё сравнить до и после демонтажа.

===================

Скинул Нувотон - КЗ осталось, скинул PU6 - КЗ осталось, скинул PD1 (возле PU6) - КЗ ушло.

PD1 - LT6A09 B1100 - сопротивление 5.1 ОМ. Как понимаю на текущий момент в нем проблема. И есть надежда что до Нувотона и PU6 ничего не проскочило.

Только не совсем понял что это за номинал диода. По LT6A09 ничего не нашел, а по B1100 - диод шоттки на 100В 1А (не думаю что это он)

Не подскажите с аналогом или оригиналом этого PD1?



Добавлю свои мысли.

По спецификации Нувотона он работает при напряжении от 3.3. до 5.5 В. Так как обозначение на ШИМ PU6 - 5B6K, а на диоде PD1 - LT6A09 B1100, то скорей всего ШИМ контроллер на 5В (600мА), а диод (стабилитрон) на 6В (0.9 или 0.09А).

Что скажете?

Edited October 11, 2023 by lexon

[NVV_RW]

Цитата

По спецификации Нувотона он работает при напряжении от 3.3. до 5.5 В. Так как обозначение на ШИМ PU6 - 5B6K, а на диоде PD1 - LT6A09 B1100, то скорей всего ШИМ контроллер на 5В (600мА), а диод (стабилитрон) на 6В (0.9 или 0.09А).

Ну хорошо, если только пробитым диодом Шоттки ограничится. Да, это SB1100. Судя по питанию схемы (48 - 54 В) примерно что-то подобное тут и должно быть. Так что это никакой не стабилитрон, а вполне себе коммутирующий диод ШИМ-стабилизатора. На выходе при исправной схеме должно быть 3,3В.

[lexon]

Докладываю.

Заменил диод шоттки SB1100 - напряжение на выходе 0.2В, ничего не греется теперь как раньше. Nuvoton снят.

Как понимаю ШИМ контроллер сдох.

Не можете ли подсказать аналог PU6 - 5B6K (такого номинала ШИМ в инете не нашел)?

[NVV_RW]

По ШИМу это только по распиновке теперь подбирать. А диод-то правильно припаян? Анодом к минусу (общему), а то всякое бывает.

[lexon]

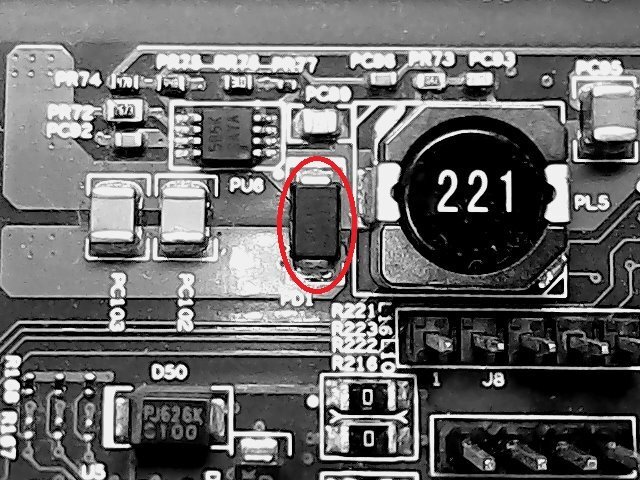

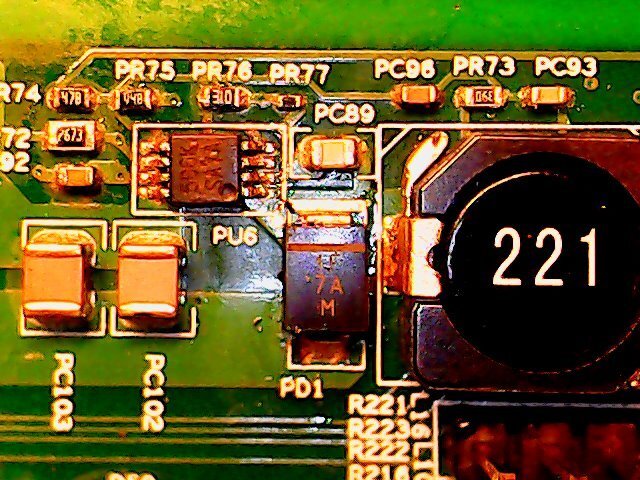

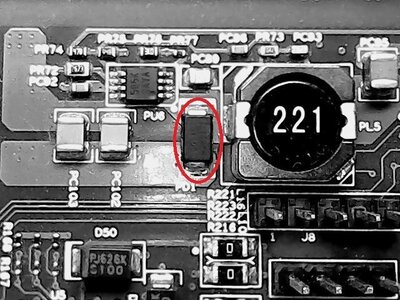

Диод правильно поставил, фото прикладываю.

ШИМку такую же поискал пока глухо. Есть LX-8015, но цокалевка другая

Решил пока заказать и поставить внешнюю плату DC-DC

https://ardik-shop.ru/dcdc/tproduct/266522592-792405684081-lx-8015

По напряжению проходит.

[lexon]

Поставил плату DC_DC конвертера на 3.3.В, питание пошло, ничего не греется, но POE не работает.

Судя по всему Нувотон погорел.



Заказал на Али мультик Нувотон и программатор Nu Link Nuvoton ICP.

Попробую еще осциллографом посмотреть TestPoint возле Нувотона.

Сохранился ли у Вас дамп прошивки, что ранее пытались считать, т.к не уверен что смогу считать прошивку со своего Нувотона?

[v_hermit]

Ровно такие же симптомы у моего DGS-1100-24P. Видимо и причина таже.  И судя по всему - это общая для этой модели болезнь.  Чем же закончилась эта история. Удалось ли починить?

[lexon]

История с ремонтом продолжается. Пришел программатор и 5шт. Нувотон с Алика.

Надо будет теперь попробовать считать прошивку с Нувотона в коммутаторе, но шансов мне кажется тут немного.

Если получится, то прошить из той партии что ко мне пришла и попробовать поставить.

Но думаю придется искать прошивку. Вопрос где и как?



P.S. NVV_RW так пока и не ответил по дампу прошивки.

О дальнейших приключениях тут сообщу.

Если что мне пришло 5 Нувотонов, смогу если получится поделиться.

Рекомендую пока заказать и поставить плату 3.3В может все поднимется.

https://ardik-shop.ru/dcdc/tproduct/266522592-792405684081-lx-8015

Если что напишу что при этом надо снять на ДЛинке и куда подпаяться.
