KennyCharvis Posted September 28, 2023 · Report post Добрый день я столкнулся с такой проблемой нужно организовать подключение уличных коммутаторов по оптическому кабелю, организация сети планируется по топологии звезда, и вот вопрос как лучше мне организовать подключения кабеля, коммутаторов уличных 12 шт расположены вдоль периметра территории и мне не совсем понятно как подключить их всех по кабелю. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
jffulcrum Posted September 28, 2023 · Report post Кого-нибудь нанять, с проектировщиком, бригадой монтажников и (весьма желательно) со специально обученным человеком для согласований. Разместить заявку в разделе объявлений и сразу заведите телеграмм для общения с потенциальными подрядчиками Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
frol13 Posted September 28, 2023 · Report post Если речь идёт о подключении по оптике, делайте т.н. Плоское кольцо. Физически кабель лежит по периметру, на каждый узел выделена своя группа волокон, волокна подходят с двух сторон для резервирования. По минимуму надо 2 волокна на узел, сколь понимаю, всего-24. Ставятся муфты с транзитным вводом. Можно и без резерва. Но все дело в подробностях. Поэтому весьма желателен специалист. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
KennyCharvis Posted September 28, 2023 · Report post Изначально планируется шлейфное подключение коммутатора по оптике но данное решение может быть не такое надежное и поэтому подумал спросить возможность более удачного решения, расстояние между коммутаторами примерно от 70- 180 м приложил структурную схему Схема.pdf Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Andrei Posted September 29, 2023 · Report post 20 часов назад, KennyCharvis сказал: шлейфное подключение Худшее из того, что можно придумать. Прислушайтесь к советам выше. 20 часов назад, KennyCharvis сказал: приложил структурную схему Не грузится. Прицепите картинку. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

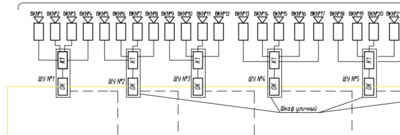

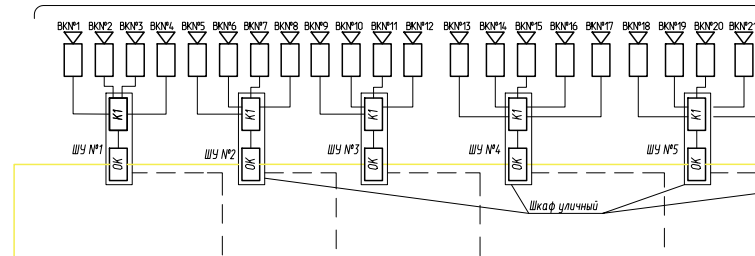

Связной (С) Posted September 29, 2023 · Report post В 28.09.2023 в 09:03, KennyCharvis сказал: организовать подключение уличных коммутаторов по оптическому кабелю, Какое назначение коммутаторов по периметру? Видео охранное? В 28.09.2023 в 09:03, KennyCharvis сказал: организация сети планируется по топологии звезда, Для чего схема звезда? Требование чье-то или просто так хочется? 1 час назад, Andrei сказал: Худшее из того, что можно придумать. Прислушайтесь к советам выше. Вариант рабочий и часто используемый. Вопрос финансовый тоже имеет место быть. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Andrei Posted September 29, 2023 · Report post 24 минуты назад, Связной (С) сказал: Вариант рабочий На вашей схеме не шина, а звезда как раз. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
