OMNY 1000 PRO - есть схема соединений?

[alibek]

Какое-то время назад вышла из строя камера.

Наконец нашли руки разобрать.

Открутил заднюю крышку, вытянул часть корпуса с платой и в процессе выдернулись все шлейфы. Разъемы вроде бы уцелели.

Что куда должно включаться, не подскажете?



И заодно - как собрать обратно?

В камере как бы три части. В передней части можно открутить колпак и снять саму камеру с подсветкой. В задней части основная плата снимается с задней частью корпуса. И в средней части с внутренней стороны какая-то плата (скорее всего управление приводом), которая выглядит несъемной и на которую нужно завести тонкий и широкий шлейф.

Не могу сообразить, как его вставить, если средняя часть не снимается.

[VladAkim]

Здравствуйте, не могли бы вы прислать фотографий для более точного понимания?

[alibek]

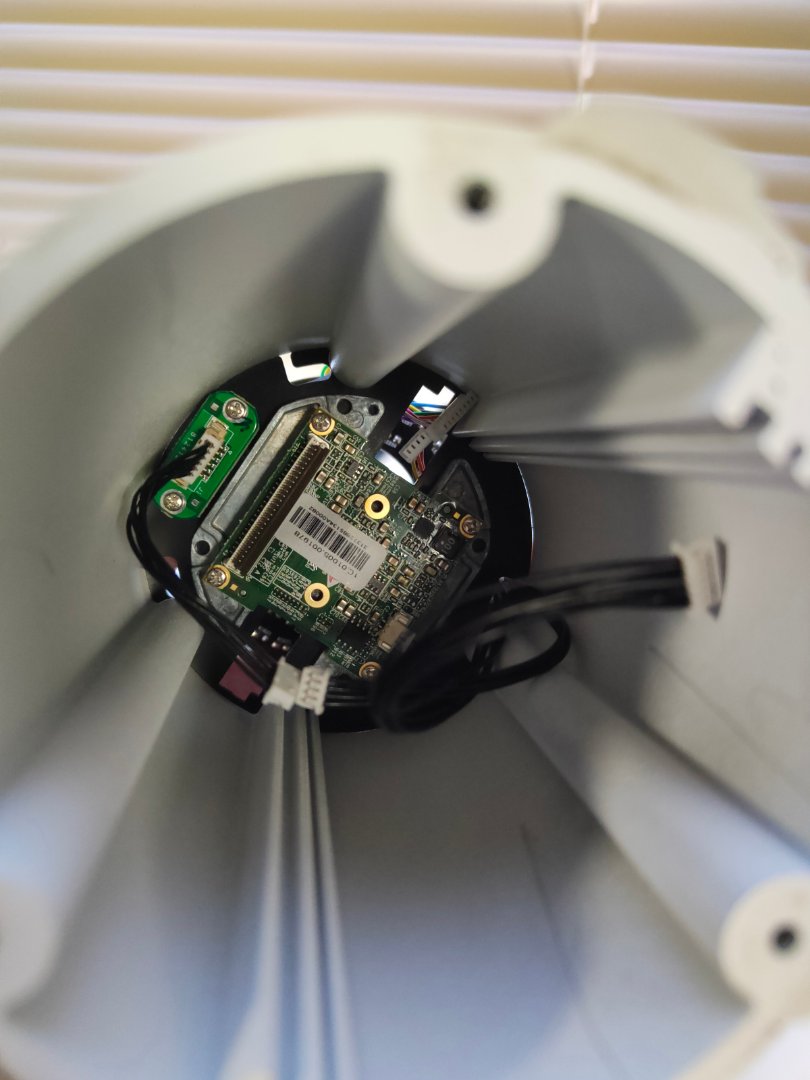

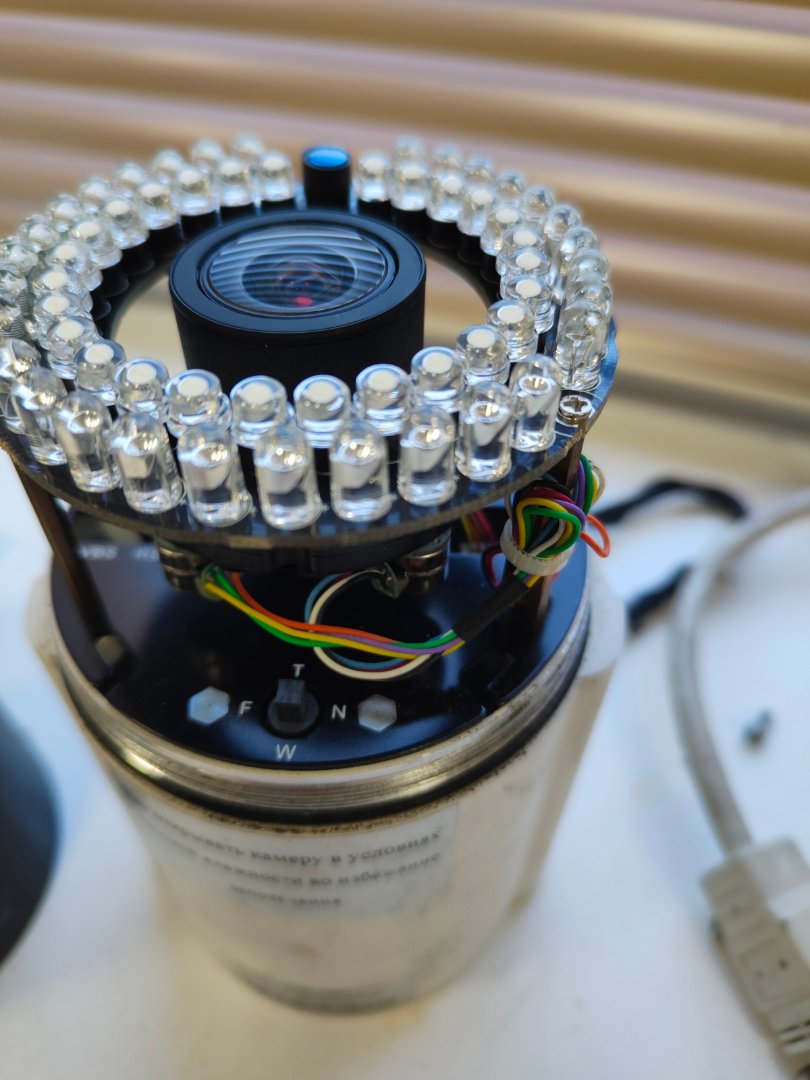

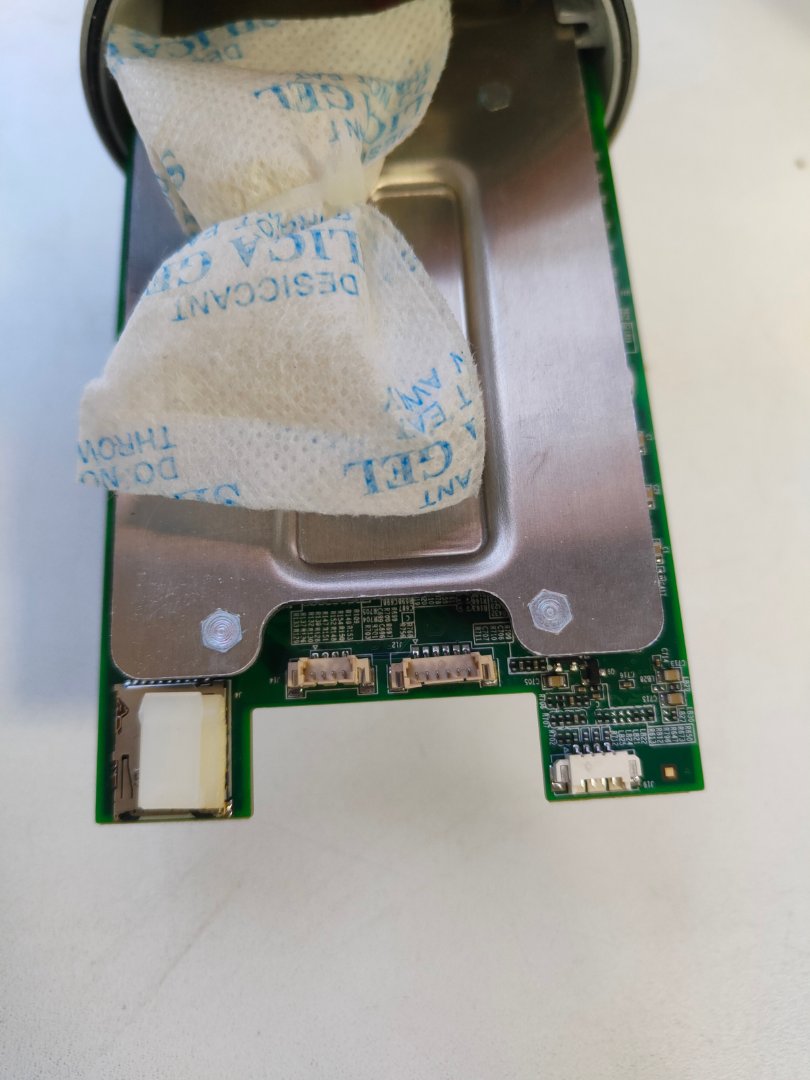

Вот.

[PumpIT]

Тут наверное просто нужно выпить) такие не разбирал-собирал, но похоже, нужно открутить верхнюю часть, где объектив со светодиодами, там скорее всего эти шлейфы имеют тоже соединение, то есть отсоединить разъемы от подсветки, моторов (если отсоединяются). В общем смысл такой, чтобы с одной стороны камера была собрана, а с другой стороны торчали шлейфы. на счет кто куда... соединить то, что в другое место не воткнешь, что осталось или гадать, или посмотреть на ножах разъема, там будет видно, использовался ли.

[alibek]

Можно раскрутить верхнюю часть (сначала снять кольцо с подсветкой, потом оптику)), тогда (судя по всему) можно будет снять плату в средней части.

Но там целая куча шлейфов, с десяток где-то.

Я потом точно не соберу.

[Vladislav Akimov]

Разобрал такую же камеру. Значит порядок такой:
Снимается щиток и выкручивается крышка со стеклом >> откручиваются винты которыми крепится подсветка >> отстегиваются шлейфы от матрицы и от подсветки >>  выкручиваются стойки крепления подсветки >> откручиваются болты корпуса снизу>> аккуратно извлекается плата. Сборка соответственно в обратном порядке. Металлическая планка вставляется в полозья на корпусе.

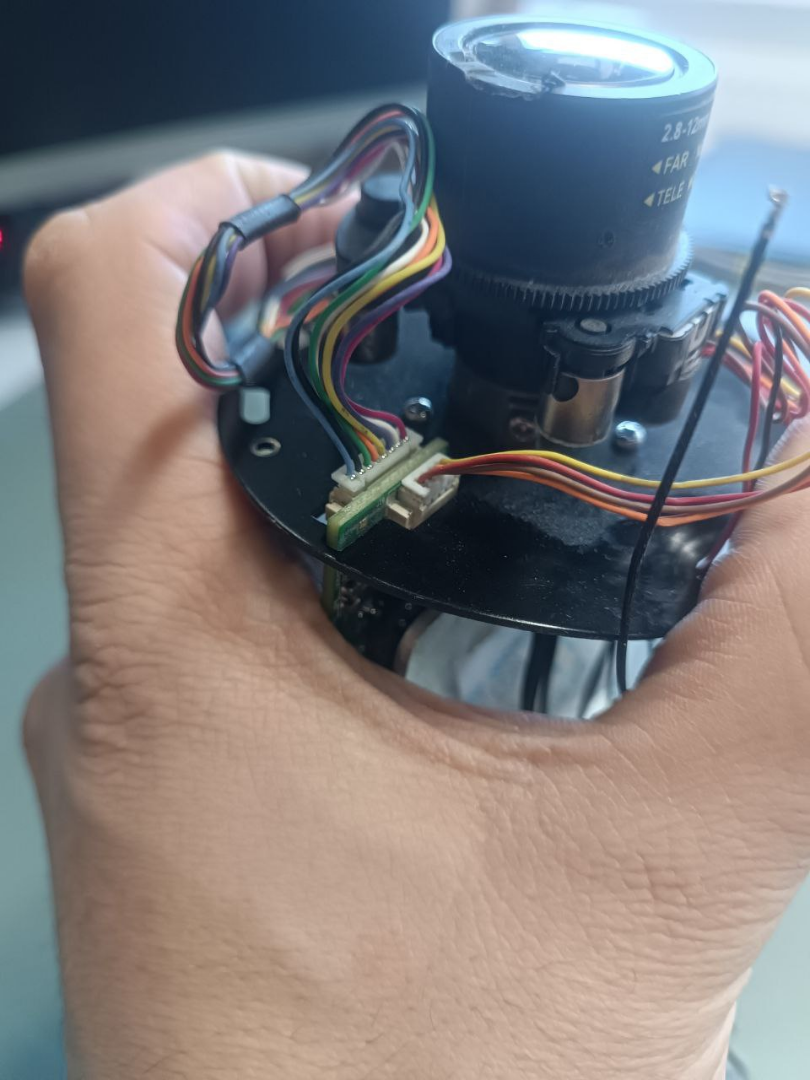

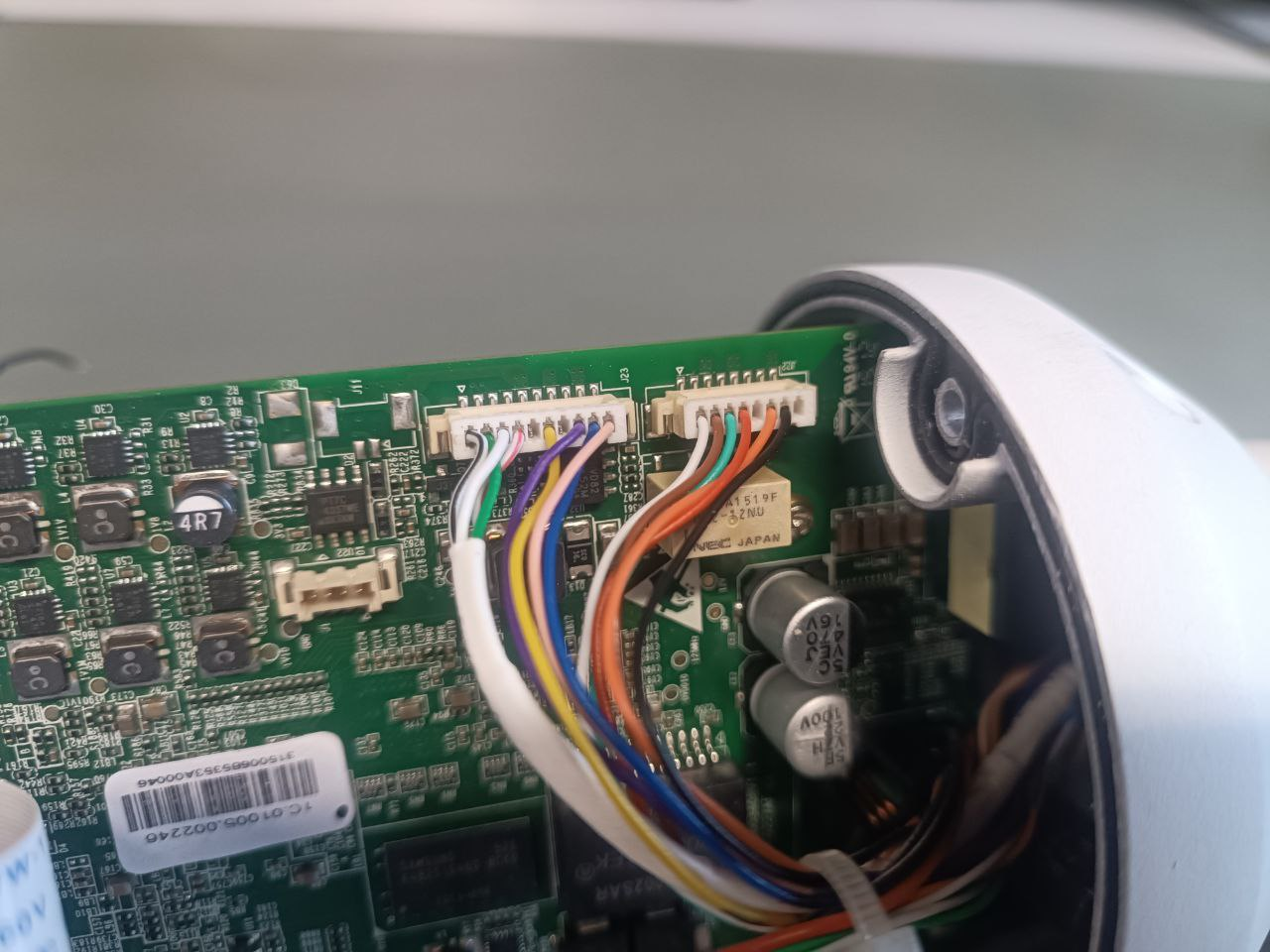

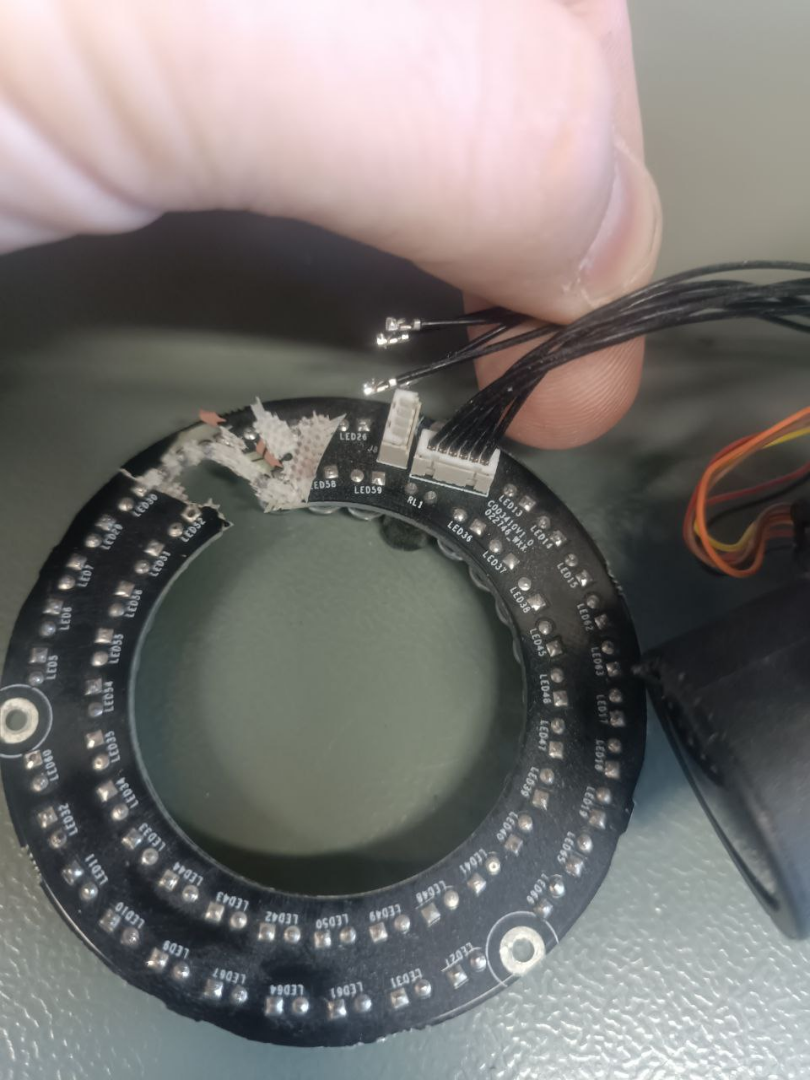

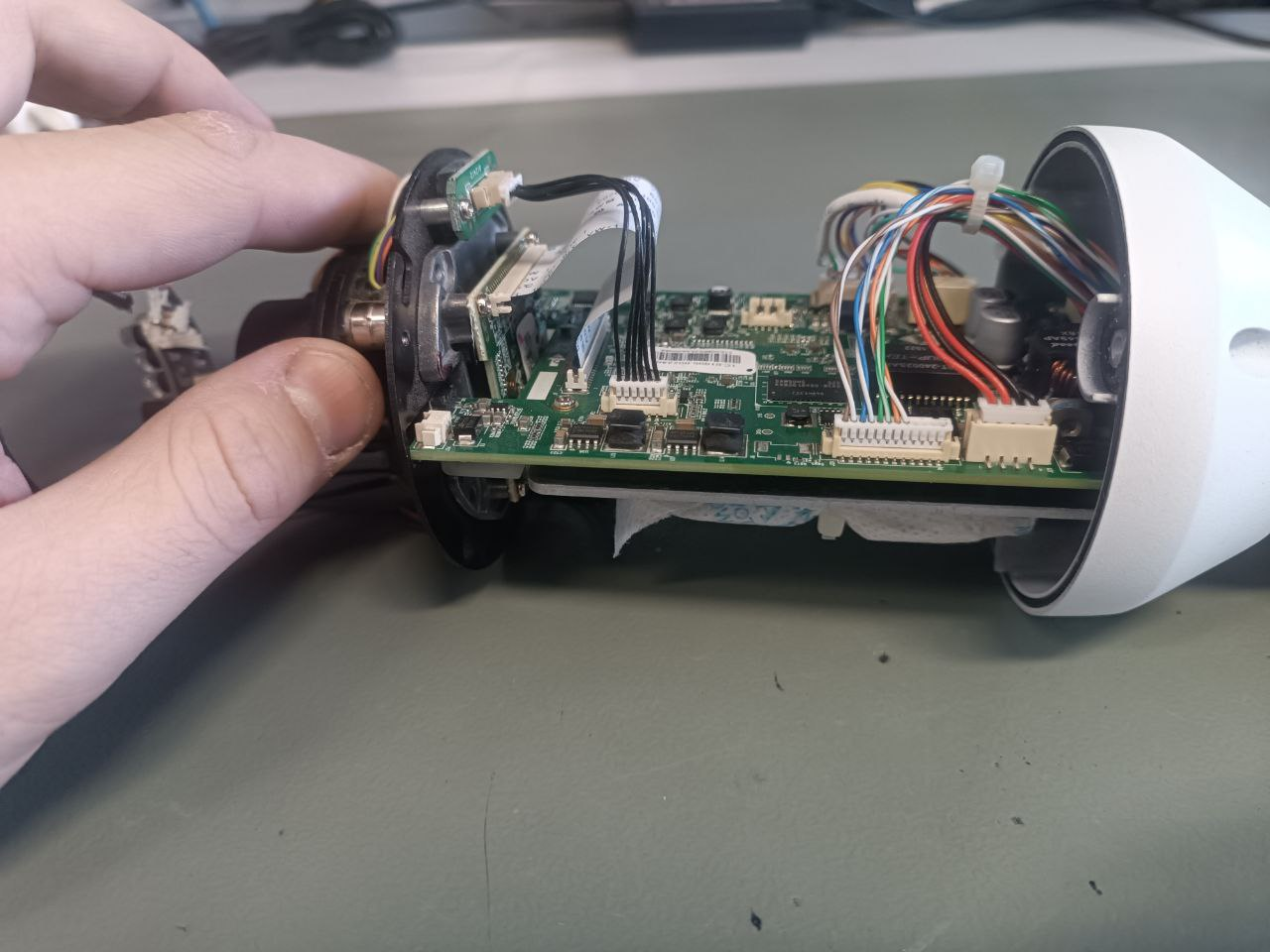

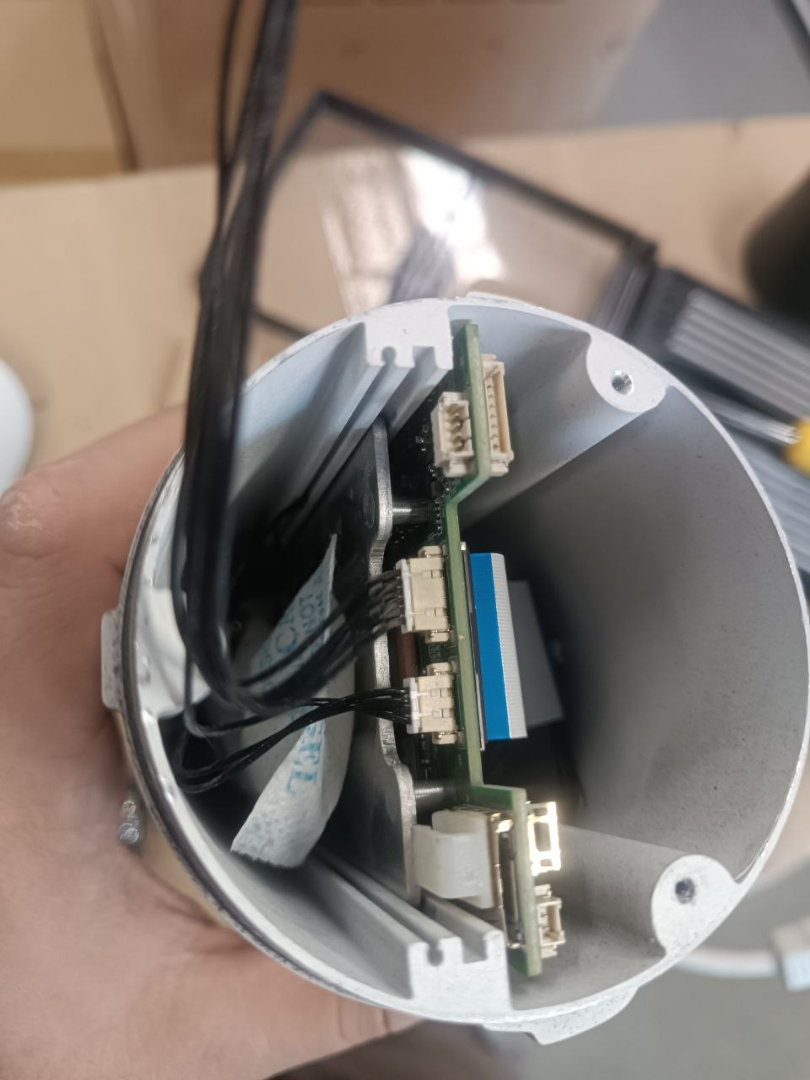

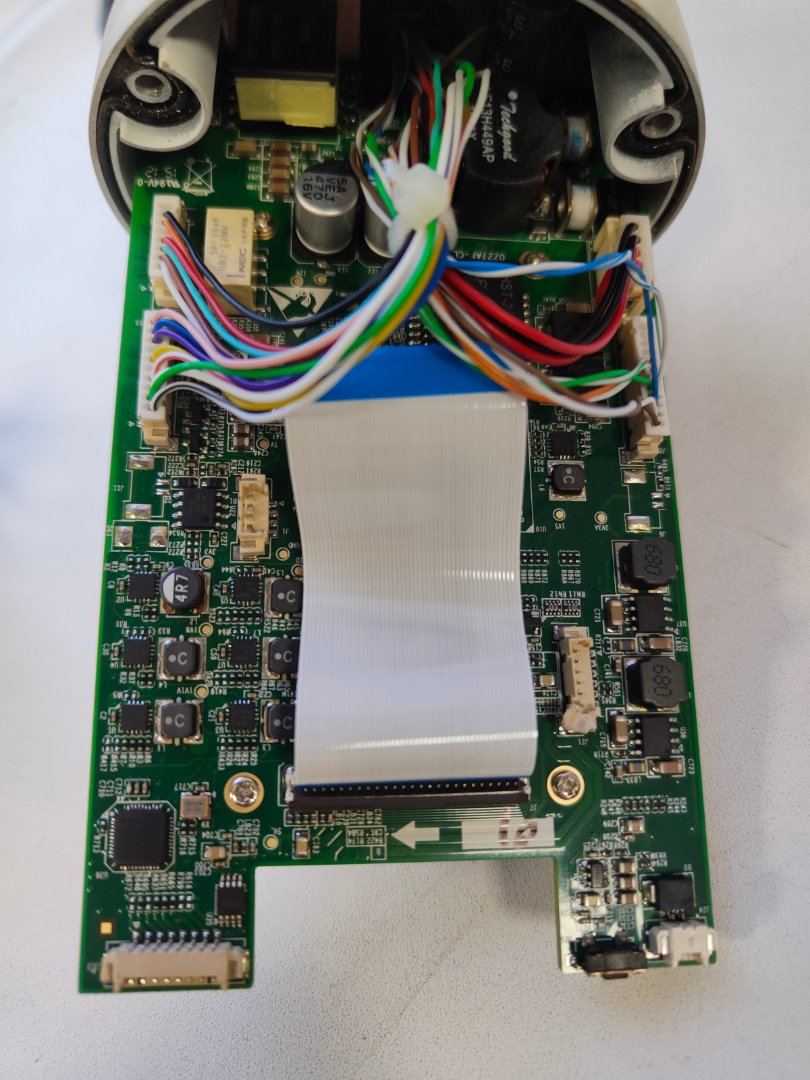

Добавлю фотки с разобранной камеры, шлейфы подключены.

[alibek]

Спасибо, вроде бы все понятно.
