Вопрос по Vlan на p3310d

[dexusden11]

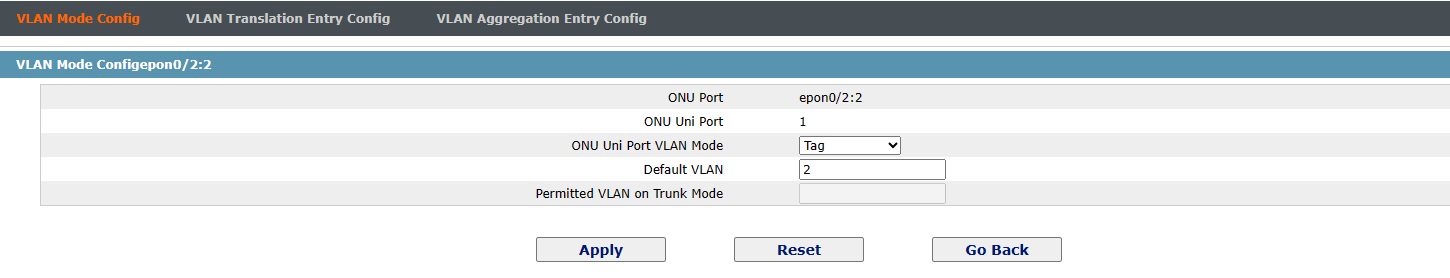

Не удается организовать отдельный канал G1->PON2->ONU1 . Весь трафик приходящий на G1 должен по VLAN2 через PON2 уходить на конкретную ONU1.

На G1 приходит трафик с сети 172.16.1.0/24 . Комп. после ONU1 должен получить адрес в этой сети по DHCP.

snr onu epon 1g mini



Switch#show configuration
!version 10.1.0F build 79597
service timestamps log date
service timestamps debug date
logging buffered 4096
!
port-protected 1

ip default-gateway 192.168.20.254
!
!
spanning-tree mode rstp

aaa authentication login default local
aaa authentication enable default none
aaa authorization exec default local
!
username admin password 0 admin
!
!

epon oam-version 1 0x30
epon oam-version 2 0x21
epon oam-version 3 0x20
!
!!slot 0 89 unknow CARD
interface GigaEthernet0/1
 description UPLINK
 switchport trunk vlan-untagged 1
 switchport mode trunk
!
interface GigaEthernet0/2
 switchport trunk vlan-untagged 1
 switchport mode trunk
!
interface GigaEthernet0/3
 switchport trunk vlan-untagged 1
 switchport mode dot1q-tunnel-uplink
!
interface GigaEthernet0/4
 switchport trunk vlan-untagged 1
 switchport mode dot1q-tunnel-uplink
!
interface GigaEthernet0/5
 switchport trunk vlan-untagged 1
 switchport mode dot1q-tunnel-uplink
!
interface GigaEthernet0/6
 switchport trunk vlan-untagged 1
 switchport mode dot1q-tunnel-uplink
!
interface EPON0/1
 epon bind-onu mac f8f0.8211.f243 1
 epon bind-onu mac f8f0.8262.afe6 2
 switchport protected 1
!
interface EPON0/2
 epon bind-onu mac f8f0.8211.f253 1
 epon bind-onu mac f8f0.8211.f229 2
 epon bind-onu mac f8f0.8211.f23b 3
 switchport trunk vlan-untagged 1
 switchport protected 1
!
interface EPON0/3
 switchport protected 1
!
interface EPON0/4
 switchport protected 1
!
!!slot end
!
interface VLAN1
 ip address 192.168.20.253 255.255.255.0

vlan 1

ip http server

!Pending configurations for absent linecards:
!
!No configurations pending global


Edited September 4, 2023 by dexusden11

[Nikita Devyatyarov]

попробуйте



conf

int gi0/1

sw mode dot1q-tunnel-uplink



int range ep0/1-4

sw mode trunk

[dexusden11]

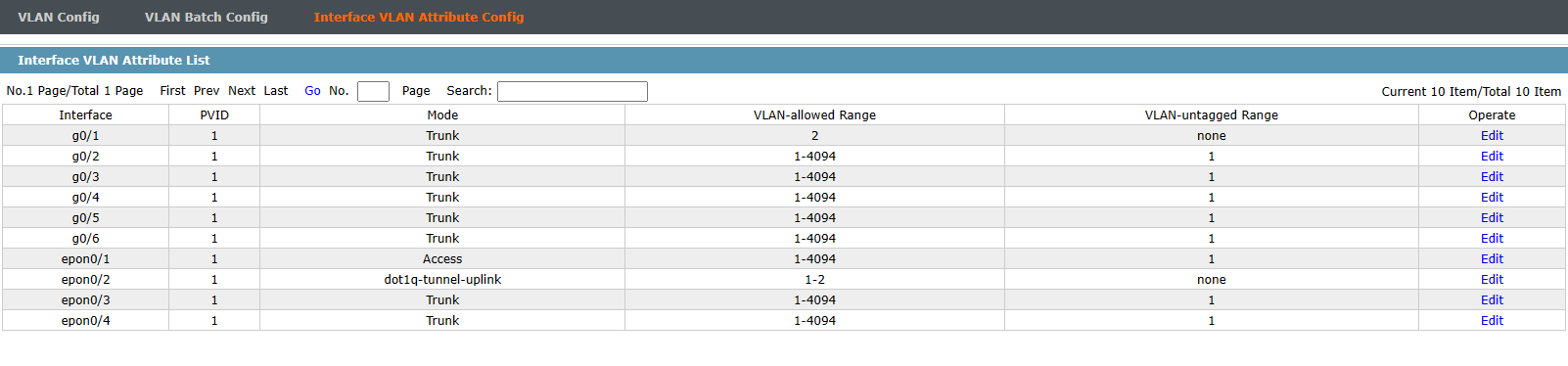

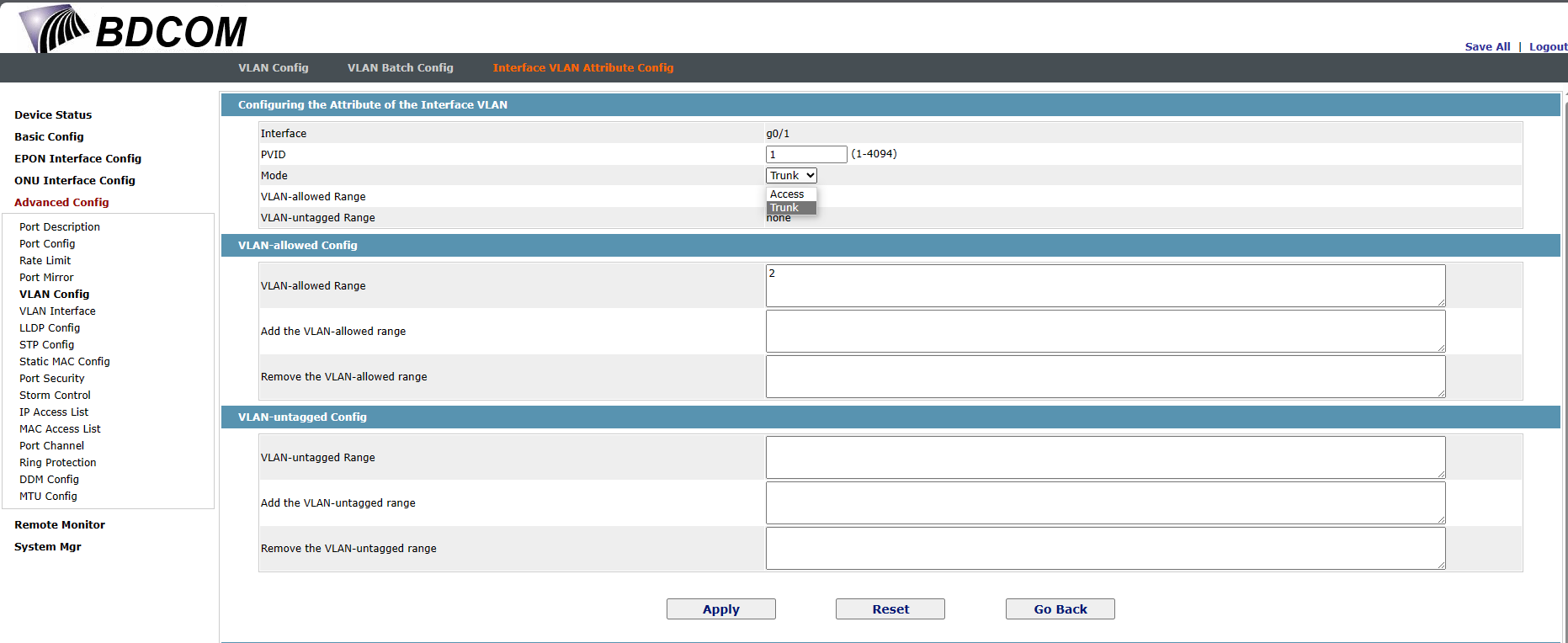

Через консоль команды проходят, но ноут не получает адрес. А если через WEB смотреть, то gi0/1 имеет два режима Access и Trunk

У интерфейса ep0 есть режим dot1q-tunnel-uplink , но и перевод в него ничего не дал



[Nikita Devyatyarov]

рекомендую обновить до актуальной, в зависимости от модели, софт тут https://data.nag.ru/BDCOM/Firmware/
