раритет-динозавр - оптический рефлектометр ор-2-2 - есть вопросы?

[jack74]

Всем привет.

Попался в руки такой вот динозавр - оптический рефлектометр ор-2-2. Сам прибор. Без ничего. Ни кабеля, ни блока питания, ни акумулятора, ни програмки...
Интересно оживить... питание подал (вместо акума), светодиодики горят, програмку reflect v.3.7.8.2 нашел (вроде шла с его младшим братом ОР-2-3), шнуром RS-232 соединил с ноутом с реальным com-портом, но прога его не видит... Или шнурочек какой не такой, или програмка не та, или сам реф мертвый...
Может кто что дельное подскажет

[Глеб Высоцкий]

Ничего не понимаю по существу, но по работе довольно много общаюсь с СОМами.



Вообще ноут с реальным СОМ-портом - это должен быть динозавр еще древнее вашего девайса, сейчас СОМов и на стационарных-то компах нету.

Но если Вы уверены, проведите такой тест.

Установите на компе терминальную программу, например, Hyperterminal (в старых виндах он уже установлен, запускается Пуск-Программы-Связь). Или еще лучше Putty (найдете в Сети). Запустите ее, откройте сеанс связи с, любыми параметрами. Замкните ножки 2 и 3 на разъеме СОМ порта (по умолчанию DB-9). При замкнутых ножках все, что Вы печатаете на клавиатуре, должно выводиться в окно терминала. При разомкнутых - нет. Это проверка работы СОМ порта "по кольцу".



Если порт не работает, проверьте в Системе-Диспетчере устройств, с каким номером ваш СОМ. Даже реальный СОМ может быть не первым, а через переходник USB-COM он может встать в системе под любым номером, например, СОМ 21. Натурально, в терминальной программе (и в утилите работы с девайсом) надо указывать актуальный номер СОМа.



Если работает, попробуйте воткнуть СОМ в девайс и после этого девайс включить - прямо оставаясь в терминальной программе. Как правило, даже если параметры СОМ на компе не соответствуют параметрам СОМа в девайсе, в окне терминала будет виден какой-то обмен, просто он будет краказябрами.

[aligatory]

Случаем не продаешь ор2-2?

[witch]

В 14.08.2023 в 14:17, Глеб Высоцкий сказал:

Вообще ноут с реальным СОМ-портом - это должен быть динозавр еще древнее вашего девайса, сейчас СОМов и на стационарных-то компах нету.

Не соглашусь. Даже на геймерских мамках есть СОМ он просто только на пинах и не выведен на заднею панель.

На пром.компах сплош и рядом. И на защищённых ноутах.

[witch]

Ссылка

Скрытый текст

https://www.google.com/search?q=ор-2-2+документация&client=ms-android-wheatek&hs=bB19&sca_esv=d7358c9ad4b11281&biw=360&bih=652&sxsrf=ANbL-n53co3eAfQVzYBXyvVHGNLvBIqjxw%3A1771089347071&ei=w62QaZ6GBJS4wPAPmpzu8AM&sclient=mobile-gws-wiz-serp&udm=50&fbs=ADc_l-bs2zYa4_vOddERTHH0rF8CDbOPXIO2Jmt3O1q1mG8sqIBodZU9EysgsK8u7QK6IWDqKJi3bey4DqapstRhbfdsF-Lr9oBWAURWcRVgUdAXApDYoR98eUvGUvVoLQVPtg_UGYtCovjATtXzG0FUgPGUjVsUS11wtGCNC5vnt_TNC-pPkgyq1Mv8-3aqT1fex6JFwj7PdVEhdvoP22iIFQx7wkEUnqzz0JsiDfTvb0eGmFHhuMtC69rixFRbyHa7EOBPffbLfZJ3gMHMNLGwQQPlefA7IA&aep=10&ntc=1&mstk=AUtExfAHroSuAwc_XMror8V-k7oIirJzBBNt7dRDL-woozQerYmavb2mAXZafLFVAK1UbRZ1p32XjVkGOrrhHnlG4459wlDs_j4NYoeSdinr7VOy3bg-frhTcd5cg4rNB9qN9s3k7kq_1-wZABb3CIreibXLmuVXh2cZ9Px43loUkdVAnlw9XiLNMiJzRH3b8D1pRsFhXoCeGxx42C3-LG_rmQExrurZp6yGo1LyGDU46SgxxgIkKeaq6tzvqA&csuir=1&mtid=Xa6Qac2ZIf6swPAPpuST8Q0#lfId=ChxjMe

ИИ говорит:



Основные параметры подключения:

• Тип соединения: Последовательный порт (COM-порт).
• Скорость обмена: По умолчанию часто устанавливается 9600 бод, но поддерживаются значения до 115200 бод.
• Формат данных: Стандартный 8N1 (8 бит данных, без четности, 1 стоп-бит).
• Распиновка (стандарт DB9):
  • Pin 2: RXD (прием)
  • Pin 3: TXD (передача)
  • Pin 5: GND (земля).

Edited February 14 by witch

[Глеб Высоцкий]

10 часов назад, witch сказал:

Не соглашусь.

Надеюсь, что за два с половиной года ТС либо разобрался со своим девайсом, либо выкинул его нах. Соответственно, ни моё, ни ваше мнение ему уже не очень интересны 🙂

[Saab95]

14 часов назад, witch сказал:

На пром.компах сплош и рядом. И на защищённых ноутах.

На платах микротика, на некоторых роутерах - так же есть com порт, данные через него можно прокинуть по сети через виртуальный порт и работать с удаленным com портом, как со своим. Такое можно делать как раз на ноутбуках или каких-то устройствах, где своего порта нет.

[straus]

3 часа назад, Saab95 сказал:

На платах микротика, на некоторых роутерах - так же есть com порт, данные через него можно прокинуть по сети через виртуальный порт и работать с удаленным com портом, как со своим. Такое можно делать как раз на ноутбуках или каких-то устройствах, где своего порта нет.

Переходник USB-COM будет дешевле и безглючнее микротиковского говна. К тому же на микротиковском говне компорт неполноценный.

Но если сильно надо прокинуть компорт по сети - всемирно известная компания MOXA делает такие устройства, причём даже для индустриальных применений.

[Глеб Высоцкий]

Чей-то вас понесло, коллеги, не в ту степь.

1. Посту два с половиной года, пациент скорее мертв, чем жив.

2. Вопрос был не в том, где взять СОМ, а в том, что существующий ПК с реальным СОМ не коннектится к СОМу рефлектометра.



10 часов назад, Saab95 сказал:

На платах микротика, на некоторых роутерах - так же есть com порт, данные через него можно прокинуть по сети через виртуальный порт и работать с удаленным com портом, как со своим.

Уверены???

Я вот впервые слышу о такой фиче. Да, СОМы много где есть на роутерах, но, как правило, это альтернативное управление собственно роутером через консоль (CLI и пр.), никакого "прокинуть по сети" они не предусматривают. Если используется девайс с удаленным СОМ (см. ниже), то на компьютер должен быть установлен драйвер удаленного СОМ, именно для этого устройства. Не попадалось ни разу ничего похожего в документации на роутеры. Можете ссылку или цитату из первоисточника?



7 часов назад, straus сказал:

Переходник USB-COM будет дешевле и безглючнее микротиковского говна.

Если бы. В соседней ветке обсуждали подробно работу переходников. Например, переходники на PL2303 не поддерживаются 10 и следующими Windows - а именно таких на рынке завались, поди спроси в магазине, какой чип стоит внутри переходника.



7 часов назад, straus сказал:

всемирно известная компания MOXA делает такие устройства,

Да, только МОХА - наверное, самый дорогой вариант, причем дороже аналогов в разы. А так-то дофига кто делает. Девайс называется COM-server или Serial-to-Ethernet converter.   Покорный слуга, например, юзал встраиваемые модули фирмы Tibbo (не готовые изделия, блоки для пайки на плату) .

[straus]

В 15.02.2026 в 11:07, Глеб Высоцкий сказал:

Посту два с половиной года, пациент скорее мертв, чем жив.

А поставить на место местного любителя говнотиков?



В 15.02.2026 в 11:07, Глеб Высоцкий сказал:

Уверены???

Я вот впервые слышу о такой фиче. Да, СОМы много где есть на роутерах, но, как правило, это альтернативное управление собственно роутером через консоль (CLI и пр.), никакого "прокинуть по сети" они не предусматривают.

Когда-то давно, ещё во времена 10-мегабитных WAN-портов, существовал такой роутер SMC 7004, он же USR 8000, он же (реальный производитель) AMIT Hip-400E - его компорт можно было использовать по сети. Но это редкое исключение из правил.



В 15.02.2026 в 11:07, Глеб Высоцкий сказал:

Если используется девайс с удаленным СОМ (см. ниже), то на компьютер должен быть установлен драйвер удаленного СОМ, именно для этого устройства.

Да. Для упомянутого выше SMC / USR / AMIT такая софтина существует. Кажется на сайте AMIT до сих пор лежит. Факс-модемы работают.

Но есть один важный момент: некоторые программы для Win95/98 и для WinXP работали с портами напрямую (с железом, в обход драйвера, через прослойку DLPORTIO или подобную) - вот с такими программами проброс через сеть не работает в принципе.



В 15.02.2026 в 11:07, Глеб Высоцкий сказал:

В 15.02.2026 в 03:19, straus сказал:

Переходник USB-COM будет дешевле и безглючнее микротиковского говна.

Если бы. В соседней ветке обсуждали подробно работу переходников. Например, переходники на PL2303 не поддерживаются 10 и следующими Windows - а именно таких на рынке завались, поди спроси в магазине, какой чип стоит внутри переходника.

Не поддерживается десяткой - это не значит, что он глючный. Более того, под него уже есть драйвера и под Win10 и под Win11 и под MacOS. Можно купить переходник на FTDI, но он дороже, зато поддеривает режим BitBang. Можно на CP2101, который поддерживается даже в WinCE. Можно на MS3303H. Можно на OTi6858, который поддеривает нестандартные скорости. Это я сейчас просто снял с полки коробку, и посмотрел, чего там лежит. Все эти переходники были куплены в не единичных количествах на киевской барахолке. Если это кабели от мобильников с уровнями 3.3 V - не дороже 50 центов за штуку, чаще всего около 15 центов. Если полноценные с уровнями +/-12 V - подороже, от 1 до 4 долларов.



В 15.02.2026 в 11:07, Глеб Высоцкий сказал:

Да, только МОХА - наверное, самый дорогой вариант, причем дороже аналогов в разы.

Ну не дороже роутера микротик, который тут предлагают некоторые товарищи. То есть, за цену ущербного говнотика можно купить изделие индустриального назначения от мирового лидера.

К тому же, на вторичном рынке изделия MOXA попадаются по цене где-то от 2 до 25 долларов, сам лично покупал, и даже не один раз. Ещё были достаточно древние индустриальные коробочки RSIP (не помню производителя) - сейчас они на барахолках за копейки.

[jffulcrum]

4 часа назад, Глеб Высоцкий сказал:

Например, переходники на PL2303 не поддерживаются 10 и следующими Windows

ранние ревизии только





[Глеб Высоцкий]

3 часа назад, straus сказал:

Не поддерживается десяткой - это не значит, что он глючный. Более того, под него уже есть драйвера и под Win10 и под Win11 и под MacOS.



1 час назад, jffulcrum сказал:

ранние ревизии только

 У меня их три, ХЗ, какие ревизии. Какие только танцы я с ними не исполнял. И даже вроде запускал, но работает криво, с ошибками.

3 часа назад, straus сказал:

Можно купить переходник на FTDI

Таки купил в конце концов, правда, с TTL уровнями. Приспособил вроде.

[Saab95]

8 часов назад, Глеб Высоцкий сказал:

Я вот впервые слышу о такой фиче. Да, СОМы много где есть на роутерах, но, как правило, это альтернативное управление собственно роутером через консоль (CLI и пр.), никакого "прокинуть по сети" они не предусматривают. Если используется девайс с удаленным СОМ (см. ниже), то на компьютер должен быть установлен драйвер удаленного СОМ, именно для этого устройства. Не попадалось ни разу ничего похожего в документации на роутеры. Можете ссылку или цитату из первоисточника?



Программа, например HW Virtual Serial Port (HW VSP) — программный драйвер, который добавляет в операционную систему виртуальный последовательный COM-порт и перенаправляет данные с него через сеть TCP/IP на другой аппаратный интерфейс.



В микротике заходим в раздел SYSTEM -> Ports, там на вкладке Remote Access создаем правило для удаленного доступа и можно подключаться.



Давным давно в одной сети стояли коммутаторы D-Link, в которых, периодически, зависало управление, восстановить можно было перезагрузкой по питанию, либо через консольный порт. Вот платы микротика RB411 с подгоревшими сетевыми портами (которых было в избытке, они использовались для клиентских CPE радио), подключали в свободный порт коммутатора на скорости 10М и все - удаленно можно было подключиться и перезагрузить управление.



6 часов назад, straus сказал:

Ну не дороже роутера микротик, который тут предлагают некоторые товарищи. То есть, за цену ущербного говнотика можно купить изделие индустриального назначения от мирового лидера.

К тому же, на вторичном рынке изделия MOXA попадаются по цене где-то от 2 до 25 долларов, сам лично покупал, и даже не один раз. Ещё были достаточно древние индустриальные коробочки RSIP (не помню производителя) - сейчас они на барахолках за копейки.

Вот смотрите.



Берем роутер RB750UP - который может управлять 4-мя реле путем подачи и отключения питания PoE портов. Реле можно использовать с опторазвязкой, или подключить через DC-DC преобразователь, что бы микротик не понимал, что подключено реле и всегда подавал питание, т.к. он проверяет состояние линии перед включением напряжения.



В этом роутере нет COM порта, но можно использовать USB COM, либо установить рядом отдельный микротик с COM портом.



Подключить выход линий с COM порта через группу реле так, что бы коммутировать 4 подключенных устройства. Если сделать схему серьезнее, как на АТС телефонии, можно собрать коммутационную матрицу на большое количество устройств, при чем управляться все будет через микротик.



И такое решение будет лучше, чем специализированные, т.к. надежнее.

[straus]

2 часа назад, Saab95 сказал:

Берем роутер RB750UP - который может управлять 4-мя реле путем подачи и отключения питания PoE портов. Реле можно использовать с опторазвязкой, или подключить через DC-DC преобразователь, что бы микротик не понимал, что подключено реле и всегда подавал питание, т.к. он проверяет состояние линии перед включением напряжения.



В этом роутере нет COM порта, но можно использовать USB COM, либо установить рядом отдельный микротик с COM портом.



Подключить выход линий с COM порта через группу реле так, что бы коммутировать 4 подключенных устройства. Если сделать схему серьезнее, как на АТС телефонии, можно собрать коммутационную матрицу на большое количество устройств, при чем управляться все будет через микротик.

Два роутера, четыре реле на 8 групп контактов каждое, DC/DC преобразователь, 5 разъёмов, работа по спайке этого говна воедино.

За эти деньги можно купить 4-портовую коробку MOXA. Или несколько коробок от неименитых производителей.



2 часа назад, Saab95 сказал:

И такое решение будет лучше, чем специализированные, т.к. надежнее.

У меня начал нервно дёргаться глаз... Микротик, надёжнее...

Чувак, ты вообще представляешь себе, что такое MOXA??? Это оборудование ставится на нефтехимических производствах, в атомной промышленности и атомной энергетике, наземном обеспечении космических систем... Это Бентли в мире индустриальных сетевых устройств.

Да любое китайское изделие будет надёжнее говнища под названием микротик!



5 часов назад, Глеб Высоцкий сказал:

У меня их три, ХЗ, какие ревизии. Какие только танцы я с ними не исполнял. И даже вроде запускал, но работает криво, с ошибками.

Дело в том, что PL2303, как и FTDI232, подделывают. В интернете есть даже фото родного кристалла и подделки - вообще разные. Вот подделку определяет родной драйвер и не работает с ней, а самописные драйвера работают, но сыпятся ошибки.

Но это проблема не чипа, а его фейковой копии. Вот если родной драйвер не подхватил, и понадобились танцы с бубном - это как раз фейковый чип.

[straus]

В 15.02.2026 в 13:36, straus сказал:

Ещё были достаточно древние индустриальные коробочки RSIP (не помню производителя) - сейчас они на барахолках за копейки.

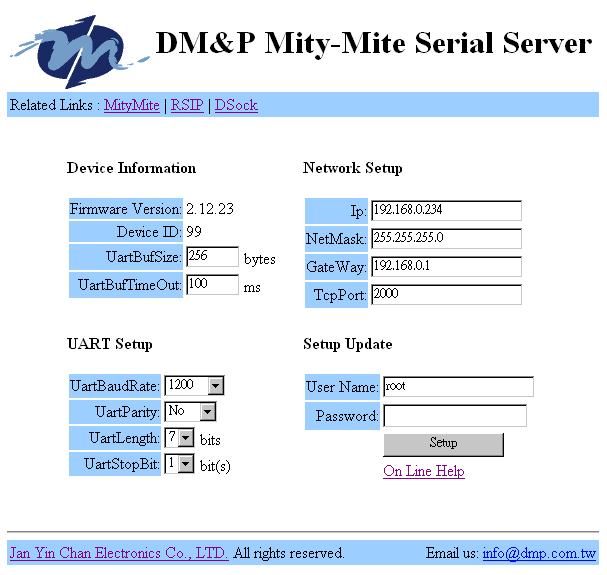

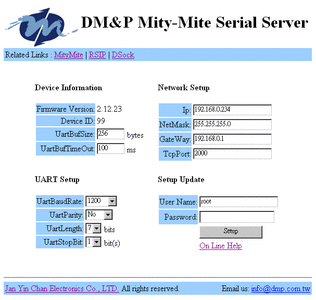

Нашёл эту древность у себя на сервере. Это продукт тайванской DM&P на платформе Mity-Mite.

Самое прикольное, что у них на сайте было выложено всё, от документации до программ (вплоть до генерации ROM), для самостоятельного изготовления сего изделия. Платформа на чипе M6117, это полностью x86-совместимый продукт.



Итить твою, это 2002 год! Ценник на эти вещи был запредельный, а они выложили все доки и программы бесплатно.



[straus]

А специально для идиотов, которые переделывают микротики, уже в 2003 году выпускался готовый продукт на 8 входов, 8 выходов и компорт:







И скорость загрузки этих устройств - секунды!.

[sirmax]

1 час назад, straus сказал:

А специально для идиотов, которые переделывают микротики, уже в 2003 году выпускался готовый продукт на 8 входов, 8 выходов и компорт:







И скорость загрузки этих устройств - секунды!.

Это не для сааба. Так то драйвер com over tcp можно и самому написать, и Cisco 2511 или аналог с соотвующей платой стоит не дорого



Это если денег на моху жалко и есть желание

[witch]

Мы успешно используем Tibbo с тибеттами RS232

[Глеб Высоцкий]

9 часов назад, straus сказал:

уже в 2003 году выпускался готовый продукт на 8 входов, 8 выходов и компорт:





Коллега, по ходу, девайс на фото - программируемый логический контроллер (PLC), основной элемент любой промышленной (и не только) автоматики. Делают их великое множество производителей, в том числе, например, российский ОВЕН. И да, очень давно.

Однако, для использования в качестве просто преобразователя COM-Ethernet штуковина явно избыточная, неадекватно дорогая и очень неудобная.



Вот, к слову, преобразователи в магазине НАГа. Моксы и не только

https://shop.nag.ru/catalog/06120.preobrazovateli-interfejsov/55505.preobrazovateli-com-portov-v-ethernet

[jffulcrum]

15 часов назад, Saab95 сказал:

Программа, например HW Virtual Serial Port (HW VSP)

У этого драйвера уже и цифровая подпись истекла. Для работы с МТ подойдет любой драйвер, реализующий RFC2217

[straus]

В 16.02.2026 в 08:42, Глеб Высоцкий сказал:

Коллега, по ходу, девайс на фото - программируемый логический контроллер (PLC)

Нет. Девайс на фото - именно вынос по Ethernet одного компорта, восьми дискретных входов и восьми релейных выходов. И не более того. Какие контроллеры? Это 2003 год.

Ну ё-моё, гугл же в РФ пока не отключили https://www.dmp.com.tw/app/lt200/ (страница от 7 февраля 2003 года).

https://www.dmp.com.tw/app/lt200/usage.htm

[Глеб Высоцкий]

54 минуты назад, straus сказал:

гугл же в РФ пока не отключили

Я не в РФ живу 🙂

55 минут назад, straus сказал:

Девайс на фото - именно вынос по Ethernet одного компорта, восьми дискретных входов и восьми релейных выходов. И не более того.

Интересно, зачем у него на борту интерфейс клавиатуры.

[straus]

Интерфейс клавиатуры - для начальной настройки. Эта коробка сделана на одноплатном компьютере x86 размером с пол-ладони (на SoC с ядром процессора 386SX) и интерфейс клавиатуры там был на плате изначально. Вот и вывели наружу.

https://www.dmp.com.tw/app/mitymite/spec.htm



P.S. Небольшой офтоп, просто для примера, чего в те годы умели делать. Напоминаю - 2003 год. Та же контора (DM&P) на своём SoC с ядром 386SX сделала 4-канальный видеосервер для доступа через интернет к стандартным видеокамерам PAL/NTSC. Потребляемая мощность 8 ватт. Это эпоха, когда ещё существовали DOS и 10-мегабитные сети, и только недавно вышла WinXP. Мало того, она выложила всю конструкторскую документацию и файлы в свободный бесплатный доступ. До сих пор лежит - https://www.dmp.com.tw/app/webcamera/
