Зеркалирование на оптическом сплитере

[alex39x]

Подскажите как лучше сделать?

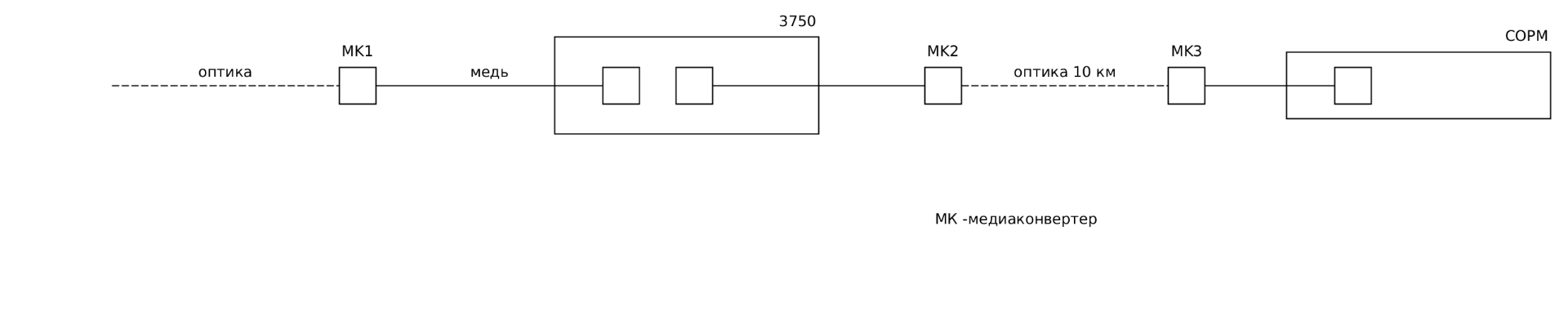

У нас сейчас зеркалирование реализовано так ( медиаконверторы одноглазые ) :

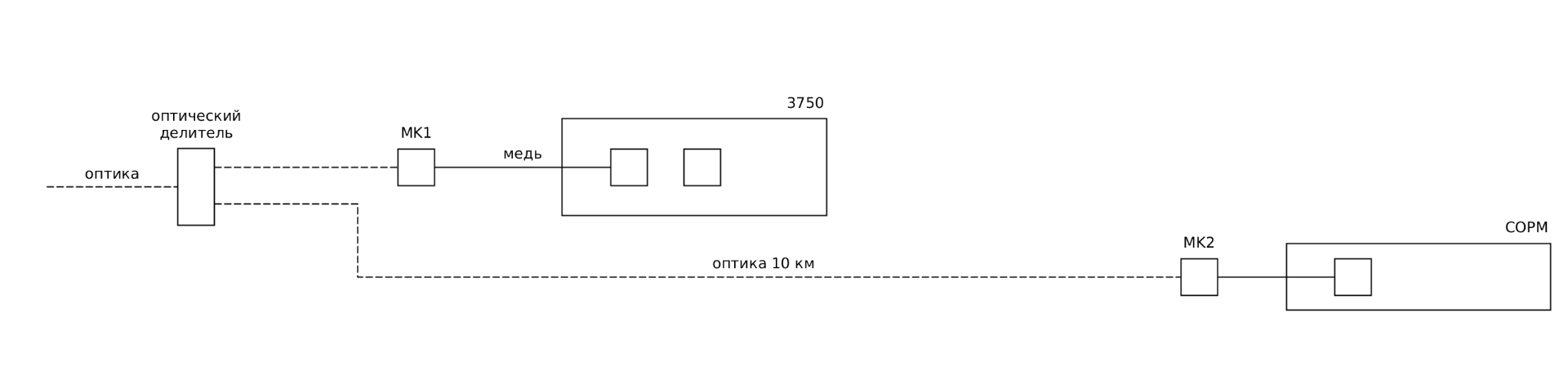

Если реализовывать схему с оптическим делителем будет ли работать такая схема?

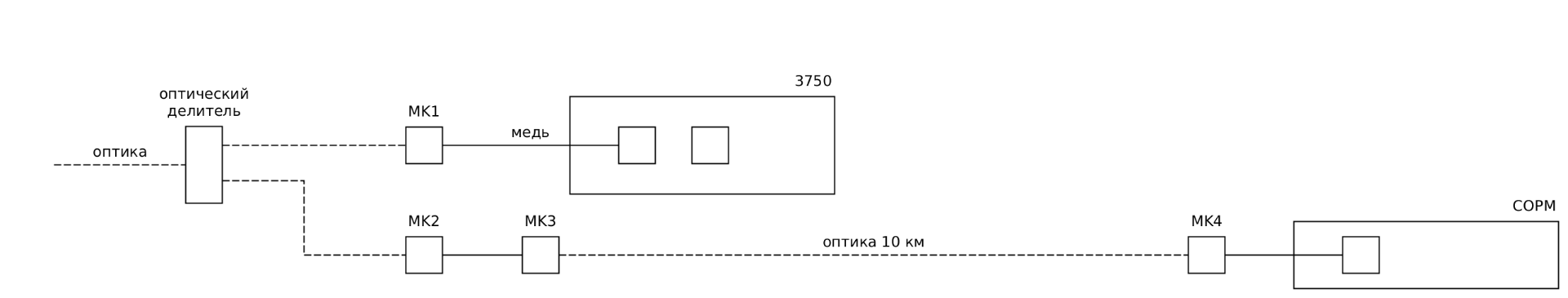

или нужно ставить промежуточные медиаконверторы ?



или нужно делать по другому?

Можно ли в такой схеме использовать планарные делители? ( типа такого https://shop.nag.ru/catalog/03493.opticheskie-deliteli-dlya-setej-ktv/39865.deliteli-opticheskie-planarnye-v-korpuse/13047.snr-plc-1x2-scupc )

[scan]

C WDM (одноглазым) МК со сплиттером у вас не будет зеркалиться исходящий от 3750 трафик.

[Saab95]

9 часов назад, alex39x сказал:

Подскажите как лучше сделать?



Для работы зеркала по оптике нужно использовать двух волоконные модули. Потребуются 2 оптических сплиттера, по одному на каждое направление. На СОРМ потребуются 2 порта для подключения. Если на СОРМ только медные порты - то перед ним нужно установить медики. Если есть оптические - сразу втыкаете в него, но тоже двух волоконные модули.



При сборке обращайте внимание на направления передачи, стрелочки на модулях. Между своим оборудованием подключаете как обычно, но через сплиттер. А со стороны СОРМ только передающийся трафик, по одному волокну с каждого делителя по направлению передачи.

[alex39x]





Edited August 1, 2023 by alex39x

[alex39x]







Edited August 1, 2023 by alex39x

[alex39x]

13 часов назад, Saab95 сказал:



Для работы зеркала по оптике нужно использовать двух волоконные модули. Потребуются 2 оптических сплиттера, по одному на каждое направление. На СОРМ потребуются 2 порта для подключения. Если на СОРМ только медные порты - то перед ним нужно установить медики. Если есть оптические - сразу втыкаете в него, но тоже двух волоконные модули.



При сборке обращайте внимание на направления передачи, стрелочки на модулях. Между своим оборудованием подключаете как обычно, но через сплиттер. А со стороны СОРМ только передающийся трафик, по одному волокну с каждого делителя по направлению передачи.

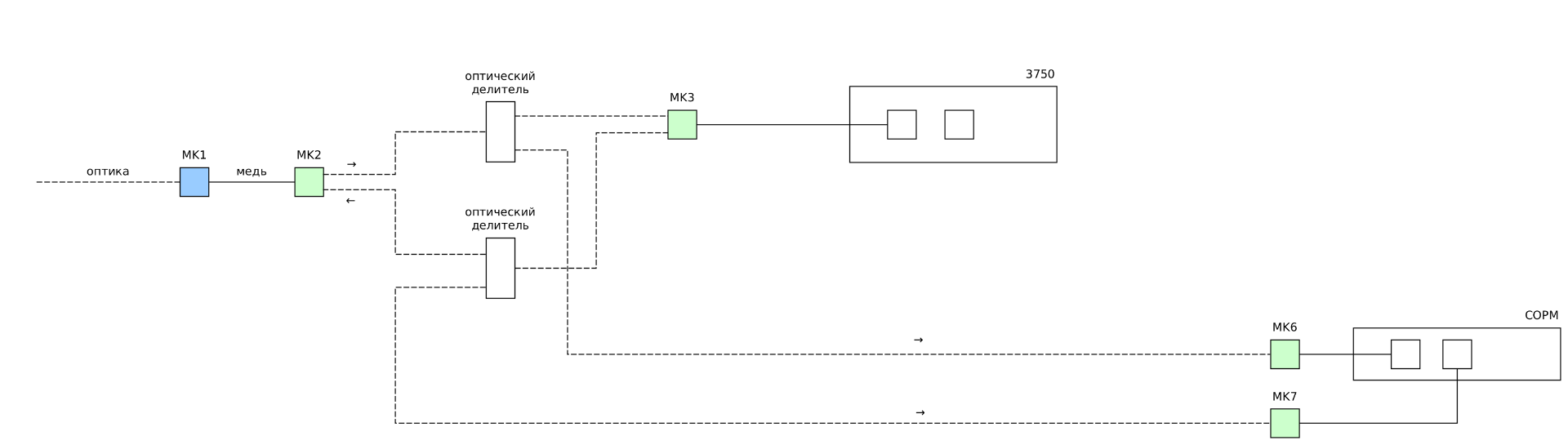

Получается так должно быть?


[Saab95]

Да. На основное устройство подключаются кабели как обычно, а на сорм идут 2 линии, каждая с направления передачи оптического модуля.



Не забудьте учесть затухания в делителе, модули не на 3км ставить, а на 20.
