SNR S5210G 24XU

[Holms55]

Добрый день!

Есть коммутатор SNR S5210G 24XU, в Руководстве администратора по работе с ПО для коммутаторов серии s5xxx, s6xxx в п. 2.1.2 In-band управление, написно что возможно управление по HTTP, но попасть на коммутатор через браузер по заводскому IP не получается. Через telnet захожу, все нормально. Я что-то неправильно понял? Или режим конфигурирования через HTTP нужно включать определенным образом? Или этот коммутатор не поддерживает управление по HTTP?

[Vladimir Efimtsev]

@Holms55, здравствуйте! Пока что управление через веб-интерфейс не реализовано, возможно только через Telnet, SSH, SNMP.

Веб-интерфейс в планах. Вероятно, реализуем где-то в следующем году.

[Holms55]

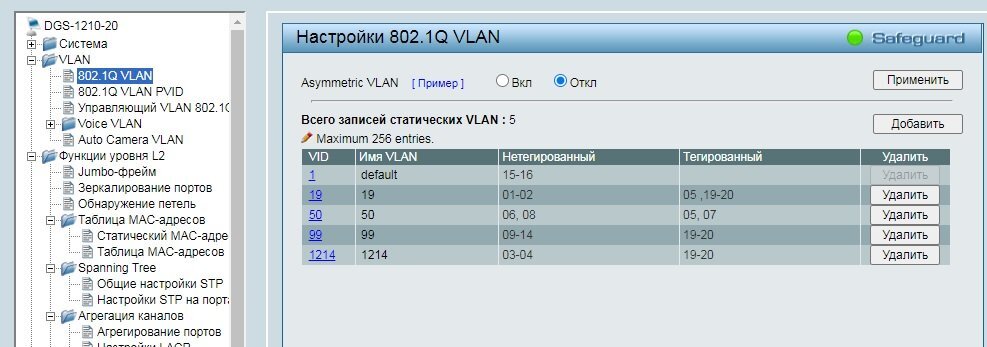

Подскажите пожалуйста, как сконфигурировать вланы таким же образом как на изображении.

К сожалению опыта конфигурации из консоли у меня нет. Но что такое linux знаю не по наслышке, поэтому кое-что понял из документации.

Создаю вланы:

Switch(config)#vlan 19

Switch(config)#vlan 50

и т.д.

Выбираю порты

Switch(config)#interface ge1-2 - так выбираются,

а если порты не по порядку

Switch(config)#interface ge1,2,5 - то появляется ошибка "No such interface"



добавляю порты в влан

Switch(config-if)#switchport access vlan 19

тут все понятно

а как сделать чтобы на один порт приходилось 2 влана?

И не могу разобраться как сделать порты тегированными и не тегированными.

Спасибо.



[witch]

switchport mode trunk

switchport trunk allowed vlan add 19,21,23 taged

Делать естественно на интерфейсе.



Писал по памяти, может гдето и ошибся. Посмотрите доки на похожие свичи от SNR, там синтаксис практически одинаковый. Аля Cisco like.

Ну и клавиша Tab вам подскажет.

Edited July 27, 2023 by witch

[Holms55]

Добрый день!

А дружат ли коммутатор SNR S5210G 24XU и SFP модуль SNR-SFP-W53-3?

Вопрос возник после того как вставил 2 модуля, подключил оптику, а линки не поднялись.

Или интерфейсы xeX нужно поднимать дополнительно?





[azhur]

2 одинаковых модуля SNR-SFP-W53-3 на разных концах оптического линка?

Это не так работает, на разных концах линии должны стоять "зеркальные" по рабочим частотам модули - SNR-SFP-W53-3 (Tx/Rx: 1550/1310нм) и SNR-SFP-W35-3 (Tx/Rx: 1310/1550нм).

[Vladimir Efimtsev]

@Holms55, здравствуйте.

Коммутаторы SNR дружат со всеми типами модулей, каких-то ограничений нет.

Единственное, что сказали уже выше, модули должны быть с двух сторон разной длины волны.

А также, поскольку вы подключаете SFP (1G) модуль в SFP+ (10G) порт, возможно, потребуется принудительно выставить скорость на интерфейсе в 1G: "speed-duplex force1g-full".

[Holms55]

Да, действительно выполнил на портах куда вставляю оптику

speed-duplex force1g-full

и всё заработало!

Спасибо!
