Система EMS GPON OLT C-DATA

neperpbl3

Posted March 21, 2023 (edited)

EMS (Element Management System) software is a C/S architecture integrated device management platform, which is designed based on SNMP protocol. Now, it is mainly used for managing EPON and GPON series products.

http://www.cdataindia.com/product-item/ems-software/

Скачать EMS

https://disk.yandex.ru/d/iawZtXzhTIdqhA

https://disk.yandex.ru/d/dziea9rC4-IitQ

Руководство EMS

https://disk.yandex.com/i/-UB8wurANCvZTA

Введение

Инсталляция

При обычной установке (Complete) устанавливаеся только клиентская часть и Java. Для установки серверной части нужно выбрать режим Custom.

Серверная и клиентские части можно использовать раздельно. Серверная часть установлена на отдельно на сервере 192.168.0.100.

На рабочих ПК устанавливается только клиентская часть. Нужно использовать только одну версию. Разные версии серверной и клиентской части не работают.

Если при запуске сервера возникнет ошибка

Цитата

C:\EMS\EMS Server>ems.bat
.
Версия "..\jre\bin\javaw.exe" не совместима с версией Windows, работающей на это
м компьютере. Проверьте сведения о системе, чтобы узнать, какая версия программы
x86 (32-разрядная) или x64 (64-разрядная) вам нужна, и получите ее у поставщика
программного обеспечения.

То нужно вручную установить нужную Java и вручную в обоих батниках указать новый путь, где располагается файл \bin\javaw.exe

Цитата

@echo off
cd /d %~dp0
set EMS=.
УБРАТЬ set JRE_HOME=..\jre
set JRE_HOME=C:\Program Files\Java\jre1.8.0_361
set MYSQL_HOME=..\mysql
@echo %EMS%
set LIB_PATH=%EMS%\lib
set PATH=%JRE_HOME%\bin;%EMS%\bin;%MYSQL_HOME%\bin;%PATH%
@echo off
SetLocal EnableDelayedExpansion
FOR %%i IN ("%JRE_HOME%\lib\*.jar") DO SET CLASSPATH=!CLASSPATH!;%%~fsi
FOR %%i IN ("%LIB_PATH%\*.jar") DO SET CLASSPATH=!CLASSPATH!;%%~fsi
FOR %%i IN ("%LIB_PATH%\*.zip") DO SET CLASSPATH=!CLASSPATH!;%%~fsi
set CLASSPATH=%CLASSPATH%;.\classes
start ..\mysql\bin\mysqld --defaults-file=./../mysql/my.ini --character-set-server=utf8
if exist "%JRE_HOME%\lib\amd64" start javaw -Xms256m -Xmx4096m com.cdata.ems.server.startup.Bootstrap
if exist "%JRE_HOME%\lib\i386" start javaw -Xms256m -Xmx1024m com.cdata.ems.server.startup.Bootstrap

Итог

Цитата

Серверная часть EMS_V3.1.0_220211_10575 установлена на сервере 192.168.0.1

Система EMS GPON C-Data установлена в C:\EMS

Отдельно установлена jre-7u80-windows-i586.exe в C:\EMS\JRE7

В файле C:\EMS\EMS Server\ems.bat установлен путь set JRE_HOME=C:\EMS\JRE7

Установлены две программы

EMS Client "C:\EMS\EMS Client\gui.bat"

EMS Server "C:\EMS\EMS Server\ems.bat"


При запуске «EMS Client» нужно ввести установленный пароль admin

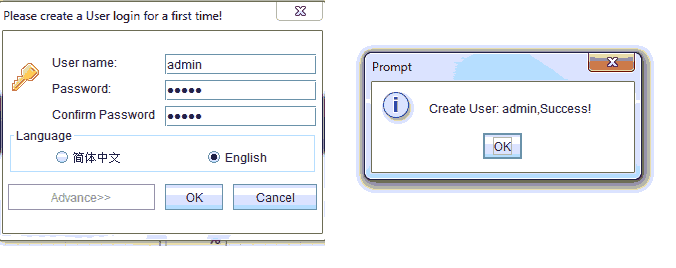

Работа с пользователями


Первичная настройка

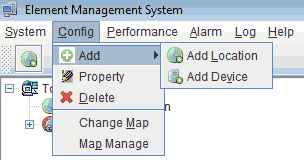

Добавляем место размещения


Добавляем устройство

Вводим IP адрес и настройки SNMP


SNMP данные можно посмотреть

Цитата

C-Data# show snmp-agent community
-----------------------------------------------------------------------------
Community-Name VACM-Name View-Name
----------------------------------------------------------------------------
public_write default all
public default all
-----------------------------------------------------------------------------

C-Data(config)# show current-config
snmp-agent community write "puhcfl"
snmp-agent community read "puhcfl"

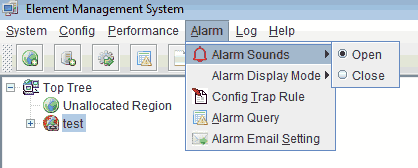

Менюшки




Edited March 28, 2023 by neperpbl3
