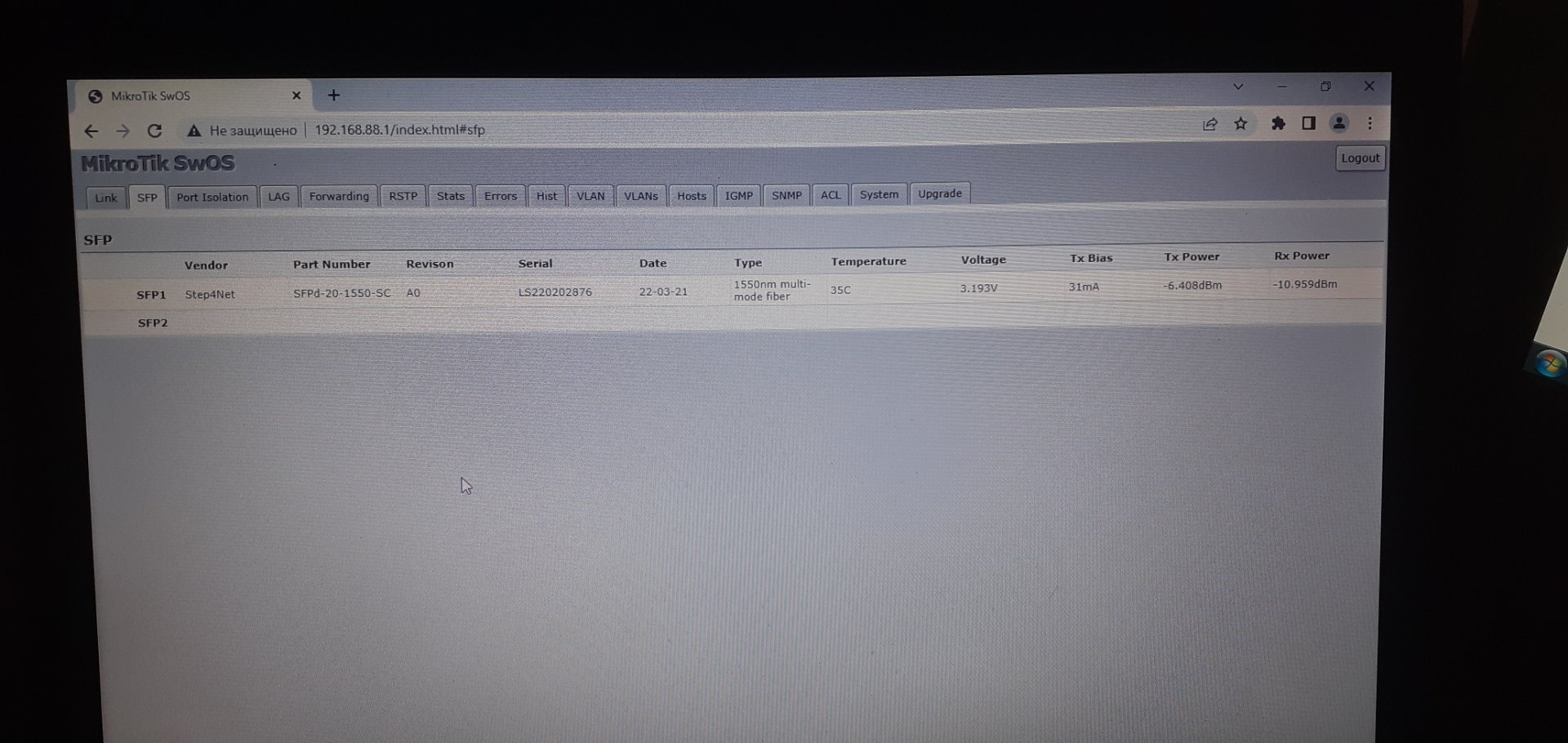

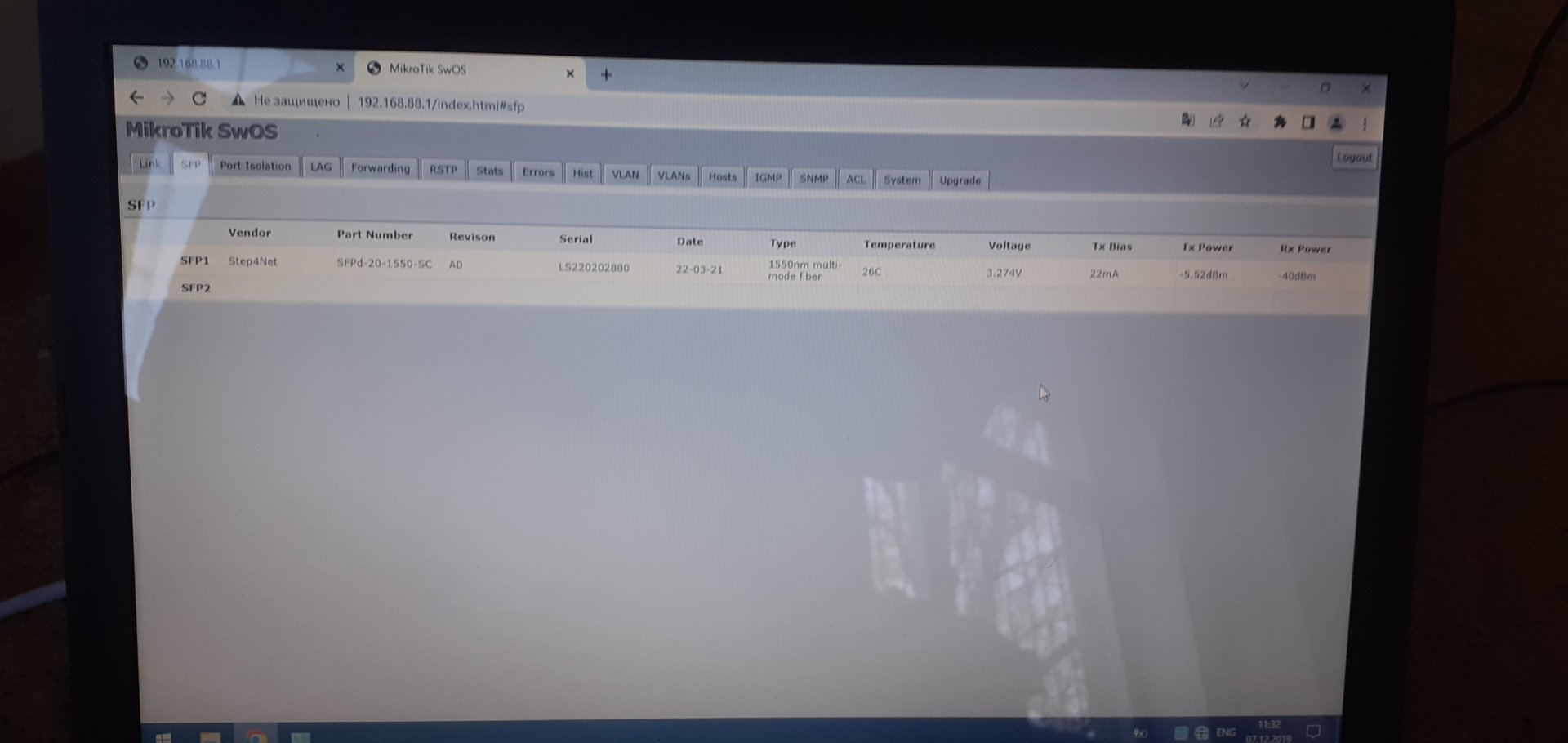

Torf Posted March 5, 2023 · Report post Всем добрый день. Помогите пожалуйста! Хочу соединить 2 таких свитча по sfp. Модули соответственно 1310 и 1550. Поместил sfp на каждом в отдельный vlan. На свитчах стаитические ip. 192.168.88.1, 192.168.89.1 Модули по 20 км. speed4net Свитчи модули видят - в разделе sfp показывает сигнал температуру и т.д. Но не поднимается Link на порту и индикации нет. Подскажите что не так делаю? За ранее спасибо! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fractal Posted March 5, 2023 · Report post 1 час назад, Torf сказал: Всем добрый день. Помогите пожалуйста! Хочу соединить 2 таких свитча по sfp. Модули соответственно 1310 и 1550. Поместил sfp на каждом в отдельный vlan. На свитчах стаитические ip. 192.168.88.1, 192.168.89.1 Модули по 20 км. speed4net Свитчи модули видят - в разделе sfp показывает сигнал температуру и т.д. Но не поднимается Link на порту и индикации нет. Подскажите что не так делаю? За ранее спасибо! руками пробовали скорость указать? у микрота бывает такое (по крайней мере с не их модулями) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Torf Posted March 5, 2023 · Report post Еще нет, попробую завтра. Уже думал об этом! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
HarDik Posted March 5, 2023 · Report post Модули должны быть гигабитные или выше Какие модули вы применили ? Вообще есть таблица совместимости модулей у микротика Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sol Posted March 5, 2023 · Report post 2 часа назад, Torf сказал: Свитчи модули видят - в разделе sfp показывает сигнал температуру и т.д. Ну и что там в разделе "сигнал" видно? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Torf Posted March 5, 2023 (edited) · Report post Я писал выше какие модули, вот спецификация модулей sfp Step4net 1310 20 км. 1,25 gbps (SFPd-20-1310-lc) sfp Step4net 1550 20 км. 1,25 gbps (SFPd-20-1550-lc) Этот микрот их видит, но линка нет Edited March 5, 2023 by Torf Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
jffulcrum Posted March 5, 2023 · Report post Вы с одной стороны поставили модуль на 1310, а с другой он приходит в 1550? Я просто вижу, что у вас с одной стороны модули Step4Net SFPd-03-1310-WDM, они предназначены для работы в паре с модулями SFPd-03-1550-WDM. В других свитчах же стоят модули SFPd-20-1550-SC, это не SFPd-03-1550-WDM, и может быть они не WDM вообще. Достаньте модули и сделайте фото. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

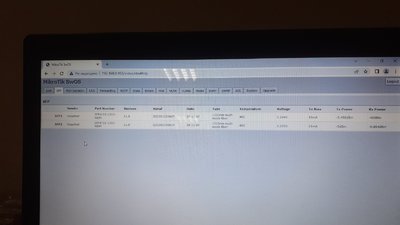

sol Posted March 5, 2023 · Report post 34 минуты назад, jffulcrum сказал: Достаньте модули и сделайте фото. Уточню: Фото модулей. Более того, -40dB на некоторых фото на приёме как бы намекает. на то, что что-то идёт не так. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Torf Posted March 5, 2023 · Report post Фото самих модулей завтра выложу. А фото сделаны обрыв искали оптики и это помогло - обрыва нет. Но линк не поднялся. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

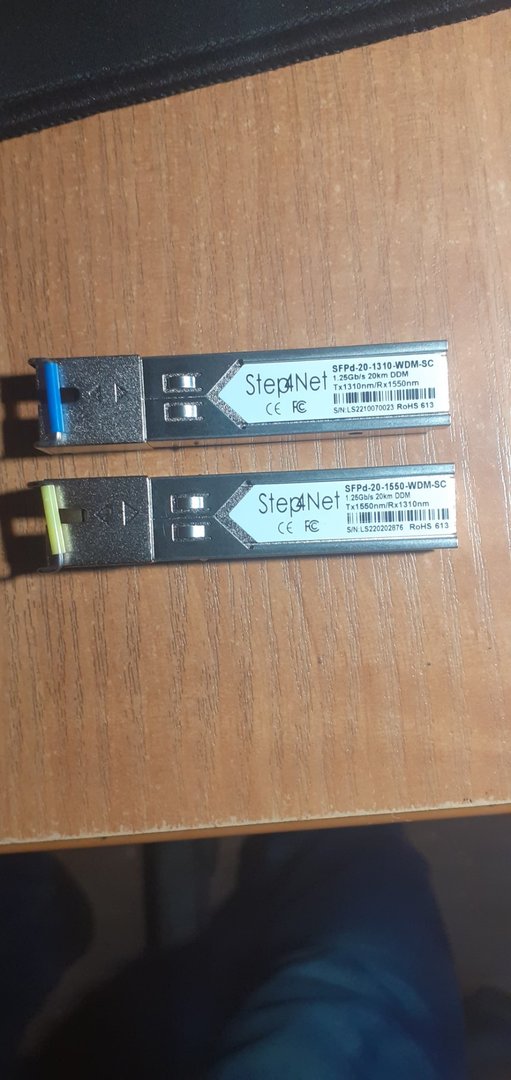

Torf Posted March 6, 2023 · Report post Вот такие модули у меня Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Negator Posted March 6, 2023 · Report post Должно работать. Модули совместимые. Проверьте коммутацию, померяйте сигналы по оптике измерителем или рефлектометром. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
jffulcrum Posted March 6, 2023 · Report post @Torf Скорость на портах руками попробовали задать? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Negator Posted March 7, 2023 · Report post там сигнала нет, что толку скорость задавать Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted March 7, 2023 · Report post На микротиках при использовании 1Г модулей в 10Г портах нужно вручную устанавливать скорость порта 1Г с каждой стороны. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Morty Posted March 8, 2023 (edited) · Report post RX ведь не приходит Пробовали соединять модули между собой коротким патчкордом? Если на коротком патчкорде линк поднимается, значит дело в оптике - делайте рефлектограмму. Если не поднимается, значит дело в одном из модулей, попробуйте заменить сначала один, потом другой. Edited March 8, 2023 by 1boris Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Torf Posted March 12, 2023 (edited) · Report post Спасибо! Уже все в порядке! Правильно выше сказано! Ручками ставим 1Gb и все ок! Вопрос следующий - как включить poe на порты - нужен отдельный блок питания? Подскажите какой? Edited March 12, 2023 by Torf Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
mafijs Posted March 12, 2023 · Report post Quote Вопрос следующий - как включить poe на порты Нужен CRS328-24P-4S+RM Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Torf Posted March 12, 2023 · Report post А на этот никак? CRS328-24P-4S+RM - главный К нему подключены по sfp 2 шт. css-326-24g-2srm Там же указано в спецификации css-326-24g-2srm - 1 порт passive poe! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

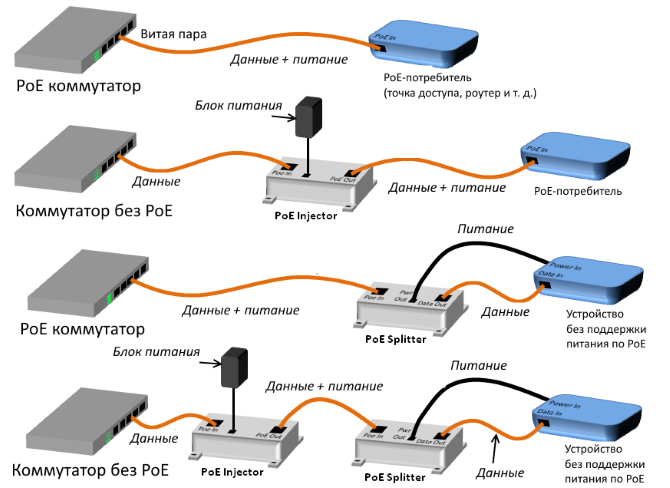

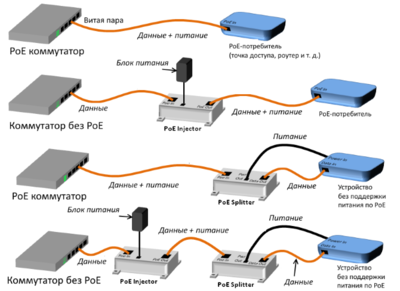

mafijs Posted March 12, 2023 (edited) · Report post Passive PoE IN , чтобы подать питание самому CSS-326, а не питание подать другому устройству. Не понятно, зачем Вам PoE там? Edited March 12, 2023 by mafijs Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Torf Posted March 12, 2023 · Report post Да питание CSS 326 - там точки доступа ubiquiti. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
mafijs Posted March 12, 2023 · Report post Всё ровно не понял - запитать точку доступа ubiquiti от CSS 326 ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Torf Posted March 12, 2023 · Report post Не одну точку доступа а несколько. Powering Details Number of DC inputs2 (PoE-IN, DC jack) DC jack input Voltage10-30 V Max power consumption19 W Cooling typePassive PoE inPassive PoE PoE in input Voltage10-30 V Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Torf Posted March 12, 2023 · Report post Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
jffulcrum Posted March 12, 2023 · Report post CRS328-24P-4S+RM имеет POE-Out, CSS326-24G-2S+RM - нет. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
mafijs Posted March 12, 2023 · Report post Quote PoE inPassive PoE PoE in input Voltage10-30 V Вы понимете разницу между PoE IN и PoE OUT ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
