Микротик hAP ax³ как мост L2

[x-rayd]

Наберитесь терпения друзья, тесты запланированы на конец мая. 🙂


[npokypop]

@x-rayd Пора, вещай.

[bg80211]

+1

[x-rayd]

Ребята, идут приготовления. Планирую тестировать в понедельник! :))

[npokypop]

Можно и фоточки что там собираете.

[x-rayd]

Вообщем все плохо!
Мост на 20 км не завелся. station подключался на несколько секунд и обрывался сам по себе при сигнале -55dB.
Софт сырой, походу проблема с дистанцией.

[npokypop]

Можно фото что там по сборке получилось у вас ? Есть возможность на 4-5км запустить ?

[weedman]

4 часа назад, x-rayd сказал:

Вообщем все плохо!
Мост на 20 км не завелся. station подключался на несколько секунд и обрывался сам по себе при сигнале -55dB.
Софт сырой, походу проблема с дистанцией.

Выходит, не просто так они не выпускают аутдор. Присоединяюсь к просьбе вышепостящего

[fanger]

Пока ждал автора сам занялся изысканиями, вернул себе свой две тыщи седьмой.

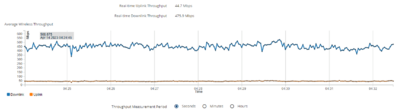

Два hap ax3 + mANT30 на столе без проблем пропускают 800 мбит живого трафика, возможно и больше, но в распоряжении только гигабитный канал, с посторонней нагрузкой.



Тестовый пролёт на 1 км в городских условиях так же заботал без проблем на максимальных модуляциях и аналогичной пропускной способностью.

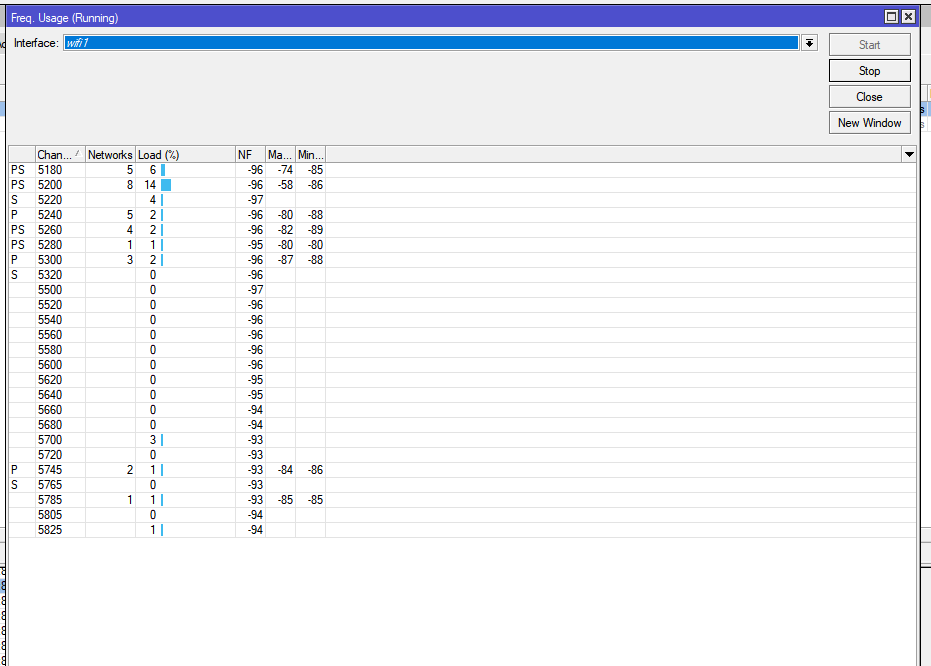

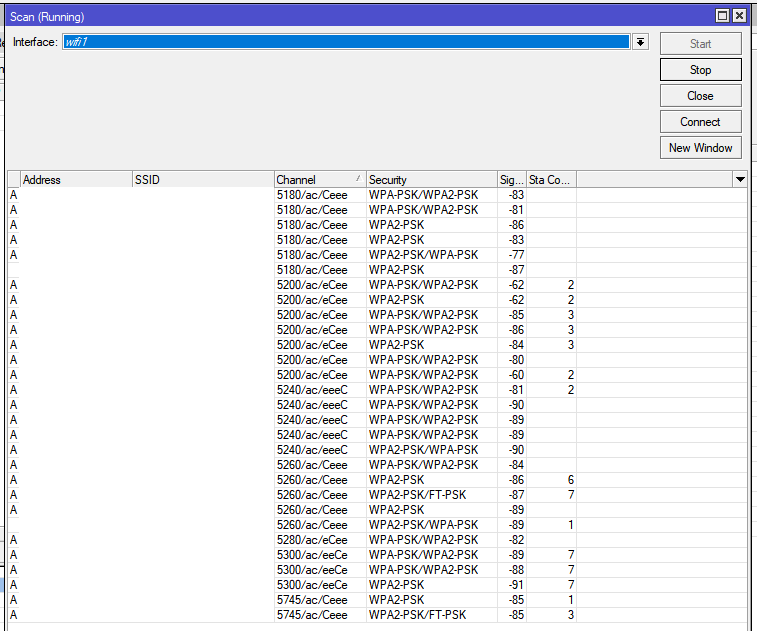

Окрылённый успехом решил покорить 5.5 км, но окарал. В люто шумном эфире пролёт не завёлся, удалось добиться максимальной прокачки в 6 мбит.



Принял решение снижать дистанцию. На 2.5 км в NLOS удалось прокачать 300 мбит, уверен на 95%, что был бы LOS -пролёт завелся бы на максимальных модуляциях.



На следующей неделе буду пробовать пролёт между двумя МКД на расстоянии 3.5 км, ну и дальше в планах сельская местность со спокойным эфиром.



P.s: важное замечание, "жарить" на 40dBm(а там именно столько, да) не стоит, модуляции не установятся и будут отвалы по reason code 3 при отличном сигнале.



+ т.к. железка индорная, то и набор поддерживаемых частот ограничен - 5180,5200,5220,5240,5260,5280,5300,5320,5500,5520,5540,5560,5580,5600,5620,5640,5660,5680,5700,5720,5745,5765,5785,5805,5825 это стоит учитывать + продолжительный анализ эфира с обоих краёв будет очень полезен.

[npokypop]

@fanger Спасибо за проделанную работу и отчет, уже есть над чем думать. Какие есть предположения по невозможности работы на больших расстояниях ?

[fanger]

1 час назад, npokypop сказал:

@fanger Спасибо за проделанную работу и отчет, уже есть над чем думать. Какие есть предположения по невозможности работы на больших расстояниях ?

Да пока только версии, на следующей неделе будут ещё изыскания, по итогам - сообщу.

[x-rayd]

Написал в поддержку микротик по этой проблеме приложил логи и autosupout.rif, посмотрим что ответят.

[weedman]

@fanger присоединяюсь к благодарности. на 5.5 была прямая видимость, или тоже NLOS? На сколько сильные помехи (если округлить) все же два mANT30  это серьезная энергетика.

[bg80211]

Может все же ACK Timeout, и выбор Long приамублы.  В городской среде при тестах  с каким уровнем видели помехи ?

Edited May 30, 2023 by bg80211

[x-rayd]

выбор Long приамублы я в настройках не нашел!

[bg80211]

В 30.05.2023 в 17:02, fanger сказал:

Пока ждал автора сам занялся изысканиями, вернул себе свой две тыщи седьмой.



Два hap ax3 + mANT30 на столе без проблем пропускают 800 мбит живого трафика, возможно и больше, но в распоряжении только гигабитный канал, с посторонней нагрузкой.



Тестовый пролёт на 1 км в городских условиях так же заботал без проблем на максимальных модуляциях и аналогичной пропускной способностью.



Окрылённый успехом решил покорить 5.5 км, но окарал. В люто шумном эфире пролёт не завёлся, удалось добиться максимальной прокачки в 6 мбит.



Принял решение снижать дистанцию. На 2.5 км в NLOS удалось прокачать 300 мбит, уверен на 95%, что был бы LOS -пролёт завелся бы на максимальных модуляциях.



На следующей неделе буду пробовать пролёт между двумя МКД на расстоянии 3.5 км, ну и дальше в планах сельская местность со спокойным эфиром.



P.s: важное замечание, "жарить" на 40dBm(а там именно столько, да) не стоит, модуляции не установятся и будут отвалы по reason code 3 при отличном сигнале.



+ т.к. железка индорная, то и набор поддерживаемых частот ограничен - 5180,5200,5220,5240,5260,5280,5300,5320,5500,5520,5540,5560,5580,5600,5620,5640,5660,5680,5700,5720,5745,5765,5785,5805,5825 это стоит учитывать + продолжительный анализ эфира с обоих краёв будет очень полезен.

Как полоса 160 Мгц или 80 Мгц ?, какие сигналы в NLOS  у вас ?

[fanger]

Коллеги, посмотрите мануал по wifiwave2, вопросы про преамбулы и т.д. отпадут сами собой, возможности настройки там весьма скромные.



Полоса 160 устройством не поддерживается, в NLOS на 2.5км ~ -65. Уровень сигнала на данный момент испытаний не является показателем, модуляции могут не устанавливаться и на -40 и сопровождаться отвалами. Пока нет однозначного ответа - почему так (помехи/дальность/излишняя мощность/сатурн в козероге), не хочу никого  вводить в заблуждение. По итогам следующих испытаний обязательно дам обратную связь.

[fanger]

Провел испытание на 3.5 км. Стабильный линк на высоких модуляциях получить не удалось, вопросов стало больше, чем ответов.



LOS, эфир чистый (насколько это возможно оценить имеющимися инструментами), антенны те же - mANT30. При  TX Power = 0, свели пролёт на ~ -81. Установились рейты близкие к минимальным, никакие манипуляции с мощностью и частотами к позитивным изменениям не привели.

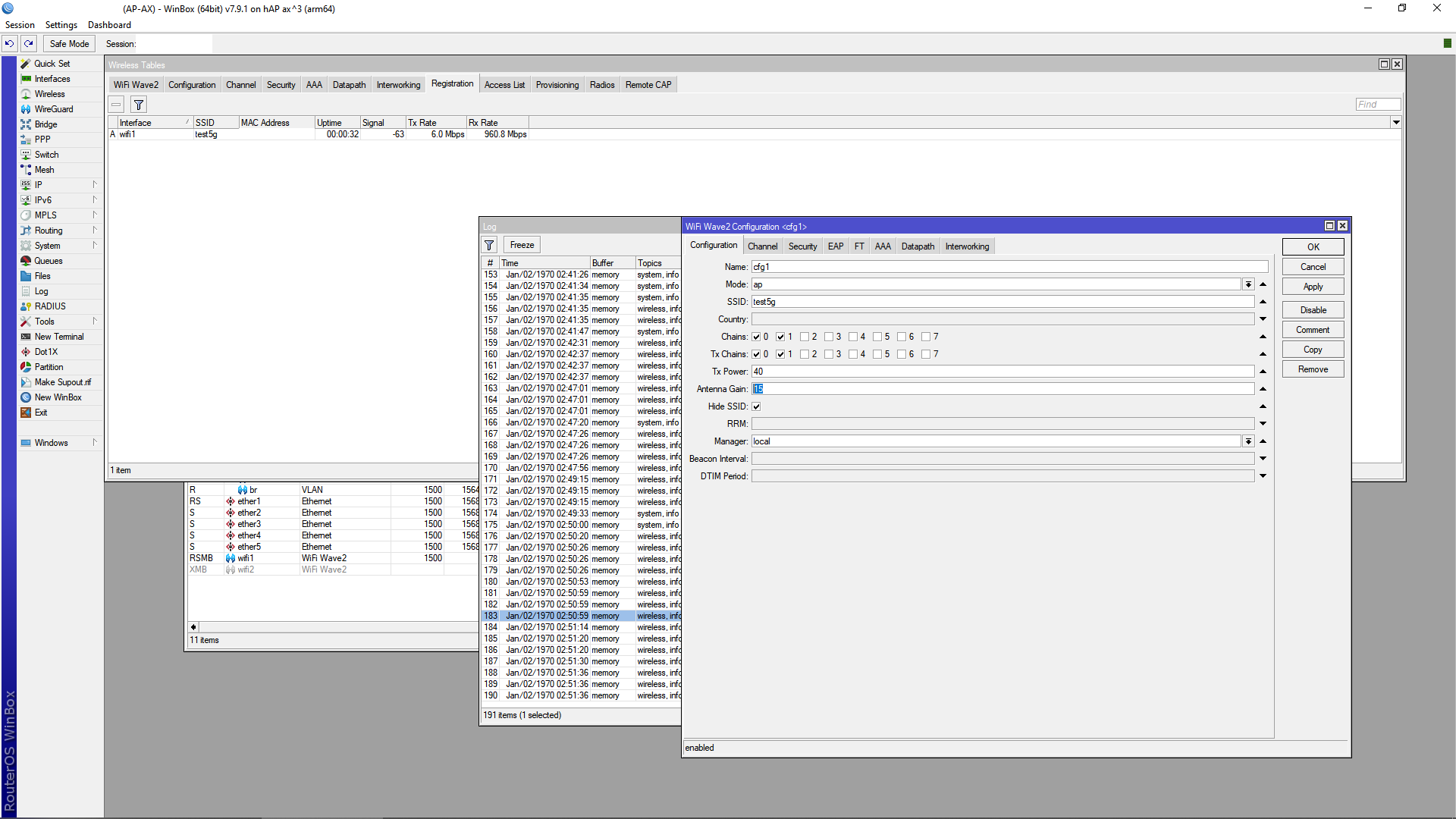

Попробовал поменять Antenna Gain (ранее не трогал, потому как на столе/1км/2.5км заводилось без манипуляций) - параметр определённо рабочий и влияет на EIRP. Перебором остановился на значениях TX Power = 40 и Antenna Gain = 15, в результате чего устанавливались MCS9 - 960.8 (при сигнале ~ -65), однако при появлении трафика резко проседали, а суммарная прокачка составила ~10 мбит. Лушего результата достичь не удалось.



В общем, идей осталось не особо много - поэксперементирую с другими антеннами, посмотрим, что получится.

Edited June 5, 2023 by fanger

[weedman]

В 05.06.2023 в 12:43, fanger сказал:

Провел испытание на 3.5 км. Стабильный линк на высоких модуляциях получить не удалось, вопросов стало больше, чем ответов.



LOS, эфир чистый (насколько это возможно оценить имеющимися инструментами), антенны те же - mANT30. При  TX Power = 0, свели пролёт на ~ -81. Установились рейты близкие к минимальным, никакие манипуляции с мощностью и частотами к позитивным изменениям не привели.



Попробовал поменять Antenna Gain (ранее не трогал, потому как на столе/1км/2.5км заводилось без манипуляций) - параметр определённо рабочий и влияет на EIRP. Перебором остановился на значениях TX Power = 40 и Antenna Gain = 15, в результате чего устанавливались MCS9 - 960.8 (при сигнале ~ -65), однако при появлении трафика резко проседали, а суммарная прокачка составила ~10 мбит. Лушего результата достичь не удалось.



В общем, идей осталось не особо много - поэксперементирую с другими антеннами, посмотрим, что получится.

Спасибо за проделалную работу.

Ни у кого нет мнения, почему с АХ так тянут? драйвера сырые, или что-то большее? Любой производитель, который выпустит нормальный PtP, не говоря о PtMP, обеспечен спросом.

Edited June 6, 2023 by weedman

[x-rayd]

Получил ответ от микротика, вообщем ответ был короткий. hap ax3 не предназначен для наружного применения, я попросил их добавить настройку ACK Timeout получил отказ.
Сказали типа ждите когда наружное появится, а на вопрос когда тоже не смогли ответить.

Думаю что в этом году ждать не стоит.

[Saab95]

Вы когда внешние антенны подключаете, каким образом это делаете? Нужно открыть корпус устройства и подключить хорошие экранированные жесткие пигтейлы сразу на плату и ответную часть сразу на антенну без промежуточных кабелей. Сама плата не должна иметь электрического контакта с корпусом антенны, и так же не должна иметь физического контакта с оплеткой экранированного кабеля витая пара, если используется.



Так же сами пигтейлы не должны ничего касаться металлического и иметь одинаковые плавные изгибы.



Дополнительно перед антенной нужно установить подходящий материал для внесения затухания - толстый лист пластика, вспененные материалы и т.п. Что бы немного снизить влияние помех и линк на 5 километров нормально заработает.



Не забывайте что сигнал широкополосный и на высокой модуляции, уже сильно влияет неравномерность КСВ антенн, что как раз и получается при использовании дешевых пигтейлов.

[npokypop]

@Saab95 У Вас есть опыт или это только теория ?  Делитесь пруфами.

[fanger]

16 часов назад, Saab95 сказал:

Вы когда внешние антенны подключаете, каким образом это делаете?



Я относительно недавно (лет пять назад) делал пролёты на MT SXT-6 + RocketDish LW, которые без нареканий работали на 10-15 километров, пока не были заменены на BaseBox6.



В общем, некоторый практический опыт я имею, проблема не в пайке и не в кабельных сборках.

[x-rayd]

Проблема в том что нет настройки ACK Timeout.

[Saab95]

Цитата

В общем, некоторый практический опыт я имею, проблема не в пайке и не в кабельных сборках.

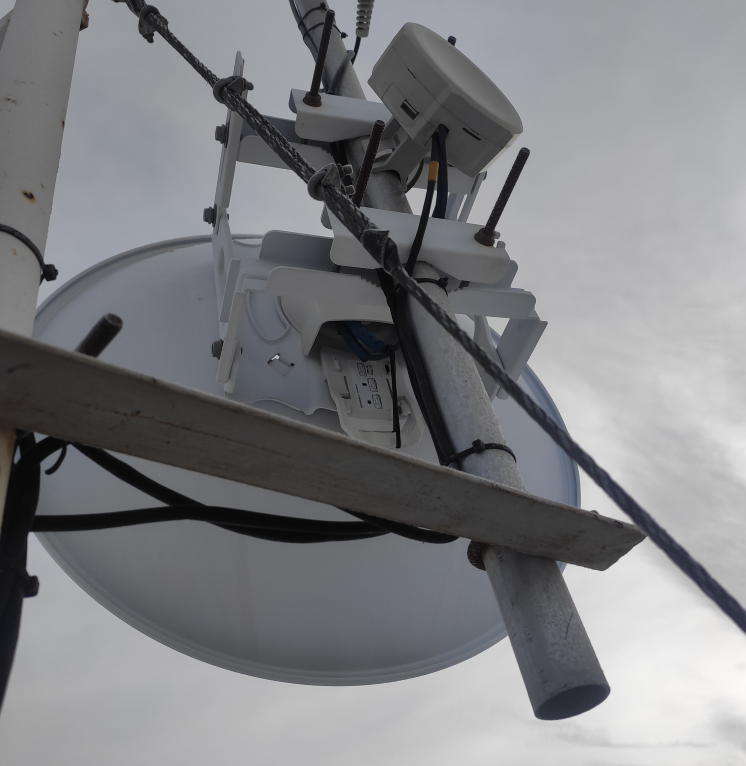

Судя по фотографии опыт не совсем верный, т.к. вешать пластиковую антенну SXT и подключать к ней внешнюю направленную, при чем использовать длинные ВЧ кабеля и раздельный монтаж (это когда на мачте при установке требуется проводить еще какие-то работы, кроме подключения кабеля снижения) и утверждать что проблема не в пайке и не кабельных сборках=)

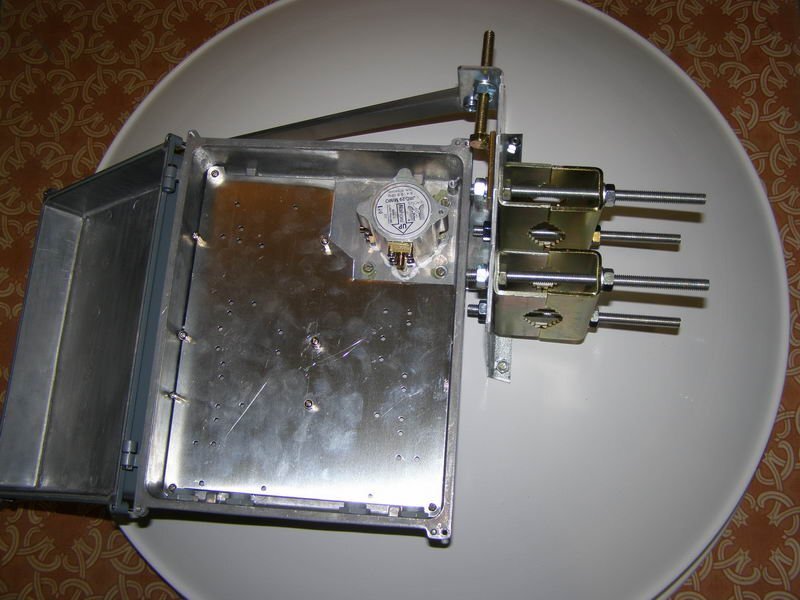

Правильно устанавливать радиоплату внутри алюминиевого корпуса, который закреплен прямо на антенне, и подключать ВЧ патчкорды внутри, они не будут требовать герметизации. И монтаж простой - повесили антенну, подключили кабель снижения и все.



При этом антенна QRT5 подключается именно жесткими правильными патчкордами, наверное по этой причине там панельная антенна обладает хорошими характеристиками?
