Маршрутизация между vlan на snr 2995-24fx

[aleknur]

Добрый день. Нужна помощь.

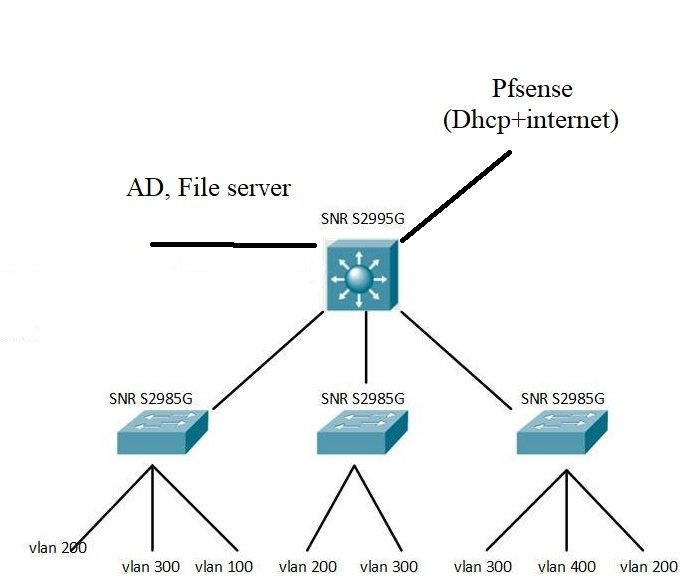

Есть 4 коммутатора l2 snr 2985 и 1 l3 2995.

Хочу чтоб каждый 2985 был в своем vlan и подключить их в l3 2995.

Как настроить маршрутизацию между vlan?

Pfsense для выхода в интернет + DHCP (vlan 500)

AD+ file server (vlan 1000)



Edited February 23, 2023 by aleknur

[rz3dwy]

1)

interface Vlan100
 description "vlan100"
 ip address 10.10.0.1 255.255.255.0
 ip helper-address 10.50.0.1



2)

interface Vlan200
 description "vlan200"
 ip address 10.20.0.1 255.255.255.0
 ip helper-address 10.50.0.1



3)

interface Vlan500
 description "vlan500"
 ip address 10.50.0.2 255.255.255.0



4)

ip routing

ip route 0.0.0.0 0.0.0.0 10.50.0.1



5) на вашем dhcp-сервере(10.50.0.1) нужно добавить все подсети в конфиг isc-dhcpd, причем для каждой будет свой адрес dhcp-relay(10.10.0.1 etc.)

Разумеется, шлюзом для каждой сети в конфиге должен быть указан адрес 2995(х.х.х.1)

Готовых конфигов с circuit.id для isc-dhcpd в сети достаточно много



Как вариант - добавьте опцию deny unknown-clients; и указывайте каждого клиета вручную с привязкой по мак-адресу или порту коммутатора(option 82)

Edited February 24, 2023 by rz3dwy

[aleknur]

на 2995 тоже нужно создать vlan 100,200,500 как понимаю?

Нужно ли указывать что порты которые соединены с 2985 до 2995 транковыми и там и там?

[rz3dwy]

Да, именно так.

Может проще поднять несколько dhcp-пулов на 2995? Это будет быстрее и проще. Тут описано для cisco:

https://habr.com/ru/post/113431/

но для SNR наверняка очень схоже будет

[aleknur]

на камутаторах уровня доступа нужно прокидывать vlan в транк?

[Vladimir Efimtsev]

@aleknur, добрый день, не совсем понял ваш вопрос. Если бы вы хотели, чтобы через определенный порт передавались кадры с разными тегами, то тогда в любом случае необходимо его настроить в транк. Поэтому обычно (но необязательно), магистральный порт настраивается в транк (чтобы передавать кадры с различными тегами), а порты доступа настраиваются в акцесс (но это тоже необязательно, только если не нужно передавать разные теги).
