Хитрая схема проброса RDP и жуткие тормоза - возможно ли ускорить?

[tty1]

Всем привет!

Столкнулся с проблемой, прошу совета (к сожалению сам не являюсь сетевым инженером).

Попросили меня товарищи реализовать схему проброса RDP из офиса через два VPS, один из которых выполняет роль OpenVPN сервера (к нему с одной стороны подключаются терминальные серверы из офисов, с другой - "внешний" VPS, на котором входящие соденения фильтруются по белому списку и NATятся внутри туннеля в офис).

Все работает, но тормозит просто невероятно! OpenVPN поднят как udp tun, размер буфера выставлен побольше, но адекватно работать невозможно.

Стал копаться: выяснилось, что интернет конкретно в этом офисе работает через Wireguard (весь трафик на роутере заворачивается в wg-туннель) - может еще это сказывается, что OpenVPN заворачивается дополнительно в Wireguard?

В общем хочется понять, можно ли как то оптимизировать эту неповоротливую схему (думал может заменить OpenVPN на WG тоже - поможет?). И может ли WG на роутере в офисе быть причиной всех бед?

К сожалению не знаю, что можно в плане диагностики сюда приложить, если подскажете алгоритм, как вычислить узкое место - был бы признателен.

[YuryD]

 Полную бы схему проброса рдп через что. А так обычно - весится на каждом хопе мелкий демонок проброса с ип-порт на соседний демонок со своей парой ип-порт Пробрасывайте только tcp

[tty1]

Пробовал изначально соединить через stunnel4 - клиент RDP выдал очень информативную ошибку (в духе Майкрософт): "Произошла внутренняя ошибка" :)) (хотя ранее был опыт проброса веб-версии 1С через stunnel, все работало как часы, с RDP что то не пошло).

Схему сейчас попробую, заранее прошу меня извинить, не мастер!)

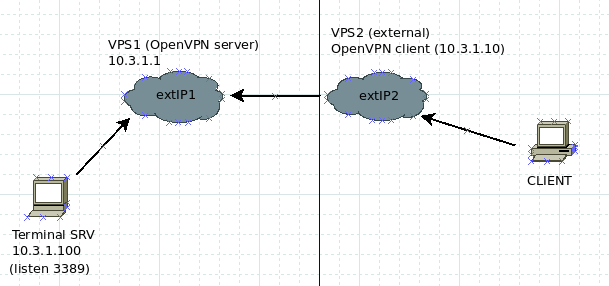

Терминальный сервер и внешний vps2 подключаются через OpenVPN к связующему их vps1 (10.3.1.1) и получают соответственно адреса 10.3.1.100 и 10.3.1.10 (постоянные, прописаны в ccd).

На vps2 стучится клиент по порту 54181, его IP адрес проверяется по белому списку и перекидывается через tun0 на терминальный сервер.

Включен форвард:

iptables -A FORWARD -i tun0 -o eth0 -j ACCEPT

собственно проброс:

iptables -t nat -A PREROUTING -p tcp -d <extIP2> --dport 54181 -j DNAT --to-destination 10.3.1.100:3389



маскарад:

iptables -t NAT -A POSTROUTING -o tun0 -j MASQUERADE



И в общем то оно работает, но отрисовка жутко тормозит.

Измерил пинг между "внешним" vps2 и терминальным сервером - 170-180, правда иногда нет нет, да пакет потеряется.

[jffulcrum]

Так где на этой схеме Wireguard появляется?



В целом рекомендую на VPS2 сделать не OpenVPN сервер, а HAProxy в TCP режиме

[tty1]

Wireguard в самом начале, в офисе, где стоит терминальный сервер весь трафик заворачивается в WG туннель на роутере. То есть этот терминальный сервер соединяется с OpenVPN-сервером (vps1) через wireguard.

За наводку с HAProxy благодарю! Попробую.

[rm_]

Quote

выяснилось, что интернет конкретно в этом офисе работает через Wireguard (весь трафик на роутере заворачивается в wg-туннель) - может еще это сказывается, что OpenVPN заворачивается дополнительно в Wireguard?

Именно это сказывается, WG откусывает часть от MTU на свои служебные расходы, если OpenVPN об этом не знает, и пытается слать полноразмерные пакеты в расчёте на стандартный MTU 1500, каждый из них будет разбиваться на тело и маленький хвост. Понизить MTU на OpenVPN-туннеле.

[jffulcrum]

С высокой вероятностью у вас где-то фрагментация по MTU происходит или потеря пакетов

[tty1]

На фрагментацию думал, но не помогло.

Что сделал: пингом с OpenVPN сервера определил размер MTU, он оказался 1420.

Добавил в конфиг сервера и обоих клиентов

tun-mtu 1420
mssfix 1360

Все равно жутко картинка виснет.

Может что то еще упускаю в конфигах Ovpn? Под спойлером конфиги (директивы с указанием ключей вырезал)

Spoiler

server.conf (VPS1)

---------------
port 443
proto udp
dev tun

cipher AES-128-GCM
server 10.3.1.0 255.255.255.0
topology subnet
client-config-dir /etc/openvpn/ccd
keepalive 10 120
max-clients 6

tun-mtu 1420
mssfix 1360

sndbuf 524288
rcvbuf 524288
push "sndbuf 524288"
push "rcvbuf 524288"

persist-key
persist-tun
status /var/log/openvpn/openvpn-status.log
log-append /var/log/openvpn/openvpn.log
verb 3
mute 20
daemon
mode server
tls-server





vps2.conf (сервер, принимающий снаружи подключения клиентов)

-------------

client
dev tun

proto udp

remote <IP_VPS1> 443

nobind

persist-key
persist-tun

keepalive 10 120
auth-nocache

script-security 2
up /etc/openvpn/update-resolv-conf
down /etc/openvpn/update-resolv-conf

tun-mtu 1420
mssfix 1360
verb 4





RDP.conf (терминальный сервер в офисе)

-------------

client
dev tun
proto udp
remote <IP_VPS1> 443
nobind
auth-nocache

persist-key

persist-tun
keepalive 10 120

tun-mtu 1420
mssfix 1360
verb 3





[Ivan_83]

Нормально работать - вряд ли будет, туннели всегда добавляют знатно лагов для TCP соединений.



В теории можно попробовать поставить на каждом вашем промежуточном сервере по nginx в режиме проксирования tcp (тогда потеряете инфу кто идёт), и накрутить TCP стёк в линухе, я бы попробовал cc bbr поставить, но hybla и htcp тоже должны хорошо работать.

Так же можно даже попробовать такой прокси перед виндовым сервером поставить, в принципе линуксовые CC по лучше будут (те кто я перечислил, а не сраный cubic который дефолтом везде).



Смысл тут вот в чём.

В случае туннеля у вас растёт rtt и любая потеря/ретрансмит занимают кучу времени.

Ставя прокси посредине вы сокращаете rtt и время необходимое на ретрансмит пакета.



Ещё у RDP есть всякие гейтвеи, вроде как специально чтобы из инета ходить, я попробовал как то более напрямую ходить, не через туннели.

Можно же рядом с туннелями гонять и tcp трафик rdp.

[tty1]

Иван, огромное спасибо!! 🙂

Что сделал: на vps1 (который OpenVPN сервер) поставил nginx, принимаю соединения на внешний интерфейс (с IP адреса <vps2> - в белом списке), проксирую на RDP внутри туннеля (да, остался последний прыжок через udp openvpn) - но уже стало существенно лучше!! Да, есть небольшие лаги, но работать думаю возможно в принципе. Последний участок связать через TCP пока не соображу как (ибо в офисе же вся внешка завернута в wireguard). Стоит keenetic, возможно ли пробросить порт в такой ситуации не представляю, не приходилось сталкиваться. А удаленно играться с файрволлом - к дороге (согласно старой админской примете) 🙂 Поэтому оставлю до понедельника.

Уточнить еще хочу, насколько такая схема безопасна (в плане перехвата трафика между vps2 и vps1, мало ли какой злоумышленник может оказаться посередине?). И правильно ли я реализовал белый список на "внешнем" vps2 сервере - на каждый разрешенный IP в PREROUTING создал отдельное правило, где в --source прописал IP (глубоко с netfilter не знаком, а хочется грамотно все сделать).



UPD: похоже рано радовался. Отваливается по таймауту соединение (когда окно не активно, причем через довольно короткое время):

[13:54:29:323] [5714:5715] [ERROR][com.freerdp.core.transport] - BIO_read returned a system error 110: Connection timed out
[13:54:29:323] [5714:5715] [ERROR][com.freerdp.core] - transport_read_layer:freerdp_set_last_error_ex ERRCONNECT_CONNECT_TRANSPORT_FAILED [0x0002000D]
[13:54:29:323] [5714:5715] [INFO][com.freerdp.client.common] - Network disconnect!



Подозреваю нужно смотреть в сторону каких то таймаутов в nginx?

Edited February 18, 2023 by tty1

[Ivan_83]

11 hours ago, tty1 said:

Уточнить еще хочу, насколько такая схема безопасна (в плане перехвата трафика между vps2 и vps1, мало ли какой злоумышленник может оказаться посередине?).

Там TLS внутри, и NLA.

В инете есть подробности про безопасность RDP.



11 hours ago, tty1 said:

И правильно ли я реализовал белый список на "внешнем" vps2 сервере - на каждый разрешенный IP в PREROUTING создал отдельное правило, где в --source прописал IP (глубоко с netfilter не знаком, а хочется грамотно все сделать).

Хз, я не юзаю линух, не считая андройда и опенврт.



11 hours ago, tty1 said:

Подозреваю нужно смотреть в сторону каких то таймаутов в nginx?

Да, смотрите опции конфига.

[tty1]

В общем nginx победить не удалось, но пока искал решение не раз наткнулся на мнение, что nginx это в первую очередь для веб и не надо им проксировать всё подряд 🙂

Реализовал на haproxy - не вылетает при неактивности пользователя. Правда (чисто субъективно) показалось, что чуть медленнее стало через него. Возможно кажется, пусть люди попробуют поработать.



UPD: всё равно вылетает. В качестве эскперимента подключился напрямую к vps1 - все ок! То есть содинение рвется на участке vps2 -> vps1 (там где NAT).

Объединил vps2->vps1 так же через haproxy - вылетов нет. Но вообще так можно, RDP через два прокси? 🙂

Edited February 19, 2023 by tty1

[Ivan_83]

Можно, чем на больше кусков порежете проксями - тем выше пропускная способность будет на потерях, но инпут лаг может возрасти.

Попробуйте keep-alive принудительно в линухе включить для всех tcp соединений, если не можете это сделать средствами nginx/ha - вероятно без трафика NAT считает что соединение умерло и прибивает его.

[jffulcrum]

keep-alive надо в настройках сервера RDP включить, в групповых политиках: Windows Components - RDS-RDS Host-Connections-Configure keep-alive connection interval

[tty1]

Quote

вероятно без трафика NAT считает что соединение умерло и прибивает его

Пришел к аналогичному выводу, но не понял, как для NAT включить keep-alive в netfilter



На стороне RDP включал, правда не через групповые политики, а в реестр (добавление параметра KeepAliveEnable=1), не помогло.*



В общем где то час люди работают, гневных звонков нет, пока возьму паузу 🙂

А если есть возможность продолжить беседу, очень интересует теоретический аспект - почему TCP трафик внутри UDP туннеля плохо ходит? Ведь сам по себе UDP быстрее - шлет и шлет пакеты, не ждет никаких подтверждений...



_______

UPD: * - я же сервер после этого не перезагрузил!!! Побоялся, что после ребута не попаду по каким то другим причинам :))) Семен Семеныч.....

Edited February 20, 2023 by tty1
