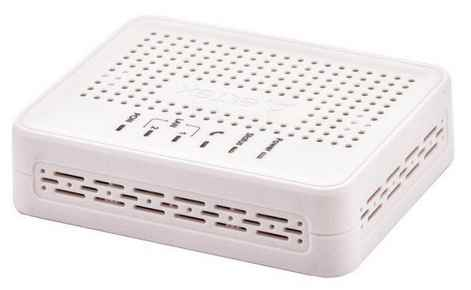

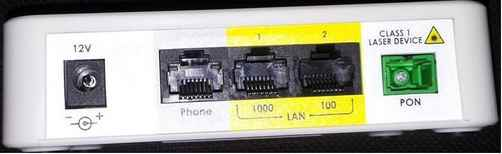

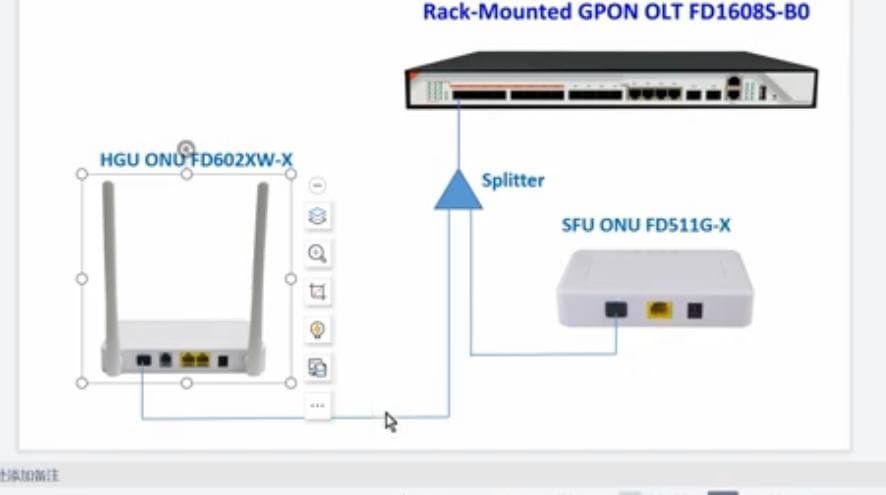

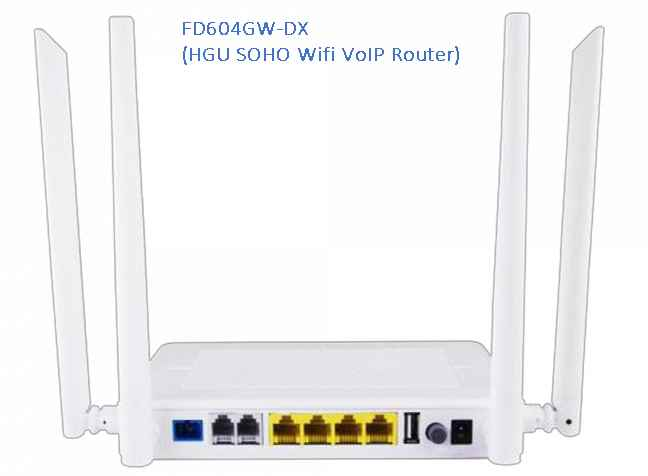

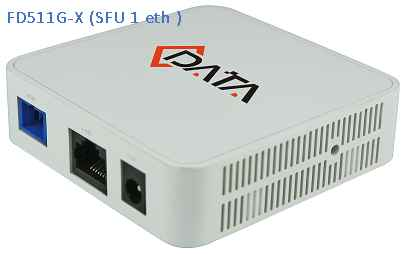

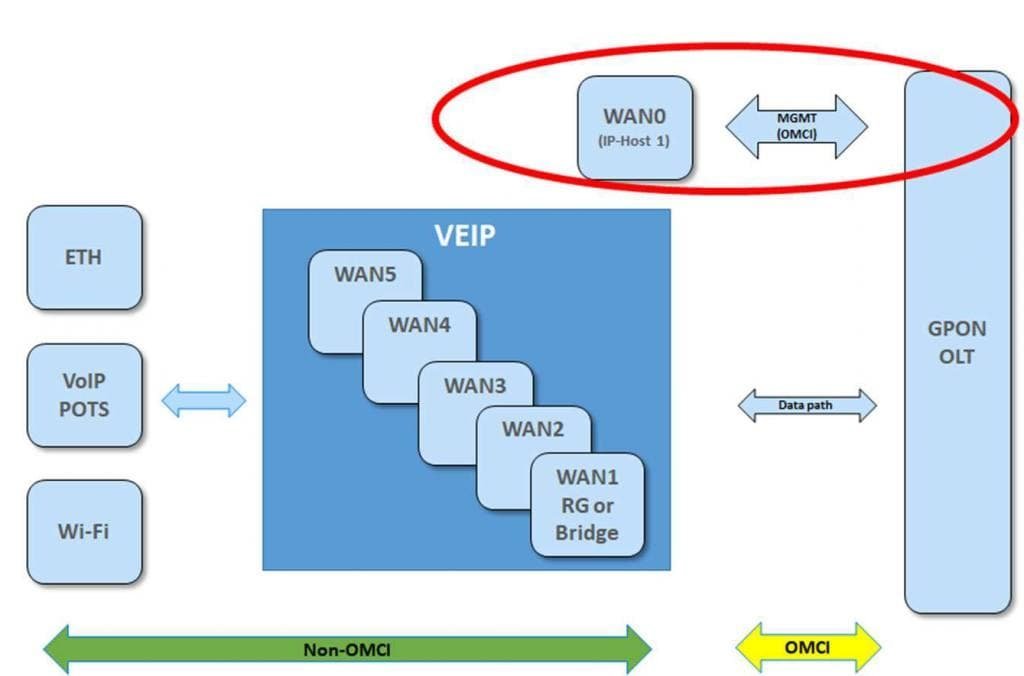

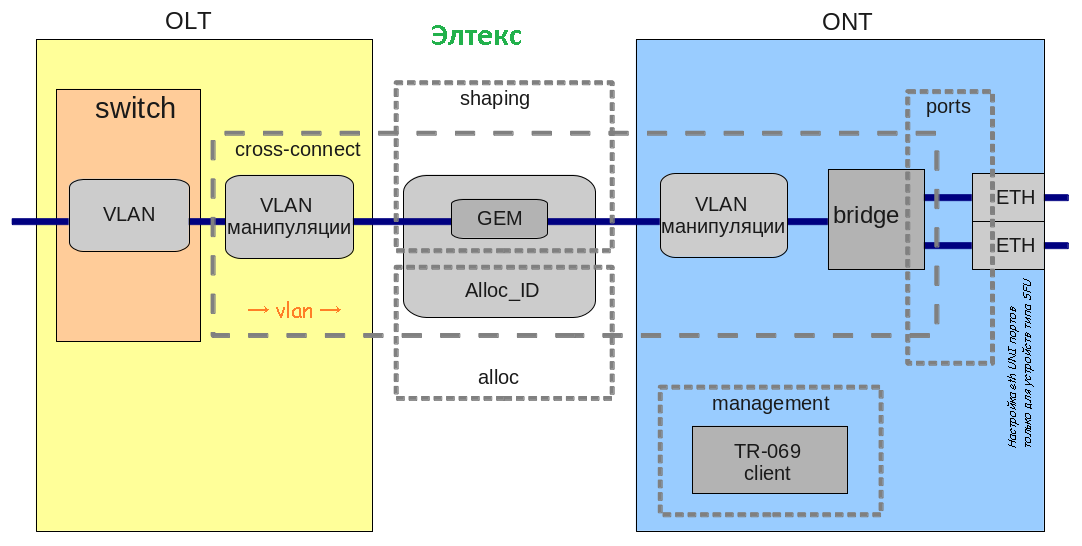

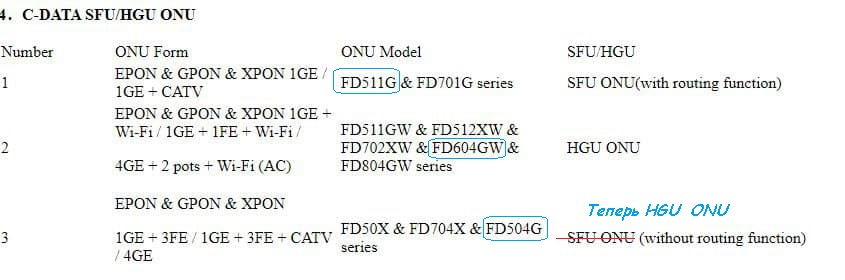

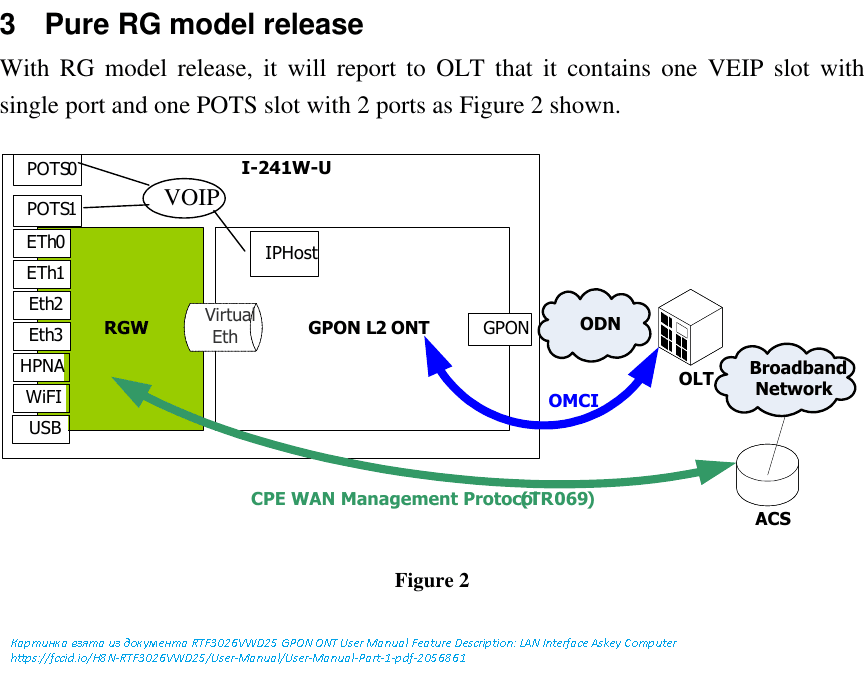

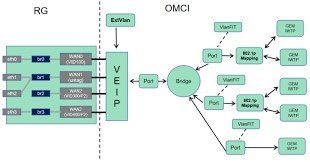

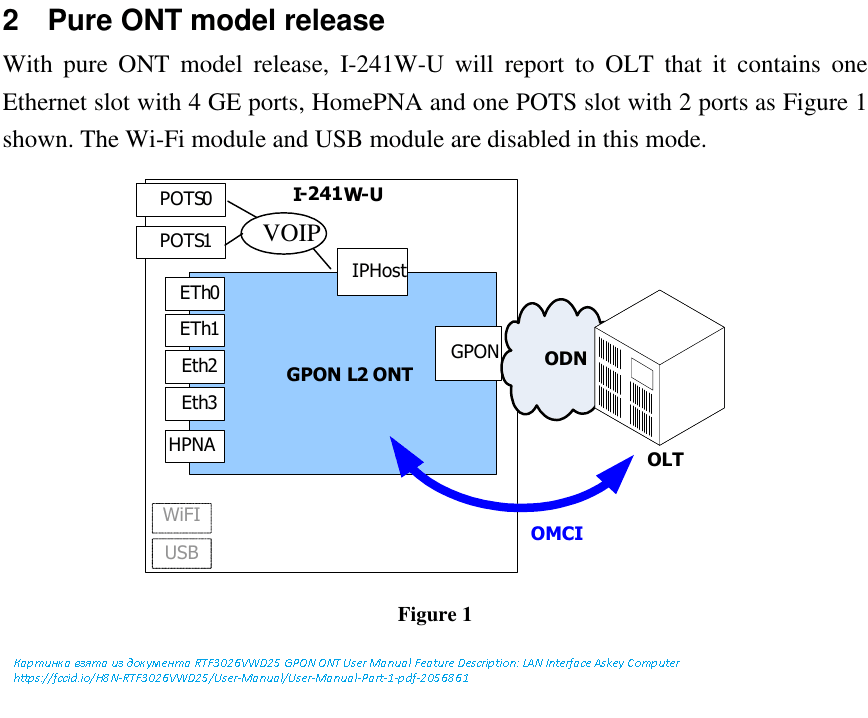

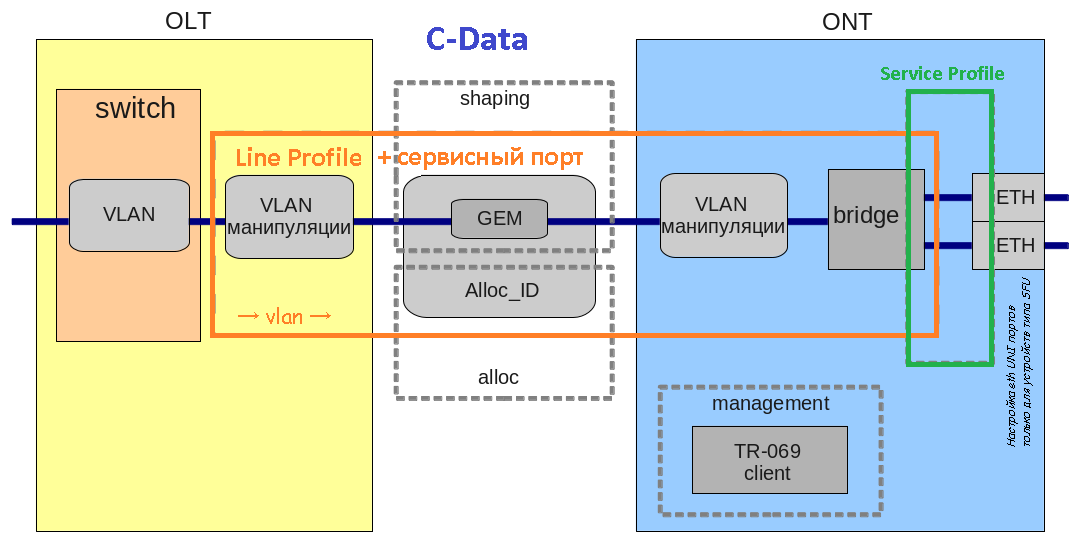

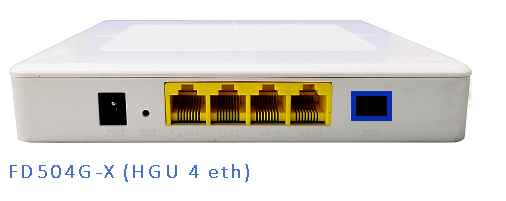

neperpbl3 Posted February 16, 2023 (edited) · Report post Описание ONU/ONT разделяются на SFU (Single Family Unit) и HGU (Home Gateway Unit) SFU (Single Family Unit) ONU/ONT SFU (Single Family Unit). Тип ONU/ONT SFU можно понимать как простое устройство уровня II, наподобие коммутатора L2 или медиаконвертера, которые просто прозрачно передают трафик с PON на eth порт(ы) клиентского ONU/ONT. Функции маршрутизации и VoIP для типа SFU не предполагаются. Для SFU используется простая настройка сервиса со станции OLT. Как правило используются клиентские терминалы с 1-м ethernet портом, (Элтекс ONT NTU-1, C-DATA ONU FD511G-X). Реже используются 2-х и 4-х портовые модели (Элтекс ONT NTU-2V, NTU-RG-14XX, C-DATA ONU FD504G-X, FD604GW-DX). Использование устройства с типом работы SFU подразумевает, что у клиента есть свой маршрутизатор или иное оборудование. Стоимость устройства SFU дешевле, т. к. дополнительные услуги (маршрутизация, телефония, ТВ) не реализованы. Устройство ONU/ONT типа SFU настраивается и управляется полностью удаленно со станции OLT через интерфейс управления OMCI. Доступ на web интерфейс клиентского ONU/ONT устройства не требуется, хотя и возможен для обновления ПО. Для настройки коммутации нужных VLAN, растегирования (native) на станции OLT создаются профили Ethernet портов клиентской ONU/ONT. Для OLT Huawei, C-DATA основные настройки ethernet портов ONU/ONT задаются в профилях сервисов (ont-srvprofile gpon profile-id 0 profile-name "srvprofile_0"). Для OLT Элтекс настройки Ethernet портов ONU/ONT задаются в разделах bridge и cross-connect. Режим обработки потока данных, интерфейса управления OMCI, отличается от режима обработки потока RG (VEIP). VEIP для SFU устройств недоступен. Для потока данных OMCI существует взаимно однозначное сопоставление (mapping) между портом GEM на стороне OLT с Ethernet портом UNI на стороне терминала ONT/ONU. Все пакеты данных могут проходить без изучения или пересылки MAC-адреса. Беспроводные интерфейсы в OMCI не разрешены. SFU оснащен встроенным IPAD. OAM из интерфейса управления OMCI поддерживает OLT при настройке и управлении Ethernet-портом SFU ONU. SFU ONU/ONT поддерживает функцию нескольких VLAN благодаря режиму моста. SFU имеет встроенным IAD. HGU (Home Gateway Unit) ONU/ONT HGU ONU/ONT - представляет собой комплексное конечное решение и может работать как в режиме моста (на подобие типа SFU), так и в режиме маршрутизации (NAT). Так же могут предоставляться дополнительные сервисы телефонии VoIP и ТВ. Стоимость устройства HGU дороже. HGU может настраиваться в роли Wi-Fi маршрутизатора (NAT) с дополнительными сервисами VoIP и ТВ. Оператор, устанавливая устройство HGU может предоставлять конечную готовую услугу без задействования дополнительного оборудования. При использовании HGU клиентам не обязательно покупать свой маршрутизатор. Также HGU может быть настроено и как обычный мост, наподобие коммутатора L2 или медиаконвертера. В таком случае его заложенный функции L3, WiFi, VoIP простаивают. Устройство HGU дороже, чем SFU. HGU Как правило, он имеет 2 ~ 4 интерфейса Ethernet, Wi-Fi и 1 USB, предоставляющие услуги Ethernet / IP, поддерживающие услуги CATV или услуги VoIP. Возможна удаленная настройка посредством протокола удаленного управления TR-069. Машинный перевод Деление между интерфейсом управления OMCI и управлением non-OMCI определяется в Virtual Ethernet interface Point (VEIP). Домен управления, не связанный с OMCI, может не только управлять всеми службами, но и управлять функциональными модулями в рамках VEIP. HGU ONU/ONT допускает только один VEIP. MIB загружается в соответствии с типом используемого устройства. Он может использовать VEIP или PTPP. VEIP виртуализирует все интерфейсы ONU. VEIP поддерживает OLT и ONU/ONT в процессе блокировки данных. ONU/ONT поддерживает VEIP для управления службами и их требуемой конфигурацией. И, следовательно, мы можем сказать, что VEIP - это виртуальный порт WAN в HGU. PPTP, который в основном является физической конечной точкой пути. Весь процесс передачи данных достигается путем отправки данных Vlan непосредственно в ONU, где они принимаются по протоколу PPTP. Другими словами, PPTP - это концепция порта локальной сети. Обычно HGU ONU/ONT предоставляет услуги Ethernet / IP / VOIP и дополнительную услугу CATV. HGU ONU/ONT поддерживает удаленное управление TR-069 и локальное и удаленное управление EMS. HGU - это устройство уровня III, которое позволяет ему также обмениваться данными на уровне IP, и это достигается за счет функции маршрутизации, и по сравнению с SFU оно также имеет функцию домашнего шлюза. Когда он соединен с брандмауэром или маршрутизатором NAT, который затем устраняет необходимость для абонента устанавливать свой собственный WiFi-маршрутизатор для распространения интернета в доме или офисе, DHCP-сервер, USB-порты, хранилище или сервер печати и т. Д. Оригинал The Non-OMCI Management domain can not only manage all services but it also manage functional modules under the VEIP. HGU ONU/ONT allows only one VEIP. MIB is uploaded as per the device type used. It can use VEIP or PTPP. VEIP virtualizes the total interfaces of ONU. VEIP supports OLT and ONU/ONT in data blocking process. ONU/ONT supports VEIP to manage the services and their required configuration. And hence we can say that VEIP is the virtual WAN port in HGU. PPTP which is basically physical path termination point. The whole data flow process is achieved by sending Vlan data directly to ONU/ONT where it is received at PPTP. In other words, PPTP is a LAN port concept. Normally HGU ONU/ONT provides Ethernet/IP service/VOIP service and optional CATV service. HGU ONU/ONT support TR-069 remote management and EMS local and remote management. HGU is a Layer-III device which makes it able to communicate on IP layer as well and this thing is achieved by routing function and compared with SFU, it has home gateway function as well. When it is coupled with firewall or NAT router which then eradicates a need for a subscriber to install its own WiFi router to distribute internet in home or office, DHCP server, USB ports, storage or print server etc. VEIP Машинный перевод Виртуальная точка интерфейса Ethernet (VEIP) как административный домен OMCI и не-административный домен OMCI (в сценариях FTTH рассматривается только протокол TR-069. SNMP не рассматривается.) В точке переключения плоскости данных ME может управляться только через OMCI и виден для домена управления, отличного от OMCI, но не поддается управлению. Аналогично, все модули UNI-side в рамках VEIP невидимы для OMCI и не могут управляться им. Они видны и управляемы только для домена управления, не связанного с OMCI. Кроме того, у каждого ONU/ONT должен быть только один VEIP. Когда ONU/ONT загружает MIB, ONU/ONT сообщает только обязательные MES и поддерживаемые необязательные MES, указанные в таблице 6-1. Он не сообщает о MES, связанных с аутентификацией LOID, мониторингом производительности и T-CONT MES канала OMCC. ONU следует использовать в соответствии с типом устройства и сообщать либо о VEIP, либо о PPTP во время загрузки MIB. SFU использует только PPTP и сообщает о нем. VEIP не следует использовать. HGU могут использовать только VEIPs и сообщать о них. PPTP не следует использовать. OLT определяет тип ONU/ONT на основе атрибута ONU/ONT Type в ME:ONU Capability. Оригинал Virtual Ethernet interface point (VEIP) as an OMCI administrative domain and a non-OMCI administrative domain (In FTTH scenarios, only the TR-069 protocol is considered. SNMP is not considered.) At the switchover point of the data plane, the ME can be managed only through the OMCI and is visible to the non-OMCI management domain, but not manageable. Similarly, all UNI-side modules under the VEIP are invisible to and cannot be managed by the OMCI. They are visible and manageable only to the non-OMCI management domain. In addition, each ONU/ONT should have only one VEIP. When the ONU/ONT uploads the MIB, the ONU/ONT reports only the mandatory MEs and supported optional MEs specified in Table 6-1. It does not report the MEs related to LOID authentication, performance monitoring, and T-CONT MEs of the OMCC channel. The ONU/ONT should be used according to the device type and report either VEIP or PPTP during MIB upload. The SFU only uses and reports PPTP. VEIP should not be used. HGUs can only use and report VEIPs. PPTP should not be used. The OLT determines the ONU/ONT type based on the ONU/ONT Type attribute in ME:ONU Capability. forum.huawei.com VEIP knowledge Пример передачи vlan на Элтекс и C-Data OMCI OMCI - Optical Network Unit Management and Control Interface OMCI ONU Management and Control Interface (OMCI) messages are used to discover ONT/ONUs for management and control. These specialized messages are sent over dedicated GEM ports established between an OLT and an ONT/ONU. The OMCI protocol allows an OLT to: Establish and release connections with the ONT. Manage the UNIs on the ONT. Request configuration information and performance statistics. Autonomously alert of events, such as a link failure. Key Points: Protocol runs over a GEM connection between the OLT and ONT. GEM connection is established while the ONU/ONT initializes. Protocol operation is asynchronous - OLT controller functions as a primary, ONU/ONT controller as secondary. Сравнительная таблица функциоанла HGU and SFU ONT Type SFU HGU Bridging/Routing Bridging/L2 Bridging/Routing/L3 WAN configuration Not support Support TR069 Not support Support NAT Not support Support WiFi Not support Support Источники youtube.com C-Data Differences between HGU ONU/ONT and SFU ONU GPON. BDCOM. Первичная настройка OLT RTF3026VWD25 GPON ONU/ONT User Manual: LAN Interface Askey Computer (Картинки-схемы) Differences between ONU/ONT and ONU, HGU and SFU!!! orfaoptic.com SFU VS HGU, What should be the difference? vsolcn.com Introduction of HGU Router and a Comparison with SFU optcore.net ONU/ONT vs. ONU/ONT vs. SFU vs. HGU: What is the Difference? SFU vs HGU halny.com ONT Wan Concept (VEIP / IP-HOST) halny.com (взята картинка-схема) forum.huawei.com VEIP knowledge forum.huawei.com Difference between SFU and HGU Сравнительная вводная таблица всех устройств Модель Тип Краткая характеристика Как настраивать Актуальная прошивка Розетка Элтекс ONT NTU-1 SFU Простой медиаконвертер 1 eth порт Профилем портов на OLT 3.28.5.10 ntu-1-3.28.5-build10.fw.bin Зеленая (APC) Элтекс ONT NTU-2V SFU/ HGU 2 eth порта + Телефон Профилем портов OLT/Создавать VEIP интерфейс Зеленая (APC) Элтекс ONT NTU-RG-1421G-Wac 4 eth порта + Телефон + Wifi Создавать VEIP интерфейс 3.50.1.2454 ntu-rg-14xx-3.50.1.2454.fw.bin Зеленая (APC) Элтекс ONT NTU-RG-1402G-W 4 eth порта + 2 порта телефон+ Wifi Создавать VEIP интерфейс 3.25.12.11 ntu-rg-14xx-3.25.12.11.fw.bin Зеленая (APC) C-data ONU FD511G-X SFU/ HGU Простой медиаконвертер 1 eth порт Профилем портов на OLT V1.3.7 Синяя (UPC) C-data ONU FD504G-X SFU/ HGU 4 eth порта Создавать VEIP интерфейс V2.4.1 Синяя (UPC) C-data ONU FD604GW-DX SFU/ HGU Wifi VoIP Router с антеннами (4 eth порта) Создавать VEIP интерфейс V2.4.7 Синяя (UPC) Просмотр ONT типа осуществляется командой на OLT C-DATA FD1608S (config-interface-gpon-0/0)# show ont capability х х3 Если смешанный тип имеет жирное выделение и тусклый цвет, то это значит, что производителем заложено два типа, но устройство работает в одном типе, которое выделено жирным. У ONU C-Data тип можно менять тип, меняя глубокие настройки устройства через служебный заводской telnet доступ. Как меня тип у Элтекс не известно Деление на SFU и HGU ONU/ONT разделяются на SFU (Single Family Unit) и HGU (Home Gateway Unit). Сравнительная вводная таблица всех устройств Модель Тип Описание Элтекс ONT NTU-1 (1 eth) SFU Устройство имеет четко определённый тип SFU Элтекс ONT NTU-2V1 (2 eth) SFU/HGU2 Устройство может работать в двух режимах. Режим SFU(NTU-1)/HGU(RG) задается в зависимости от настроек как на OLT, так и на ONT. Если на OLT и на ONT изначально нет никаких настроек, то устройство принимает режим HGU (RG). Если на клиентском ONT создать VEIP интерфейсы, то устройство примет режим HGU (RG). Если ONT сброшено на заводские настройки, а на стороне OLT в кросс-коннекте указана настройка bridge, то ONT должно принять режим SFU, на подобие NTU-1. Элтекс ONT NTU-RG-1421G-Wac Элтекс ONT NTU-RG-1402G-W C-data ONU FD511G-X (1 eth) SFU/ HGU Режим по-умолчанию SFU. Однако устройство позволяет создавать VEIP интерфейсы и может работать как маршрутизатор3. Предполагаем, что тип закладывается не жестко, а в зависимости от настроек ONU. Предполагаем, что при создании VEIP интерфейсов в таком случае устройство принимает HGU тип. Но данный вопрос досконально не изучался, т.к. использование режима HGU на данной модели не представляет интереса. C-data ONU FD504G-X (4 eth) SFU/ HGU Режим жестко задается с завода при помощи служебных глубоких настроек на самом ONU. На данный момент с завода жестко программируется режим HGU. Изменить можно через доступ к служебным настройкам посредством telnet с уникальным паролем. C-data ONU FD604GW-DX (Wifi VoIP Router) SFU/ HGU Вопрос не исследовался, т.к. не представляет интереса 1 Когда переносили ЛВС клиента Х на C-DATA FD1608S, то сработали конфигурации портов, применяемые для SFU устройств. Но, очевидно, что устройство может работать в типе HGU с возможностью создания VEIP интерфейсов. 2 Подробно разбирается в Заявка SD59259 3 Не на всех прошивках Просмотр ONT типа на OLT C-DATA FD1608S осуществляется командой (config-interface-gpon-0/0)# show ont capability х х Как смотреть тип на OLT Элтекс неизвестно. С типами SFU/HGU ситуация непростая. На большинстве оборудования тип смешанный. Вышеуказанная команда считывает возможную работу Каждый производитель закладывает свою логику выбора типа SFU/HGU. Если смешанный тип имеет жирное выделение и тусклый цвет, то это значит, что производителем заложено два типа, но устройство по-умолчанию работает в одном типе, которое выделено жирным. У ONU C-Data тип можно менять тип, меняя глубокие настройки устройства через служебный заводской telnet доступ. Как меня тип у Элтекс не известно. Элтекс ONT Визуальный эмулятор NTP-RG-1402G-W:rev.C NTU-1 NTU-2V NTU-RG-1421G-Wac NTU-RG-1402G-W C-Data ONU FD511G-X (SFU 1 eth ) Обычный простой медиаконвертер, аналог элтекс NTU-1. Самое ходовое устройство. FD504G-X (HGU 4 eth) Удобен, как коммутатор, когда нужно подключать несколько клиентов. Есть примеры, когда на одном этаже нужно подключать два клиента или клиенту подаются несколько услуг и нужно два влана выдать в два порта. Используется не часто, но решение типовое. FD604GW-DX (HGU SOHO Wifi VoIP Router) Аналог элтекс RG. Клиентское комплексное конечное решение. Настройка SFU устройств SFU - это устройство уровня 2, наподобие коммутатора L2. UNI ethernet порты на клиентской ONU/NTU управляются только со станции OLT посредством протокола OMCI. Традиционно используется на Элтекс ONT NTU-1. На OLT Eltex LTP-X Традиционно используется на Элтекс ONT NTU-1. Иногда используется на NTU-2V. Используется профиль портов В настройке кросс-коннекта указано bridge interface ont 1/32 description "11515_KofЧЧЧЧЧЧ_195.ЧЧЧ.ЧЧ.ЧЧ" serial "ELTX620FЧЧЧЧ" service 0 profile cross-connect "VLAN20ЧЧ_NTU1" service 0 profile dba "dba-00" profile ports "ntu" exit profile ports "ntu" port 0 bridge group "20" port 1 bridge group "20" (эта строчка нужна для 2-х портовой модели NTU-2V) exit profile cross-connect "VLAN20ЧЧ_NTU1" (нетегируемый) bridge bridge group "20" outer vid "2078" exit На OLT C-DATA FD1608S Используется на Элтекс ONT NTU-1 Используется на C-data ONU FD511G-X (1 eth) Линейный профиль стандартный. Только передача VLAN. Не влияет ont-lineprofile gpon profile-id 11 profile-name "LP-Vlan-Internet_Main_1" #tcont 0 dba-profile-id 0 tcont 1 dba-profile-id 1 gem add 1 tcont 1 encrypt off gem mapping 1 1 vlan 2ЧЧ5 gem mapping 1 2 vlan 2ЧЧ6 gem mapping 1 3 vlan 2ЧЧ7 gem mapping 1 4 vlan 2ЧЧ8 gem mapping 1 5 vlan 2ЧЧ9 gem mapping 1 6 vlan 2ЧЧ1 gem mapping 1 7 vlan 2ЧЧ3 gem mapping 1 8 vlan 2ЧЧ4 commit exit ! Для SFU важна настройка ont-srvprofile gpon profile-id 10 profile-name "SP-ONT-1port-all_vlans" ont-port eth 1 pots adaptive catv adaptive port vlan eth 1 transparent commit exit ! interface gpon 0/0 ont add 2 21 sn-auth "ELTX620EЧЧЧЧ" ont-lineprofile-id 11 ont-srvprofile-id 10 ont description 2 21 "117ЧЧ=TD_ЧЧЧ ЧЧЧЧЧЧ 91.195.ЧЧЧ.ЧЧЧ" ont port native-vlan 2 21 eth 1 vlan 20ЧЧ priority 0 растегирование exit service-port 567 vlan 20ЧЧ gpon 0/0 port 2 ont 21 gemport 1 multi-service user-vlan 20ЧЧ tag-action transparent Настройка HGU устройств HGU ONT - это устройство уровня 3. Может работать как в режиме моста, так и в режиме маршрутизации Коммутация vlan на ONU/NTU производится по RG модели с помощью VEIP (Virtual Ethernet interface point) интерфейсов. Устройство, находясь в типе HGU не воспринимает настройки со станции OLT для UNI ethernet портов клиентской ONU/NTU! На станции OLT эти настройки присутствуют, но они клиентская ONU/NTU их не считывает. На OLT Eltex LTP-X Используется на Элтекс ONT NTU-2V (2 eth), NTU-RG-1421G-Wac, NTU-RG-1402G-W Пример 1 interface ont 0/42 description "ЯЯ=IP_HaЧЧЧЧЧ_kab4.28_194.ЧЧЧ.ЧЧ.ЧЧЧ" serial "ELTX5C09ЧЧЧЧ" service 0 profile cross-connect "NTP_21ЧЧ" service 0 profile dba "dba-00" profile ports "ntu" (предположение, что эта настройка не работает. Нужно проверить) exit profile cross-connect "NTP_21ЧЧ" отсутствует бридж outer vid "21ЧЧ" user vid "21ЧЧ" exit Пример 2 interface ont 4/7 description "ЯЯ=OЧЧЧЧЧЧ_195.209.ЧЧ.ЧЧЧ" serial "ELTX7300ЧЧЧЧ" service 0 profile cross-connect "VLAN_20ЧЧ" service 0 profile dba "dba-00" profile ports "ntu"(предположение, что эта настройка не работает. Нужно проверить) exit profile cross-connect "VLAN_20ЧЧ" outer vid "20ЧЧ" user vid "20ЧЧ" exit На OLT C-DATA FD1608S Используется на Элтекс ONT NTU-2V (2 eth), NTU-RG-1421G-Wac, NTU-RG-1402G-W Используется на C-data ONU FD504G-X (4 eth), C-data ONU FD604GW-DX (Wifi VoIP Router) Настройки аналогичные SFU. Но сервисный профиль игнорируется Совместимость OLT C-DATA FD1608S с ONT Элтекс Приложение. Типы SFU/HGU Цитата ELTX NTU-1 (ver 1v4) C-DATA FD1608S(config)# show ont capability 0/0 1 1 ----------------------------------------------------------------------------- Frame/Slot : 0/0 Port : 1 ONT-ID : 1 ONT TYPE : Unknown Number of uplink PON ports : 0 Number of POTS ports : 0 Number of ETH ports : 0 Number of VEIP : 0 Number of CATV UNI ports : 0 Number of GEM ports : 0 Number of T-CONTs : 0 The type of flow control : PQ ELTX NTU-1:rev.B (ver 1v3) C-DATA FD1608S(config)# show ont capability 0/0 1 3 ----------------------------------------------------------------------------- Frame/Slot : 0/0 Port : 1 ONT-ID : 3 ONT TYPE : SFU Number of uplink PON ports : 1 Number of POTS ports (телефония) : 0 Number of ETH ports : 1 Number of VEIP : 0 Number of CATV UNI ports : 0 Number of GEM ports : 32 Number of T-CONTs : 8 The type of flow control : PQ ELTX NTU2V (ver 2v2) C-DATA FD1608S(config)# show ont capability 0/0 2 1 ----------------------------------------------------------------------------- Frame/Slot : 0/0 Port : 2 ONT-ID : 1 ONT TYPE : SFU/HGU Number of uplink PON ports : 1 Number of POTS ports (телефония) : 1 Number of ETH ports : 2 Number of VEIP : 1 Number of CATV UNI ports : 0 Number of GEM ports : 32 Number of T-CONTs : 8 The type of flow control : PQ ELTX NTU1421GWAC (ver 2v3) C-DATA FD1608S(config)# show ont capability 0/0 1 12 ----------------------------------------------------------------------------- Frame/Slot : 0/0 Port : 1 ONT-ID : 12 ONT TYPE : SFU/HGU Number of uplink PON ports : 1 Number of POTS ports (телефония) : 1 Number of ETH ports : 4 Number of VEIP : 1 Number of CATV UNI ports : 0 Number of GEM ports : 32 Number of T-CONTs : 8 The type of flow control : PQ ELTX NTU1402GW (ver 1v10) C-DATA FD1608S(config)# show ont capability 0/0 5 14 ----------------------------------------------------------------------------- Frame/Slot : 0/0 Port : 5 ONT-ID : 14 ONT TYPE : SFU/HGU Number of uplink PON ports : 1 Number of POTS ports (телефония) : 2 Number of ETH ports : 4 Number of VEIP : 1 Number of CATV UNI ports : 0 Number of GEM ports : 32 Number of T-CONTs : 8 The type of flow control : PQ HWTC FD511G-X (ver F690.1B C-DATA FD1608S(config)# show ont capability 0/0 7 3 ----------------------------------------------------------------------------- Frame/Slot : 0/0 Port : 7 ONT-ID : 3 ONT TYPE : SFU/HGU Number of uplink PON ports : 1 Number of POTS ports (телефония) 0 Number of ETH ports : 1 Number of VEIP : 1 Number of CATV UNI ports : 0 Number of GEM ports : 256 Number of T-CONTs : 15 The type of flow control : PQ + Car HWTC FD504G-X (ver R411.1D C-DATA FD1608S(config)# show ont capability 0/0 7 6 ----------------------------------------------------------------------------- Frame/Slot : 0/0 Port : 7 ONT-ID : 6 ONT TYPE : SFU/HGU Number of uplink PON ports : 1 Number of POTS ports (телефония) 0 Number of ETH ports : 4 Number of VEIP : 1 Number of CATV UNI ports : 0 Number of GEM ports : 127 Number of T-CONTs : 31 The type of flow control : PQ Edited February 16, 2023 by neperpbl3 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

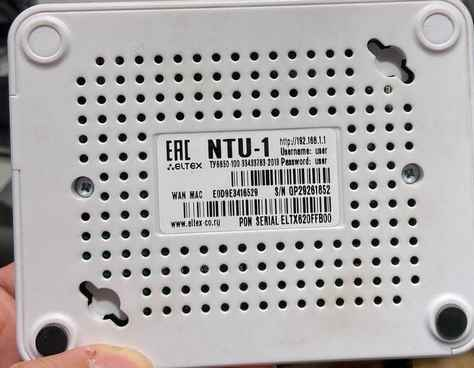

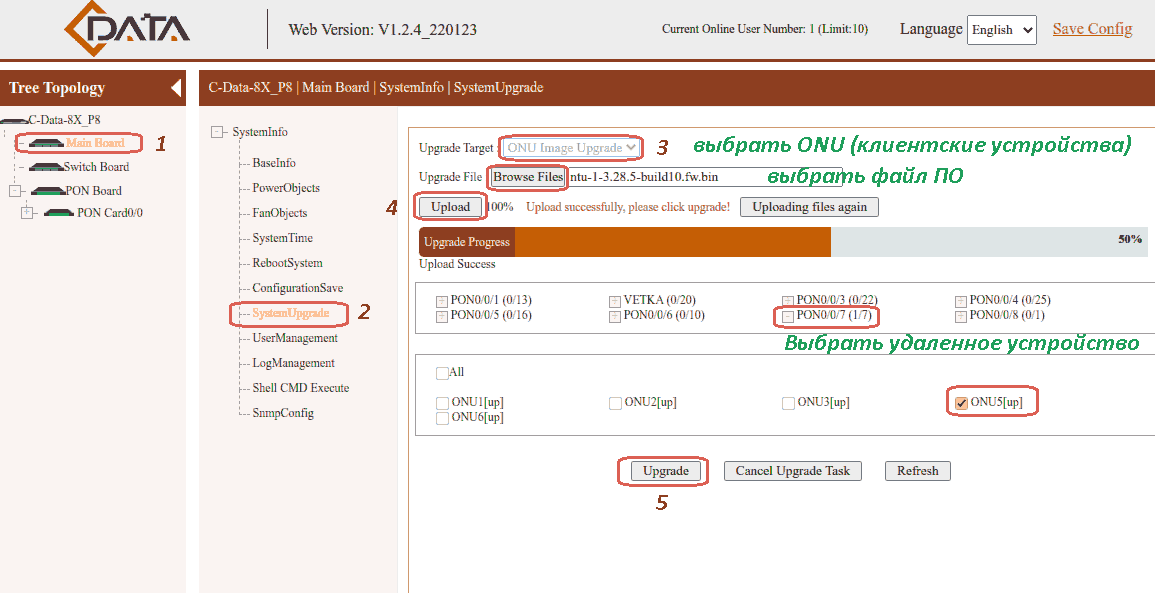

neperpbl3 Posted February 16, 2023 (edited) · Report post Проблема в работе Элтекс NTU-1 со старым ПО на OLT C-DATA FD1608S При привязки Элтекс NTU-1 со старыми прошивками к OLT C-DATA FD1608S начинает колбасить всех абонентов PON ветки. Все клиенты ветки начинают переходить в офлайн и обратно. Чтобы устранить аварию нужно остановить передачу трафика, убрав vlan на ONU/ONT, отключив сервисный порт на устройстве Элтекс со старой прошивкой. Отвязывать устройство физически с PON порта не обязательно, важно чтобы не было передачи трафика. Авария появляется не сразу, а спустя 10-15 минут после подключения к сети NTU-1. Возможно, аварийность вносит не привязка к PON линии, а именно передача клиентского трафика. Нужно быть готовым к тому, что подобная авария может возникнуть и на любой PON ветке станции OLT C-DATA FD1608S при подключении клиентких устройств Элтекс со старой прошивкой. Баг замечен на Элтекс NTU-1 с ПО 3.26.0.939. Ход действий Подключаем клиента C-DATA FD1608S(config-interface-gpon-0/0)# show ont autofind all ----------------------------------------------------------------------------- Number : 1 Frame/Slot : 0/0 Port : 2 Logic ID : 20 Ont SN : 454C5458620EЧЧЧЧ (ELTX-620EЧЧЧЧ) Password : 0000000000 Loid : user Loid Password : password OMCC Ver : 0x80 Vendor ID : ELTX Ont Version : 1v4 Ont Software Version : 3.26.0.939 Equipment ID : NTU-1 Last autofind time : Wed Feb 1 17:41:38 2023 ----------------------------------------------------------------------------- interface gpon 0/0 ont add 2 21 sn-auth "ELTX620EЧЧЧЧ" ont-lineprofile-id 11 ont-srvprofile-id 10 ont description 2 21 "11759=ЧЧЧЧЧ ЧЧЧЧЧЧЧЧЧ 91.195.ЧЧЧ.ЧЧЧ" ont port native-vlan 2 21 eth 1 vlan 20ЧЧ priority 0 exit service-port 567 vlan 20ЧЧ gpon 0/0 port 2 ont 21 gemport 1 multi-service user-vlan 20ЧЧ tag-action transparent Проверяем настройки C-DATA FD1608S(config)# show mac-address port gpon 0/0/2 ont 21 ----------------------------------------------------------------------------- Total: 1 ----------------------------------------------------------------------------- MAC VLAN Sport Port Onu Gemid MAC-Type ----------------------------------------------------------------------------- CC:5D:4E:FB:C4:ЧЧ 20ЧЧ 567 pon0/0/2 21 1 dynamic ----------------------------------------------------------------------------- C-DATA FD1608S(config-interface-gpon-0/0)# show ont version 2 21 ----------------------------------------------------------------------------- Frame/Slot : 0/0 Port : 2 ONT-ID : 21 Vendor-ID : ELTX ONT Version : 1v4 Product-ID : 0000 Equipment-ID : NTU-1 Main Software Version : 3.26.0.939 Main Software is commit : yes Main Software is active : yes Standby Software Version : 0 Standby Software is commit : no Standby Software is active : no ----------------------------------------------------------------------------- C-DATA FD1608S(config-interface-gpon-0/0)# show ont optical-info 2 all ----------------------------------------------------------------------------- F/S P ONT Voltage Tx optical Rx optical Laser bias Temperature ID (V) power(dBm) power(dBm) current(mA) (C) ---------------------------------------------------------------------------- 0/0 2 1 0.00 0.00 -30.00 0.00 0.00 0/0 2 2 3.24 2.31 -17.55 17.92 57.69 0/0 2 3 3.24 2.03 -21.74 13.31 47.80 0/0 2 4 3.28 2.69 -22.60 18.87 65.57 0/0 2 5 3.22 2.41 -17.67 15.62 51.27 0/0 2 6 3.20 2.61 -17.96 15.87 42.37 0/0 2 7 3.20 2.22 -23.19 29.15 64.27 0/0 2 8 3.28 2.34 -21.14 12.29 34.96 0/0 2 9 3.30 2.53 -19.91 13.31 39.90 0/0 2 10 3.22 2.50 -18.63 16.38 56.21 0/0 2 11 3.30 2.32 -20.04 14.95 42.37 0/0 2 12 3.22 2.36 -18.93 15.75 52.99 0/0 2 13 3.28 2.56 -19.10 13.06 39.41 0/0 2 14 3.24 2.17 -18.70 14.85 53.73 0/0 2 15 3.28 2.60 -18.67 14.34 38.91 0/0 2 16 3.22 2.24 -19.21 14.85 58.18 0/0 2 17 3.32 2.25 -17.72 13.57 45.83 0/0 2 18 3.22 2.15 -18.15 18.43 56.21 0/0 2 19 3.28 2.01 -21.49 21.27 52.96 0/0 2 20 0.00 0.00 -30.00 0.00 0.00 0/0 2 21 3.32 2.73 -18.54 17.92 57.69 0/0 2 128 ----------------------------------------------------------------------------- C-DATA FD1608S(config-interface-gpon-0/0)# show ont postback optical-info 2 all ----------------------------------------------------------------------------- F/S Port ONT OLT Rx ONT ID power(dBm) ---------------------------------------------------------------------------- 0/0 2 1 -23.79 0/0 2 2 -19.08 0/0 2 3 -24.43 0/0 2 4 -24.94 0/0 2 5 -20.18 0/0 2 6 -18.99 0/0 2 7 -25.19 0/0 2 8 -22.61 0/0 2 9 -21.58 0/0 2 10 -20.62 0/0 2 11 -24.28 0/0 2 12 -20.14 0/0 2 13 -21.65 0/0 2 14 -20.90 0/0 2 15 -20.25 0/0 2 16 -21.65 0/0 2 17 -21.01 0/0 2 18 -19.24 0/0 2 19 -22.90 0/0 2 20 -24.49 0/0 2 21 -20.01 ---------------------------------------------------------------------------- C-DATA FD1608S(config-interface-gpon-0/0)# show ont info 2 all ---------------------------------------------------------------------------------------------------- F/S P ONT SN Control Run Config Match Last Desc ID flag state state state down-cause --------------------------------------------------------------------------------------------------- 0/0 2 1 ELTX5F00ЧЧЧЧ Active Online success match -- Ч 0/0 2 2 ELTX620ЧЧЧЧЧ Active Online success match -- Ч 0/0 2 3 ELTX6217ЧЧЧЧ Active Online success match -- Ч 0/0 2 4 ELTX620ЧЧЧЧЧ Active Online success match -- Ч 0/0 2 5 ELTX620ЧЧЧЧЧ Active Online success match -- Ч 0/0 2 6 ELTX62ЧЧЧЧЧЧ Active Online success match -- Ч 0/0 2 7 ELTX620ЧЧЧЧЧ Active Online success match -- Ч 0/0 2 8 ELTX621ЧЧЧЧЧ Active Online success match -- Ч 0/0 2 9 ELTX621ЧЧЧЧЧ Active Online success match -- Ч1 0/0 2 10 ELTX6212ЧЧЧЧ Active Online success match -- Ч 0/0 2 11 ELTX620ЧЧЧЧЧ Active Online success match -- Ч 0/0 2 12 ELTX62105ЧЧЧ Active Online success match -- Ч 0/0 2 13 ELTX621ЧЧЧЧЧ Active Online success match -- Ч 0/0 2 14 ELTX6212ЧЧЧЧ Active Online success match -- Ч 0/0 2 15 ELTX620FЧЧЧЧ Active Online success match -- Ч 0/0 2 16 ELTX6219ЧЧЧЧ Active Online success match -- Ч 0/0 2 17 ELTX62136ЧЧЧ Active Online success match -- Ч 0/0 2 18 ELTX620FЧЧЧЧ Active Online success match -- Ч 0/0 2 19 ELTX6207ЧЧЧЧ Active Online success match -- Ч 0/0 2 20 ELTX5F0ЧЧЧЧЧ Active Online success mismatch -- Ч 0/0 2 21 ELTX620EЧЧЧЧ Active Online success match -- ЧЧЧ 0/0 2 128 222222222222 Active Offline initial initial -- ---------------------------------------------------------------------------------------------------- Total: 22, online: 21, deactive: 0, failed: 0 Проверяем работу интерета на стороне клиента. Убираем передачу трафика от клиента. Отвязываем сервисный порт, чтобы предотвратить аварию аварийность. C-DATA FD1608S(config)# no service-port 567 Обновляем прошивку через WEB на ntu-1-3.28.5-build10.fw.bin В CLI логах появятся сообщения C-DATA FD1608S# GPON_DRV[627]: ONT upgrade is start C-DATA FD1608S# GPON_DRV[627]: ONT upgrade is complete Проверяем версию. Удостоверяемся, что версия последняя C-DATA FD1608S(config-interface-gpon-0/0)# show ont version 2 21 ----------------------------------------------------------------------------- Frame/Slot : 0/0 Port : 2 ONT-ID : 21 Vendor-ID : ELTX ONT Version : 1v4 Product-ID : 0000 Equipment-ID : NTU-1 Main Software Version : 3.28.5.10 Main Software is commit : yes Main Software is active : yes Standby Software Version : 3.26.0.939 (старая прошивка) Standby Software is commit : no Standby Software is active : no Возвращаем передачу трафика клиенту во vlan 20ЧЧ C-DATA FD1608S(config)# service-port 567 vlan 20ЧЧ gpon 0/0 port 2 ont 21 gemport 1 multi-service user-vlan 20ЧЧ tag-action transparent Edited February 16, 2023 by neperpbl3 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
