Зеркалирование агрегированных портов на D-Link

Возможно ли отзеркалить 5 пар агрегированных 1G портов в один 10G (many-to-one).
Например, на DXS-1210-12SC.

P.S. На агрегированных портах при этом будет находится n-число VLAN.
На 10G порту необходимо получить суммарный трафик. Желательно, тоже во VLAN(TAG).
Но не обязательно. Подойдёт и нативный VLAN.




Share this post


Link to post
Share on other sites

Уточню задачу - необходимо "собрать" трафик с агрегированных портов  пяти коммутаторов DGS-3120-24SC в один 10G  порт и "отдать" его в СОРМ.

Решаемо? Если "да", то каким образом и на каких "железках" реализовать?

Share this post


Link to post
Share on other sites

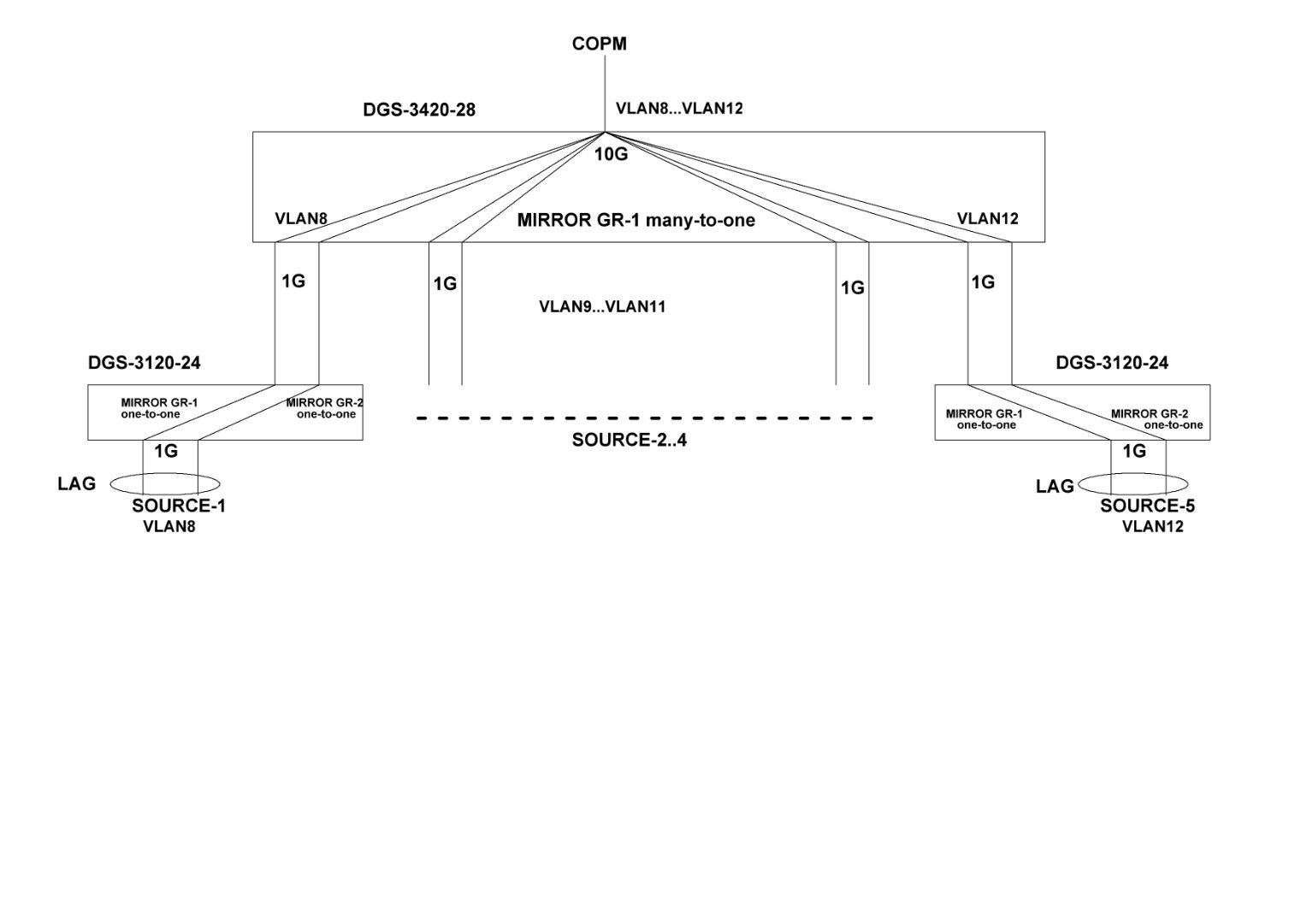

Коллеги, как считаете, такая схема работоспособна?

Если "да", то какие подводные камни могут быть?


Share this post


Link to post
Share on other sites

54 минуты назад, AlKov сказал:

какие подводные камни могут быть

Дропы.

По LAG не совсем понятно. Если у вас на 3120 два гигабитных порта, объединенных в LAG, то суммарный трафик по ним может быть до 4 Гбит/с, соответственно для зеркала 1:1 нужно не два, а четыре гигабитных порта на 3420.



Share this post


Link to post
Share on other sites

Цитата

Если у вас на 3120 два гигабитных порта, объединенных в LAG, то суммарный трафик по ним может быть до 4 Гбит/с

Эээммм.. А это как?? Откуда "удвоение" возмётся?

Ну да ладно.. Даже если всё так, схема не взлетела.. Наступил на детские грабли - "петля" на 3420..

Вообще-то ожидаемо - фактически физически "замкнул" пару портов..



Вынос мозга продолжется... :(

Share this post


Link to post
Share on other sites

6 минут назад, AlKov сказал:

Откуда "удвоение" возмётся?

Входящий 1G. Исходящий 1G. Суммарно 2G.

Поскольку при зеркалировании трафик льется только входящий, соответственно на зеркалирование N портов нужно 2N таких же портов.

Это как-бы давно известный нюанс зеркалирования.

И если сплиттерами оптику зеркалировать нужно, то тоже нужно 2N портов, по той же причине.



9 минут назад, AlKov сказал:

Наступил на детские грабли - "петля" на 3420

Не знаю, как на D-Link, но если зеркалирование не реализовано в командах CLI, то всегда можно выключить mac-learning и отключить/заблокировать STP.

Будет тот же RSPAN.

Share this post


Link to post
Share on other sites

Вам просто надо с каждого коммутатора зеркало (1 или 2 кабеля по 1г), подключить в какой-то другой коммутатор, в котором есть порты 1Г и 10Г для подачи на сорм.



Все, что придет в него в виде зеркал от длинков попадет в 10Г порт на выход.



Что бы уйти от петель и т.п., нужно настроить трафик сегментацию, порт секьюри или как там оно сейчас у длинка называется, то есть настройка, которая запрещает передавать данные между портами, а только в порт назначения 10Г.



Но в любом случае, такое зеркалирование всегда проблемное, т.к. где-то скорость в 1Г упирается, где-то потери, будут постоянные не стыковки на СОРМ.



СОРМ нужно подключать в разрыв локалки и бордера, где оптический линк и брать оптическое зеркало. Если 2 таких линка то два оптических зеркала.

Share this post


Link to post
Share on other sites

Блин! Не пойму, почему-то перестало работать цитирование на форуме..



Вообщем, вроде как разрулил бЯду. :-)

От петель помогло traffic_segmentation в null всех зеркалируемых портов всех коммутаторов.

MAC learning тоже отключил, детектор петель оставил.

Насчёт нехватки полосы - суммарный трафик у меня выходит не более 1,8Гб/с в ЧНН. Роста не предвидится.

Думаю, что для сдачи СОРМ хватит. Ну а потом, скорее всего, вся эта байда станет никому не интересна. :-)

Share this post


Link to post
Share on other sites

Цитата

Четыре.

Это уже дебри технологии. Обычно оптическое зеркало считается одно, в котором двух волоконный модуль и 2 сплиттера, разбивают канал на 2 волокна, подключаемых к сорму. Поэтому 2 зеркала будут 4 волокна. На современном оборудовании СОРМ стоит 4 порта для приема зеркала по 10Г каждый.
