Распиновка и протокол консоли NetGear XS

[jffulcrum]

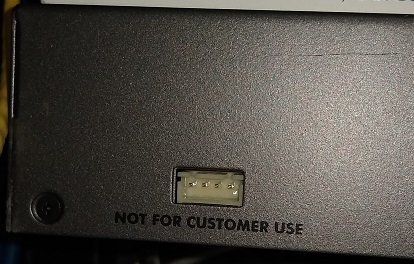

Свитчик XS716T решил уйти в нирвану (вроде как режим Recovery) и выходить упорно не собирается. Применение передовых методов убеждения, включающих некоторые отборные ругательства на китайском, результата не дали. У жЫвотного имеется ретирадное отверстие, должное быть консолью, но сведений о распиновке и протоколе нагуглить быстро не удалось. Понятно, что можно подобрать методом тыка по приборам, но шанс что-нибудь коротнуть пока останавливает. Если у кого есть инфа по разъему и приёмам работы - прошу поделиться.



[jffulcrum]

Свитч в итоге вышел из комы сам, но нужные данные нашел:



S3300 Bricked Firmware Recovery Howto - NETGEAR Communities



Цитата

1: empty. 2: TX/Output. 3: RX/Input. 4. GND/Ground



Проверил  - подходят настройки и к XS серии, во всяком случае вывод в консоли есть.
