BDCOM организация кольцевой сети

Reply to this topic

proftp666

proftp666
Posted

Здравствуйте.

Хотим организовать сеть в виде колец.

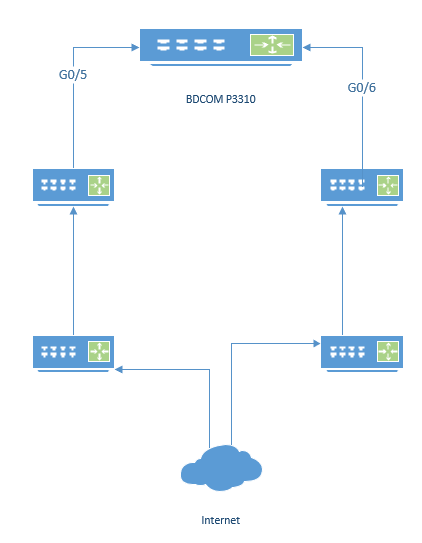

В итоге если к примеру одна линия упадет, то по другой линии интернет будет подаваться. Схему приложил.

Вопрос как это настраивается на  BDCOM? Не могу найти мануал, какие команды или функции использовать.

Подскажите пожалуйста.


Share this post

Link to post
Share on other sites

nicodemus

nicodemus
Posted

А до этого что за коммутаторы? Мы организовали через SNR-S2995G-12FX по erps, разрыв делали между такими свитчами, на последних прошивках бдкома 36хх так же есть erps, вот насчет 3310 сказать не могу, тем более не понятно какая у вас ревизия.

Share this post

Link to post
Share on other sites

nicodemus

nicodemus
Posted (edited)

https://nag.ru/material/26437 На всех где можно. В цепочке без erps может быть только один свитч. Разрыва настраивается на 2 смежных свитчах. Но можно через один настраивать. У нас snr(common)>bdcom>snr(owner)><snr(neighbour)>bdcom>и опять первый snr(common)

Edited by nicodemus

Share this post

Link to post
Share on other sites

nicodemus

nicodemus
Posted (edited)

Вам выше статью прислали, там всё описано.

Скрытый текст

#создаем VLAN, который будем защищать и VLAN, в котором будет ходить служебный #трафик ERPS
WEST(config)#vlan 2-3
#заходим в настройки конфигурирования MST
WEST(config)#spanning-tree mst configuration
#cоздаем экземпляр MST, который будем защищать с помощью ERPS
WEST(config-mstp-region)#instance 1 vlan 1-3
WEST(config-mstp-region)#exit
#создаем erps-кольцо test_ring1
WEST(config)#erps-ring test_ring1
#создаем erps-экземпляр 1
WEST(config-erps-ring)#erps-instance 1
#указываем, какой экземпляр MST  будем защищать
WEST(config-erps-ring-inst-1)#protected-instance 1
#указываем, в каком VLAN"e будет ходить служебный трафик ERPS
WEST(config-erps-ring-inst-1)#control-vlan 2
#указываем, что port0 будет выполнять функцию "RPL owner"
WEST(config-erps-ring-inst-1)#rpl port0 owner
WEST(config-erps-ring-inst-1)#exit
WEST(config-erps-ring)#exit
WEST(config)#interface ethernet 1/0/23
#Переводим порт в режим транка, чтобы control и protected vlan’ы могли ходить
WEST(config-if-ethernet1/0/23)#switchport mode trunk
#назначаем интерфейсу ethetrnet1/0/23 роль port0(в данном случае роль будет RPL #owner)
WEST(config-if-ethernet1/0/23)#erps-ring test_ring1 port0
WEST(config-if-ethernet1/0/23)#interface ethernet 1/0/24
#назначаем интерфейсу ethetrnet1/0/24 роль port1(в данном случае роль будет #"по-умолчанию" - RPL common)
WEST(config-if-ethernet1/0/24)#erps-ring test_ring1 port1

Скрытый текст

Настройка коммутатора NORTH:

Настройка коммутатора NORTH производится аналогично WEST, кроме роли порта port0. Поскольку с другой стороны линка будет RPL owner, то port0 должен быть neighbour.

#указываем, что port0 будет выполнять функцию "RPL neighbour"
WEST(config-erps-ring-inst-1)#rpl port0 neighbour

В схеме мы видим, что port0 коммутатора WEST смотрит на port0 NORTH. Это вполне нормально, поскольку мы сами определяем значения port0 и port1. Port0 может смотреть как на port0, так и на port1. С port1 аналогично. Главное, чтобы соблюдалось правило: owner смотрит на neighbour, а common на common.

Настройка коммутатора EAST:

Настройка коммутатора EAST осуществляется аналогично WEST и NORTH, за исключением того, что на EAST роли портов port0 и port1 не указываются, будут ли они RPL owner или neighbour, т.е. они становятся по умолчанию RPL common.

В схеме и в приложенном конфиг-файле номера портов, участвующих в создании ERPS-кольца отличаются, т.к. используются разные модели коммутаторов.

Вот pdf для настройки кольца на свитчах bdcom, подходит для olt bdcom старших моделей 36хх

Chapter 4 ERPS Introduction

15-Fast Ethernet Ring Protection Configuration.pdf

Edited by nicodemus

Share this post

Link to post
Share on other sites

nicodemus

nicodemus
Posted

Пока негде проверить, сейчас в кольце бдкомы стоят но просто пропускают. Буду пробовать common портами настраивать, посмотрю что получится. Стоит на p3608b 84961.

Share this post

Link to post
Share on other sites

tedeev

tedeev
Posted (edited)

4. How to configure back-up link in Switch

Switch#config

Switch_config#no spanning-tree

Switch_config#backup-link-group 1backup-link-group 1

Switch_config#interface GigaEthernet 0/5

Switch_config_g0/5#backup-link-group 1 active

Switch_config_g0/6#backup-link-group 1 backup



12. How to do port level redundancy in EPON using with 2:N Splitter

Switch#

Switch_config#epon b-psg

Switch_config#interface psG 0/1

Switch_config_psg0/1#epon psg member active ePON 0/1

Switch_config_psg0/1#epon psg member standby ePON 0/2

Switch_config_gpsg0/1#no shut

Switch_config_gpsg0/1#exit

Switch_config#exit

Switch#wr all




Edited by tedeev
