Настройка коммутатора accton edge-core as4610-54p

[Ryanb]

Добрый день! Нужно настроить коммутатор accton edge-core as4610-54p. Я не могу войти в консоль через консольный кабель. Как это сделать?
Также невозможно загрузить pica OS с официального сайта. Они пишут, что для этого мы должны быть их партнерами, на данный момент это невозможно.

Возможно ли загрузить другую ОС?

[witch]

при загрузке комутатора, в коносль чтонибудь сыпится?

[Ryanb]

В 09.09.2022 в 12:39, witch сказал:

при загрузке комутатора, в коносль чтонибудь сыпится?

Нет, ничего



[witch]

проверяйте СОМ порт и кабель. хотябы мусор должен сыпаться

[witch]

WIRING MAP FOR SERIAL CABLE
The serial port’s configuration requirements are as follows:
◆ Default Baud rate—115,200 bps
◆ Character Size—8 Characters
◆ Parity—None
◆ Stop bit—One
◆ Data bits—8
◆ Flow control—none
Table 5: Serial Cable Wiring
Switch’s 9-Pin
Serial Port               Null Modem		PC’s 9-Pin DTE Port
6 RXD (receive data) <--------------------- 3 TXD (transmit data)
3 TXD (transmit data) ---------------------> 2 RXD (receive data)
5 SGND (signal ground) ----------------------- 5 SGND (signal ground)
No other pins are used.



[Ryanb]

В 09.09.2022 в 13:19, witch сказал:

проверяйте СОМ порт и кабель. хотябы мусор должен сыпаться

Проверил. Подключался к cisco 2960. Там зашло сразу. Здесь же не получается.

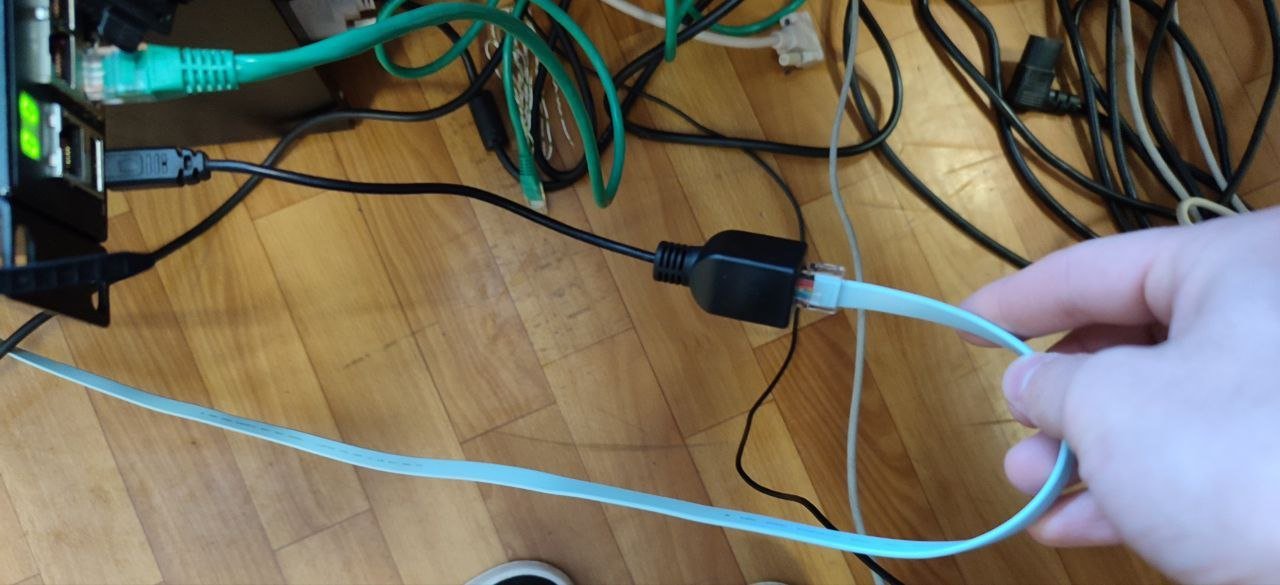

У edge core имеется специальный переходник с rg45 на micro, но даже с ним все равно войти не выходит.

Edited September 9, 2022 by Ryanb

[VolanD666]

А скинуть его пробовали? Там может параметры COM порта нестандартные?

[jffulcrum]

Возможно, он был частью стека, у него индикатор Stack ID что показывает?

[Ryanb]

В 09.09.2022 в 20:29, jffulcrum сказал:

Возможно, он был частью стека, у него индикатор Stack ID что показывает?

Извиняюсь за долгий ответ.

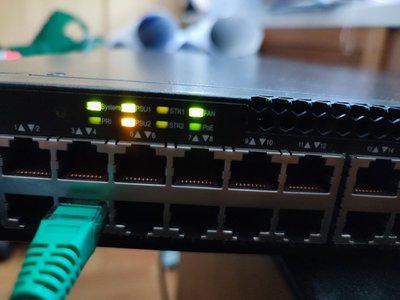

Если это индикаторы STK1 и STK2, то ничего.

[Ryanb]

В 09.09.2022 в 17:56, VolanD666 сказал:

А скинуть его пробовали? Там может параметры COM порта нестандартные?

Не понятно как это сделать, потому что в консольку не заходит, а кнопок на нем нет

[VolanD666]

В 15.09.2022 в 17:43, Ryanb сказал:

Не понятно как это сделать, потому что в консольку не заходит, а кнопок на нем нет

А в инструкции что про это написано? как его скидывать? Там может перемычка какая-то есть?

[jffulcrum]

В 15.09.2022 в 17:59, VolanD666 сказал:

А в инструкции что про это написано? как его скидывать? Там может перемычка какая-то есть?

Если и есть, инфа только в сервис-мануале. У этих коммутаторов, судя по намекам на сайте edgecore, есть hardened режим, делающий бесполезным кражу оборудования. Если он был взведен предыдущим владельцем, то в консоли ничего не будет, ровно как у топикстартера. Еще, конечно вариант, что BootROM сдох, на это косвенно указывают не горящие индикаторы стека.

[sirmax]

3 часа назад, jffulcrum сказал:

Если и есть, инфа только в сервис-мануале. У этих коммутаторов, судя по намекам на сайте edgecore, есть hardened режим, делающий бесполезным кражу оборудования. Если он был взведен предыдущим владельцем, то в консоли ничего не будет, ровно как у топикстартера. Еще, конечно вариант, что BootROM сдох, на это косвенно указывают не горящие индикаторы стека.

Не скажу конкретно за это , но хпрденед ломают вливая дамп на программаторе



правда для этого нужен второй свитч
