Километрическое затухание G.654

[Bachaa]

Подвязывают меня поварить немного TEA Next.  Уточнил нормы. Говорят РТ требует километрическое не выше 0,17 дБ на 1550, а сварки не более 0,03. То, что оно не очень хорошо варится на аппаратах фуджикуры мне подтвердили в Концепт Технологиях. Но методом проб, проб и проб где-то в недрах Ростелеком они нашли алгоритм костыля, который помогает сварить это волокно на новых фуджикурах. Фиг с ним, мне дадут поварить новую Сумитому. Она как то более дружелюбна к этому волокну.



Запросил я паспорта на строительные длины. В этом нашел один косячок, видимо на 1310 замерили, но ладно. Хотя требует уточнения. Подрядчик входной контроль вряд ли делал. Другие цифры в этом паспорте весьма неплохи.

Но тут открываю следующий паспорт. Километрическое плавает при измерении с разных сторон одного волокна? Смотрю еще один паспорт. Я с таким на обычных 652 волокнах не сталкивался. А тут вот получается еще зависит от направления.







[RialCom.ru]

Роснано ?

[frol13]

10 часов назад, Bachaa сказал:

Километрическое плавает при измерении с разных сторон одного волокна?

Да. Плавает диаметр модового пятна.

10 часов назад, Bachaa сказал:

Я с таким на обычных 652 волокнах не сталкивался. А тут вот получается еще зависит от направления.

И на 652-х бывает, но значительно реже. Технологически волокно проще и дешевле и проще забраковать, чем иметь кучу вопросов.

654 по технологии сложнее, цена выше-все должно пойти в дело.

Метод измерения, кстати, согласно ГОСТ Р МЭК предписывает измерять с двух сторон и находить полусреднее. На окончательной стадии с муфтами-это обязательно. На промежуточных -обычно измеряют с одной стороны, если не в норме, то и со второй. А вообще-то, как заказчик предпишет.



10 часов назад, Bachaa сказал:

Подвязывают меня поварить немного TEA Next.

А где это географически, интересно?

[Bachaa]

В 17.08.2022 в 07:37, frol13 сказал:

А где это географически, интересно?

Москва. Перемычка М9-М10



В 17.08.2022 в 07:37, frol13 сказал:

Метод измерения, кстати, согласно ГОСТ Р МЭК предписывает измерять с двух сторон и находить полусреднее.

Спасибо, не знал.



В 17.08.2022 в 07:37, frol13 сказал:

На окончательной стадии с муфтами-это обязательно.

Там по краям строительные длины при вводе в АТС выполнены кабелем 652. Он еще и негорючий, видимо. Как быть в этом случае? В измерениях выставлять маркеры за вычетом этого участка? Мне тут говорили, что на других участках подрядчики делали измерения подключая рефлектометр к концам построенной линии через УПОВ, чтобы исключить потери на коммутации в кроссе.

[frol13]

54 минуты назад, Bachaa сказал:

Там по краям строительные длины при вводе в АТС выполнены кабелем 652. Он еще и негорючий, видимо. Как быть в этом случае?

Получите разъяснения у Заказчика. В этом проекте много причуд.

[Hoper]

Интересно расстояния какие  примерно между муфтами, если не секрет.

[Bachaa]

Между городами 4км. В городе хотели сделать 2км, но реалии такие, что от 1300 до 1700.



В 17.08.2022 в 09:53, frol13 сказал:

Получите разъяснения у Заказчика. В этом проекте много причуд.

Да, будем ждать разъяснений. В Москве местные пока не обладали всей полнотой информации. Проект запустили с северной столицы, там я так понимаю знаний поболее накопили уже.

[NikeC]

Если вдруг согласишься - напиши, расскажу, в каком режиме лучше варить.

Сразу скажу, что при сдаче нужно будет измерять как рефлектометром, так и измерителем мощности - такова нормативка РТК.

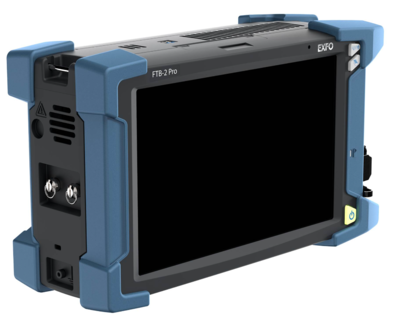

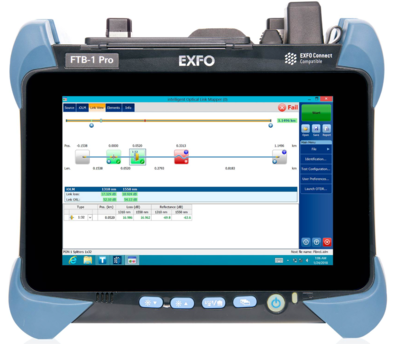

Рефлектометр нужно иметь хороший - типа EXFO FTB-750. Если что - можно обсудить аренду, но возможно это бремя ложится полностью на технадзор

Edited August 17, 2022 by NikeC

[NikeC]

В 17.08.2022 в 15:28, Bachaa сказал:

Проект запустили с северной столицы, там я так понимаю знаний поболее накопили уже.

никак нет. Линия идет от границы с Латвией на Восток с ответвлением в Москву. На Питер еще ничего не строили пока

[Bachaa]

В 17.08.2022 в 16:07, NikeC сказал:

Если вдруг согласишься - напиши, расскажу, в каком режиме лучше варить.

Вот это будет большая помощь! Обязательно напишу.

[Hoper]

Москва. Перемычка М9-М10

Не понял  , думал по Резиновой



[Bachaa]

В 17.08.2022 в 18:06, Hoper сказал:

Перемычка М9-М10

Длина перемычки 21 км. Вы знаете где М9 и М10 находятся?

[Hoper]

В 17.08.2022 в 18:06, Hoper сказал:

Москва. Перемычка М9-М10

Не понял  , думал по Резиновую







 Я думал в Москве



[Hoper]

В 17.08.2022 в 18:08, Bachaa сказал:

Длина перемычки 21 км. Вы знаете где М9 и М10 находятся?

Вот именно ,   я  посмотрел  в гугле,  и я понял что это точки в Москве: Сущёвский вал26

 и  Бутлерова7.

[Bachaa]

Сегодня состоялся любопытный диалог с кем то ответственным от генподрядчика по поводу волокон, которые не прошли нормы. На что получил ответ, что в РТ была комиссия, которая приняла решение пропустить эти барабаны и что даже с учетом повышенного затухания некоторых волокон некоторых строительных длин в целом вся линия должна войти в расчетные цифры. Ну главное они там этот вопрос обсудили. Это уже хорошо.



В протоколе испытаний увидел интересную информацию по испытанию на различные воздействия на кабель. Удары, кручения, нагрузки и т.д.

Интересно как часто такие испытания заводы проводят для типовых конструкций кабеля. Возни то прилично получается. Кабели проверяют на каждый чих.



Для проекта кто-то придумал отдельную нормативку.

Что есть оконный метод?



Что я еще спрашивал..  На вопрос какой кабель с какой стороны заводить в муфту не ответили. Говорят в проекте этого нет. Я читал проект. Этого там нет. Но тем не менее. Буду трясти дальше, вопрос интересный. Также насколько я понял РТ требует укладку КДЗС в один уровень. Один модуль на кассету. На вопрос следует ли делить модуль пополам на каждый ложемент или гнать все подряд тоже не получил ответа. Буду трясти дальше.



По поводу сварки. Сказали есть некие настройки, которые помогут получать наилучший результат. Видимо это то, о чем писал @NikeC



[frol13]

6 минут назад, Bachaa сказал:

Что есть оконный метод?

Просмотр рефлектограммы скользящим окном из двух курсоров, расположенных на фиксированном расстоянии, обычно несколько км. Здесь поминается 3км.

8 минут назад, Bachaa сказал:

Ну может это мне интересно.

Там сверху подпись о содержании конфиденциальной информации. Так вот она и утекает.:)



10 минут назад, Bachaa сказал:

вот такой интересный раздел.

Накруговертили, однако.

[Bachaa]

В 22.08.2022 в 21:20, frol13 сказал:

Так вот она и утекает.:)

Да, так вот и бывает. Я пока ничего не подписывал :)

[NikeC]

вот так вот и узнаешь инсайды про продукцию конкурентов. Правда, это уже не имеет большого значения - примерно как и режимы в сварочнике Сумитомо:).

В 22.08.2022 в 21:11, Bachaa сказал:

Сказали есть некие настройки, которые помогут получать наилучший результат. Видимо это то, о чем писал @NikeC

Удивительно, что ещё мои контакты для этого не дали.

[Hoper]

В 22.08.2022 в 22:19, NikeC сказал:

Правда, это уже не имеет большого значения - примерно как и режимы в сварочнике Сумитомо:).

Какая-то жуткая фраза.

[frol13]

37 минут назад, NikeC сказал:

Правда, это уже не имеет большого значения - примерно как и режимы в сварочнике Сумитомо:).

Режимы в сварочнике, сколь знаю, ОВС совместно с РТК подбирал. Даже новые рецепты создавали. И они, сколь знаю, секрета из этого не делают. Даже в презентацию свою учебную их включили. Только большинству они не нужны.:)

Кстати, они могут этому научить.:)



18 минут назад, Hoper сказал:

Какая-то жуткая фраза.

Реалистичная. Варить по этому рецепту практически нечего. Суповой набор не собирается.:)

[Hoper]

В 22.08.2022 в 22:54, frol13 сказал:

Реалистичная. Варить по этому рецепту практически нечего. Суповой набор не собирается.:)

По оптимистичнее, свекла  для борща закончилась?:)



[NikeC]

В 22.08.2022 в 23:14, Hoper сказал:

свекла  для борща закончилась

нори для мисо

[Hoper]

В 22.08.2022 в 23:20, NikeC сказал:

нори для мисо

А как же разговоры  что нори закуплен и  для всех  всем хватит на всей территории  от прибалтики  до Китая?



[NikeC]

В 22.08.2022 в 23:25, Hoper сказал:

А как же разговоры

-А вот мой сосед говорит, что он в свои 80 может.

-Так и вы тоже говорите

[Hoper]

Интересно ,при таких решениях, этот проект реализуем был до 2024 года?
