Последствия после грозы.

[_NIKITICH_]

Добрый день! У меня случилась беда После грозы отвалились все 4 камеры. При этом видеорегистратор работает со своим монитором нормально отображает меню и т.п. Камеры проверял по отдельности, тоже работают.

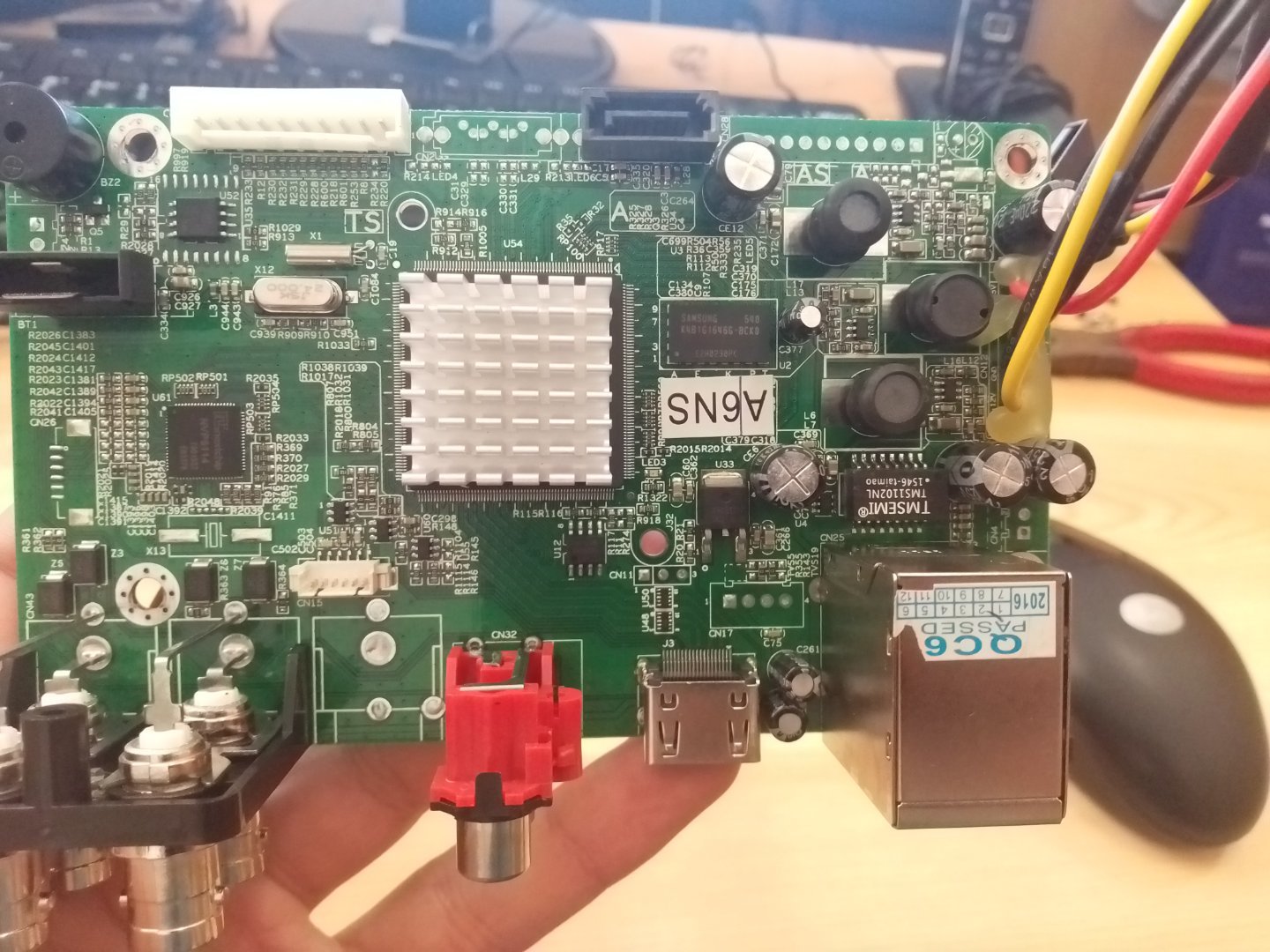

Перегораний на плате не заметил, модель регистратора Optimus H.264 (Цифровой видеорегистратор) аналоговый видеорегистратор.

Прошу вашей консультации.

[KonBez]

@_NIKITICH_ Камеры аналоговые или цифровые? В регистраторе есть настройки режима каналов IP/аналог?

[sheft]

В 19.07.2022 в 14:23, KonBez сказал:

 Камеры аналоговые или цифровые? В регистраторе есть настройки режим

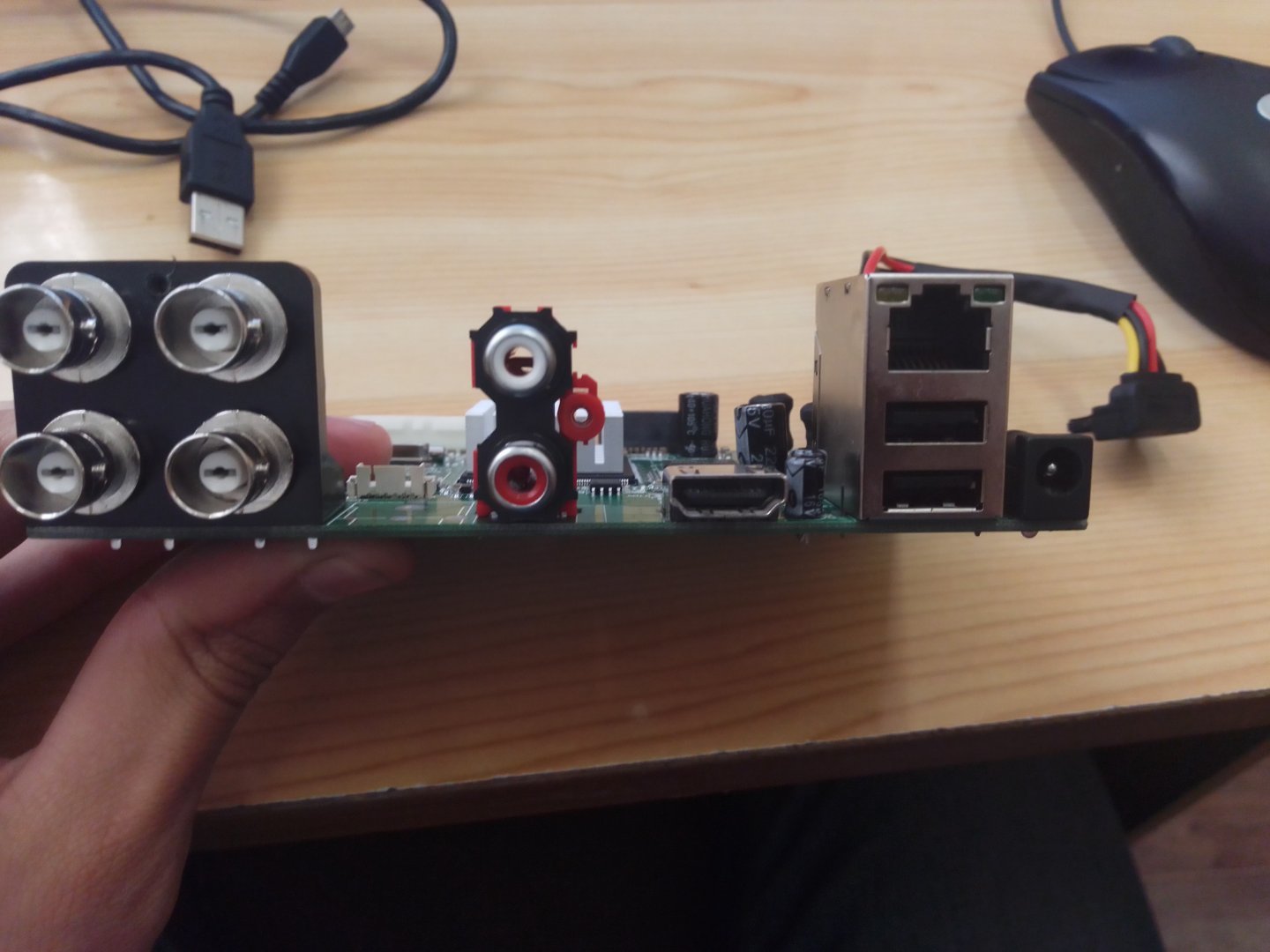

судя по фото выше и байонетам на регистраторе - камеры аналоговые...



В 19.07.2022 в 14:00, _NIKITICH_ сказал:

Камеры проверял по отдельности, тоже работают.

блок питания при этом какой был подключен? отдельный или тот же что и был?

[_NIKITICH_]

В 19.07.2022 в 17:16, sheft сказал:

судя по фото выше и байонетам на регистраторе - камеры аналоговые...



блок питания при этом какой был подключен? отдельный или тот же что и был?

Камеры работают, блок питания исправен. На данный момент камеры подключены к такому же рабочему (запасному) видеорегистратору и все работает.

[YuryD]

В 19.07.2022 в 19:36, _NIKITICH_ сказал:

Камеры работают, блок питания исправен. На данный момент камеры подключены к такому же рабочему (запасному) видеорегистратору и все работает.

 Скорее вылетели входные аналоговые входы. Проверить можно только вход на коаксиале - тестером должно быть 75 Ом. Далее - в топку, или искать донора на входную ис, но дешевле новое купить. Раз 4 канала разом, тут сами думайте... Выжечь 4 смд и трансы на входе - возможно, но маловероятно, скорее ис входная померла.



[straus]

В 19.07.2022 в 14:00, _NIKITICH_ сказал:

Прошу вашей консультации.

Ну сгорел. Требует ремонта.

Вот и вся консультация.

[sdy_moscow]

В 19.07.2022 в 19:07, straus сказал:

Ну сгорел. Требует ремонта.

Вот и вся консультация.

Я бы сказал - требует замены. т.к. ремонт при цене такой "пукалки" явно нецелесообразен.

[_NIKITICH_]

В 19.07.2022 в 18:27, YuryD сказал:

 Скорее вылетели входные аналоговые входы. Проверить можно только вход на коаксиале - тестером должно быть 75 Ом. Далее - в топку, или искать донора на входную ис, но дешевле новое купить. Раз 4 канала разом, тут сами думайте... Выжечь 4 смд и трансы на входе - возможно, но маловероятно, скорее ис входная померла.



Добрый день! Можете наглядно показать или объяснить на пальцах, что такое "ИС"  ?



В 19.07.2022 в 18:27, YuryD сказал:

 Скорее вылетели входные аналоговые входы. Проверить можно только вход на коаксиале - тестером должно быть 75 Ом. Далее - в топку, или искать донора на входную ис, но дешевле новое купить. Раз 4 канала разом, тут сами думайте... Выжечь 4 смд и трансы на входе - возможно, но маловероятно, скорее ис входная померла.



ИC - "Информационная система" это на логическом уровне? Или конкретный чип вышел из строя?

Edited July 20, 2022 by _NIKITICH_

[sdy_moscow]

В 20.07.2022 в 12:52, _NIKITICH_ сказал:

что такое "ИС"

https://словарь-сокращений.рф/a/ис?ysclid=l5tg94jdci242870304



там во второй или третьей десятке есть ответ на ваш вопрос...



-интегральная схема



Хотя правильнее назвать было-бы "БИС" в данном случае.

В общем сдох какой-то из ЧИПов - меняйте железку - выйдет дешевле (можно и БУ найти рабочую, если совсем денег нет - Авито в помощь).



З.Ы.

Хорошо что сейчас не времена Иосифа Сталина ;-). А то за "померла"....

[YuryD]

В 20.07.2022 в 15:19, sdy_moscow сказал:

Хотя правильнее назвать было-бы "БИС" в данном случае.



 БИС  из серии ха , по совейской терминологии. Процессоры были ВМ, а ацп или прочие - были хм-ха (хрен моржовый) Типа 174x  для  кв- приемников.

[abub]

Пару лет назад у моего один вход сгорел после молнии, причем вход не от уличной камеры, а от квартирной.

В 19.07.2022 в 18:27, YuryD сказал:

Выжечь 4 смд и трансы на входе - возможно, но маловероятно, скорее ис входная померла.

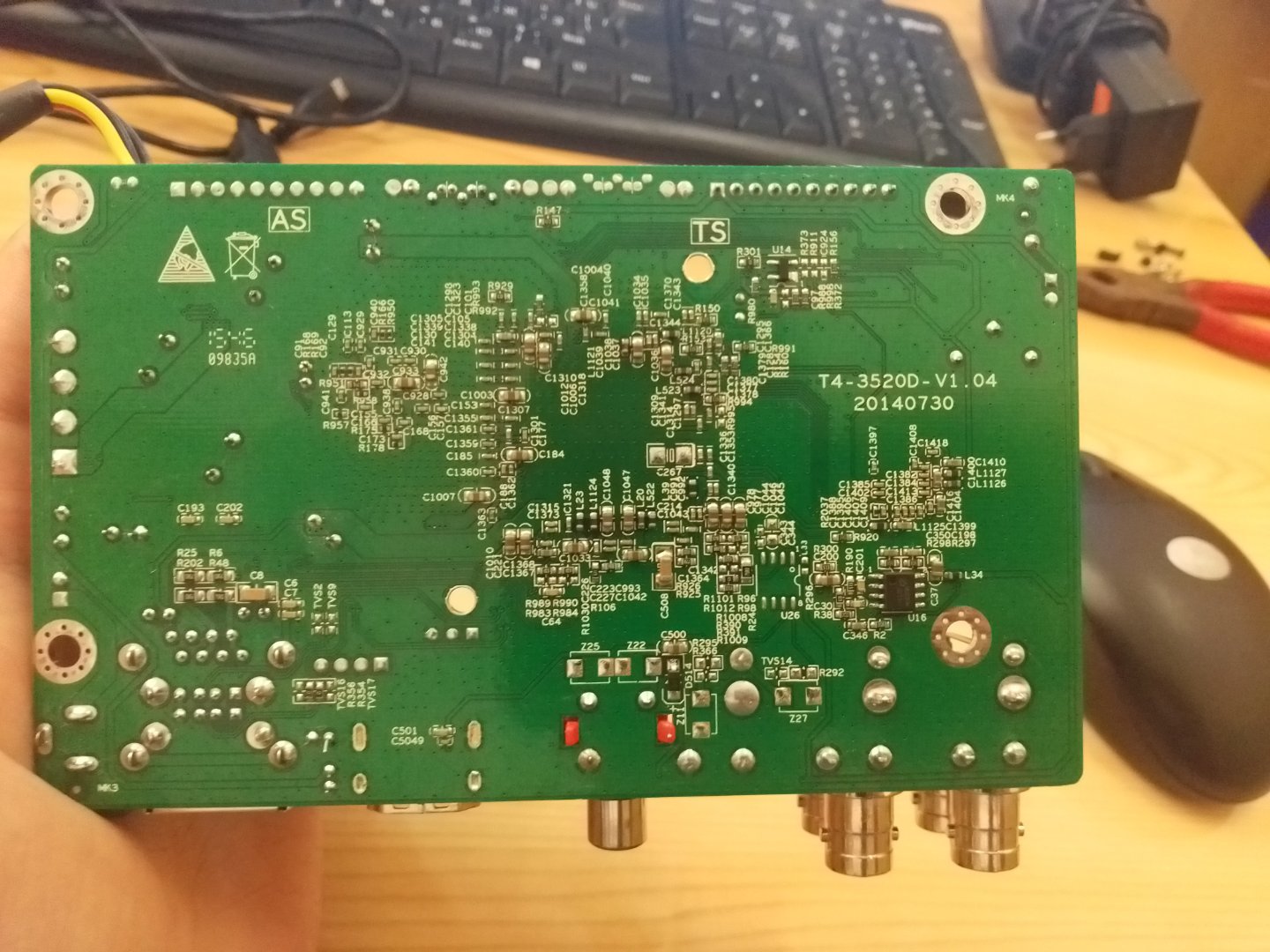

Никаких трансов там нет, на моем только 75 Ом резистор и разделительный конденсатор (исправные), больше ничего не предусмотрено, а вот на скринах автора вижу защитные диоды, хотя и регистратор очень старый, еще не экономили на этих мелочах, хотя и не спасло...

Edited August 21, 2022 by abub

[straus]

В 21.08.2022 в 22:08, abub сказал:

а вот на скринах автора вижу защитные диоды

Ну не совсем диоды, это suppressors (типа стабилитронов). Но если отвалились все четыре входа - скорее всего микросхема кодека склеила ласты.
