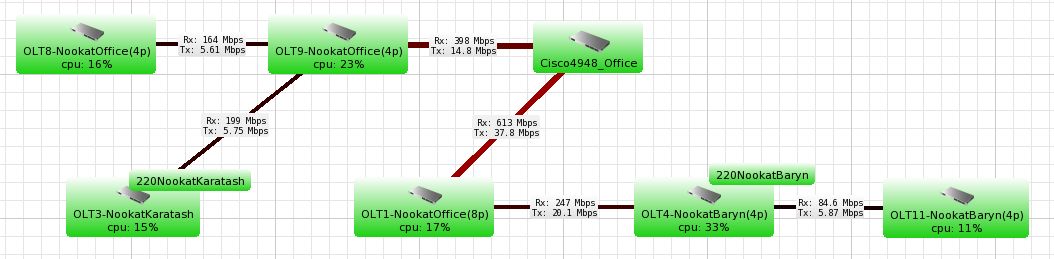

suhrabusenbaev Posted July 18, 2022 Posted July 18, 2022 (edited) Всем привет, подскажите куда копать, уже несколько дней разбираюсь с этим Мультикастом на БДКОМ, схему приложил На Cisco4948 приходит Мультикаст от другого оператора, на этой циске Мультик работает без проблем, подключаю любое устройство показывает проблем нет. Потом настраиваю OLT-9 который подключен в циско, на нем настроил Мультик работает, потом настраиваю на OLT-8 а на нем уже не показывает настраиваю также как OLT-9. Настраивал по мануалу https://shop.nag.ru/article/konfiguratsiya-gepon-olt-i-ont--primery-pervichnoj-nastrojki-olt-i-ont-dlya-oborudovaniya-bdcom Код от OLT-9 OLT9-NookatOffice(4p)#show version BDCOM(tm) P3310D Software, Version 10.1.0F Build 79597 Copyright by Shanghai Baud Data Communication CO. LTD. Compiled: 2020-12-24 13:25:28 by SYS, Image text-base: 0x80008000 ROM: System Bootstrap, Version 0.4.2, Serial num:00325013083 System image file is "Switch.bin" hardware version:H (RISC) processor with 131072K bytes of memory, 32768K bytes of flash Base ethernet MAC Address: 00:55:b1:49:c6:06 PCB version:H snmp info: product_ID:441 system_ID:1.3.6.1.4.1.3320.1.441.0 OLT9-NookatOffice(4p) uptime is 22:18:23:42, The current time: 2022-7-18 11:38:39 hostname OLT9-NookatOffice(4p) port-protected 1 ! ! ! ! ip default-gateway 192.168.60.1 ! ! spanning-tree mode rstp ! ! ! ! ! ! ! ! ! aaa authentication login default local aaa authentication enable default none aaa authorization exec default local ! localauthor unlim exec privilege default 15 ! username support password 7 13344d542f544952 author-group unlim username eletcom password 7 131053633053244b2a4d465856577a21137f author-group unlim ! ! epon oam-version 1 0x30 epon oam-version 2 0x21 epon oam-version 3 0x20 ! epon onu-config-template T1 cmd-sequence 001 switchport port-security dynamic maximum 2 cmd-sequence 002 switchport port-security mode dynamic cmd-sequence 003 epon onu all-port ctc vlan mode tag %1 cmd-sequence 004 epon onu all-port ctc loopback detect cmd-sequence 005 epon onu all-port ctc mcst tag-stripe enable cmd-sequence 006 epon onu all-port ctc mcst mc-vlan add 3252 ! ! !!slot 0 89 unknow CARD interface GigaEthernet0/1 shutdown switchport mode dot1q-tunnel-uplink ! interface GigaEthernet0/2 shutdown switchport mode dot1q-tunnel-uplink ! interface GigaEthernet0/3 shutdown switchport mode dot1q-tunnel-uplink ! interface GigaEthernet0/4 shutdown switchport mode dot1q-tunnel-uplink ! interface GigaEthernet0/5 description To_Cisco4948DC-1/46 switchport trunk vlan-allowed 60,104,110-111,3252 switchport mode dot1q-tunnel-uplink switchport pvid 3252 dhcp snooping trust ! interface GigaEthernet0/6 description To_OLT8 switchport trunk vlan-allowed 60,110,3252 switchport mode dot1q-tunnel-uplink interface EPON0/1 description Vlan111 epon pre-config-template T1 binded-onu-llid 1-64 param 111 filter dhcp switchport trunk vlan-allowed 111,3252 switchport trunk vlan-untagged none switchport mode trunk switchport protected 1 vlan 3252 name MCST-TV ! vlan 1,60,104,110-111,3252 ! ! ip mcst enable ip igmp-proxy enable ip mcst querier enable ip mcst mc-vlan 3252 range 239.1.1.1 - 239.1.1.250 Код от OLT-8 OLT8-NookatOffice(4p)#show version BDCOM(tm) P3310D Software, Version 10.1.0F Build 89898 Copyright by Shanghai Baud Data Communication CO. LTD. Compiled: 2021-10-21 14:42:13 by SYS, Image text-base: 0x80008000 ROM: System Bootstrap, Version 0.4.2, Serial num:00325012807 System image file is "Switch.bin" hardware version:A (RISC) processor with 131072K bytes of memory, 32768K bytes of flash Base ethernet MAC Address: 00:55:b1:49:b6:ee PCB version:A snmp info: product_ID:441 system_ID:1.3.6.1.4.1.3320.1.441.0 OLT8-NookatOffice(4p) uptime is 0:23:41:42, The current time: 2022-7-18 11:37:59 aaa authentication login default local aaa authentication enable default none aaa authorization exec default local ! localauthor unlim exec privilege default 15 ! username support password 7 1554274648552d4e author-group unlim username eletcom password 7 15302d55495408474e5c514c396511112420 author-group unlim ! ! epon oam-version 1 0x30 epon oam-version 2 0x21 epon oam-version 3 0x20 ! epon onu-config-template T1 cmd-sequence 001 switchport port-security dynamic maximum 2 cmd-sequence 002 switchport port-security mode dynamic cmd-sequence 003 epon onu all-port ctc vlan mode tag %1 cmd-sequence 004 epon onu all-port ctc loopback detect cmd-sequence 005 epon onu all-port ctc mcst tag-stripe enable cmd-sequence 006 epon onu all-port ctc mcst mc-vlan add 3252 ! ! !!slot 0 89 unknow CARD interface GigaEthernet0/1 description Link_to_OLT9 switchport trunk vlan-allowed 60,110,3252 switchport trunk vlan-untagged none switchport mode trunk switchport pvid 3252 dhcp snooping trust storm-control broadcast threshold 500 no storm-control multicast threshold storm-control unicast threshold 500 interface EPON0/4 description Vlan110 epon pre-config-template T1 binded-onu-llid 1-64 param 110 filter dhcp switchport trunk vlan-allowed 110,3252 switchport trunk vlan-untagged none switchport mode trunk storm-control broadcast threshold 500 storm-control multicast threshold 500 storm-control unicast threshold 500 switchport protected 1 ! filter dhcp filter enable ! vlan 3252 name MCST-TV ! vlan 1,5,60,110,3252 ! ! ip mcst enable ip igmp-proxy enable ip mcst querier enable ip mcst mrouter-multi-vlan 3252 ip mcst mrouter interface GigaEthernet0/1 multi-vlan 3252 ip mcst mc-vlan 3252 range 239.1.1.1 - 239.1.1.250 ! Edited July 18, 2022 by suhrabusenbaev Вставить ник Quote
Nikita Devyatyarov Posted July 18, 2022 Posted July 18, 2022 Добрый день! На транзитном OLT (OLT-9) необходимо включить ip mcst series-connection Вставить ник Quote
suhrabusenbaev Posted July 18, 2022 Author Posted July 18, 2022 Спасибо, заработало. Вставить ник Quote
suhrabusenbaev Posted August 18, 2022 Author Posted August 18, 2022 Добрый день! Никита, подскажите, а на самом OLT-9 мультик будет работать ? Сейчас подключили ОНУ SNR что то не работает, может нужно что то дописывать ? show ip mcst groups ничего не показывает Вставить ник Quote
Nikita Devyatyarov Posted August 18, 2022 Posted August 18, 2022 В 18.08.2022 в 16:20, suhrabusenbaev сказал: Добрый день! Никита, подскажите, а на самом OLT-9 мультик будет работать ? Сейчас подключили ОНУ SNR что то не работает, может нужно что то дописывать ? show ip mcst groups ничего не показывает Добрый день! ip mcst mrouter-multi-vlan 3252 ip mcst mrouter interface GigaEthernet0/5 multi-vlan 3252 Вставить ник Quote
suhrabusenbaev Posted August 23, 2022 Author Posted August 23, 2022 Добрый день! настройки эти прописаны, но мультик не работает. Конфиг на ОЛТ interface GigabitEthernet 0/6 description Uplink_OLT-1 switchport trunk vlan-allowed 60,105,113,3252 switchport trunk vlan-untagged none switchport mode trunk switchport pvid 3252 dhcp snooping trust ip mcst enable ip igmp-proxy enable ip mcst series-connection ip msct mrouter-multi-vlan 3252 ip mcst mrouter interface GigibitEthernet0/6 multi-vlan 3252 ip mcst mc-vlan 3252 range 239.255.1.1 - 239.255.1.250 Настройки применимые на ОНУ ОНУшка SNR interface EPON0/2:31 switchport port-security dynamic maximum 2 switchport port-security mode dynamic epon onu port 1 ctc vlan mode tag 105 priority 0 epon onu port 1 ctc loopback detect epon onu port 1 ctc mcst tag-stripe enable epon onu port 1 ctc mcst mc-vlan add 3252 Хотя на соседнем порту есть абонент с ONU Bdcom у него работает, сейчас попробуем поменять с ONU-SNR на ONU-Bdcom Вставить ник Quote
suhrabusenbaev Posted August 23, 2022 Author Posted August 23, 2022 На ОНУшках Бдком работает, а на SNRe почему то нет. Вставить ник Quote
Nikita Devyatyarov Posted September 12, 2022 Posted September 12, 2022 В 23.08.2022 в 13:54, suhrabusenbaev сказал: На ОНУшках Бдком работает, а на SNRe почему то нет. Просьба создать обращение на саппорте, приложить конфиг и show ver. Вставить ник Quote
