Помогите опознать оптическое устройство

[Барагоз]

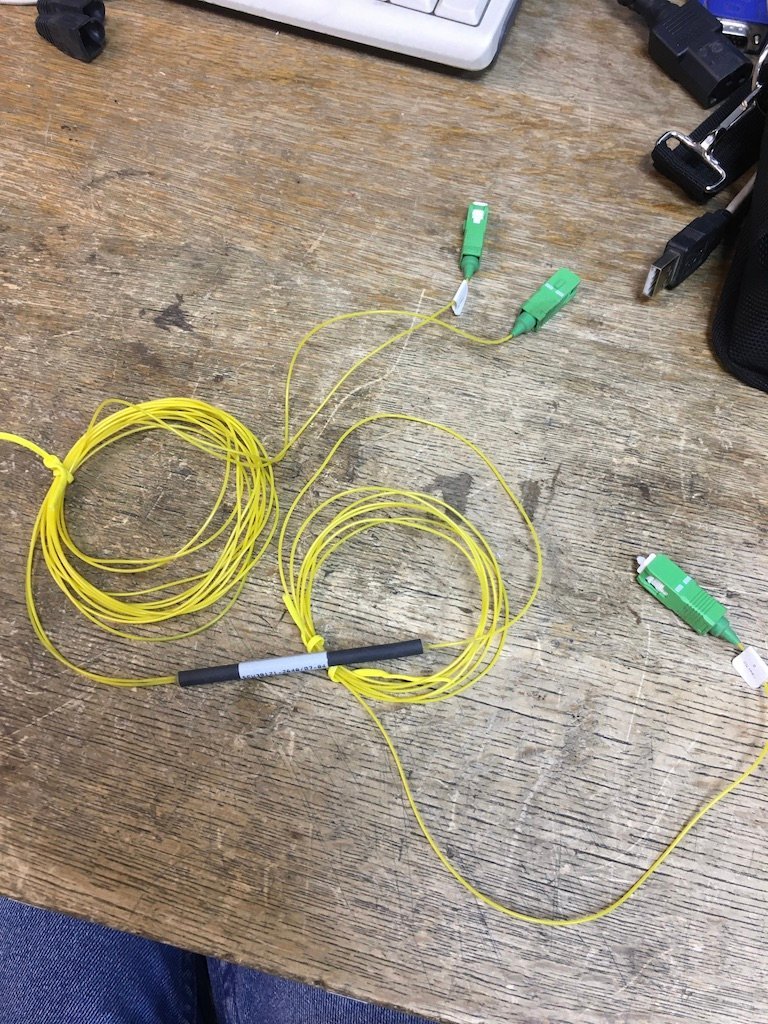

Найдены в количестве нескольких шт на чердаке МКД на полу, рядом со шкафом конкурирующего оператора.

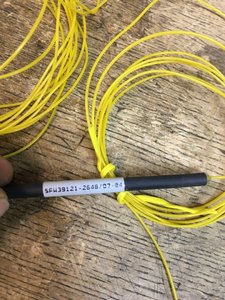

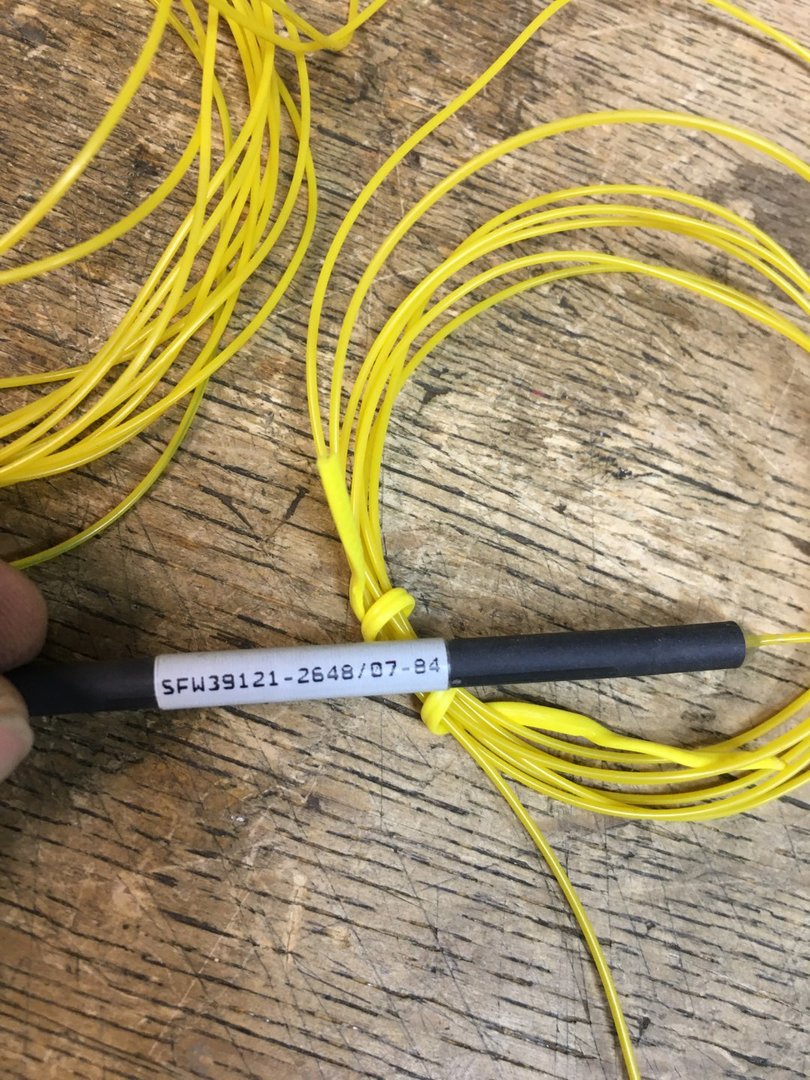

Маркировка SFW39121-2648/07-84. Гугл не знает (





Подал на вход (помечен 0) сигнал 1310 нм +2,6 дБм (что было под рукой). На первом выходе (помечен 1) +1,87, на втором (никак не помечен) -21.

Подал на вход (помечен 0) сигнал 1550 нм -5 дБм. На первом выходе -16,5, на втором -6.

Непонятно. Если это фильтр, то почему такой плохой..

CWDM сплиттер на длины волн отличные от 1310/1550?

[sdy_moscow]

В 05.07.2022 в 17:20, Барагоз сказал:

Найдены в количестве нескольких шт на чердаке МКД на полу, рядом со шкафом конкурирующего оператора.

Маркировка SFW39121-2648/07-84. Гугл не знает (





Подал на вход (помечен 0) сигнал 1310 нм +2,6 дБм (что было под рукой). На первом выходе (помечен 1) +1,87, на втором (никак не помечен) -21.

Подал на вход (помечен 0) сигнал 1550 нм -5 дБм. На первом выходе -16,5, на втором -6.

Непонятно. Если это фильтр, то почему такой плохой..

CWDM сплиттер на длины волн отличные от 1310/1550?

Почему плохой? Честно свои 1550 снял с волокна с потерями в 1 Дб. Что Вас не устраивает? Хотя конечно если их выбросили - есть смысл задуматься.

[freexrunner]

Циркулятор, не?

[Барагоз]

@freexrunner вполне может быть. Почитал, узнал много интересного.

Только непонятно, на какую длину волны. Получается, как раз на 1310, раз на ней затухание меньше 1 дБ?

Или широкополосный?

[freexrunner]

Если не ошибаюсь, циркуляторы под какую-то одну лямбду делают.

[NikeC]

В 06.07.2022 в 08:12, freexrunner сказал:

Циркулятор, не?

нет. Циркулятор по-другому принципу работает. Вход 0 - выход 1, вход 1 - выход 2. А тут явно фильтр. Можно засветить широкополосным источником и посмотреть спектроанализатором на выходе:)

[ALL__]

ну зелёные разъёмы намекают на делитель КТВ.
