NAT при условии нахождения интерфейсов в разных таблицах маршрутизации

[RN3DCX]

Подскажите, как правильно приготовить NAT при условии нахождения интерфейсов в разных таблицах маршрутизации.





interface GigabitEthernet0/0/1.200
 encapsulation dot1Q 200
 ip vrf forwarding Inet  (выход в мир живёт в VRF iNET)
 ip address 91.190.XXX.129 255.255.255.252
 ip nat outside




interface GigabitEthernet0/0/1.4094
description (Локалка_живет_в_Global'ной таблице маршрутизации)

encapsulation dot1Q 4094
 ip address 172.22.22.1 255.255.255.0
 ip nat inside


access-list 10 permit 172.22.22.0 0.0.0.255



[SUrov_IBM]

RN3DCX, здравствуйте.





В 28.04.2022 в 18:02, RN3DCX сказал:

приготовить NAT при условии нахождения интерфейсов в разных таблицах маршрутизации

Можно попробовать вот так (Current configuration):



ip vrf Inet
!
interface Loopback101
 ip address 100.255.255.1 255.255.255.255
 ip mtu 1520
!
interface Loopback202
 ip address 100.255.255.2 255.255.255.255
 ip mtu 1520
!
interface Tunnel101
 description GLOBAL-to-VRF-Inet
 ip address 192.168.100.2 255.255.255.252
 ip virtual-reassembly in
 tunnel source Loopback101
 tunnel mode ipip
 tunnel destination 100.255.255.2
!
interface Tunnel202
 description VRF-Inet-to-GLOBAL
 ip vrf forwarding Inet
 ip address 192.168.100.1 255.255.255.252
 ip nat inside
 ip virtual-reassembly in
 tunnel source Loopback202
 tunnel mode ipip
 tunnel destination 100.255.255.1
!
interface GigabitEthernet0/0/1.4094
 encapsulation dot1Q 4094
 ip address 172.22.22.1 255.255.255.0
!
interface GigabitEthernet0/0/1.200
 encapsulation dot1Q 200
 ip vrf forwarding Inet
 ip address 213.xxx.xxx.27 255.255.255.128
 ip nat outside
 ip virtual-reassembly in
!
ip nat inside source list NAT interface GigabitEthernet0/0/1.200 vrf Inet overload
ip route 0.0.0.0 0.0.0.0 192.168.100.1
ip route 10.78.4.211 255.255.255.255 10.78.113.254
ip route vrf Inet 0.0.0.0 0.0.0.0 213.xxx.xxx.1
ip route vrf Inet 172.22.22.0 255.255.255.0 192.168.100.2
!
ip access-list extended NAT
 permit ip 172.22.22.0 0.0.0.255 any

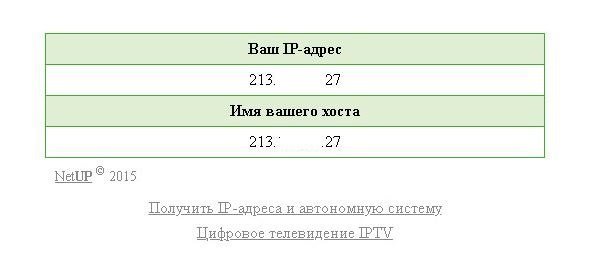

На всякий случай, проверил схему с тестовой VM, работает:



В 28.04.2022 в 18:02, RN3DCX сказал:

правильно

P.S. Если совсем грамотно, наверное через VASI. К сожалению, я не настраивал NAT для VRF таким образом, поэтому не подскажу.

[VolanD666]

В 28.04.2022 в 21:41, SUrov_IBM сказал:

Если совсем грамотно, наверное через VASI

Если поддерживается, то надо делать через VASI.

[RN3DCX]

@SUrov_IBM , приветствую! Благодарю за приведенный конфиг!

В этот раз NAT поднимаю на ASR-1000. Очень хочется надеяться, что есть варианты без туннелей.



@VolanD666 , спасибо по гуглю.





[VolanD666]

В 28.04.2022 в 22:54, RN3DCX сказал:

В этот раз NAT поднимаю на ASR-1000

Там точно должен быть VASI, так что гуглите как настраивать :)

[RN3DCX]

А может кто нибудь пример привести?

Чёт по манам из инэта нихера пока не понятно...

[jffulcrum]

э-э, ну вот: Configure VRF-Aware Software Infrastructure (VASI) NAT on IOS-XE - Cisco

[VolanD666]

Да там все просто же. Кладете left в один VRF, а right в другой. Прописываете на них линковочную подсеть - получаете мост между VRFами.
