Инжектор POE и микрофон в IPcam

[Yaro_slaF]

Добрый день !

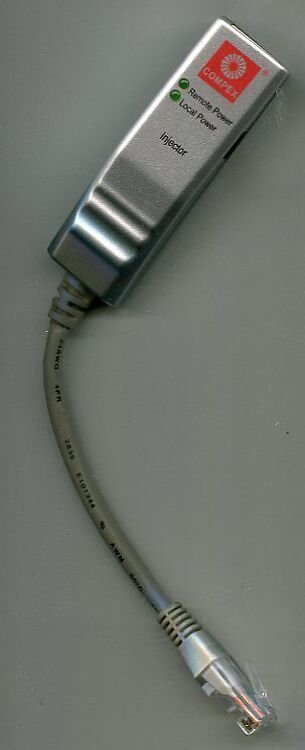

Возникла потребность подключить одну новую камеру с питанием по POE  к регистратору без POE, и на пути нет ни одного свитча с POE.   В наличии около 20 шт  новых с хранения (вроде бы с 2009 года) "Compex POE-1I" с блоками питания.  Индивидуальные коробки выброшены, устройства аккуратно сложены  в общую.

Для начала проверил камеру напрямую без инжектора - проблем нет.

А с аким инжектором камера не работает,  на регистраторе не загорается led LINK и не видно пакетов на led TXRX.   На инжекторе поле присоедиения с двух сторон, включаются светодиоды   Remote Power и Local Power.



Проверил несколько экземпляров инжекторов и камер той же модели,  через инжектор не работает.

Кабель витая пара кат 5, 4 пары.   У камеры  PoE 802.3 af PoE A/B.    Проверил PoE в камерах через свитч со встроенным PoE - проблем с питанием и связью нет.



Временно поставил свитч с Poe в место инжектора, но в чем была причина?  Купить новые инжекторы ?

[straus]

В 03.04.2022 в 17:42, Yaro_slaF сказал:

в чем была причина?

Вот:



В 03.04.2022 в 17:42, Yaro_slaF сказал:

У камеры  PoE 802.3 af



[Yaro_slaF]

В 03.04.2022 в 18:03, straus сказал:

Вот:

А у инжектора какой протокол PoE ?  Я даже описание на такую модель не смог найти ...

[Yaro_slaF]

Вопрос №2.

До этого не использовали звук  на IP регистраторе, тк не было необходимости.

Но поступило указание - поставить на проходную IP камеры с микрофонами, у  нас такие есть в запасе, но для улицы+помещения, поэтому не уверен в качестве звука.   Регистраторы, судя по меню текущей картинки во время записи ,  поддерживают звук  или это сквозной звук  реального времени без записи на HDD?

Из выходов, способных отдать звук - только HDMI, тогда нужен монитор с колонками?  И на меню в режиме воспроизведения нет пиктограммы с динамиком, то есть звук не будет воспроизведен  ?

[Saab95]

В 03.04.2022 в 17:42, Yaro_slaF сказал:

Временно поставил свитч с Poe в место инжектора, но в чем была причина?  Купить новые инжекторы ?

Воткните со стороны коммутатора инжектор, а в камеру просто витую пару и заработает.



В 03.04.2022 в 18:27, Yaro_slaF сказал:

Регистраторы, судя по меню текущей картинки во время записи ,  поддерживают звук  или это сквозной звук  реального времени без записи на HDD?

Вообще обычно регистраторы (которые IP) поддерживают звук с камеры, но многие не умеют заводить для звука отдельные настройки IP адреса, то есть подразумевается использование камер со встроенным микрофоном.

При просмотре записи со звуком звук сам будет воспроизводиться.



Но на некоторых регистраторах есть сквозной звук, то есть открываете просмотр в реальном времени картинки, а там же и звук идет.

[Yaro_slaF]

В 04.04.2022 в 11:04, Saab95 сказал:

1) Воткните со стороны коммутатора инжектор, а в камеру просто витую пару и заработает.

2) При просмотре записи со звуком звук сам будет воспроизводиться.

1) Коммутатор уже с PoE,  поэтому ему инжектор не нужен. Пропробовал еще раз присоединить камеру к регситратору через инжектор, но без подачи питания на инж. Питание подал непосредственно на камеру, система работает, инжектор выполняет роль бесполезной пустышки.

Что может быть не так у моделей инжекторов производства примерно 2008 годов  ( Compex POE-1I ) ?  И тогда какие инжекторы купить вместо   Compex POE-1I

2) Звук c IP регистратора передается через HDMI ? Нужен другой мониор со встроенными колонками  или  можно как-то присоединить наушники/колонки ?

[Saab95]

Так вы же писали что коммутатор без пое?



1. Если подключаем к простому коммутатору - инжектор (коммутатор + питание) - кабель - сплиттер (выходит кабель с данными и кабель с питанием) так можно подключить камеру без ПОЕ.

2. Если подключаем к простому коммутатору - инжектор (коммутатор + питание) - кабель - камера с PoE.



Если на регистраторе только DHMI выход звука - то да, нужен соответствующий монитор. Но часто бывает что на плате регистратора есть место для установки обычного аналогового выхода, там либо не распаян только разъем, но бывает что и компонентов обвязки нет.



Вообще не понятен смысл покупки регистраторов. Покупать надо софт для записи с камер + железо.



Это всегда стоило ДЕШЕВЛЕ. То есть 10 лет назад, когда IP регистратор стоил 20 тыс. (и это без жесткого диска), можно было купить системник за 10 тыс. и 6 тыс. потратить на софт. а за оставшиеся 4 купить жесткий диск большого объема.



В дальнейшем этот комп для записи можно было 2 раза обновлять, не платя больше за лицензии записи.



В случае же поломки регистратора - его обычно выкидывают.

[Yaro_slaF]

В 04.04.2022 в 12:30, Saab95 сказал:

Так вы же писали что коммутатор без пое?

1. Не писал такого, наверное мы неправильно поняли друг друга. Коммутатор с пое использовал как вынужденную временную меру, а постоянным устройством будет инжектор.

 Надо разобраться почему  он не работает,  и если решить не удастся, надо купить коробку других инжекторов про запас.  Из замеченного -  если питать инжекторкомплектным  блоком питания  15В, то led Remote Power светится, а при 12 в уже нет. Какое напряжение нужно камере по пое, я не знаю - 24 или 48В ?  И какое напряжение выдает инжектор, тоже не знаю, тк не измерял.

2. Регистратор системный бок хорошо, но  охранники  даже на линукс притащат игрушки и испортят систему. Поэтому пусть работают с регистраторами. И деньги не лично мои,  а сам я тружусь за условные копейки.

[Saab95]

Для камеры нужно 48 вольт, если она PoE.

Эти инжекторы, что у вас, могут комплектоваться разными БП, на 12, 15, 18, 24, 48 вольт. Соответственно и инжекторы немного разные по лампочкам.



Вы же можете взять ПОЕ коммутатор, подключить к нему патчкорд, к патчкорду сплиттер от вашего инжектора (на выходе будет джек с 48 вольт на нем). Далее в этот джек включаете инжектор (а сетевой кабель через розетку или обычный коммутатор), далее опять патчкорд и после ПОЕ камеру - должно заработать.



2. Вот этими "страшилками" много лет назад и дискриминировали ПС сервера (компьютеры) для видео наблюдения, т.к. ставили систему просто на комп, а на компьютере занимались и другими задачами, в том числе был и интернет. Ясно дело картинка с камер не успевала записываться, происходили зависания и прочее.



В системе с ПС есть 2 правила:



1. На компьютере для записи работает только ПО для записи, максимум там же можно наблюдательный пост (для просмотра) запускать автоматически без возможности закрытия. То есть после включения сразу открывается окно просмотра, и закрыть его нельзя. Ничего другого на компьютере делать тоже нельзя.



2. Сервер для записи желательно устанавливать в защищенном месте, а просмотр делать на простом ПК или неттопе у охраны. Ну и доступ для кого надо по сети удаленно.

[Yaro_slaF]

В 04.04.2022 в 13:09, Saab95 сказал:

1 Вы же можете взять ПОЕ коммутатор, подключить к нему патчкорд, к патчкорду сплиттер от вашего инжектора (на выходе будет джек с 48 вольт на нем). Далее в этот джек включаете инжектор (а сетевой кабель через розетку или обычный коммутатор), далее опять патчкорд и после ПОЕ камеру - должно заработать.

2. Вот этими "страшилками" много лет назад и дискриминировали ПС сервера (компьютеры)



1. У этой модели Compex POE-1I   нет сплиттера, только инжекционная часть. Мне важно  принципиально решить вопрос - будут эти инжекторы работать или купить новые.

2. Против PC ничего не имею, но превращаться в побегушку для охраны не хочу. Если позволите, позже задам вопросы о такой системе.

[SUrov_IBM]

Yaro_slaF, здравствуйте.



В 03.04.2022 в 17:42, Yaro_slaF сказал:

В наличии около 20 шт  новых с хранения (вроде бы с 2009 года) "Compex POE-1I" с блоками питания.



В 03.04.2022 в 18:09, Yaro_slaF сказал:

А у инжектора какой протокол PoE ?  Я даже описание на такую модель не смог найти ...

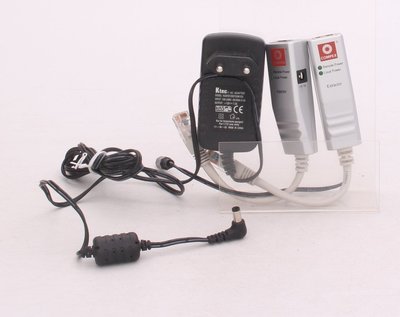

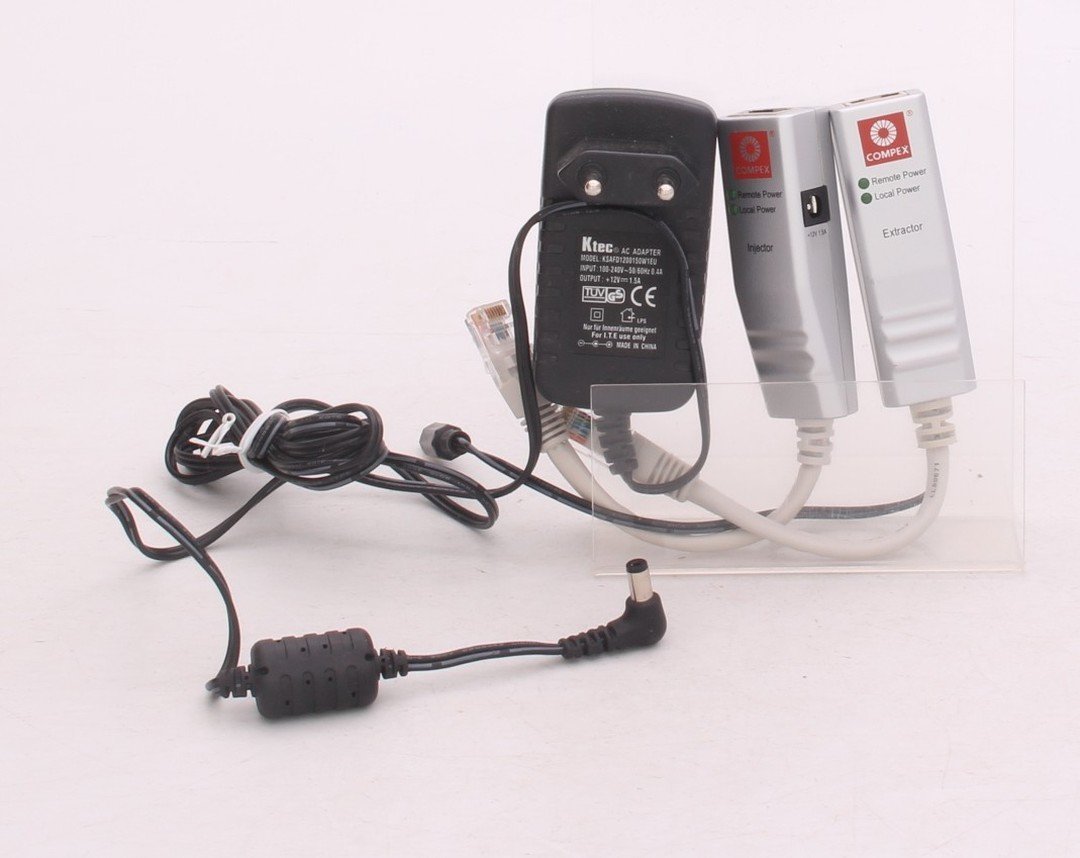

Скорей всего, Вы отыскали парные инжекторы "Compex PoE-100-3.3". Они работают в паре "инжектор-источник" (от блока питания) =Ethernet=> "инжектор (экстрактор)-потребитель" (с хвостиком, для питания устройства) и похоже, что к формату IEEE 802.3at (активного PoE), что использует камера не имеют никакого отношения.



В 04.04.2022 в 13:25, Yaro_slaF сказал:

Мне важно  принципиально решить вопрос - будут эти инжекторы работать

От "инжектор-источник" =Ethernet=> IEEE 802.3at видеокамера работать не будет.
