Дефект картинки с аналоговой камеры AHD HT-60AHD

[gibbo64]

Хелп!

Есть видеорегистратор Rvc-1104Ls, к нему подключены три аналоговые камеры AHD HT-60AHD (3 mp).

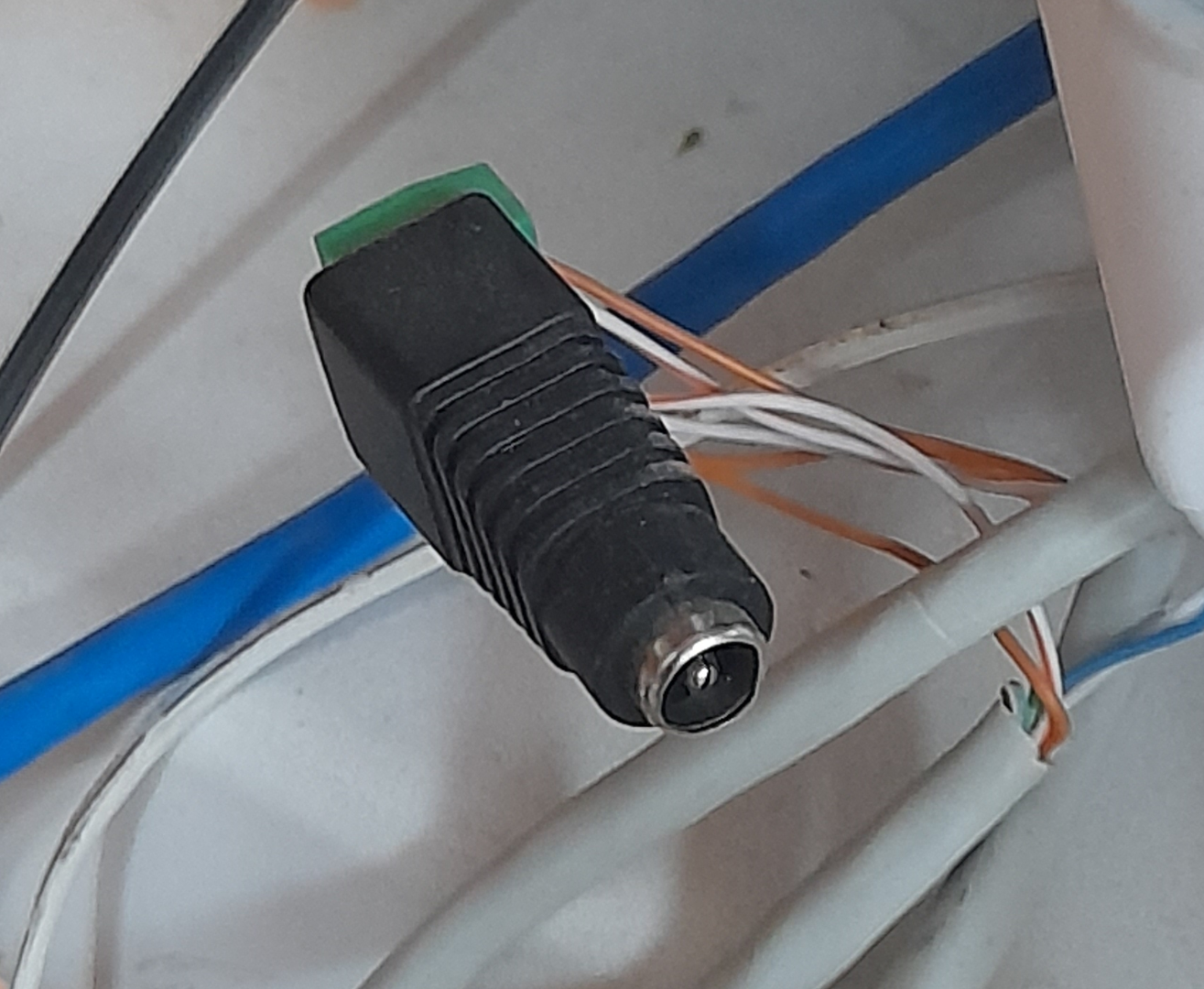

Подключены через витую неэкранированную пару, через нее же идет и дополнительное питания 12V.

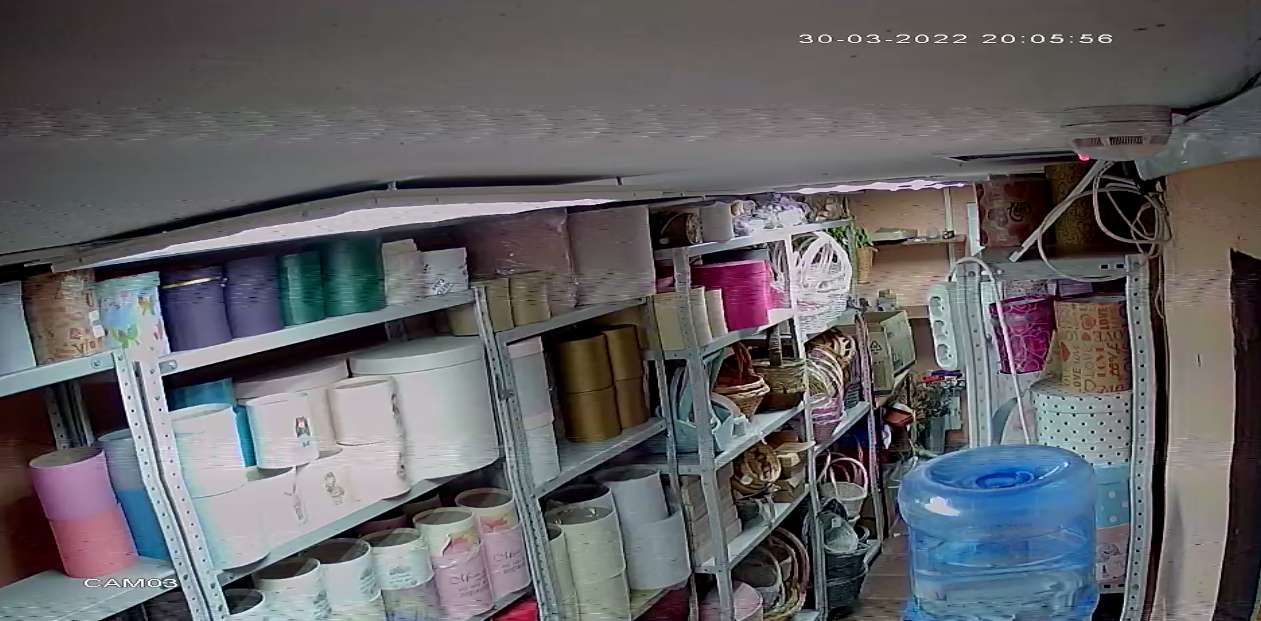

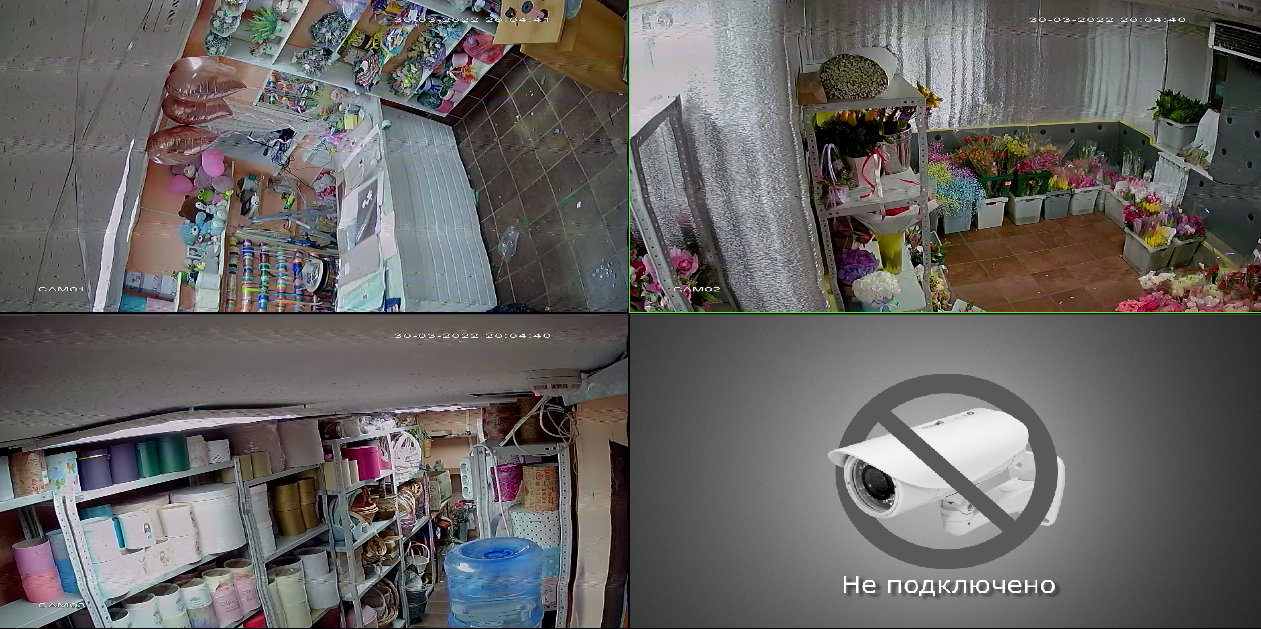

У всех трех камер одинаковый дефект изображения, горизонтальные полосы (фото во вложение).

Подскажите в чем проблема.



[straus]

Вангую:

1. Подключение без балунов.

2. Неправильно подключены пары.

3. Не произведён расчёт потерь питания.

[gibbo64]

В 31.03.2022 в 11:02, straus сказал:

Вангую:

1. Подключение без балунов.

2. Неправильно подключены пары.

3. Не произведён расчёт потерь питания.

Что такое балуны?



Попробовать два провода витой пары поменять местами?

Длина витой пары не более 15 метров, блок питания один на три камеры. Даже если отключить две камеры, изображение все равно с дефектом.

[straus]

В 31.03.2022 в 10:14, gibbo64 сказал:

Что такое балуны?

Квалификация понятна.



В 31.03.2022 в 10:14, gibbo64 сказал:

Попробовать два провода витой пары поменять местами?

Не надо ничего трогать. Обратитесь к специалисту. Для решения проблемы нужны хотя бы базовые знания.

[gibbo64]

В 31.03.2022 в 12:28, straus сказал:

Квалификация понятна.



Не надо ничего трогать. Обратитесь к специалисту. Для решения проблемы нужны хотя бы базовые знания.

Если бы был квалифицирован в предметной области, я сюда бы за помощью не обращался.



Камеры подключены через витую пару к видеорегистратору.
В видеорегистратор камера подключена через BNC-разъем, к самой камере витая пара подключена путем намотки жилы. В этом может быть проблема?

Если подключу камеру через BNC-разъем пройдет ли дефект изображения.

Блок питания для питания камер один на все три камеры.



Edited April 11, 2022 by gibbo64

[sdy_moscow]

Вот же народ ленивый и наглый пошел, даже в яндекс лень залезть....

[Arsent-m]

Продублируйте видеосигнал соседней парой витухи, вижу на фото запас. А лучше конечно заменить кабель на РК-75 (RG59) или поставить те самые балуны - пассивные передатчики/приемники по витой паре.

[Saab95]

У вас идут наводки на витой паре от камер. Нужно убрать один общий источник питания и подключить отдельный БП на каждую камеру. Так же для каждой камеры протянуть свой кабель витая пара, или разрежьте оболочку существующего и вытащите пары кабеля наружу, проложите их на некотором удалении друг от друга - все проблемы уйдут.

[straus]

В 31.03.2022 в 13:32, sdy_moscow сказал:

Вот же народ ленивый и наглый пошел, даже в яндекс лень залезть....

Пару лет назад ходила шутка насчёт учиться хирургии в интернете. До хирургии ещё не дошло, но постановку катетера уже пытаются изучить по форумам (при полном отсутствии каких-либо медицинских знаний).

[gibbo64]

В 31.03.2022 в 17:54, Saab95 сказал:

У вас идут наводки на витой паре от камер. Нужно убрать один общий источник питания и подключить отдельный БП на каждую камеру. Так же для каждой камеры протянуть свой кабель витая пара, или разрежьте оболочку существующего и вытащите пары кабеля наружу, проложите их на некотором удалении друг от друга - все проблемы уйдут.

Спасибо за информацию, попробую на этой неделе сделать так как Вы посоветовали.

[gibbo64]

Подключил одну камеру через видеобалун, дефект картинки пропал.

Три камеры подключены к одному блоку питания, по витой паре идет как питание так и видеосигнал.

Проблема была в том, что витая пара подключена к BNC-разъему без видеобалуна.

Спасибо за помощь!
