[SerZ06]

Здравствуйте.  Сильно не пинайте, только учусь.)



Подскажите как соединить транком две железки  Cisco 2801 и Nortel 5510.



На Cisco созданы vlans:

interface FastEthernet0/1
 no ip address
 duplex auto
 speed auto
!
interface FastEthernet0/1.10
 description LocalLAN
 encapsulation dot1Q 10
!
interface FastEthernet0/1.20
 description Video
 encapsulation dot1Q 20



на нортеле созданы аналогичные вланы (vlan type port),

и 1й порт настроен как TagALL, в него подана Cisco.

но так ничего не работает, пока не пропишу

encapsulation dot1Q 10 native.



Буду рад любому совету/помощи.

Edited January 27, 2022 by SerZ06

[SUrov_IBM]

SerZ06, здравствуйте.



Вы делаете всё правильно, для того чтобы стороны CISCO 2801 через FastEthernet0/1 VLAN ID 10 и VLAN ID 20 отправились в тегированном (802.1q trunking) виде.



Пример действующей конфигурации:

interface FastEthernet4
 description DES-3010G-FE5
 no ip address
 duplex full
 speed 100
!
interface FastEthernet4.114
 encapsulation dot1Q 114
 ip address xxx.xxx.xxx.xxx 255.255.255.252
!
interface FastEthernet4.127
 encapsulation dot1Q 127
 ip address xxx.xxx.xxx.xxx 255.255.255.0


В 27.01.2022 в 19:02, SerZ06 сказал:

но так ничего не работает, пока не пропишу

encapsulation dot1Q 10 native.

Native (как смысловое обозначение) для CISCO – это не тегированный VLAN, по сути это не VLAN в полном смысле, это не имеющий маркировки 802.1q ID "чистый" L2 трафик (фрейм если хотите).
В CISCO, Native VLAN по умолчанию имеет VLAN ID 1, без маркировки 802.1q ID (не тегированный). С помощью данной команды (native), снимается маркировка 802.1q для конкретного VLAN ID.

В Вашем случае, при установке данной команды для VLAN ID 10, с него снимается 802.1q ID tag и его L2 траффик в не тегированном виде попадает на интерфейс FastEthernet0/1, далее в сторону коммутатора.
У Вас, скорей всего из-за настроек, коммутатор Nortel 5510 не обрабатывает тегированный трафик. Когда в сторону коммутатора поступает не тегированный L2 трафик, он проходит на определённые порты коммутатора. ;)

[SerZ06]

@SUrov_IBM

с этим разобрался.  сброс до заводских настроек Nortel 5510 решил проблему.

теперь не могу понять почему не работает маршрутизация между VLAN's. ip routing глобально включен.

зайдя на 5510 через терминал, пингуются любые устройства из любых вланов. но с ПК только устройства того влана к которому он относится.

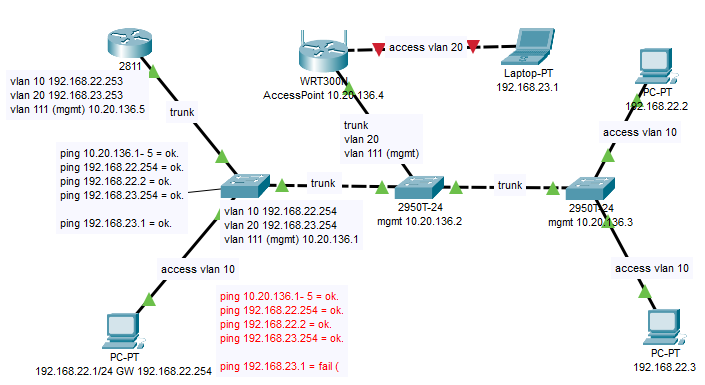

приблизительно картина вот такая:



Все комутаторы от Nortel.







[SUrov_IBM]

SerZ06, здравствуйте.



В 08.02.2022 в 13:20, SerZ06 сказал:

теперь не могу понять почему не работает маршрутизация между VLAN's. ip routing глобально включен.

К сожалению, я не работал с коммутатором Nortel 5510, могу лишь предположить, что для активации L3 функционала (маршрутизации), для коммутатора требуется отдельная лицензия.



И не совсем понятна схема с включением маршрутизатора CISCO в этот сегмент, с последующим терминированнием на нём VLAN ID 10 и VLAN ID 20. В Вашем случае, маршрутизацию можно перенести на CISCO, правда это отнимете пропускную способность канал между CISCO и Nortel.
