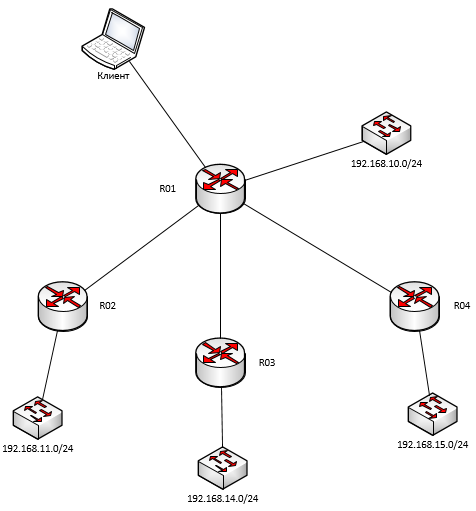

Axen Posted January 24, 2022 Здравствуйте, начал работать с ipsec (чистый IKEv2 на сертификатах), успешно сделал связь между главным офисом и филиалами. Теперь появилась задача что бы можно было подключиться из вне к главному офису, и подключиться к устройствам как и в главном офисе, так и в филиалах. Первая часть задачи выполнена успешно, подключаемся из вне к главному офисе, и спокойно попадаем на устройства внутри него. А дальше проблема, не удаётся попасть на другие филиалы. Схема: То есть клиент, подключившись с помощью IKEv2 к R01, должен попасть на устройства, находящиеся в сетях за R02-R04, связанных с R01 так же с помощью IKEv2. В сеть находящуюся за R01 клиент попадает. Клиенту выдаётся адрес из подсети 192.168.99.0/24. Из оборудования используются Mikrotik RB941-2nD. Теперь сам вопрос, такое возможно вообще реализовать на чистом ipsec, без L2TP, GRE и так далее? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SUrov_IBM Posted January 25, 2022 (edited) Axen, здравствуйте. В 24.01.2022 в 17:57, Axen сказал: А дальше проблема, не удаётся попасть на другие филиалы. Подскажите пожалуйста, для чего нужны такие "пляски с бубном" в виде IPSec и чистого Site-To-Site, без дополнительного протокола туннелирования, при организации связности между филиалами на собственной, Вам подконтрольной сети? Ведь между филиалами, намного проще использовать Site-To-Site в формате IPSec mode transport и в связке с туннелированием GRE или IP-IP, чтобы использовать классическую маршрутизацию. В 24.01.2022 в 17:57, Axen сказал: Теперь сам вопрос, такое возможно вообще реализовать на чистом ipsec, без L2TP, GRE и так далее? При использовании MIKROTIK и того, что Вы планируете добиться, в голову лезут только всяческие извращения с NAT, на подобии - https://wiki.mikrotik.com/wiki/Manual:IP/IPsec#Enabling_dynamic_source_NAT_rule_generation Edited January 27, 2022 by SUrov_IBM Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Axen Posted January 25, 2022 В 25.01.2022 в 10:51, SUrov_IBM сказал: Подскажите пожалуйста, для чего нужны такие "пляски с бубном" в виде IPSec и чистого Site-To-Site, без дополнительного протокола туннелирования, при организации связности между филиалами на собственной, Вам подконтрольной сети? Ведь между филиалами, намного проще использовать Site-To-Site в формате IPSec mode transport и в связке с туннелированием GRE или IP-IP, чтобы использовать классическую маршрутизацию. 1. IP статический только на главном офисе (R01) 2. Часть остальных офисов находятся за NAT провайдера, NAT внутренней сети торгового центра, или просто отсутствует возможность взять статический IP В 25.01.2022 в 10:51, SUrov_IBM сказал: При использовании MIKROTIK и того, что Вы планируете добиться, в голову лезут только всяческие извращения с NAT, на подобии - https://wiki.mikrotik.com/wiki/Manual:IP/IPsec#Enabling_dynamic_source_NAT_rule_generation Спасибо, пошёл читать, думать, пробовать. P.S. А в целом, согласен с Вами, проще использовать ipsec с каким либо интерфейсом, что бы использовать классическую маршрутизацию. И начинаю склоняться к использованию проверенного варианта L2TP/IPsec. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Axen Posted January 25, 2022 В 25.01.2022 в 10:51, SUrov_IBM сказал: При использовании MIKROTIK и того, что Вы планируете добиться, в голову лезут только всяческие извращения с NAT, на подобии - https://wiki.mikrotik.com/wiki/Manual:IP/IPsec#Enabling_dynamic_source_NAT_rule_generation Не могу дать ума ни как, как это может помочь в моём случае? На клиенте, маршрут до сетей филиалов есть. При трассировке, первый хоп 192.168.10.1 (R01), дальше обрывается. То есть, делаю вывод, пакеты доходят до R01, а дальше маршрутизатор не понимает что с ними делать. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
jffulcrum Posted January 25, 2022 1. Внутренние сети должны быть исключены из NAT, чтобы в NAT трафик в их направлении не попадал. На всех маршрутизаторах. 2. В forward должен быть разрешен и трафик сетей филиалов, и трафик сети, адреса из которой выдаются VPN-клиентам. На всех маршрутизаторах. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
DeLL Posted January 25, 2022 В 25.01.2022 в 07:35, Axen сказал: 1. IP статический только на главном офисе (R01) Отлично, там у вас будет L2TP-сервер и все филиалы будут коннектиться к нему из-за ната и прочего. Получите классику с маршрутизацией Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Axen Posted January 25, 2022 В 25.01.2022 в 16:36, jffulcrum сказал: 1. Внутренние сети должны быть исключены из NAT, чтобы в NAT трафик в их направлении не попадал. На всех маршрутизаторах. 2. В forward должен быть разрешен и трафик сетей филиалов, и трафик сети, адреса из которой выдаются VPN-клиентам. На всех маршрутизаторах. Благодарю, буду смотреть чего не сделал. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
McSea Posted January 25, 2022 On 1/24/2022 at 4:57 PM, Axen said: Теперь сам вопрос, такое возможно вообще реализовать на чистом ipsec Конечно можно, добавьте на R01 политики для трех пар подсетей (клиентская 192.168.99.0/24 - филиал) через соответствующих пиров. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted January 25, 2022 В 24.01.2022 в 17:57, Axen сказал: должен попасть на устройства, находящиеся в сетях за R02-R04, связанных с R01 так же с помощью IKEv2. В сеть находящуюся за R01 клиент попадает. Однажды один администратор так же называл маршрутизаторы R02, R03 и так далее, но когда дал название маршрутизатору R99 встал вопрос, как перенастроить первые 99 маршрутизаторов на наименования вида R002, R003, ведь если он будет продолжать нумерацию вида R101 и выше, это будет выдавать путаницу в сортировке. Так же если вдруг какие-то маршрутизаторы будут выводится из работы, куда девать их номера? Называть маршрутизаторы надо по их локальному IP адресу, который присваивается каждому по некой схеме. Далее соединяете с центром все устройства по L2TP каналам, настраиваете OSPF, забываете про IKEv2. Если надо обеспечить доступ сотрудникам по VPN, можете поставить отдельный микротик и на нем заниматься всякой устаревшей ерундой вида IPSEC. Хотя уже все поддерживают SSTP с указанием сертификата, и не надо ничего настраивать. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fractal Posted January 25, 2022 4 часа назад, Saab95 сказал: Однажды один администратор так же называл маршрутизаторы R02, R03 и так далее, но когда дал название маршрутизатору R99 встал вопрос, как перенастроить первые 99 маршрутизаторов на наименования вида R002, R003, ведь если он будет продолжать нумерацию вида R101 и выше, это будет выдавать путаницу в сортировке. Что за бред, мда... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted January 25, 2022 В 25.01.2022 в 19:09, fractal сказал: Что за бред, мда... Вы строили сети, хотя бы на 500 маршрутизаторов? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fractal Posted January 25, 2022 6 часов назад, Saab95 сказал: Вы строили сети, хотя бы на 500 маршрутизаторов? У меня сейчас более 1000, Flexvpn + dmvpn, а ранее я был в провайдинге там и поболее было, и никаких проблем не было и нет, ни с изменением имени ни каким то конфигом Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Axen Posted January 27, 2022 @McSea спасибо, натолкнул на нужную мысль, посмотрел более внимательнее на политику в филиале, и нашёл ошибку в ней. Всем спасибо! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
