dimokrzn Опубликовано 9 января, 2022 (изменено) · Жалоба Здравствуйте. Нужен совет по запуску 10гбит Есть 2 коммутатора eltex MES3324F (Version: 4.0.16.5) и вот такие sfp+ fibo 10G 1310/1390. На волокне это второй фильтр. Но, оказалось дело даже не в трассе. Линк между sfp не поднимается даже в одном коммутаторе между портами. Может есть какая то хитрость у eltex? Изменено 9 января, 2022 пользователем dimokrzn Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
sol Опубликовано 9 января, 2022 · Жалоба В 09.01.2022 в 17:48, dimokrzn сказал: и вот такие sfp+ fibo 10G 1310/1390. А должны быть один 1310/1390, а другой 1390/1310 Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
dimokrzn Опубликовано 9 января, 2022 · Жалоба В 09.01.2022 в 18:32, sol сказал: А должны быть один 1310/1390, а другой 1390/1310 ну как бы логично. так оно и есть Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
sol Опубликовано 9 января, 2022 · Жалоба У элтекса порты не в shutdown? Что сам свитч в консоли говорит по этому поводу? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
dimokrzn Опубликовано 9 января, 2022 · Жалоба порты включены. в логах только инфа о том что модули вставлены/вынуты. ddm читается. больше ничего не происходит. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
zhenya` Опубликовано 9 января, 2022 · Жалоба В ддм какие уровни? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
dimokrzn Опубликовано 9 января, 2022 (изменено) · Жалоба линк не поднимается даже в пределах одного коммутатора на столе. а на трассе уровни tx +2 rx -17 Изменено 9 января, 2022 пользователем dimokrzn Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
zavndw Опубликовано 9 января, 2022 (изменено) · Жалоба Пробовали поставить скорость 10G принудительно? отключив автосогласование. еще дать команду no spa (там же по дефолту он включен) Изменено 9 января, 2022 пользователем zavndw Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
dimokrzn Опубликовано 9 января, 2022 · Жалоба пробовали, но тоже безрезультатно... Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
zavndw Опубликовано 9 января, 2022 · Жалоба В 09.01.2022 в 19:11, dimokrzn сказал: пробовали, но тоже безрезультатно... а статус портов какой пишет? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
SUrov_IBM Опубликовано 9 января, 2022 (изменено) · Жалоба Dimokrzn, здравствуйте. В 09.01.2022 в 18:35, dimokrzn сказал: Возможно, я не совсем понял по Вашей фотографии, но FIBO FT-S10-C3160LD — двухволоконный модуль? Если его Tx в Rx завернуть, в приделах одного модуля, порт должен перейти в UP. Естественно, это вызовет "петлю", но можно попробовать. Изменено 9 января, 2022 пользователем SUrov_IBM Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
zhenya` Опубликовано 9 января, 2022 · Жалоба На столе то какие уровни показывает? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
dimokrzn Опубликовано 9 января, 2022 · Жалоба В 09.01.2022 в 19:13, zavndw сказал: а статус портов какой пишет? show interfaces TengigabitEthernet ? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
zavndw Опубликовано 9 января, 2022 · Жалоба В 09.01.2022 в 19:17, dimokrzn сказал: show interfaces TengigabitEthernet ? да (sh int te 1/0/1) и общее состояние sh int status Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
dimokrzn Опубликовано 9 января, 2022 · Жалоба В 09.01.2022 в 19:18, zavndw сказал: да (sh int te 1/0/1) и общее состояние sh int status Port Type Duplex Speed Neg ctrl State (d,h:m:s) Pressure Mode Port Mode (VLAN) -------- ------------ ------ ----- -------- ---- ----------- ------------- -------- ------- ------------------------ te1/0/1 10G-Fiber -- -- -- -- Down (nc) -- -- -- Access (1) tengigabitethernet1/0/1 is down (not connected) Interface index is 105 Hardware is tengigabitethernet, MAC address is e4:5a:d4:27:95:d9 Interface MTU is 9000 Link is down for 26 days, 13 hours, 14 minutes and 49 seconds Flow control is off, MDIX mode is normal FEC is disabled 15 second input rate is 0 Kbit/s 15 second output rate is 0 Kbit/s 0 packets input, 0 bytes received 0 broadcasts, 0 multicasts 0 input errors, 0 FCS, 0 alignment 0 oversize, 0 internal MAC 0 pause frames received 0 packets output, 0 bytes sent 0 broadcasts, 0 multicasts 0 output errors, 0 collisions 0 excessive collisions, 0 late collisions 0 pause frames transmitted 0 symbol errors, 0 carrier, 0 SQE test error Output queues: (queue #: packets passed/packets dropped) 1: 0/0 2: 0/0 3: 0/0 4: 0/0 5: 0/0 6: 0/0 7: 0/0 8: 0/0 В 09.01.2022 в 19:15, zhenya` сказал: На столе то какие уровни показывает? с "завязанным" патчем -12 В 09.01.2022 в 19:15, SUrov_IBM сказал: Dimokrzn, здравствуйте. Возможно, я не совсем понял по Вашей фотографии, но FIBO FT-S10-C3160LD — двухволоконный модуль? Если его Tx в Rx завернуть, в приделах одного модуля, порт должен перейти в UP. Естественно, это вызовет "петлю", но можно попробовать. не понял как это "в пределах одного модуля" Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...

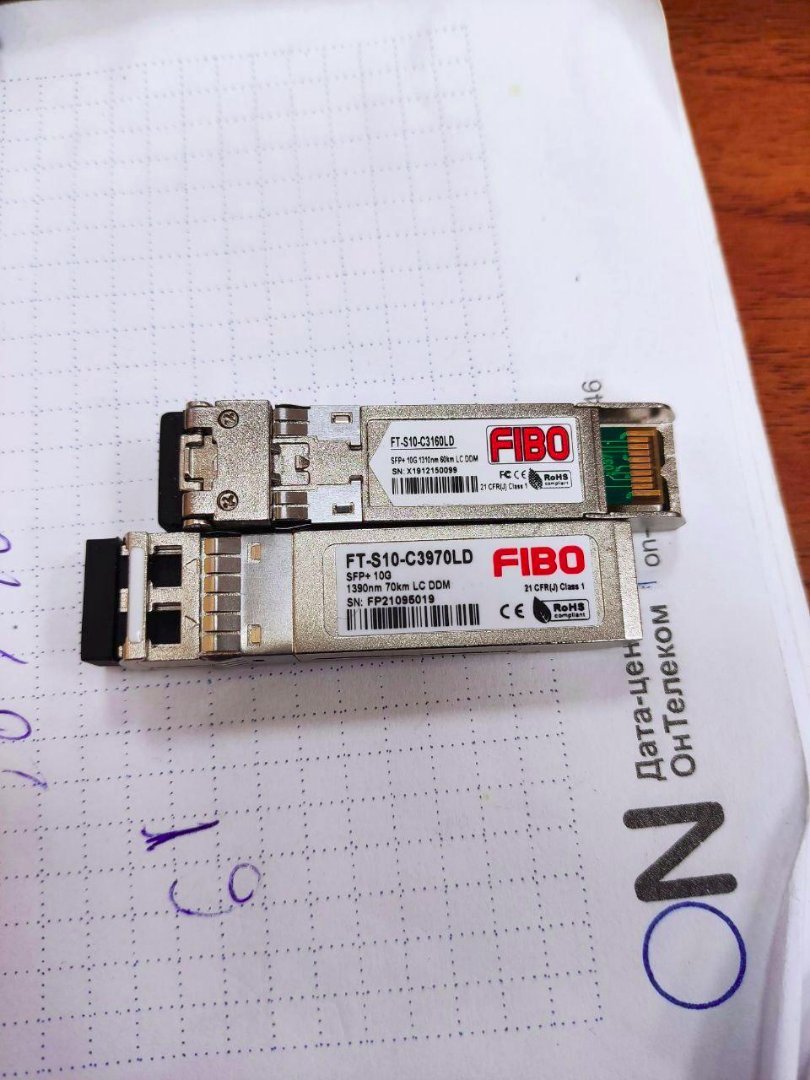

SUrov_IBM Опубликовано 9 января, 2022 (изменено) · Жалоба В 09.01.2022 в 19:15, SUrov_IBM сказал: Возможно, я не совсем понял по Вашей фотографии, но FIBO FT-S10-C3160LD — двухволоконный модуль? Если его Tx в Rx завернуть, в приделах одного модуля, порт должен перейти в UP. Естественно, это вызовет "петлю", но можно попробовать. Просто у Вас на фотографии, два разных модуля - FIBO FT-S10-C3160LD и FT-S10-C3970LD насколько я понял, работающие по двум волокнам Rx и Tx, при этом у модулей разная длина волны. Неудивительно, что они не взлетают на встречу друг-другу. В 09.01.2022 в 19:21, dimokrzn сказал: Port Type Duplex Speed Neg ctrl State (d,h:m:s) Pressure Mode Port Mode (VLAN) -------- ------------ ------ ----- -------- ---- ----------- ------------- -------- ------- ------------------------ te1/0/1 10G-Fiber -- -- -- -- Down (nc) -- -- -- Access (1) tengigabitethernet1/0/1 is down (not connected) Interface index is 105 Hardware is tengigabitethernet, MAC address is e4:5a:d4:27:95:d9 Interface MTU is 9000 Link is down for 26 days, 13 hours, 14 minutes and 49 seconds Flow control is off, MDIX mode is normal FEC is disabled 15 second input rate is 0 Kbit/s 15 second output rate is 0 Kbit/s 0 packets input, 0 bytes received 0 broadcasts, 0 multicasts 0 input errors, 0 FCS, 0 alignment 0 oversize, 0 internal MAC 0 pause frames received 0 packets output, 0 bytes sent 0 broadcasts, 0 multicasts 0 output errors, 0 collisions 0 excessive collisions, 0 late collisions 0 pause frames transmitted 0 symbol errors, 0 carrier, 0 SQE test error Output queues: (queue #: packets passed/packets dropped) 1: 0/0 2: 0/0 3: 0/0 4: 0/0 5: 0/0 6: 0/0 7: 0/0 8: 0/0 с "завязанным" патчем -12 не понял как это "в пределах одного модуля" У модуля два оптических отверстия LC, верно? Если да, то соединить их между собой оптическим патч-кордом. ;) Изменено 9 января, 2022 пользователем SUrov_IBM Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
dimokrzn Опубликовано 9 января, 2022 · Жалоба В 09.01.2022 в 19:22, SUrov_IBM сказал: Просто у Вас на фотографии, два разных модуля - FIBO FT-S10-C3160LD и FT-S10-C3970LD насколько я понял, работающие по двум волокнам Rx и Tx, при этом у модулей разная длина волны. Неудивительно, что они не взлетают на встречу друг-другу. ну так вроде логично. у одного tx 1310 rx 1390 у второго наооборот tx 1390 rx 1310 модули для cwdm Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
zhenya` Опубликовано 9 января, 2022 · Жалоба Свитч ребутнуть и софт обновить? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
zavndw Опубликовано 9 января, 2022 · Жалоба В 09.01.2022 в 19:26, dimokrzn сказал: ну так вроде логично. у одного tx 1310 rx 1390 у второго наооборот tx 1390 rx 1310 модули для cwdm на их сайте только 1 частота. В одном модуле закольцуйте волокно как выше советуют - если заработает то он только на 1 - 1310 работает Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
dimokrzn Опубликовано 9 января, 2022 · Жалоба В 09.01.2022 в 19:28, zhenya` сказал: Свитч ребутнуть? не помогает) В 09.01.2022 в 19:28, zavndw сказал: на их сайте только 1 частота. В одном модуле закольцуйте волокно как выше советуют - если заработает то он только на 1 - 1310 работает честно говоря не разу так не пробовал на таких модулях, но завтра попробую. а так обычно пишут tx на стандартные каналы cwdm. соответственно тут пара на эти длины волн. вроде как их менеджеры подбирали Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
zavndw Опубликовано 9 января, 2022 · Жалоба В 09.01.2022 в 19:29, dimokrzn сказал: не помогает) честно говоря не разу так не пробовал на таких модулях, но завтра попробую. а так обычно пишут tx на стандартные каналы cwdm. соответственно тут пара на эти длины волн. вроде как их менеджеры подбирали обычно пишут оба tx/rx а тут только 1. Второй модуль я вообще не нашел в их же каталоге. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
dimokrzn Опубликовано 9 января, 2022 · Жалоба fw тоже вроде последняя. до этого пробовали в dlink dgs-3420 там эти модули даже не определились. поэтому выбор пал на элтекс, они вроде все модули прожовывают Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
alibek Опубликовано 9 января, 2022 · Жалоба Модули FIBO 10G у нас в Элтексах работали, но иногда нужно было отключать negotiation и выставлять параметры порта вручную. А вот с Гигалинками была странность, когда линк не поднимался, или падал через некоторое время. Отправили в саппорт Элтекса, те после изучения сообщили, что на Гигалинках некорректная прошивка. Прислали рабочую прошивку, с ней линк поднимался. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
nixx Опубликовано 9 января, 2022 · Жалоба В 09.01.2022 в 19:33, dimokrzn сказал: fw тоже вроде последняя. до этого пробовали в dlink dgs-3420 там эти модули даже не определились. поэтому выбор пал на элтекс, они вроде все модули прожовывают длинк вообще не любит fibo, в т.ч. и 1гбит. проц почему-то расти начинает от их ддма. а так длинки всеядные. я бы скорее подумал, что проблема в sfp. ну и для гарантии глянуть бы, что у них в прошивке - может там картина, немного далекая от идеала. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
dimokrzn Опубликовано 10 января, 2022 · Жалоба В 09.01.2022 в 19:22, SUrov_IBM сказал: Просто у Вас на фотографии, два разных модуля - FIBO FT-S10-C3160LD и FT-S10-C3970LD насколько я понял, работающие по двум волокнам Rx и Tx, при этом у модулей разная длина волны. Неудивительно, что они не взлетают на встречу друг-другу. У модуля два оптических отверстия LC, верно? Если да, то соединить их между собой оптическим патч-кордом. ;) в одном модуле при соединении патчем линк поднялся Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
