[KuriBuhai]

Доброго времени суток всем.
Прошу вашей помощи, в подключении видеокамер.
Каким образом подключается питание по витой паре?
В магазине давно ставили камеры, и мастер подключил их через БП 12В.
Питание идет по витой паре в разъём камеры RJ-45

Сейчас же купив новый комплект, повторяя его процедуру, у меня камеры почему-то не включаться.

Оборудование Dahua Technology


[alibek]

Видимо потому что теперь это другие камеры.

[sdy_moscow]

Скорее другие руки, или то место из которого они растут.

Че-то задолбали всякие новички попрошайки 0 знаниями и с полным неумением задавать вопросы. Такое ощущение, что это какая-то "атака ботов".

[KuriBuhai]

В 06.01.2022 в 14:16, sdy_moscow сказал:

Скорее другие руки, или то место из которого они растут.

Че-то задолбали всякие новички попрошайки 0 знаниями и с полным неумением задавать вопросы. Такое ощущение, что это какая-то "атака ботов".

Конечно извините, но как по другому?

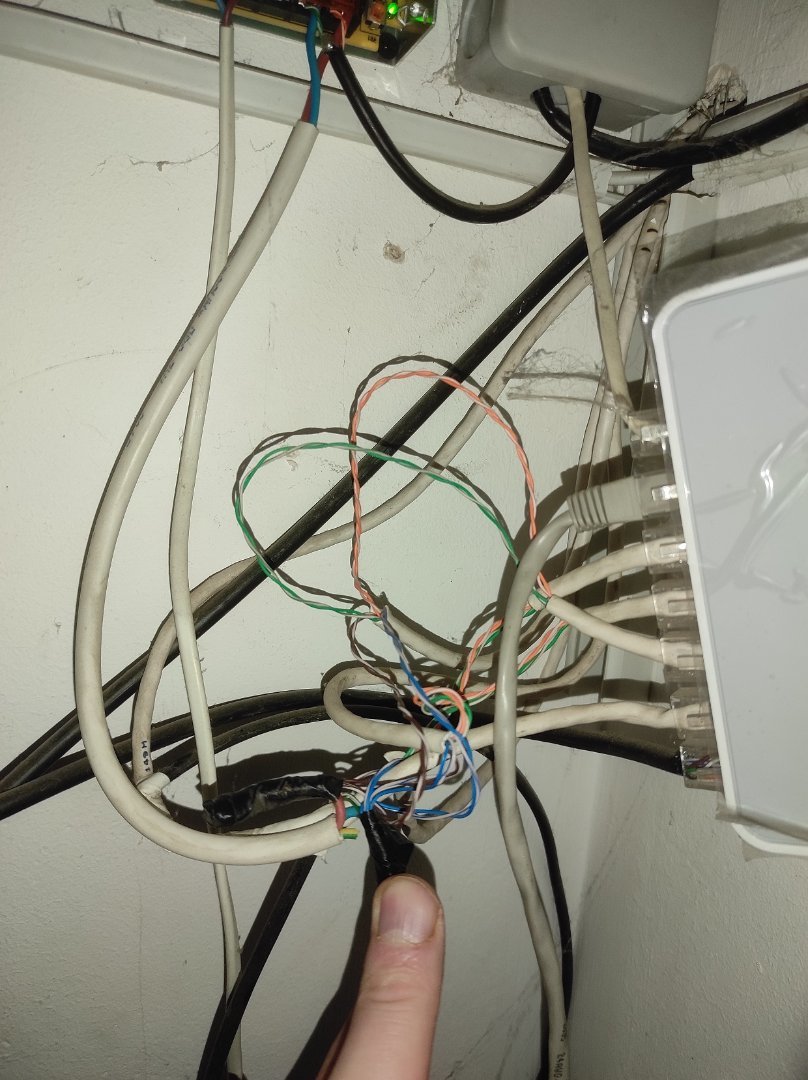

Распиновка по кабелю 1в1
Все сдела как у него, но мои почему-то не включаются.
При таком-же подключении, нет индикатора на комутаторе, значит камера неактивна, когда поключаю блок в штатный разьем питания на камере, все начинает работать.



Edited January 6, 2022 by KuriBuhai

[alibek]

В 06.01.2022 в 15:19, KuriBuhai сказал:

Конечно извините, но как по другому?

Позвать специалиста.

Или хотя бы прочитать инструкцию и спецификации.

[Saab95]

У камеры разве не питание 48 вольт по витой паре? А через проводок со штекером у камеры 12 вольт подключается.



И да, если камер много их никак нельзя соединять на один блок питания, просто скручивая провода от них. Будут наводки и зависания, для каждой камеры нужен или отдельный блок, или гальваническая развязка.



С камерами отлично работают блоки питания Ubiquiti POE 48 вольт. Стоит около 1000р. На 100М или на гигабит, сейчас просто сложно найти в продаже на 100.

[MikroUser]

On 1/7/2022 at 10:55 AM, Saab95 said:

У камеры разве не питание 48 вольт по витой паре? А через проводок со штекером у камеры 12 вольт подключается.



И да, если камер много их никак нельзя соединять на один блок питания, просто скручивая провода от них. Будут наводки и зависания, для каждой камеры нужен или отдельный блок, или гальваническая развязка.



С камерами отлично работают блоки питания Ubiquiti POE 48 вольт. Стоит около 1000р. На 100М или на гигабит, сейчас просто сложно найти в продаже на 100.

Если камер много и используется питание только по линии 12 вольт, то достаточно одного блока питания, главное чтоб по мощности потянул, никаких наводок не будет, проверено.

Если питание камер по POE, то тут нужен либо poe switch либо же poe injector(если одна две камеры).

убикути 48в пое работает, но по деньгам его на камеры глупо брать, когда есть более дешевые и рабочие аналоги. https://aliexpress.ru/item/4000124393961.html









Edited January 7, 2022 by MikroUser

[Saab95]

В 07.01.2022 в 12:03, MikroUser сказал:

Если камер много и используется питание только по линии 12 вольт, то достаточно одного блока питания, главное чтоб по мощности потянул, никаких наводок не будет, проверено.

На каких камерах проверено и на какой длине проводов? 4 камеры может и будет работать, а 16 камер тоже можно завести на 1 блок питания? Вот часто приходится переделывать, когда кто-то кому-то навешает камер за 3 копейки, кинет самую дешевую витуху с тонкими жилами и к одному БП на 12 вольт все подключит. А после каждый день по несколько камер зависают.



Тут проблема наводок не только от внешних воздействий, но и внутренние от работы стабилизаторов. Допустим подключены 2 камеры, одна на длине 10 метров и там питание 12 вольт, а вторая на длине 50 метров и там питание 11 вольт. На первой камере стабилизатор, допустим, нарисует 10 пилочек за секунду, а на второй камере 13, т.к. напряжение меньше и эти наведенные сигналы (пульсации и их производные), будут гулять от одной камере к другой.



В 07.01.2022 в 12:03, MikroUser сказал:

Если питание камер по POE, то тут нужен либо poe switch либо же poe injector(если одна две камеры).

Свич с ПОЕ тоже нужен специальный, с гальванической развязкой, такие стоят несколько дороже, чем дешевые варианты. И опять же они не избавляют от помех и наводок. Кроме всего малопортовые свичи с ПОЕ, например на 8 портов, дорогие, а 16-24 портовые нельзя будет забить камерами, т.к. стягивать столько проводов в одно место не всегда удобно. Поэтому инжекторы порой оптимальнее и дешевле.



В 07.01.2022 в 12:03, MikroUser сказал:

убикути 48в пое работает, но по деньгам его на камеры глупо брать, когда есть более дешевые и рабочие аналоги.

Только эти более дешевые аналоги более 2-х лет никогда не работают, порой вылетая раньше. Они греются, если откроете увидите все прелести схемотехники, иногда их пробивает и на камеру подается 220, т.к. нет защиты на выходе.

Убнтшные поешки имеют все степени защиты, не греются при работе. Есть места где они уже лет 7 работают и питают камеры без каких-то проблем. За это время многие ПОЕ коммутаторы вышли из строя, чего уж говорить про маленькие БП.

[KuriBuhai]

Доброго времени суток.
Если вас не затруднит, помогите пожалуйста разобраться с подключением.
Наш специалист уехал заграницу, и пока связи с ним нет.

Раньше камеры были подключены черезе ПОЕ БП, на каждую камеру стоял отдельный ПОЕ БП, когда наш спец приехал, взялся за голову и сказал что это в пустую пораченые деньги.
Поставил обычный 12В БП, и запитал по витой паре, в разем камеры RJ-45.

На словах, если получится обяснить:
С одной стороные кабель  4 нитки RJ-45 из свитчера (4 нитки на питание с БП синие пара + и коричневые пара -

) >> разьем камеры RJ-45

Сейчас я решил добавить пару камер, дома сделал идентичную схему, (4 нитки RJ-45 из свитчера (4 нитки на питание с БП синие пара и коричневые пара) >> разьем камеры RJ-45) но камера не включается (не светится индикатор на свитчере, что порт работает) когда подлючаю питание в стандартный  круглый BNC разьем камеры, на свитчере есть индикация и реестратор видит камеру.

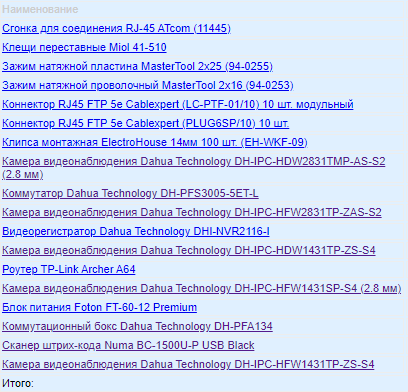

Новые камеры у всех поддержка 12 В, PoE

Камеры https://elmir.ua/cctv_cameras/videcam_dahua_technology_dh-ipc-hfw2831tp-zas-s2.html
Свитчер https://elmir.ua/switches/switch_dahua_technology_dh-pfs3005-5et-l.html
Реестратор https://elmir.ua/dvr-recorders/dvr_dahua_technology_dhi-nvr2116-i.html

ПОдскажитек может, нужно сменить какие либо настройки или сейчас данный метот просто изкоренили.

[Saab95]

У этой камеры питание PoE 48 вольт по витухе, если подадите на соответствующие жилки 12 вольт она работать не будет.

Подавайте 12 вольт в штекер на камере, но камера может зависать, если витуха длинная, т.к. не будет хватать питания при включении подсветки.

[KuriBuhai]

В 10.01.2022 в 12:24, Saab95 сказал:

У этой камеры питание PoE 48 вольт по витухе, если подадите на соответствующие жилки 12 вольт она работать не будет.

Подавайте 12 вольт в штекер на камере, но камера может зависать, если витуха длинная, т.к. не будет хватать питания при включении подсветки.

Как можно с вами лично списаться.
Нужна хорошая консультация за $

[Saab95]

В том магазине есть блоки питания на 48 вольт, подключите жилки витой пары, которые вы соединили на синюю и коричневую, соблюдая полярность как на 12 вольтовых камерах к блоку питания на 48 и все заработает.



Если у вас сейчас есть несколько блоков питания на 12 вольт - можете их последовательно соединить и тоже будет работать, когда 48 вольт наберете из 4-х штук.

[KuriBuhai]

В 10.01.2022 в 18:15, Saab95 сказал:

В том магазине есть блоки питания на 48 вольт, подключите жилки витой пары, которые вы соединили на синюю и коричневую, соблюдая полярность как на 12 вольтовых камерах к блоку питания на 48 и все заработает.



Если у вас сейчас есть несколько блоков питания на 12 вольт - можете их последовательно соединить и тоже будет работать, когда 48 вольт наберете из 4-х штук.

Доброго времени суток.
https://magazin-sml.prom.ua/g98799728-bloki-pitaniya
Если я использую такие блоки для питания по RJ-45
Длина кабеля до 30метров.
Все будет нормально работать, ничего не сгорит?? =)
Камеры https://elmir.ua/cctv_cameras/videcam_dahua_technology_dh-ipc-hfw2831tp-zas-s2.html
Реестратор https://elmir.ua/dvr-recorders/dvr_dahua_technology_dhi-nvr2116-i.html
Готов выйти на личную консультацию, за денюшку.

[Saab95]

В 25.01.2022 в 22:19, KuriBuhai сказал:

Если я использую такие блоки для питания по RJ-45

Работать будет, главное полярность правильно подать.



Но отдельные БП на каждую камеру все же лучше.
