Omny base miniBullet2 распиновка

[Константин_]

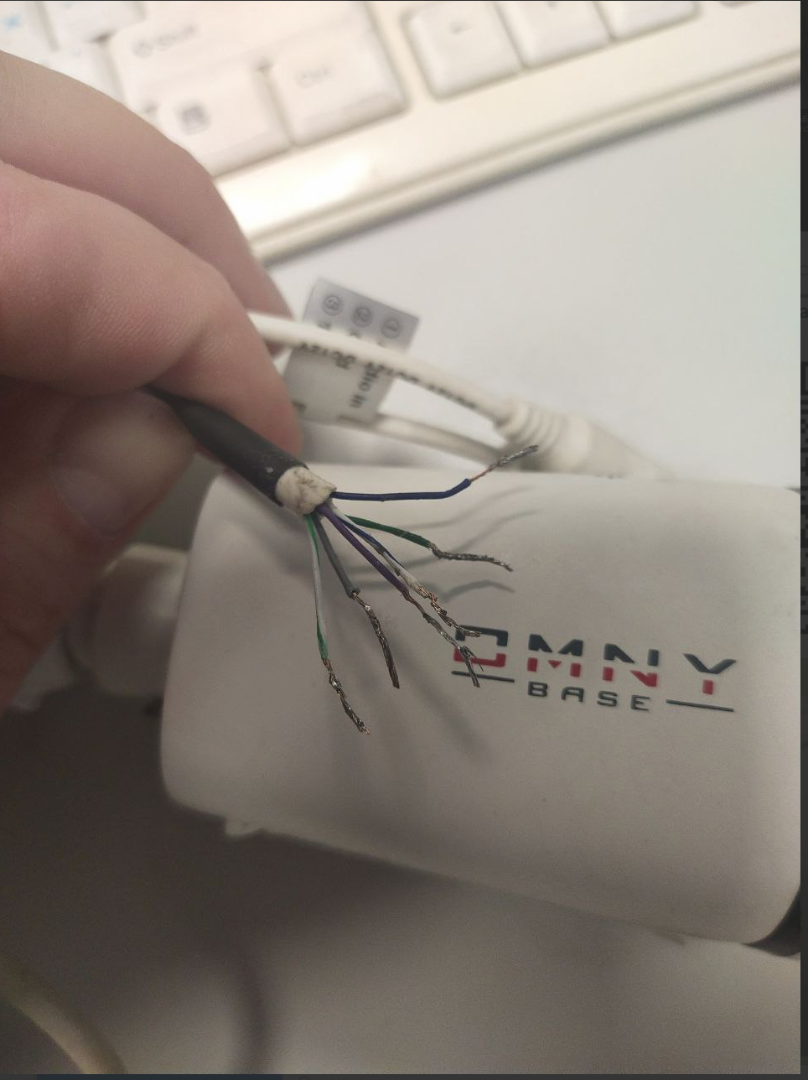

Подскажите пожалуйста соответствие цветов на  Omny base miniBullet2, отрезали штекер rj45 и выбросили, в итоге камера лежит мертвым грузом. Цвета: синий, бело

-синий, зеленый, бело-зеленый, фиолетовый, серый

[Константин_]

Если кому понадобиться:



1 Бело синий

2 Синий

3 Бело зеленый

4

5 Фиолетовый

6 Зеленый

7 Серый

8



Edited November 18, 2021 by Константин_

[timak]

Если кому понадобиться, на моей Omny base miniBullet2 было:

1 Бело оранжевый

2 Оранжевый

3 Бело зеленый

4 Фиолетовый

5

6 Зеленый

7

8 Белый

[kostello1]

На моей OMNY 200Pro такая распиновка под RG45:

1 Оранжевый

2 Желтый

3 зеленый   данные

4 серый +

5 фиолетовый +

6 синий    данные

7 коричневый -

8 белый          -





OMNY ViBe2



1 белооранжевый

2 оранжевый

3 бел зеленый

4 красный

5

6 зеленый

7

8 черный
