Посоветуйте инструмент для обжима гильз

[RN3DCX]

Посоветуйте инструмент для обжима гильз диаметром от 16 - до 24 мм.

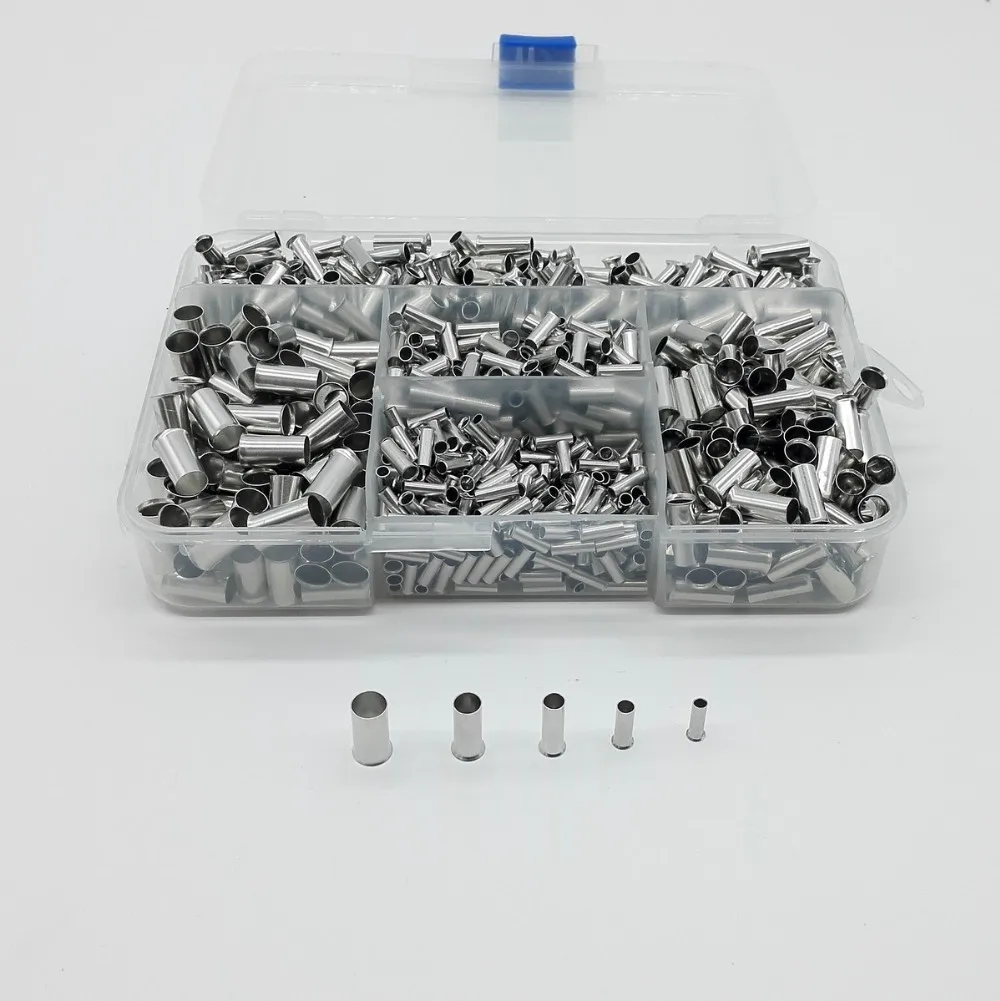

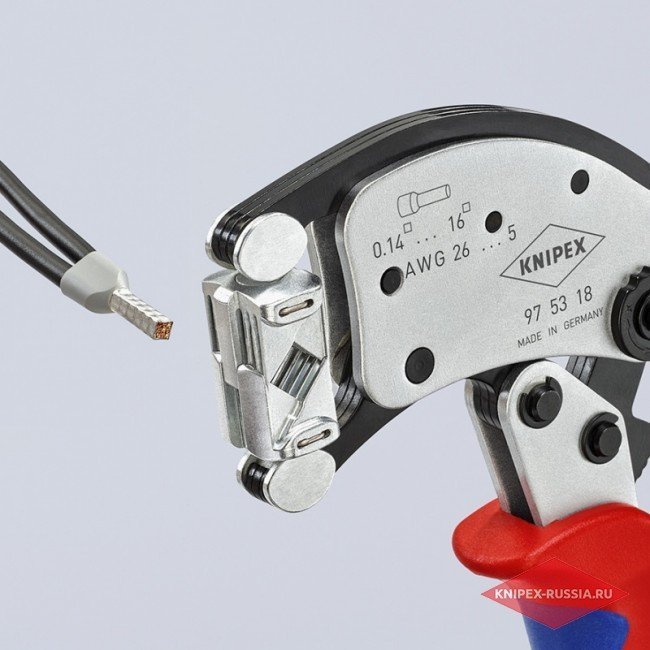

В идеале хотелось бы обжим под квадрат как у модели KN-975318:





[frol13]

7 часов назад, RN3DCX сказал:

Посоветуйте инструмент для обжима гильз диаметром от 16 - до 24 мм.

Вы разберитесь сначала, чего же хотите -в мм или мм2. Это совсем разные диаметры. И большие диаметры, обжимаются под шестигранник. В этом случае- клещи гидравлические плюс набор матриц.

[alibek]

В 06.11.2021 в 06:22, frol13 сказал:

Вы разберитесь сначала, чего же хотите -в мм или мм2

Что-то я очень сомневаюсь в том, что кому-то нужно обжимать гильзы диаметром от полутора до двух с половиной сантиметров.

Там явно не клещи нужны.

Правда 24 мм2 это тоже размер немалый.

[RN3DCX]

В 06.11.2021 в 06:22, frol13 сказал:

Вы разберитесь сначала, чего же хотите -в мм или мм2

Да, для отдельной категории тех кто в танке, придётся разобраться: гильзы в мм, кабель в мм2. @frol13, смотрите не перепутайте =)

В первом сообщении написано, что будут обжиматься гильзы - а какой кабель будет в них обжат, это уже не имеет значения.



[passer]

Такие большие диаметры знакомый электрик жмет гидравлическим обжимным инструментом, типа такого:

https://www.iek.ru/products/catalog/izdeliya_elektromontazhnye_i_instrumenty/instrumenty/instrumenty_elektromontazhnye_spetsializirovannye/instrument_dlya_opressovki_silovykh_nakonechnikov/gidravlicheskiy_instrument/press_gidravlicheskiy_ruchnoy_pgr_70_iek

Или

https://aliexpress.ru/item/32803139960.html

И да, обжимается под 6-тигранник.



А вот мелочь сечением 0.75-6кв. мм можно жать клещами как на вашей картинке. Дальше усилие возрастает идаже те же  6кв. мм электрик тот предпочитает жать гидравликой.

[Bachaa]

Я такой купил.



[frol13]

5 часов назад, alibek сказал:

Что-то я очень сомневаюсь в том, что кому-то нужно обжимать гильзы диаметром от полутора до двух с половиной сантиметров.

Там явно не клещи нужны.

Не сомневайтесь. Сам обжимал. Клещи гидравлические с длинными ручками. Совсем большие диаметры жмут гидравлическим прессом. На ВЛЭП это обычное дело.



4 часа назад, RN3DCX сказал:

для отдельной категории тех кто в танке, придётся разобраться: гильзы в мм, кабель в мм2.

Да, сидя в танке, теперь есть о чем поразмыслить.:)

[ALEX_SE]

Не надо путать силовые гильзы/наконечники с теми что на картинке которые предназначены для подключения многопроволочных проводников (втулочные). Для них действительно есть ручной инструмент до 35мм2.



Например такой:

https://www.iek.ru/products/catalog/izdeliya_elektromontazhnye_i_instrumenty/instrumenty/instrumenty_elektromontazhnye/instrument_dlya_opressovki_slabotochnykh_nakonechnikov/kleshchi_obzhimnye_ko_07e_10_35mm2_dlya_e_tipa_iek



Хотя лично мне больше нравится инструмент от КТВ например такой у меня, 16-25мм2 вполне обжимает. Силовые типа ГМЛ или кабельные ну до 6мм еще можно обжать вполне (клином). Болшьше уже лучше гидравлическим.

https://kvt.su/prod/electrical-tools/crimpers/insulugs-crimp/ctbset/



И да для наконечников на фото автора указывается таки сечение. Форма обжима квадрат или шестигранник по большому счету зависит от того куда это хозяйство втыкаешь :)

[RN3DCX]

В 06.11.2021 в 23:07, ALEX_SE сказал:

И да для наконечников на фото автора указывается таки сечение.

Еще один... откуда вас столько =)

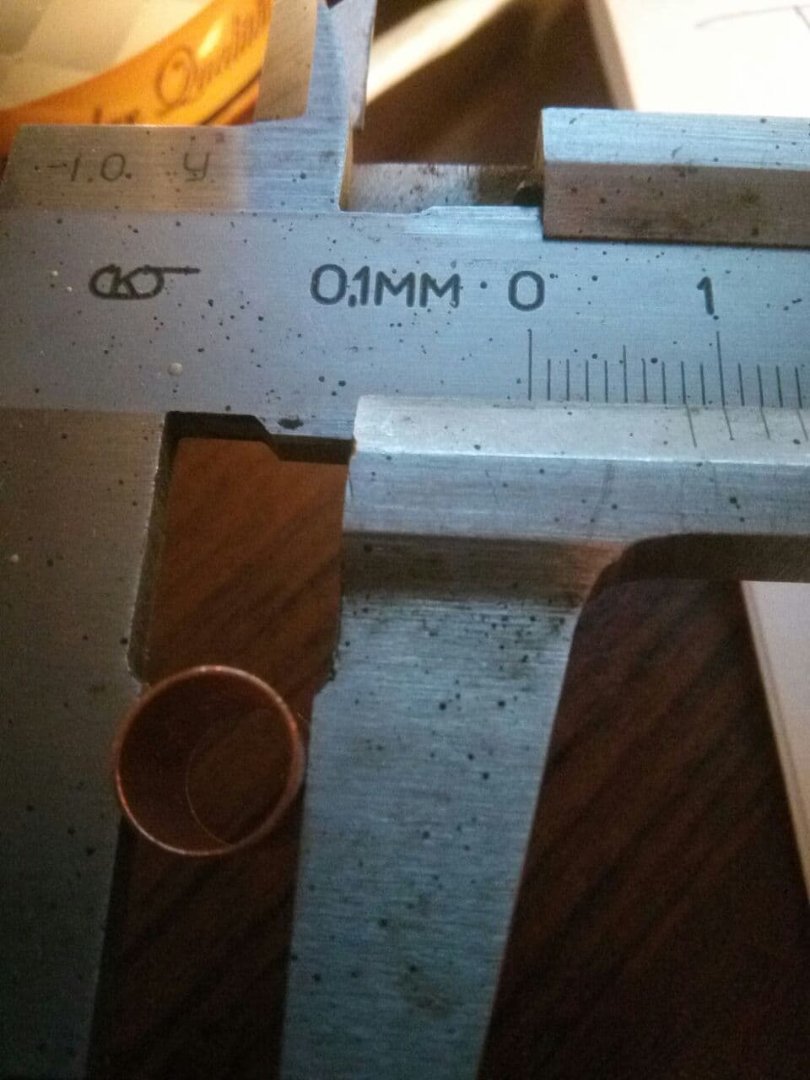

Не было под рукой для фото другой гильзы, но сути дело не меняет.





3,14*8*2=50,24 мм2



@ALEX_SE , в первом посту какой номинал гильз указан в миллиметрах?

Тогда уж переводя первый пост на ваш язык - мне нужен инструмент для обжима кабеля сечением от 100,48 до 150,72 мм2





В 06.11.2021 в 23:07, ALEX_SE сказал:

Например такой:

https://www.iek.ru/products/catalog/izdeliya_elektromontazhnye_i_instrumenty/instrumenty/instrumenty_elektromontazhnye/instrument_dlya_opressovki_slabotochnykh_nakonechnikov/kleshchi_obzhimnye_ko_07e_10_35mm2_dlya_e_tipa_iek

Присматривался к данному типу и вот что ютуб показал:



[RN3DCX]

А в идеале хотелось бы обжим всей площади гильзы!

Вот и вопрос - есть ли такой инструмент в природе?

[RN3DCX]

В 06.11.2021 в 19:20, frol13 сказал:

Да, сидя в танке, теперь есть о чем поразмыслить.:)

В 06.11.2021 в 23:07, ALEX_SE сказал:

И да для наконечников на фото автора указывается таки сечение



@frol13 Вас уже двое в танке, будет о чём поговорить =)))

[RN3DCX]

В 06.11.2021 в 06:22, frol13 сказал:

В этом случае- клещи гидравлические плюс набор матриц

Перед тем как обратиться за помощью прошерстил весь инертный - как мне кажеться, но это не точно...

И при данном номинале (диаметре) были лишь предложения:



А хочется в идеале: Обжим всей площади гильзы за один раз!? Или это фантастика?

[ALEX_SE]

On 11/7/2021 at 12:27 AM, RN3DCX said:

Тогда уж переводя первый пост на ваш язык - мне нужен инструмент для обжима кабеля сечением от 100,48 до 150,72 мм2

Пресс гидравлический например ПГР.



On 11/7/2021 at 12:27 AM, RN3DCX said:

Присматривался к данному типу и вот что ютуб показал:

Правильно он показал. Они пытаются обжимать ГМЛ. Этот инструмент нормально берет их но клином а не шестигранником.И КВР мощнее. У него рычаг больше.



On 11/7/2021 at 4:25 AM, RN3DCX said:

Вас уже двое в танке, будет о чём поговорить =)))

Наконечники подобные бывают и большие. 150 не знаю а 120 квадрат видел. Обжимают прессом.

[Andrey]

от 0,08 до 16 мм2 :

https://aliexpress.ru/item/1005002491885455.html квадрат

https://aliexpress.ru/item/4001241406390.html шестигранник

с большими диаметрами, я подозреваю, без гидравлики сложно справиться
