вопрос по маршрутизации

[vgraev]

ребята, здравствуйте.помогите,пожалуйста.

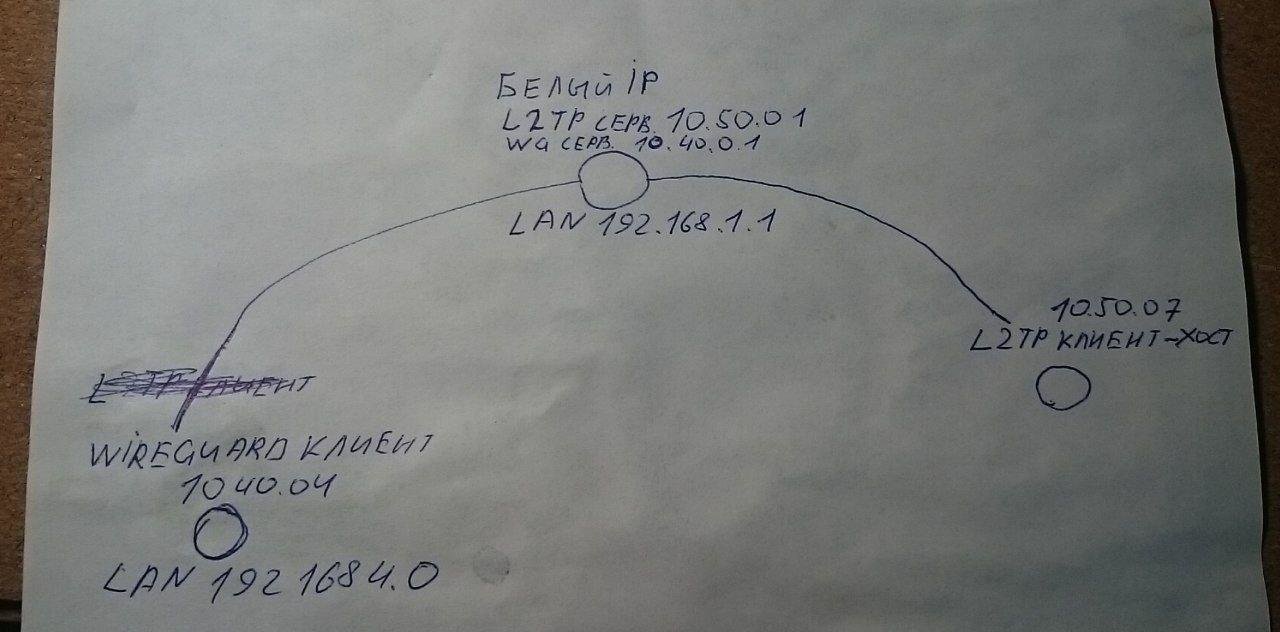

имеется роутер микротик с белым ip. на нем поднят l2tp server ( 10.50.0.1) , wireguard ( 10.40.0.1) lan 192.168.1.0

к нему подключен еще один микротик по ваегуард(10.40.0.4) lan 192.168.4.0 и одна вин машина с l2tp ipsec 10.50.0.7

задача сделать так.чтоб вин машина видела сеть 192.168.4.0



сделал: на вин машине убрал l2tp server как шлюз по умолчанию,чтоб трафик шел не через сервер,а через провайдера вин машины

написал маршрут до сети сервера

route -p add 192.168.1.0 mask 255.255.255.0 10.50.0.1

написал маршрут до 0.4

route -p add 192.168.4.0 mask 255.255.255.0 10.50.0.1



на микротике с сетью 4.0,который по ваегурад подлкючен

написал маршрут dst adress 10.50.0.0/24 gateway 10.40.0.1 pref source 192.168.4.1( без преф сорса не пинговалось совсем,не знаю почему ,если можно объясните)

10.50.0.1 пингуется

а 10.50.0.7 не пингуется. по видимому ошибка где то



п.с. ваегуард использую так как пров блочит l2tp.



Edited October 3, 2021 by vgraev

[SUrov_IBM]

Vgraev, здравствуйте.



В принципе, у Вас классическая маршрутизация, но есть небольшие особенности. Давайте начнём проверять со стороны Windows ПК, обусловимся, что на нём будут полностью отключены брандмауэр и антивирус.

Далее, поднимем L2TP тоннель и настроим статическую маршрутизацию. Примечание: L2TP – это PPP (маршрутизация точка-точка, маска сети /32). Поэтому статическая маршрутизация под Windows будет выглядеть так:



route add 192.168.1.0 MASK 255.255.255.0 10.50.0.7 METRIC 1

route add 10.40.0.0 MASK 255.255.255.0 10.50.0.7 METRIC 1

route add 192.168.4.0 MASK 255.255.255.0 10.50.0.7 METRIC 1



При использовании PPP интерфейса, маршрутизация строиться не через адрес сервера (10.50.0.1), а через IP адрес, который получил виртуальный адаптер L2TP (10.50.0.7).



После этого, с Windows ПК должны быть доступны IP адреса 192.168.1.1 и 10.40.0.1.

С Mikrotik (10.50.0.1) должен быть доступен IP 10.50.0.7 с установкой от source адреса 192.168.1.1 и так же IP 10.50.0.7 с установкой от source адреса 10.40.0.1.



4 часа назад, vgraev сказал:

без преф сорса не пинговалось совсем,не знаю почему ,если можно объясните

Source позволяет указывать от какого IP адреса следует посылать пакет, если source не указан, то в качестве IP адреса отправителя, обычно подставляется IP адрес интерфейса, через который проложен маршрут в сеть, куда направляется пакет.



P.S. Дальше маршрутизация проверяется по цепочке к следующему переходу. В общем, если что-то не заработает, пишите. И обязательно, на время настройки отключайте брандмауэр и антивирус, о них часто спотыкаются при тестировании.

[vgraev]

огромное спасибо,маэстро. спасибо,что объяснили нюансы

после этого

route add 192.168.1.0 MASK 255.255.255.0 10.50.0.7 METRIC 1

route add 10.40.0.0 MASK 255.255.255.0 10.50.0.7 METRIC 1

route add 192.168.4.0 MASK 255.255.255.0 10.50.0.7 METRIC 1

и этого на микротике wg клиенте

add comment=lubera disabled=no distance=1 dst-address=10.50.0.0/24 gateway=\
    10.40.0.1 pref-src=192.168.4.1 routing-table=main scope=30 \
    suppress-hw-offload=no target-scope=10



заработало, то есть частично я был прав, но этот нюанс не знал "При использовании PPP интерфейса, маршрутизация строиться не через адрес сервера (10.50.0.1), а через IP адрес, который получил виртуальный адаптер L2TP (10.50.0.7)"

несколько вопросов.

1)route add 10.40.0.0 MASK 255.255.255.0 10.50.0.7 METRIC 1  эта строчка дает возможность посылать пакеты вин машине в сеть 10.40.0.0/24 верно? то есть тут уже не точка-точка с маской /32

2) чтоб на постоянку маршрут добавить надо ключ -p поставить? как я наблюдал ,после ключа -p делаею  route print и вижу в таблице постоянных маршрутов свой добавленный маршрут,но при перезагрузке , запись есть но маршрут не отрабатывает, приходится сперва delete потом add

3) не могли бы подсказать что в брендмауэре винды надо открыть чтоб работало( я его отключал на время теста)

p.s если чем могу Вам помочь, я хирург -стоматолог .обращайтесь без проблем
и еще хотел сказать в телеге есть группа микротик клуб , там безусловно спецы, но на этот вопрос не ответили ничего вменяемого. а Вы как дважды два четыре сказали, всегда приятно ,когда человек занимается своим и спец в этом





[SUrov_IBM]

1 час назад, vgraev сказал:

1)route add 10.40.0.0 MASK 255.255.255.0 10.50.0.7 METRIC 1  эта строчка дает возможность посылать пакеты вин машине в сеть 10.40.0.0/24 верно? то есть тут уже не точка-точка с маской /32

Данная маршрутная строка, позволяет WINDOWS ПК указать, что сеть 10.40.0.0 255.255.255.0 (/24) доступна через маршрутизатор с IP адресом 10.50.0.1 ("знающий" о сети 10.40.0.0/24), в Вашей схеме он же L2TP (PPP) сервер, а связанность от WINDOWS ПК <=> до L2TP сервера, осуществляется через виртуальный PPP интерфейс и выданный ему со стороны сервера IP адрес с /32 маской (на этом участке – PPP "точка-точка").





2 часа назад, vgraev сказал:

2) чтоб на постоянку маршрут добавить надо ключ -p поставить? как я наблюдал ,после ключа -p делаею  route print и вижу в таблице постоянных маршрутов свой добавленный маршрут,но при перезагрузке , запись есть но маршрут не отрабатывает, приходится сперва delete потом add

Можно попробовать привязать статический маршрут не к IP адресу виртуального PPP интерфейса, а непосредственно к самому виртуальному интерфейсу. Для этого делаем route print, далее в списке интерфейсов (Interface List) ищем номер виртуального VPN интерфейса (условно будет 45) и строим маршрутную строчку следующим образом:



route add -p 10.40.0.0 MASK 255.255.255.0 0.0.0.0 METRIC 1 IF 45

Где 0.0.0.0 – любой адрес, который назначается виртуальному интерфейсу,  IF 45 – номер виртуального интерфейса, который отобразился в Interface List. Пробуем перезагрузить компьютер и установить L2TP VPN соединение.



2 часа назад, vgraev сказал:

3) не могли бы подсказать что в брендмауэре винды надо открыть чтоб работало( я его отключал на время теста)

К сожалению, затрудняюсь с ответом, поскольку не пользуюсь штатным брандмауэр Windows. Тематика конфигурирования брандмауэра выходит за рамки маршрутизации. Брандмауэр блокирует все входящие на WINDOWS ПК соединения, необходимо понимать, какие TCP и UDP порты для приложений необходимо открыть и каким участникам в сети (IP адрес доверенного устройства в сети) можно разрешить доступ на данный ПК.



2 часа назад, vgraev сказал:

и еще хотел сказать в телеге есть группа микротик клуб , там безусловно спецы,

P.S. Тут дело совершенно не в MikroTik, уверен, что ребята обитающие в той группе хорошо знают это устройство, в отличие от меня кстати. Здесь играет роль особенность конкретно взятого протокола PPP и его реализации, ну и маршрутизации в целом, она имеет свою логику, не привязанную к конкретному маршрутизатору. ;)



Рад был помочь!
