Совет по ремонту DGS-1510 .

Здравствующие.

Нужен совет, по ремонту 2х коммутаторов  DGS-1510-52 после скачка напряжения.



1-й коммутатор - все индикаторы горят, индикатор консоли мигает. В консоль можно зайти.

Останавливается после UART init ................................................. 100 % и больше никаких сообщений в консоле.

Прошивку менял, флеш пямять из консоли форматировал и пытался опять залить прошивку DGS-1510_Run_1_60_B034.had (заливка проходит без ошибок и предлагает перезагрузку ) -

не помогает все равно останавливается на  UART init ................................................. 100 %.

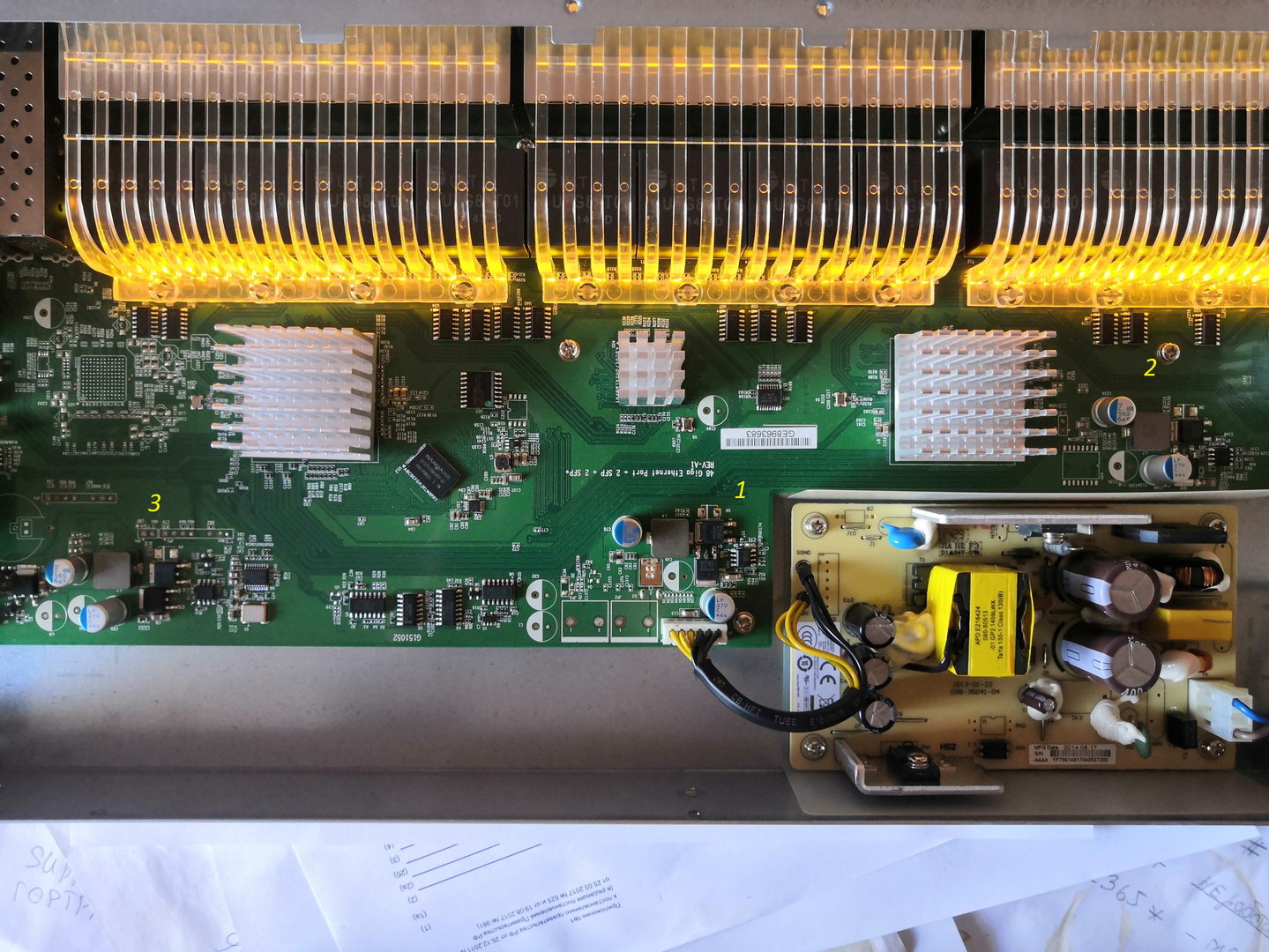

2-ой коммутатор - никаких признаков запуска, только включатся вентиляторы. На дросселях нет напряжение, на ШИМ RT8120 на выходе нет напряжение на всех 3х (фото) (1ножка и 5ножка есть 12, на 4ой нет),

в запасах не нашел RT8120, нашел вроде как бы аналог APW7120. Заменил только один (1ий на фото) на 4ой ножке появилось но 2.5 В на 1ой ножке почему то 7в на 5ой 12в. На 1ом дросселе появилось напряжение 2.5в, на других нет.



Как можно проверить процессор на 2-ом коммутаторе, может и не стоит все ШИМ RT8120 заменять.

И что посоветует с первым коммутатор.




Share this post


Link to post
Share on other sites

Смотреть на КЗ на выходах питальников. Скорее всего порты наведенкой повыносило так, что чипы по какому-то питанию в КЗ ушли, а там есть защита от его пропадания (POWER_GOOD соответствующий). Обычно 3.3В ни от чего не зависят, а вот остальные - уже да, друг от друга по цепочке в зависимости. Это, что по 2-му.

1-й тоже подбило, судя по всему, но не так глобально, как 2-й и питальники ещё в защиту по перегрузке не уходят.
