Гроза и ее последствия!!!!

[Александр1964]

Добрый день У меня случилась беда После грозы отвалились все 6 камер подключенных по POE и сам LAN регистратора При этом рег работает со своим монитором нормально. Камеры проверил по отдельности тоже работают.

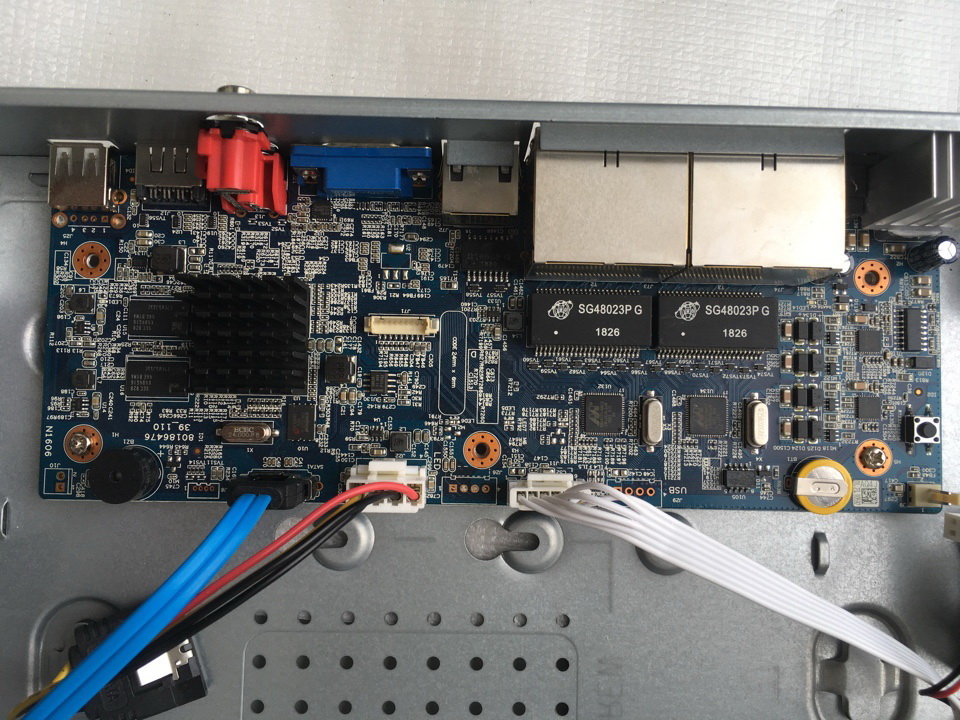

Видимы перегораний на плате  Dahua NVR4108HS-8P-4KS2  нет.

Думаю вышли из строя  Четырехпортовый сетевой трансформатор SG48023PG 2 штуки

и микросхема самого LAN S16503 G

Прошу вашей консультации

Edited August 8, 2021 by Александр1964
ошибка

[[anp/hsw]]

Замена регистратора. Он копеечный, не тратьте на ремонт свое время.

[sol]

0. S16503 это тоже разделительный трансформатор. Это не микросхема.

1. Трансы горят КРАЙНЕ редко. И обычно в случае прямого попадания. Это можно определить по испарившимся дорожкам на плате от разъёмов к трансформаторам.

2. Погорели у вас марвелловские (не вижу по фото PHY это или PHY+Switch) чипы. Вооон они, два такие одинаковые под трансформаторами.

3. Менять не целесообразно, стоимость чипов в розницу + работа по замене будет стОить больше, чем новый регистратор. Ну или сравнимо. И ждать, пока чипы придут 20-40 дней. И нет гарантий, что там не отгорело что нибудь со стороны процессора, что выяснится только после замены сетевых чипов.



[Александр1964]

Эти 2 чипа на 8 портов для камер? Дык у меня и лан самого рега не работает Или эти 2 чипа для всех 9 ланов ?

[sol]

4 минуты назад, Александр1964 сказал:

Или эти 2 чипа для всех 9 ланов

Для всех. Видно же по дорожкам.



[Александр1964]

MAX5980 ???

[sol]

Я не знаю... Рег у вас, вы его видите. Я не вижу. В моём распоряжении только мутная фотография низкого разрешения.

Ну и телепаты тоже все передохли...



[Александр1964]

Спасибо ВАМ большое!!!!!!!!!!!!!!!!!!!!

[Александр1964]

там стоит 2 шт MAX5980 Оба менять ?

[Александр1964]

12 часов назад, [anp/hsw] сказал:

Замена регистратора. Он копеечный, не тратьте на ремонт свое время.

13000 он стоит Для меня не копейки

[[anp/hsw]]

18 минут назад, Александр1964 сказал:

13000 он стоит Для меня не копейки

Уже в районе 10. Только для вас скоре всего он будет стоить 15: 5 попытка ремонта старого и 10 - покупка нового :)

Иначе вы бы не задавали подобный вопрос, а сами бы посмотрели тепловизором перегревающиеся чипы и начали бы их менять...

[sol]

14 часов назад, Александр1964 сказал:

там стоит 2 шт MAX5980 Оба менять ?

Ну не надо с такими знаниями там ничего менять... Это не приведёт к починке...



max5980 это PoE контроллер. Я же говорил про чипы от марвелл, а не от максим...

И налицо проблемы с позиционированием под (снизу) -> справа.. Не надо туда лезть.

[sol]

13 часов назад, [anp/hsw] сказал:

тепловизором

Да хоть бы и пальцем...

[Александр1964]

88E6071 одна сильно горячая одна холодная MAX5980 обе чуть теплые

[sol]

1 час назад, Александр1964 сказал:

88E6071

Ну вот это и менять. Причём, можно сразу оба, чтобы два раза со стула не вставать.

[Александр1964]

2 и заказал Тока их на чип и дип нет Пришлось в китае заказать

[sol]

3 часа назад, Александр1964 сказал:

Пришлось в китае заказать

приедет в лучшем случае демонтаж. В худшем - такие же горелые.

[Александр1964]

Все будет нормальн Нечего раньше времени панику наводить Сто раз заказывал микросхемы на али и всегда все было нормально!!!!

[sol]

35 минут назад, Александр1964 сказал:

Сто раз заказывал микросхемы на али и всегда все было нормально!!!!

Хм... Наверное, у меня другой какой али... Я ремонтами занимаюсь лет 5. И немного в курсе как это бывает. Одних споров по демонтаж/подделка около 70...

[Александр1964]

не везучий наверно
