Cisco selective qinq

Всем привет!



Настраиваю selective qinq на Cisco 4500x-16SFP+

конфиг такой:



interface Port-channel1
 description To_QinQ_20GE
 switchport
 switchport trunk allowed vlan 20,71-79,81,82,90-99,101-107,113,114,116-121,123
 switchport trunk allowed vlan add 128,137,138,141,143,144,146-152,157,158,169
 switchport trunk allowed vlan add 171-178,180-183,190-196,201,202,204-212
 switchport mode trunk

 switchport vlan mapping 20,71-79,81,82,90-99,101-107,113,114,116-121,123 dot1q-tunnel 601

 switchport vlan mapping 128,137,138,141,143,144,146-152,157,158,169 dot1q-tunnel 602

 switchport vlan mapping 171-178,180-183,190-196,201,202,204-212 dot1q-tunnel 603
 no vtp



Магистральный провайдер маки не видит, подскажите куда копать?

Собрал тестовый стенд в офисе также на второй стороне маки не вижу.
Свич на котором делаю маппинг 4500x-16
Свич на котором принимаю cisco 4948E



Share this post


Link to post
Share on other sites

 A dotq 601-603 существуют и уходят куда надо ?

Share this post


Link to post
Share on other sites
8 минут назад, YuryD сказал:

 A dotq 601-603 существуют и уходят куда надо ?

вланы 601-603 на свиче созданы, этот линк уходит к выше стоящему оператору который прокидывает каждый влан в разные города, где я вытаскиваю свой c-vlan

Share this post


Link to post
Share on other sites

а провайдер точно от Вас принимает qnq и фреймы соответствующего размера?

Share this post


Link to post
Share on other sites

interface Port-channel1
 description To_QinQ_20GE
 switchport
 switchport trunk allowed vlan 601-603
 switchport mode trunk

 switchport vlan mapping 20,71-79,81,82,90-99,101-107,113,114,116-121,123 dot1q-tunnel 601

 switchport vlan mapping 128,137,138,141,143,144,146-152,157,158,169 dot1q-tunnel 602

 switchport vlan mapping 171-178,180-183,190-196,201,202,204-212 dot1q-tunnel 603
 no vtp

Share this post


Link to post
Share on other sites
6 минут назад, stalker86 сказал:

а провайдер точно от Вас принимает qnq и фреймы соответствующего размера?

Да, точно, т.к. до этого все это делал на Микроте CCR1072 но его ресурсов не хватает в 6-7 гигов трафика перезагружается.

Share this post


Link to post
Share on other sites
14 минут назад, Butch3r сказал:

interface Port-channel1
  description To_QinQ_20GE
  switchport
  switchport trunk allowed vlan 601-603
  switchport mode trunk

  switchport vlan mapping 20,71-79,81,82,90-99,101-107,113,114,116-121,123 dot1q-tunnel 601

 switchport vlan mapping 128,137,138,141,143,144,146-152,157,158,169 dot1q-tunnel 602

 switchport vlan mapping 171-178,180-183,190-196,201,202,204-212 dot1q-tunnel 603
  no vtp



Также без изменений команду switchport принимает, но в конфиге не отображает

Share this post


Link to post
Share on other sites

А я что-то вашу схему не понял. У вас на каталисте живут вланы 20,71-79,81,82,90-99,101-107,113,114,116-121,123 и тд, а провайдер дает 3 влана 601-603?



Если так, то вам нужно в другом месте упаковывать вланы

Share this post


Link to post
Share on other sites
2 минуты назад, Butch3r сказал:

А я что-то вашу схему не понял. У вас на каталисте живут вланы 20,71-79,81,82,90-99,101-107,113,114,116-121,123 и тд, а провайдер дает 3 влана 601-603?



Если так, то вам нужно в другом месте упаковывать вланы

Нет эти вланы 20,71-79,81,82,90-99,101-107,113,114,116-121,123 живут не на каталисте, они висят на Микротах, провайдер дает 3 влана в 3 разных города, куда я отдаю свои вланы

Share this post


Link to post
Share on other sites
Только что, suhrab сказал:

Нет эти вланы 20,71-79,81,82,90-99,101-107,113,114,116-121,123 живут не на каталисте, они висят на Микротах, провайдер дает 3 влана в 3 разных города, куда я отдаю свои вланы

значит вам нужно mapping делать на порту в сторону микротика, а в стону провайдера обычный транк с 601-603

Share this post


Link to post
Share on other sites
1 минуту назад, Butch3r сказал:

значит вам нужно mapping делать на порту в сторону микротика, а в стону провайдера обычный транк с 601-603

Блин тогда не правильно понял работу Selective qinq, спасибо сейчас проверю



Share this post


Link to post
Share on other sites
35 минут назад, Butch3r сказал:

значит вам нужно mapping делать на порту в сторону микротика, а в стону провайдера обычный транк с 601-603

Подскажите еще с одним моментом пожалуйста, если на этом каталисте настрою SPAN (У меня СОРМ-2 не РФ)


В качестве соурс интерфейса укажу линк в сторону Микрота и перечислю часть своих вланов (к примеру 71-79) т.к. мне надо что бы все сливались в СОРМ, это будет работать ?

Edited by suhrab

Share this post


Link to post
Share on other sites

Если надо всё, то почему не port-based?

Share this post


Link to post
Share on other sites
14 часов назад, suhrab сказал:

Подскажите еще с одним моментом пожалуйста, если на этом каталисте настрою SPAN (У меня СОРМ-2 не РФ)


В качестве соурс интерфейса укажу линк в сторону Микрота и перечислю часть своих вланов (к примеру 71-79) т.к. мне надо что бы все сливались в СОРМ, это будет работать ?



 У меня не такой толстый каталист, поэтому сливаются все вланы с соурспорта, работает. Я уточнял, их сьемнику пофиг на теги, да и все энкапсуляции пережевывает.

Share this post


Link to post
Share on other sites

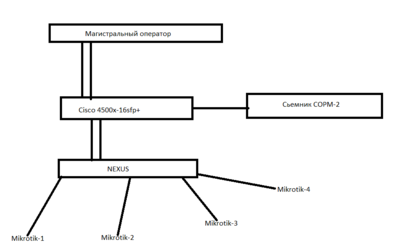

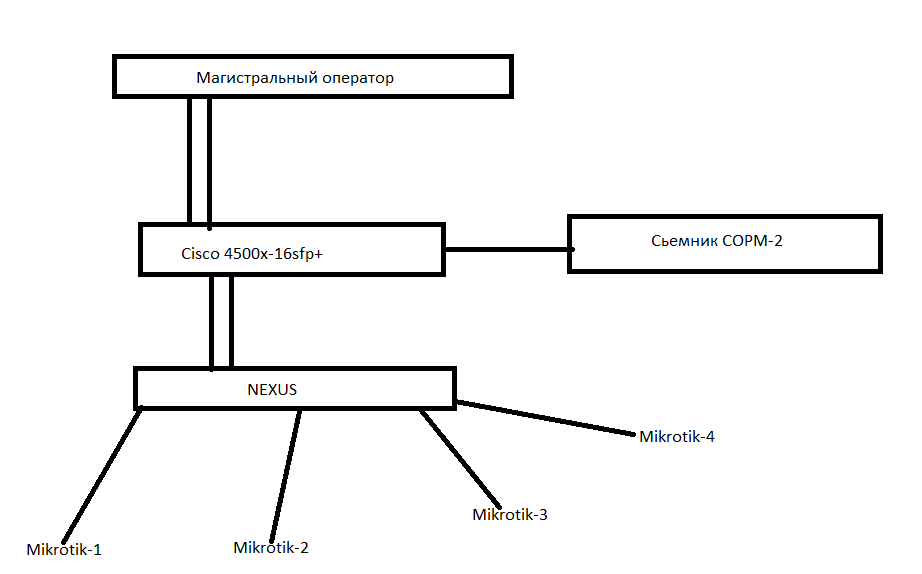

Приложил картинку с примерным расположением свичей

На Nexus спускаются вланы 71-79,81,82,90-99,101-107,113,114,116-121,123,128,137 и т.д  с Микротиков, также на этот Nexus приходят вланы с других свичей ниже. (На Nexus SPAN нет что бы переключить сьемник на него)

Этот Nexus подключен на 4500, Etherchannel 20ge, в этом линке уже делаю



 switchport vlan mapping 20,71-79,81,82,90-99,101-107,113,114,116-121,123 dot1q-tunnel 601

 switchport vlan mapping 128,137,138,141,143,144,146-152,157,158,169 dot1q-tunnel 602

 switchport vlan mapping 171-178,180-183,190-196,201,202,204-212 dot1q-tunnel 603



и вланы 601,602,603 отдаю магистральному оператору, все нормально после помощи Butch3r заработало.





Теперь надо на 4500 отдать в съемник некоторые мои вланы 71,72,73,101,107,123,128


Share this post


Link to post
Share on other sites

 Ну если есть свободные порты, то отдайте на этот порт нужные vlan, он и будет сорс для сьемника.

Share this post


Link to post
Share on other sites
14 часов назад, YuryD сказал:

 Ну если есть свободные порты, то отдайте на этот порт нужные vlan, он и будет сорс для сьемника.

Ну в голову пока только эта мысль приходит =)

Share this post


Link to post
Share on other sites
