У частника горит оптический КТВ приёмник, взрыв ШИМ-контроллера

[sheft]

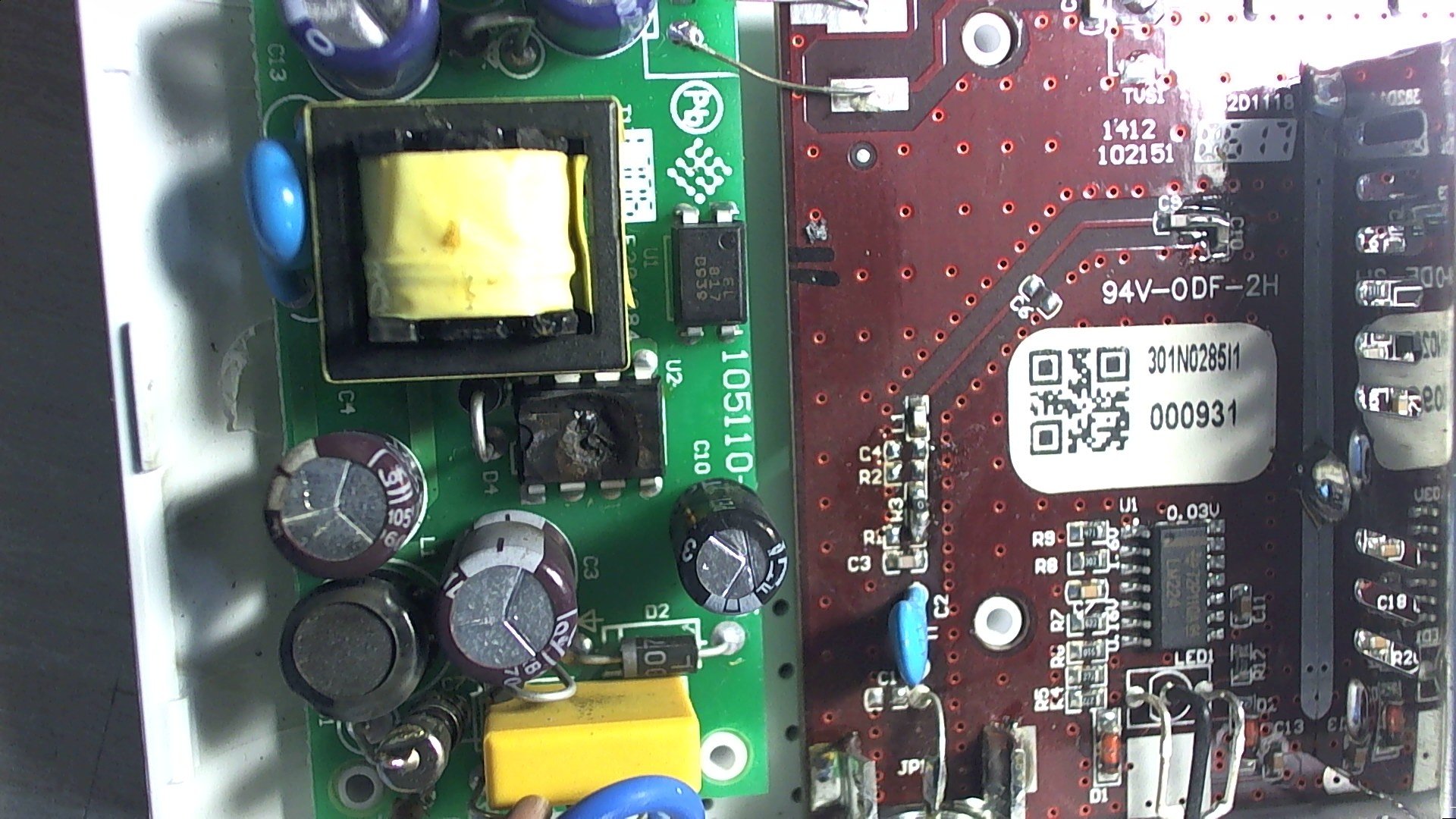

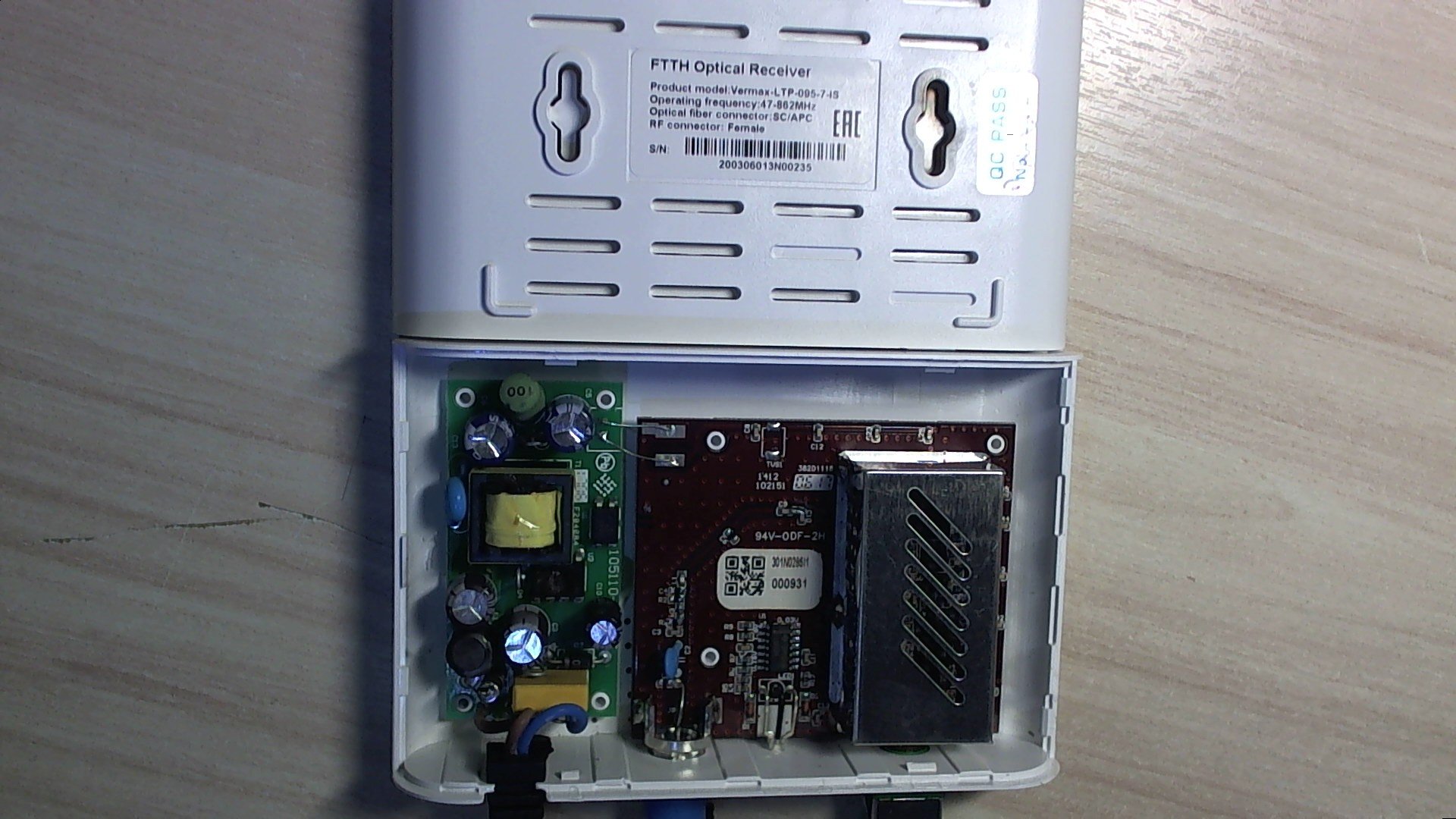

У частника уже дважды сгорает оптический КТВ приёмник, взрывается ШИМ-контроллер с разносом корпуса

Как и что? Гроз не было, и почему именно шим, приёмники такие много где стоят, но проблем не было. Что такое наводится на приёмник и с какой стороны? с питания, почему блоки питания гепона не мрут? со стороны коаксиала в доме? за пределы дома коаксиал не выходити опять же ШИМ на силовой стороне, с низковольтной стороной только через оптрон контачит.



[frol13]

А заземлить/занулить, как положено, не пробовали? Попробуйте поискать со стороны взаимодействия коаксиала и питания. Коаксиал может уравнивать через себя разные земли. А при наличии неисправного ТВ в который он включён, вообще могут быть чудеса. Попробуйте поставить на коаксиал т.н. изолятор земли.

[sheft]

10 минут назад, frol13 сказал:

Попробуйте поставить на коаксиал т.н. изолятор земли.

Это и предложил монтажникам, как и перепроверить участки коаксиала. Но все равно, взорвавшийся ШИМ вызывает недоумение. Низкое напряжение или временные просадки могли вызвать протекание больших токов в транзисторе этого контроллера, способного так его экстерминировать?

[димыч35]

меняете полностью блок питания или только шим? по коаксиалу горит выходной каскад усилителя,горячая часть от скачков напряжения. если меняете шим,то тпи в мусор(межвитковое).

[frol13]

7 часов назад, sheft сказал:

Низкое напряжение или временные просадки

Это не о том. У Вас может быть проблема с нулями питания в разных частях здания и соединением их через коаксиал.

Посмотрите тему:

При этом коаксиал может Вам соединять ещё и входную и выходную земли в устройстве, да ещё и с заносом туда потенциала. Естественно, ШИМу это не нравится.

[sheft]



7 часов назад, димыч35 сказал:

меняете полностью блок питания или только шим? по коаксиалу горит выходной каскад усилителя,горячая часть от скачков напряжения. если меняете шим,то тпи в мусор(межвитковое).

полностью приставка менялась на новую



6 часов назад, frol13 сказал:

У Вас может быть проблема с нулями питания в разных частях здания и соединением их через коаксиал.

Дом частника 8х8м откуда там разные нули?

[frol13]

16 минут назад, sheft сказал:

Дом частника 8х8м откуда там разные нули?

Извиняюсь. Думал дом многоквартирный, многоподъездный.

Тогда надо смотреть, что у него с телевизором по развязке цепей питания и входа коаксиала. Там средняя точка (земляная) образована двумя кондерами. Если она висит в воздухе и не заземлена, то там может быть любое напряжение. Со временем, при появлени утечки в кондерах, там может быть ещё интереснее. А при включении ТВ там должен происходить бросок, который может ШИМу не понравиться, если попадёт ему в противофазу. Поэтому-отвяжитесь Вы от его ТВ -поставьте изолятор земли. Поскольку принудить его организовать нормальную схему питания Вы не сможете.

[димыч35]

копайте в 220 вольтах! у меня на даче постоянно лампочки перегорали пока фазу не сменили(у соседа насос генерировал).

[vidis]

Там лишний элемент L1 - он между   С3 и С4.

[abub]

В 30.07.2021 в 10:10, димыч35 сказал:

копайте в 220 вольтах!

И во включаемых в розетку устройствах абонента, что-то вызывает импульс. Судя по скринам, у этих бп нет даже простейших фильтров на входе. Тут даже плохо контачащий выключатель света способен спалить блок питания. Так или иначе, а проблему можно было решить после пары одинаковых выходов из строя, но кто-то будет уперто менять приемники за денежку с абонента...

Edited January 3, 2023 by abub

[димыч35]

В 06.08.2021 в 15:55, vidis сказал:

Там лишний элемент L1 - он между   С3 и С4.

ага! как раз он то и отвечает за сглаживание пика, убери и будешь менять шим после каждого скачка!

[sol]

1. Это не только ШИМ контроллер. Судя по отсутствию видимого силового транзистора - он в самой микросхеме. Как это и бывает на многих мелких БП.

2. Причина - или перегрев или "иголки" по питанию. Поставьте параллельно питанию но после предохранителя что нибудь такое: https://www.chipdip.ru/product/b72220-s271-k101

[sheft]

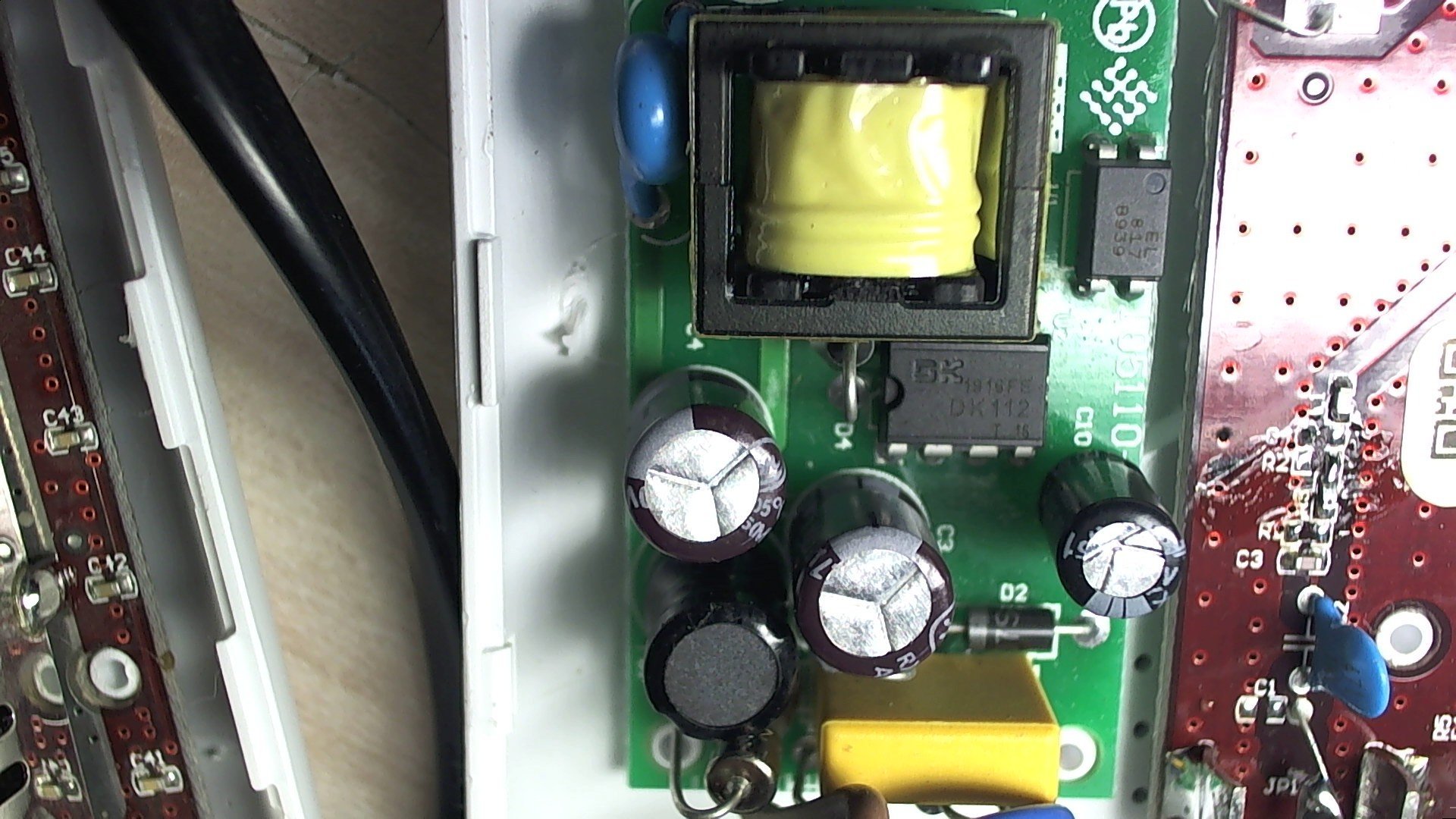

это всё дерьмовый ШИМ, который ставят в новой ревизии приёмников, горят как спички

микруха маркирована как DK-112

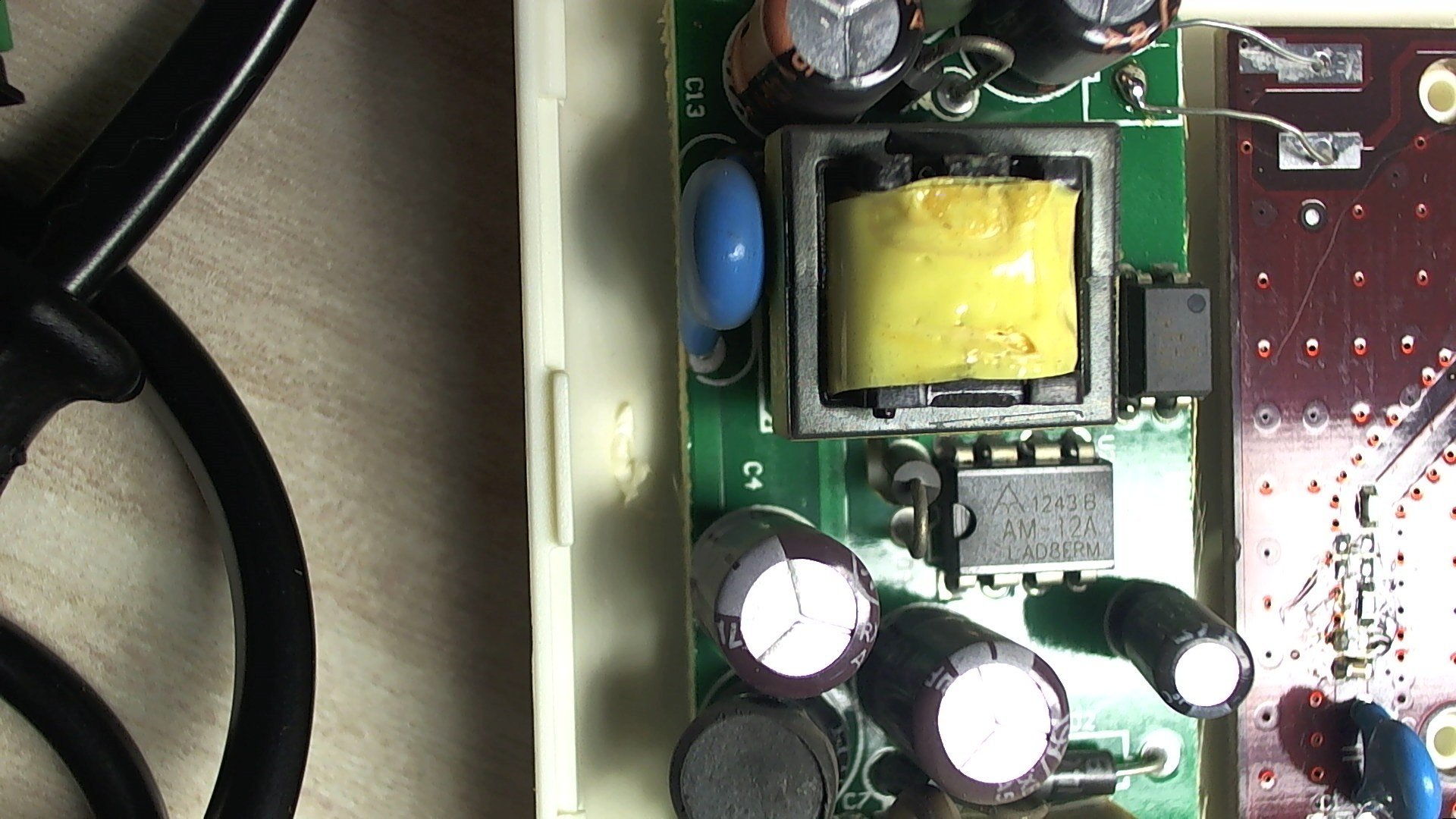

а в старой ревизии, которые так не мрут

[sdy_moscow]

В 06.01.2022 в 00:30, sheft сказал:

это всё дерьмовый ШИМ, который ставят в новой ревизии приёмников, горят как спички

микруха маркирована как DK-112

Да, к сожалению, ноу-нэйм Китай он сейчас весь такой, уже лучше совсем с ним не связываться. Вроде всё то-же, а ломается буквально в руках, а то и сразу из коробки мертвый идет. Если брать, то только проверенное железо,у проверенных поставщиков, и то, не угадаешь, когда китайчата лажу подложат.

[sheft]

В 06.01.2022 в 03:16, sdy_moscow сказал:

ноу-нэйм Китай

да вроде и не совсем ноунейм, вермаксом на шоп.наге кличут...

[sheft]

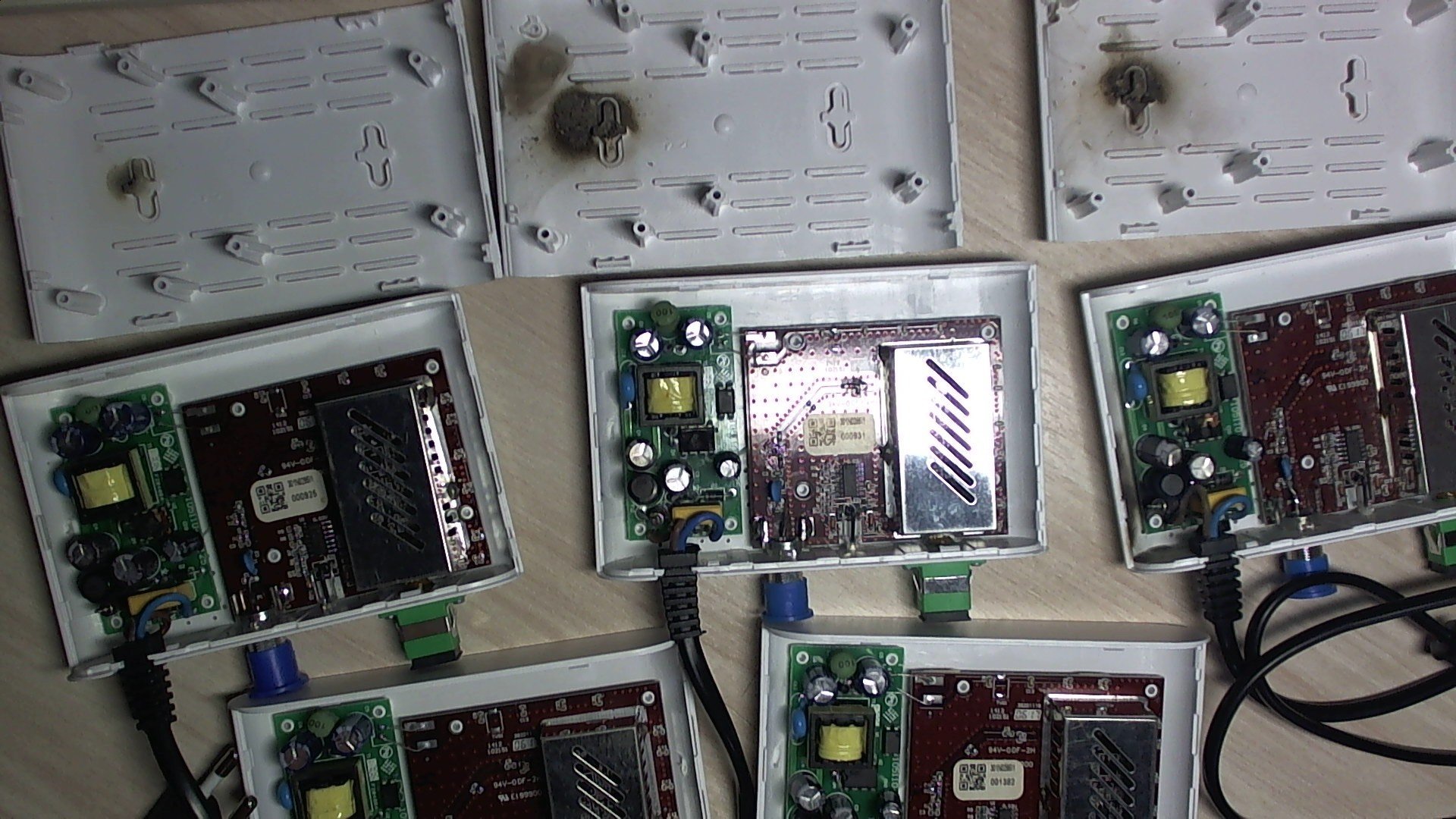

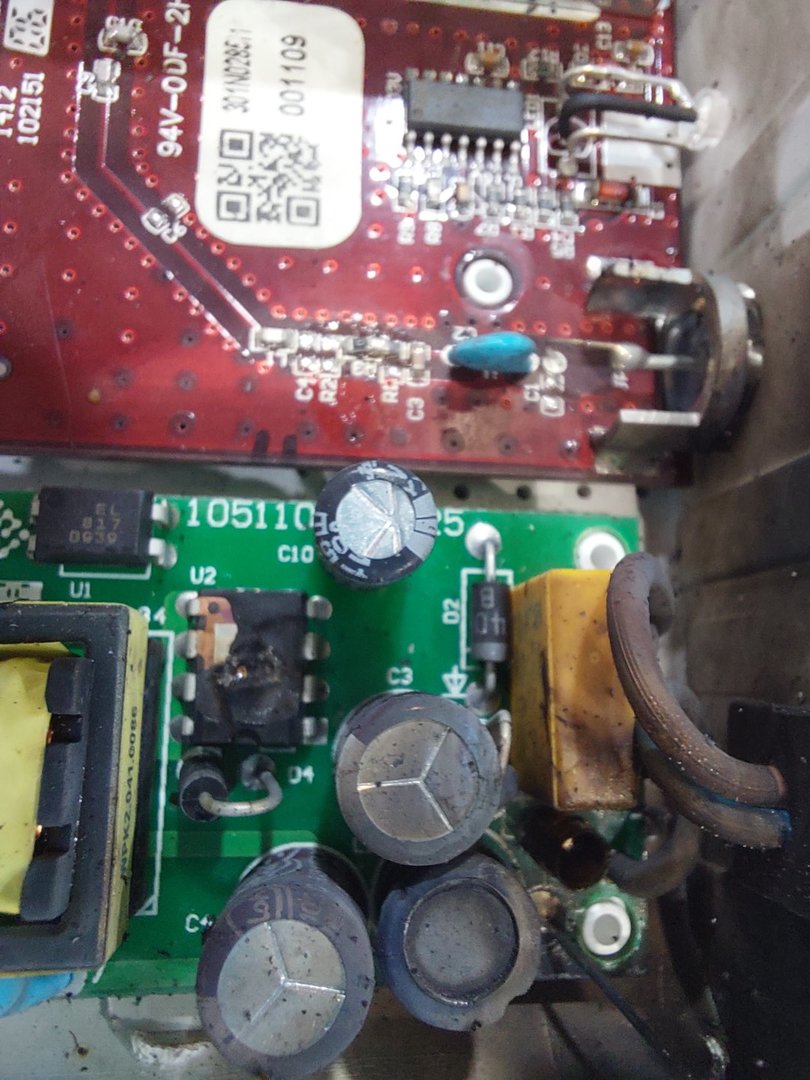

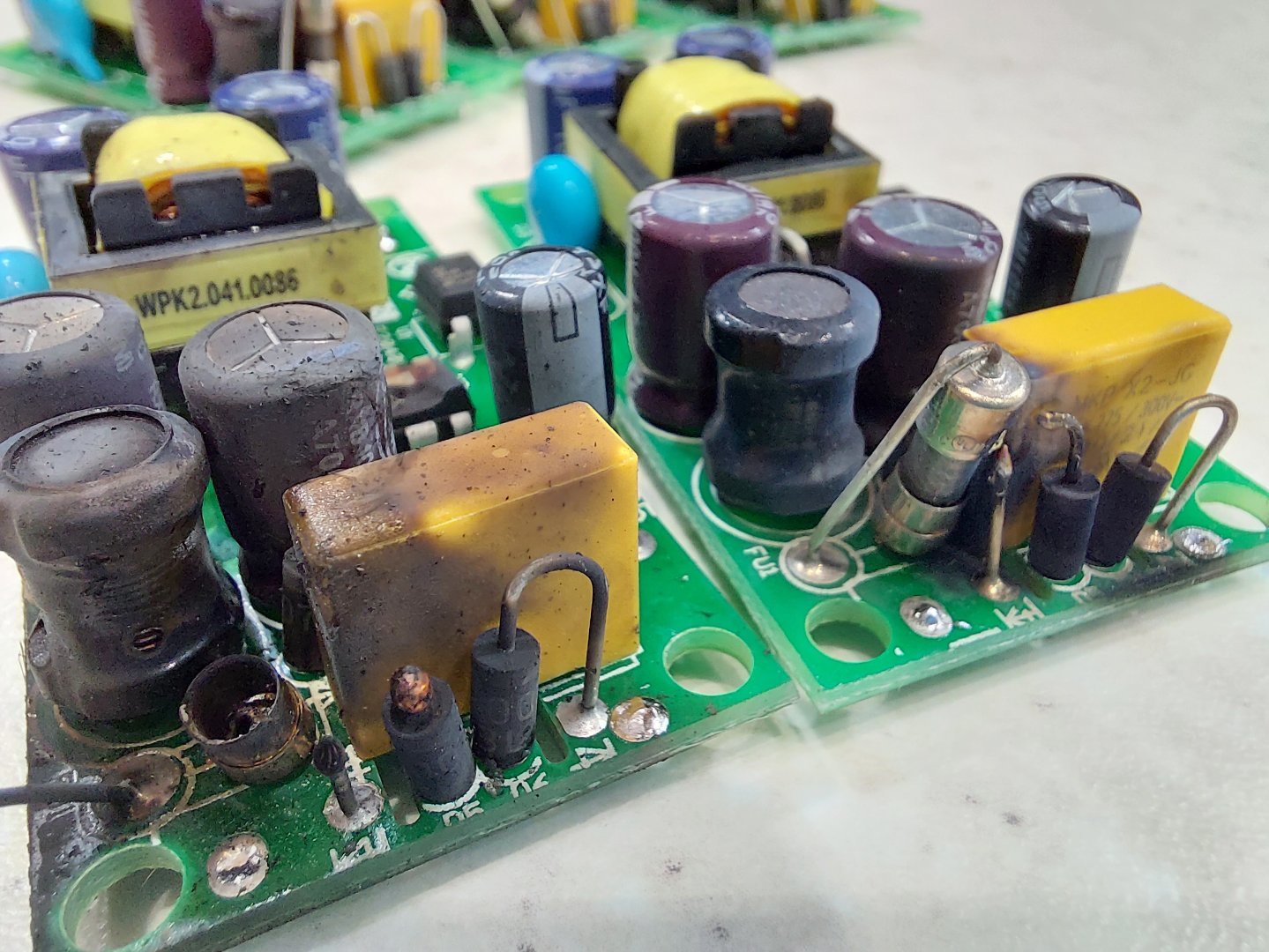

очередная пачка разорвашек, что то мне говорит что установка этих приемников просто пожароопасна...





[Room69]

Такие же используем, проблем такого характера не было

[sheft]

значит повезло, блоки питания на viper'ах а не на DK-112, которыми комплектовались последние партии, перед тем как перейти в EOS. У меня ещё пачка набралась, жду шим viper для восстановления от поставщика..
