Управляемый абонентский делитель (mqtt,snmp,api)

Добрый день! Скорее всего кто то использует управляемый абонентский делитель с ethernet . Видел решение у Уфанет , СИСТЕМА УПРАВЛЯЕМЫХ ОТВЕТВИТЕЛЕЙ «МАТРИЦА», Уралнаш  и тп. Ценник довольно высокий. Можно конечно самим сделать, но не хочется изобретать велосипед . Кто , что использует для удаленного отключение отвода ?





Share this post


Link to post
Share on other sites

при таком ценике это гостиничное решение

Share this post


Link to post
Share on other sites

Управляемый отвод нужен на 4/8/16 каналов с ethernet .

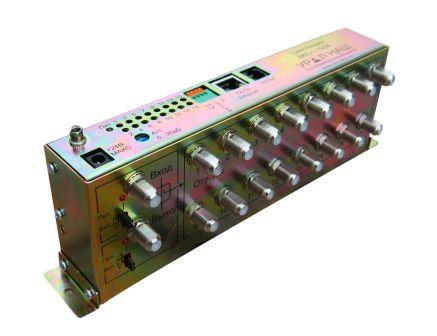

Вот таких есть пару штук. Делают http://www.uralnash.ru/ . Может кто использует похожие варианты или DIY?




Edited by roysbike

Share this post


Link to post
Share on other sites

Вообще очень похожие делители разработал и выпускает челябинский  ПЛАНАР, и именно с названием "МАТРИЦА".

http://www.planarchel.ru/Products/sistemy-monitoringa-i-upravleniya-multiservisnymi-setyami/matrix2

Но сейчас это уже устаревшее решение, они продвигают "МАТРИЦУ-3" с управляемым по эзернет домовым контролером, а собственно ответвители ("этажные") управляются через контроллер по коаксиалу

http://www.planarchel.ru/Products/sistemy-monitoringa-i-upravleniya-multiservisnymi-setyami/matrix3

Это сильно дешевле в пересчете на абонента. Но все равно не для операторской кабельной сети, скорее да, для гостиницы.



П.С. лет десять мы сами разрабатывали подобную систему. Бросили на полдороге за полным отсутствием спроса. Но основные технические решения мы в принципе протестировали. В частности, сам электронный ключ. Так что если есть система для выдачи команды на ключ (если по эзерету - то некое "интернет-реле" или "эзернет-реле"), то управлять абонентским отводом не сильно сложнее, чем лампочкой.



Edited by Глеб Высоцкий

Share this post


Link to post
Share on other sites
В 05.07.2021 в 18:01, Глеб Высоцкий сказал:

Вообще очень похожие делители разработал и выпускает челябинский  ПЛАНАР, и именно с названием "МАТРИЦА".

http://www.planarchel.ru/Products/sistemy-monitoringa-i-upravleniya-multiservisnymi-setyami/matrix2

Но сейчас это уже устаревшее решение, они продвигают "МАТРИЦУ-3" с управляемым по эзернет домовым контролером, а собственно ответвители ("этажные") управляются через контроллер по коаксиалу

http://www.planarchel.ru/Products/sistemy-monitoringa-i-upravleniya-multiservisnymi-setyami/matrix3

Это сильно дешевле в пересчете на абонента. Но все равно не для операторской кабельной сети, скорее да, для гостиницы.



П.С. лет десять мы сами разрабатывали подобную систему. Бросили на полдороге за полным отсутствием спроса. Но основные технические решения мы в принципе протестировали. В частности, сам электронный ключ. Так что если есть система для выдачи команды на ключ (если по эзерету - то некое "интернет-реле" или "эзернет-реле"), то управлять абонентским отводом не сильно сложнее, чем лампочкой.





Спасибо за ответ. Мы хотим для себя попробовать разработать, руководство просто хочет дешевле , чем есть на рынке. У вас остались наработки ? Может сообществу будет тоже интересно . Я уже думаю самому развести плату на esp c eth и гальваническую развязку для отводов . Ключ не реле

Share this post


Link to post
Share on other sites

День добрый.

Интересно "для общего развития" - может и будет. Интересно в плане коммерциализировать разработку - сильно вряд ли.



Кое-что осталось, но я сейчас в командировке в другом регионе, с собой только голова.



Ключи на p-i-n-диодах. В макетах использовали советские, вроде КА107 (точно не помню), очень маленькие. Какие были в магазине задешево.

Гальваническая развязка не нужна в принципе. Нужна развязка между цепью сигнала (радиочастота) и цепью управления (постоянный ток). Для этого использовали самодельные дроссели (ок. 10 витков любого обмоточного провода без сердечника, мотали на финишный гвоздь) . Для управления использовали 8-ногий PIC-контроллер, самый дешевый, какой нашли. Т.к. если тупо закрыть одиночный p-i-n диод, он просто ослабит сигнал, причем не слишком сильно. А вот если подавать на него импульсы с определенной частотой и скважностью, можно полностью убить как аналог, так и QAM.

Брали серийный ответвитель, вскрывали корпус, на штатной плате перерезАли дорожки и в разрывы ставили p-i-n-диоды. Катоды через дроссели на землю, на аноды через дроссели и резисторы подавали управляющий сигнал TTL с выхода PIC.  (Можно последовательно включать светодиод для индикации состояния отвода). Плату управления припаивали к корпусу тапа вместо штатной крышки.

Управление мы планировали по тому же принципу, что в Матрице-3 (через домовой контроллер), только в Матрице для него используется радиочастота (судя по описаниям - по крайней мере, обратный канал КТВ 5-30 МГц), а мы хотели сделать манипуляцией напряжения питания - т.е. протокол наподобие 22 кГц/DiSEqC в спутниковом ТВ.

Поскольку покорный слуга не силен в IT и компьютерных делах, макет домового контроллера представлял из себя преобразователь Ethernet-COM (готовый встраиваемый модуль фирмы Tibbo) и опять таки PIC-контроллер (с аппаратным СОМ-портом), который, в свою очередь, управлял напряжением питания цепочки тапов (для управления использовали трехногий регулируемый стабилизатор LM317 (или его полный аналог). Т.е. софт управления работал с виртуальными СОМ-портами, передавая в них некие команды.

Share this post


Link to post
Share on other sites

Подмосковный Volius не так давно сделал свои, но они работают только с их приёмниками/усилителями.

Share this post


Link to post
Share on other sites

Да и хрен с ними.

Тема ТВ мертва, это легаси доживает своё.

Желающих подключичится уже поди меньше чем отключающихся, в столице никто не парится и не отключает тех кто расторг договор, так оно и стоит годами в разветвителе ненужное.
