Новый кронштейн крепления у муфт FOSC

Приехал новый заказ муфт FOSC-J и оказалось что крепление переделали, а фотки в магазине старые висят... В раздумьях теперь, как это крепить..



старые крепления -П-образный профиль с D-шпилькой крепился к опоре, и к нему муфта посредством двух винтов..Нужно снять муфту - открутил два винта и муфта в руках.

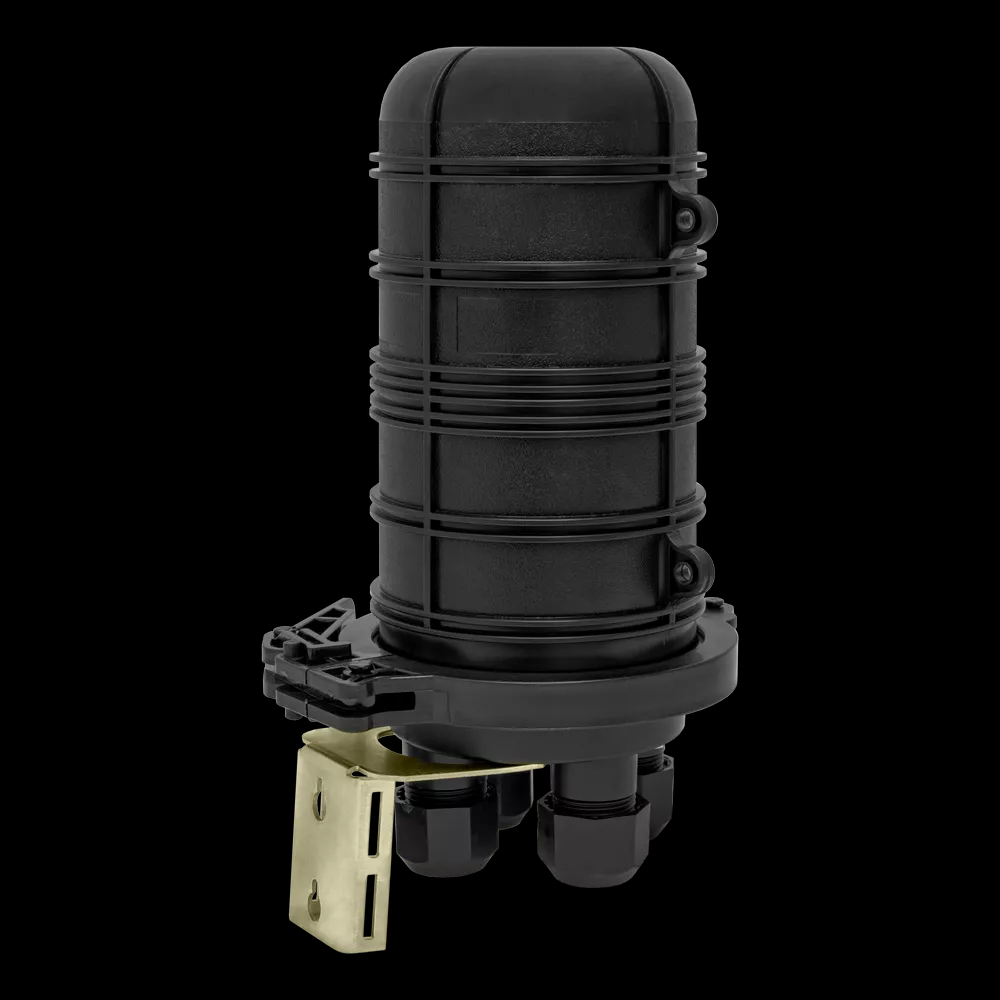

Новый - просто Г-образная пластина с прорезями под ленту? или саморез?

Тоесть резать старую ленту, поработал с муфтой монтируй на новую ленту? Ох..нная экономия на спичках..



фото было-стало



image.thumb.png.6f63fbf1d6fc4124d59a8602f737b0d7.pngimage.thumb.png.0ed6753c4206237f542ba285fecd86f5.png





Share this post


Link to post
Share on other sites

Этому креплению 100 лет в обед.  Да. тут только под ленту.

Share this post


Link to post
Share on other sites

Да неужели заменили крепление?! Может и КДЗС комплектные стали к кассетам подходить? Или это фантастика?))

Мне за всю практику еще не встречалось ни одной опоры, к которой бы старое крепление подошло. Висят на складе немыслимое количество шт. Используем в разных других хоз целях изредка.

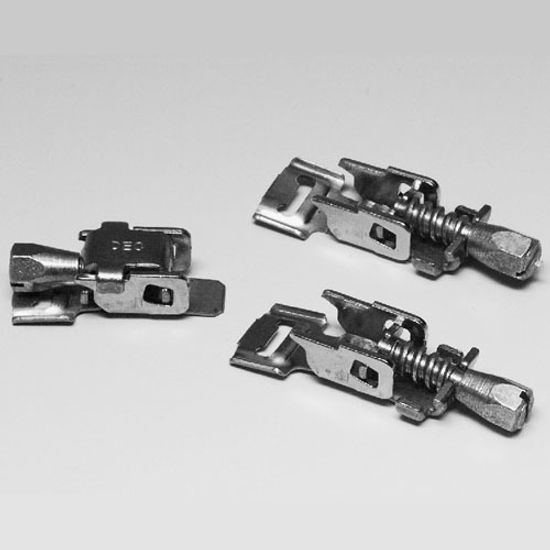

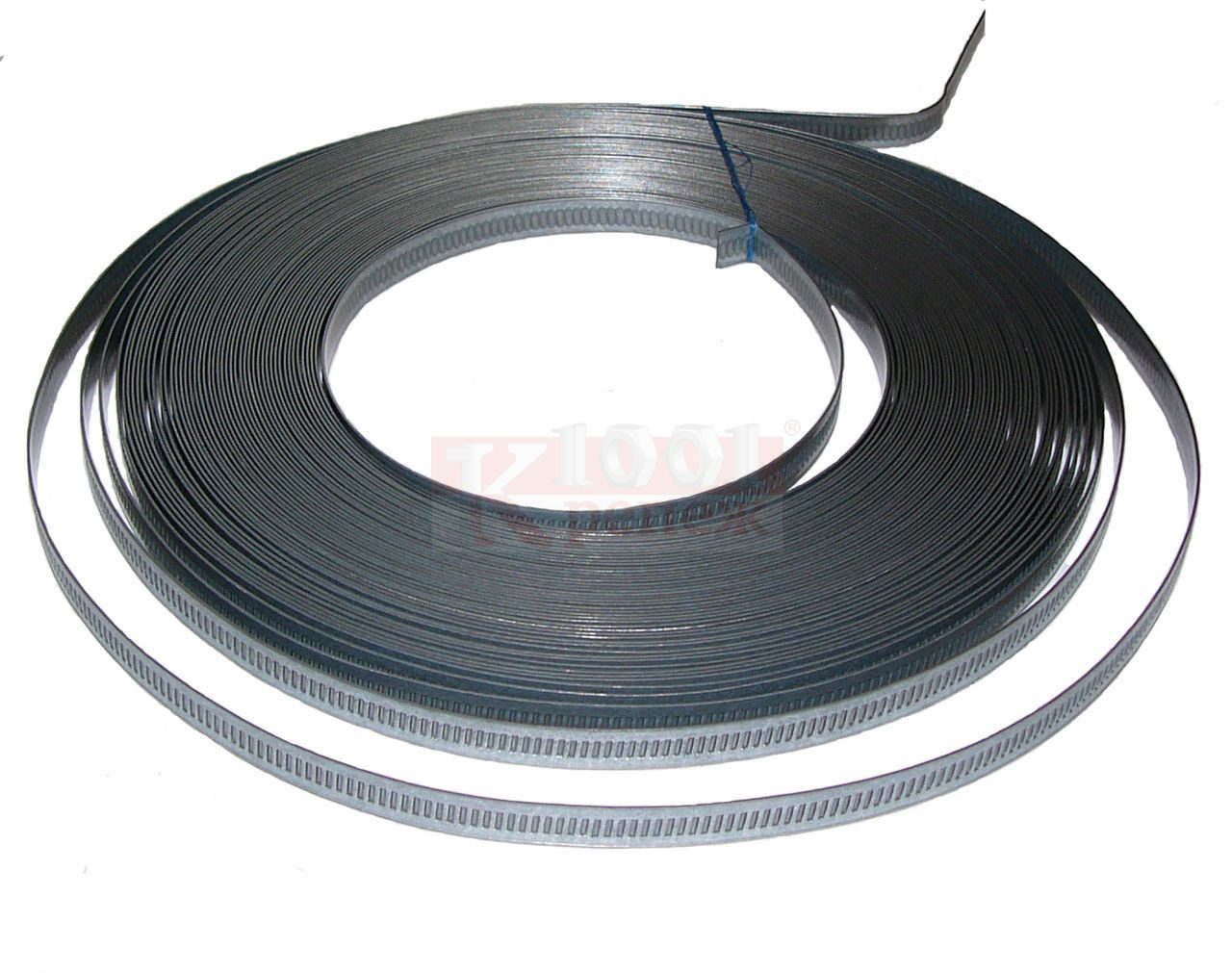

Муфты с новым кронштейном не нужно, видимо, крепить на обычную ленту для УКН. Можно взять ленту ТОРК и замки к ней. Получится многоразово.



image.thumb.png.688dc629b408ad954508dee2cc32f9e5.pngimage.thumb.png.5c89d7e232306dab3c1b347535ba837d.png

Share this post


Link to post
Share on other sites
2 часа назад, Барагоз сказал:

Может и КДЗС комплектные стали к кассетам подходить? Или это фантастика?))

Это фантастика.

Share this post


Link to post
Share on other sites

а что не так с комплектными гильзами? там крепление убогое, да, в мороз дубовое, норовит волокно в гильзе поломать при упаковывании, обжигался по молодости, но предварительное сжатие пассатижами решает проблему. Одиночная гильза выпадает, но вторая пустая гильза в соседнем ложементе это исправляет



17 часов назад, Барагоз сказал:

Мне за всю практику еще не встречалось ни одной опоры, к которой бы старое крепление подошло. Висят на складе немыслимое количество шт. Используем в разных других хоз целях изредка.

Шпилька, да, они частично под деревянные опоры подходят, но я купил пачку китайских 2х метровых шпилек на м8 и порезал на три части (по 60см..) и загибаю вокруг СВ-95 опоры, за 8 лет проблем не было.

Share this post


Link to post
Share on other sites
17 часов назад, Барагоз сказал:

ленту ТОРК и замки к ней. Получится многоразово.

да, стоя на лестнице, держать муфту, бублик кабеля и сводить концы этой ленты, чтобы винт зацепился на ветру зимой... придётся в штат принца Горо звать



подумываю про перфорированную ленту..

Share this post


Link to post
Share on other sites
16 минут назад, sheft сказал:

а что не так с комплектными гильзами?

FOSC-X - не держатся в кассете.

FOSC-D - нужно запихивать с усилием, внося необратимые затухания в стык (проверено по рефу)

FOSC-G  не используем, не знаю.



2 минуты назад, sheft сказал:

держать муфту, бублик кабеля и сводить концы этой ленты, чтобы винт зацепился на ветру зимой

Зачем держать бублик кабеля? Закрепляйте сперва муфту, потом сматывайте запас. Не сложнее, чем УКН поставить с машинкой.

Share this post


Link to post
Share on other sites
2 минуты назад, Барагоз сказал:

FOSC-D

FOSC-G

крепления гильз одинаковое, использовал обе, в ложементе разделительная Х-образная фигулина дубовая, приходится предварительно сжимать пассатижами хвостик, иначе как вы и сказали - затухания, вплоть до лопнувших сварок, и установку горячих гильз не переносят на дух, только предварительно остывшие



6 минут назад, Барагоз сказал:

Не сложнее, чем УКН поставить с машинкой.

сложнее, тут или хвост оставлять сантиметров на 10, чтобы в замок проще попасть было - но потом крутить винт затрахаешься, или электроотвертку в кармане держать, или хвост покороче, но со сведением проблемы....

всякие микротики и антенны поперевешаны на червячных хомутах.. и ржавеют они и шлицы слизывает...опыт негативный скорее

Share this post


Link to post
Share on other sites

к металлистам нужно заехать, посмотреть на П-профиль или трубу квадратную, в которую этот писюн image.png.d51e9ce8081d5a0f2c9f791fce7acdc7.png влезет, может 20х40 подойдёт, трубу лентой жёстко зафиксировать на опоре и в неё просто вставять муфту, аля МТОК получится...

Share this post


Link to post
Share on other sites
В 26.06.2021 в 19:01, Барагоз сказал:

Получится многоразово.



image.thumb.png.688dc629b408ad954508dee2cc32f9e5.pngimage.thumb.png.5c89d7e232306dab3c1b347535ba837d.png

900 р за комплект на одну опору.... нафиг...

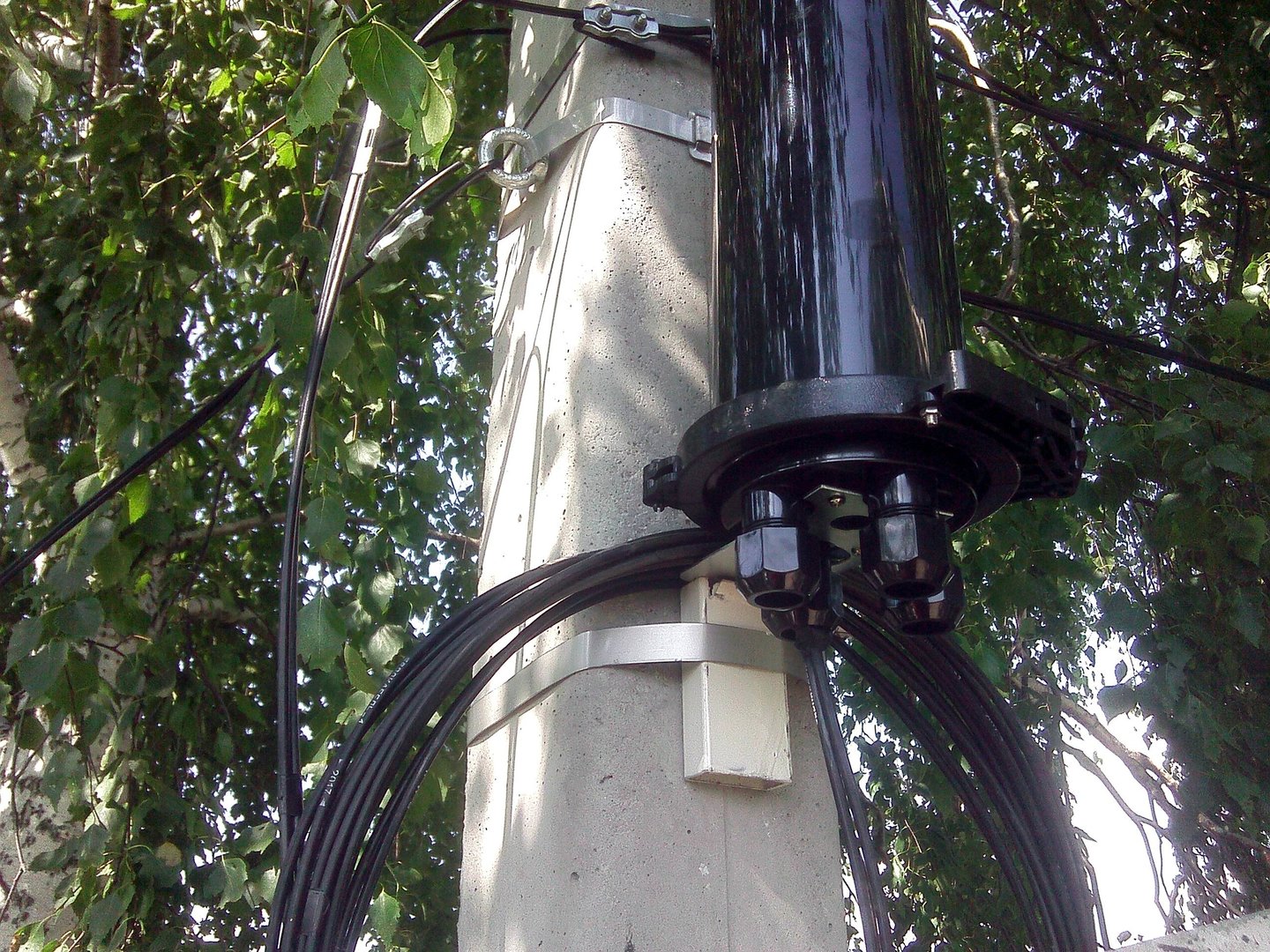

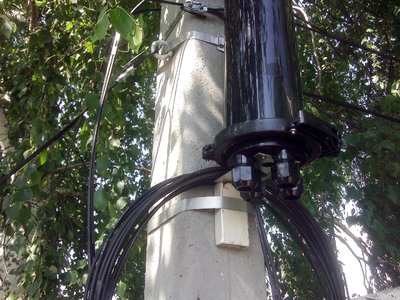

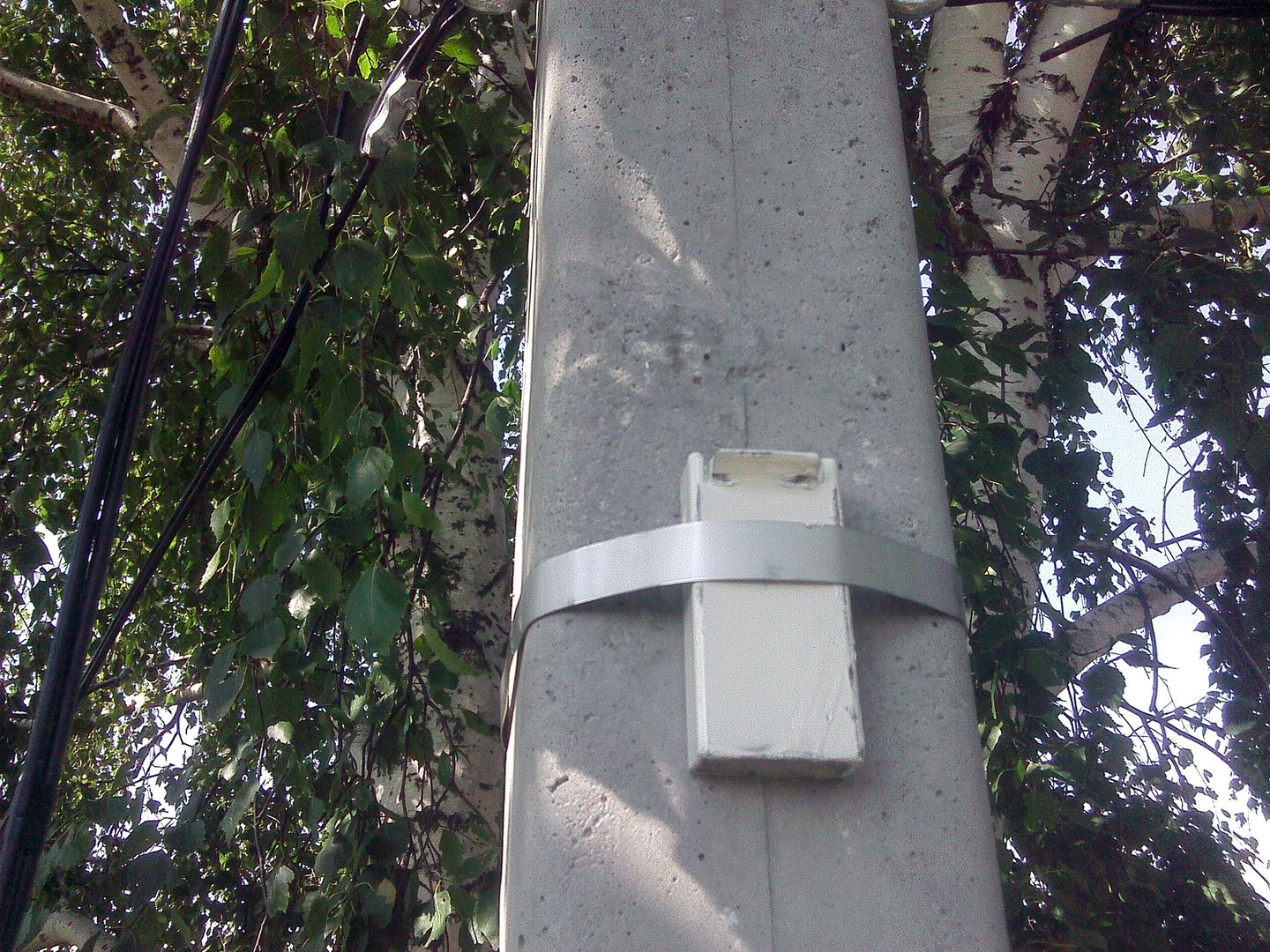

получилось сделать крепление из профилированной трубы 50х25х3, 10 сантиметровый кусок с сантиметровыми прорезями на конце и отгибом ушка, чтобы из ленты не вывалилось,  входит как в родную



IMG00157.thumb.jpg.b7282d36cae8bc073d0b9f49b6d5cc43.jpgIMG00156.thumb.jpg.ed31868b786a1bb698d64856cd125ad9.jpg
