Дешевый линк 3.5км в миллиметровом диапазоне

[[anp/hsw]]

Есть ли у кого-либо опыт построения такого линка?

От него не требуется много - скорость около гигабита, работа в хорошую погоду (т.е. если будет падать в плохую - ок), т.к. это резервный линк.

На самом деле дешево кандидатов не так много - либо б/у siklu 1200 2ft (примерно $400-600 комплект), либо новый airfiber 60 LR - $800 за комплект. Речь не идет о срочности, а значит я их смогу притащить с барахолки в США: siklu у них уже снимают, т.к. считают старьем.

Что еще можно рассмотреть? Metrolinq судя по всему, работает только до 2км, т.к. используется классический 802.11ad. Цены на infinet quanta 70 также не нашел, хотя заинтересовался.

Может еще какие старые релейки с такими параметрами существуют, которые можно легко достать?

[weedman]

6 часов назад, [anp/hsw] сказал:

Есть ли у кого-либо опыт построения такого линка?

От него не требуется много - скорость около гигабита, работа в хорошую погоду (т.е. если будет падать в плохую - ок), т.к. это резервный линк.

На самом деле дешево кандидатов не так много - либо б/у siklu 1200 2ft (примерно $400-600 комплект), либо новый airfiber 60 LR - $800 за комплект. Речь не идет о срочности, а значит я их смогу притащить с барахолки в США: siklu у них уже снимают, т.к. считают старьем.

Что еще можно рассмотреть? Metrolinq судя по всему, работает только до 2км, т.к. используется классический 802.11ad. Цены на infinet quanta 70 также не нашел, хотя заинтересовался.

Может еще какие старые релейки с такими параметрами существуют, которые можно легко достать?

Сразу скажу- я не эксперт, но раз пока остальные молчат, вставлю свое мнение. Файбер будет работать, но не законно, сиклу хорошо и законно. на таком расстоянии линк будет надежным. А где вы нашли сиклу по такой цене? я бы тоже может купил

[[anp/hsw]]

14 минут назад, weedman сказал:

Файбер будет работать, но не законно

60ghz. Если даже незаконно, то никому точно не помешает.

16 минут назад, weedman сказал:

сиклу хорошо и законно.

Древний софт от 2015 года с бэкдорами, достаточно кривая по местным меркам юстировка, размеры совсем не компактные относительно современных решений, 3.5км это уже почти предел для них.

14 минут назад, weedman сказал:

А где вы нашли сиклу по такой цене?

На ebay "siklu" наберите и любуйтесь. 1200 и 1200TL по такой цене есть. Только там надо осторожнее, т.к. не у всех продавцов достаточная квалификация, чтобы их адекватно проверить, лучше всегда задать вопросы, если есть сомнения.

[weedman]

5 минут назад, [anp/hsw] сказал:

60ghz. Если даже незаконно, то никому точно не помешает.

Древний софт от 2015 года с бэкдорами, достаточно кривая по местным меркам юстировка, размеры совсем не компактные относительно современных решений, 3.5км это уже почти предел для них.

На ebay "siklu" наберите и любуйтесь. 1200 и 1200TL по такой цене есть. Только там надо осторожнее, т.к. не у всех продавцов достаточная квалификация, чтобы их адекватно проверить, лучше всегда задать вопросы, если есть сомнения.

1ft антенна будет компактнее, 3.5 км это что-то совсем мало.

60-70Ghz может и не помешает, вопрос в том, зафиксируют излучение РЭС без регистрации и частот, или нет.

[[anp/hsw]]

43 минуты назад, weedman сказал:

1ft антенна будет компактнее, 3.5 км это что-то совсем мало.

1ft рекомендуется до 2.2км, а 2ft уже может бить на 3.9:

https://comptek.ru/materials/wireless/SolutionMatrixSheet.pdf

Где-то я видел более полную табличку с тестами, так там 3км линк завелся на 1ft антенне только на 70 мегабит, что по нынечним мерками смешно.



46 минут назад, weedman сказал:

60-70Ghz может и не помешает, вопрос в том, зафиксируют излучение РЭС без регистрации и частот, или нет.

Безлицензионный диапазон у нас начинается с 71. Airfiber 60 LR как раз может 71, хотя это может и не оптимальная частота для него.

[weedman]

26 минут назад, [anp/hsw] сказал:

1ft рекомендуется до 2.2км, а 2ft уже может бить на 3.9:

https://comptek.ru/materials/wireless/SolutionMatrixSheet.pdf

Где-то я видел более полную табличку с тестами, так там 3км линк завелся на 1ft антенне только на 70 мегабит, что по нынечним мерками смешно.



Безлицензионный диапазон у нас начинается с 71. Airfiber 60 LR как раз может 71, хотя это может и не оптимальная частота для него.

Крайняя частота там 70200, он просто краем рабочего канала достает 71, вот и пишут. А по факту там 70200 самый высокий канал и того излучение все идет до того самого решения на 71.

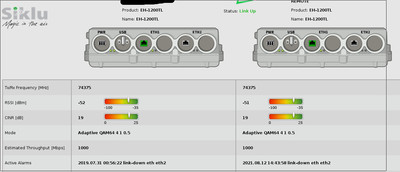

В целом то железка оставила хорошие впечатления, есть два пролета не очень больших и не очень долго. Проблем пока не доставляли.

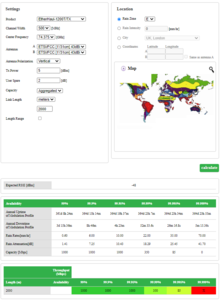

Расчет линка и вероятности его проседания с сайта производителя, 99 процентов времени - гигабит, ну остальной 1% возможны проблемы, но ИМХО с той же вероятностью будет и на остальном оборудовании. (Антенны в калькуляторе ставил 1фт)

[weedman]

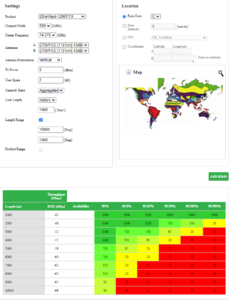

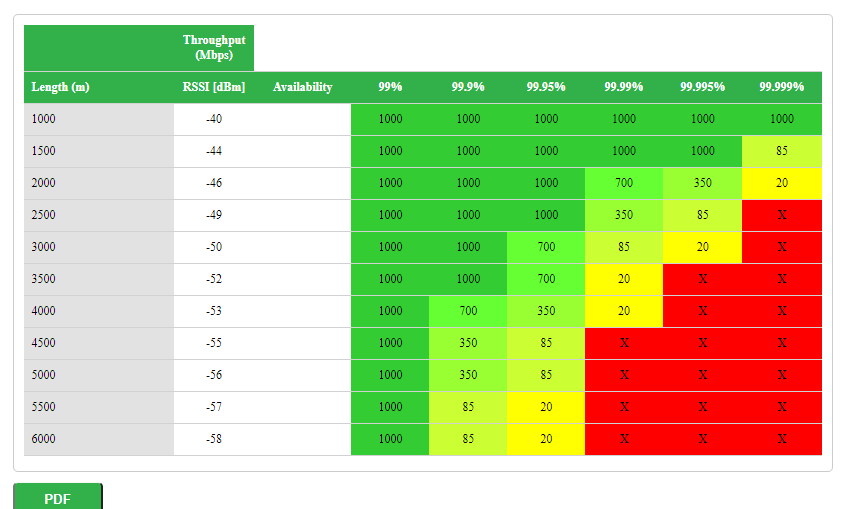

Ну и расчет на 2фт антеннах  http://lbc.siklu.com/home.php

Edited June 15, 2021 by weedman
добавление ссылки

[[anp/hsw]]

1 час назад, weedman сказал:

В целом то железка оставила хорошие впечатления, есть два пролета не очень больших и не очень долго. Проблем пока не доставляли.

Где вы ее покупали, если не секрет? В оффициальном магазине ubnt, или есть места дешевле?

1 час назад, weedman сказал:

Антенны в калькуляторе ставил 1фт

Это для какой модели устройств? 1200, 1200T, 1200TL или еще какие?

[EShirokiy]

@[anp/hsw] как вариант, 2+0 в ipasolink на 38 ггц. Или ipasolink ex 0.6. На сиклу 0.3 нет никакого смысла поднимать линк, т.к. на сиклу даже на 3,5 км с 0.6 зеркалом будет падать в дождь.

[[anp/hsw]]

50 минут назад, EShirokiy сказал:

2+0 в ipasolink на 38 ггц. Или ipasolink ex 0.6.

Влезет в 500-700 баксов за пролет? Гигабит будет? Где купить?

Вижу TRP-80G10GB-1A за 70 баксов, но к нему еще антенна нужна, плюс ответную часть еще искать.

Что с софтом? Какой у них последний?

[weedman]

9 часов назад, [anp/hsw] сказал:

Где вы ее покупали, если не секрет? В оффициальном магазине ubnt, или есть места дешевле?

Это для какой модели устройств? 1200, 1200T, 1200TL или еще какие?

магазин - eurodk. Раньше выходило значительно дешевле, но таможня могла задать вопросы, когда в первый раз случилось (хорошо что на совсем мелком заказе), заказы оттуда стали тоько небольшие и дорогих вещей. Раньше выходило процентов на 20-30 дешевое официальных российских, сейчас наверное то же самое, за счет таможенных сборов.

кажется 1200Т, ссылку на калькулятор я оставил, можете там сами посмотреть варианты

[[anp/hsw]]

По 350 долларов продают линк в 23-24ггц dragonwave horizon duo на 800 мегабит. Тут, конечно все хорошо, но смущает вес - 16кг. ODU аж по 5кг, остальное - антенны. Тоже прошлый век, хотелось бы все-таки что-то легкое, да еще и без разделения на ODU/IDU, ныне совершенно бесполезного.



[xabarov]

В 15.06.2021 в 08:30, [anp/hsw] сказал:

Есть ли у кого-либо опыт построения такого линка?

 От него не требуется много - скорость около гигабита, работа в хорошую погоду (т.е. если будет падать в плохую - ок), т.к. это резервный линк.

Попробуйте nRay - в ясную погоду должен потянуть. На 3.2 км сейчас стоит Siklu 710 + 2ft антенны. Проседает на половину (не падает полностью) только в сильный дождь. Где-то здесь уже выкладывал скрины из системы мониторинга во время дождя.



[SOFTOLAB]

On 6/15/2021 at 6:12 PM, [anp/hsw] said:

Безлицензионный диапазон у нас начинается с 71. Airfiber 60 LR как раз может 71, хотя это может и не оптимальная частота для него.

57-60 с чем то там, тоже в уведомительном порядке, при наличии сертификата РЭС.





On 6/16/2021 at 2:56 PM, xabarov said:

Попробуйте nRay - в ясную погоду должен потянуть.

Судя по вашей ссылки из соседней темы, он же там на пределе работать будет, и гигабита не будет.

[Atlant]

Есть интересные решения у

https://dokltd.ru/products/c129



[[anp/hsw]]

9 часов назад, Atlant сказал:

Есть интересные решения у

Откуда знаете что есть? По каким ценам вам предлагали? Помню, что там был дисконт не больше 30% от цены нового. что-то поменялось?

[npokypop]

По мне так dok точно не подходит по теме "Дешевый линк"

[xabarov]

В 19.06.2021 в 01:15, SOFTOLAB сказал:

Судя по вашей ссылки из соседней темы, он же там на пределе работать будет, и гигабита не будет.

Смотрите задачу ТС:

В 15.06.2021 в 08:30, [anp/hsw] сказал:

От него не требуется много - скорость около гигабита, работа в хорошую погоду (т.е. если будет падать в плохую - ок), т.к. это резервный линк.

В хорошую погоду он будет все время работать на пределе. На скринах из моего примера видно, как он выдает на 66 ГГц гигабит симплекса и 600+700 дуплекса.



Более того, ТС рассматривает Сиклу 1200-ой серии, которая даже с расширенной лицензией в симплексе не выдаст более 750 Мбит/с из-за деления 25/75.

[[anp/hsw]]

1 час назад, xabarov сказал:

которая даже с расширенной лицензией в симплексе не выдаст более 750 Мбит/с из-за деления 25/75.

Разве там нет 90/10, как заявлено? это в TL-версии. а обычная FDD - там тоже делитель, или все же полный дуплекс?

Протестирую на днях nray, но по калькуляторам там все плохо, сигнал должен быть -75, и максимальные модуляции не поднимутся. Вот был бы nray с 2-футовой антенной....

[SOFTOLAB]

On 6/21/2021 at 4:48 PM, xabarov said:

на 66 ГГц

А на других частотах не выдаёт и даже не поднимается, а будут ли доступны 66 GHz в русской версии, это большой вопрос.

On 6/21/2021 at 6:45 PM, [anp/hsw] said:

Протестирую на днях nray,

Если на ваших 3.5 км он будет неплохо работать, то на моих 1.5 км и 2 км, он будет очень даже хорошим вариантом за недорого. Отпишитесь о результатах.

Только мне не совсем понятно кае их точно наводить друг на друга, там даже какую то приспособу под прицел продают к нему.

[[anp/hsw]]

1 час назад, SOFTOLAB сказал:

а будут ли доступны 66 GHz в русской версии, это большой вопрос.

Уже купил - 66000 и 66960 доступны.

1 час назад, SOFTOLAB сказал:

Только мне не совсем понятно кае их точно наводить друг на друга, там даже какую то приспособу под прицел продают к нему.

Прошлый линк наводил по прицелу, идущему из комплекта, там просто пластмассовая трубочка с крепежом.

В нее вполне нормально целиться. И чем больше расстояние, тем в теории проще будет произвести первоначальную юстировку.

[SOFTOLAB]

15 hours ago, [anp/hsw] said:

Уже купил - 66000 и 66960 доступны.

Это все таки российская версия или международная?

На коробке бирка должна об этом говорить.

15 hours ago, [anp/hsw] said:

Прошлый линк наводил по прицелу, идущему из комплекта, там просто пластмассовая трубочка с крепежом.

В нее вполне нормально целиться. И чем больше расстояние, тем в теории проще будет произвести первоначальную юстировку.

Там же угол очень острый у данных железок, для максимального линка нужно прямо в центр пятна луча попадать.

[xabarov]

В 21.06.2021 в 16:45, [anp/hsw] сказал:

Разве там нет 90/10, как заявлено? это в TL-версии. а обычная FDD - там тоже делитель, или все же полный дуплекс?

Где заявлено? Насчет TL не знаю, у меня стоит ТХ-версия, в ней три варианта всего - 25/75, 50/50, 75/25. По идее это тоже самое, что и TL. В FDD никакого деления нет, там же полный дуплекс - прием на одной частоте, а передача на другой.

В 23.06.2021 в 05:02, SOFTOLAB сказал:

Только мне не совсем понятно кае их точно наводить друг на друга, там даже какую то приспособу под прицел продают к нему.

Для начала примерно наводят и пытаются хоть как-нибудь зацепиться. Зацепились, вытягиваем максимум. Потом вытягиваем максимум со второй стороны. Потом опять подтягиваем по максимуму первую сторону, потом вторую. И так минимум 3-4 раза, пока сигнал не перестанет улучшаться.

В 23.06.2021 в 06:44, [anp/hsw] сказал:

И чем больше расстояние, тем в теории проще будет произвести первоначальную юстировку.

Заблуждение :) угол то один. Пытались свести линк 7 км с обычными 2ft антеннами, потеряли полдня и ничего не вышло. Потом взяли двухдиапазонные (с поддержкой 5 ГГц), вытянули максимальный сигнал на 5-ке и после этого включили 70 ГГц - хоть и не с самыми лучшими сигналами, но линк сразу зацепился. Двухдиапазонная антенна лучше всякого прицела :)

[[anp/hsw]]

19 часов назад, SOFTOLAB сказал:

Там же угол очень острый у данных железок, для максимального линка нужно прямо в центр пятна луча попадать.

Сегодня юстировал nray - через штатный прицел легко справился за пару минут. Если хоть раз были в тире - легко наведете.

Дальше, как зацепилось - уже по веб-интерфейсу. Индикаторы на самом устройстве дубовые, у них лаг что-то около 3-4 секунд.

3 часа назад, xabarov сказал:

Где заявлено?

Да везде в рекламе. "siklu 90/10" в гугле:

Цитата

Siklu EtherHaul является возможность асимметричного перераспределения трафика в TDD системах в пропорциях 50/50%, 75/25%, 90/10%



Может на новой прошивке такое есть?

3 часа назад, xabarov сказал:

Заблуждение :) угол то один.

Угол - один, но чем дальше обьект, тем большее количество времени он будет находиться в вашей зоне видимости при равном углу.



Вобщем, микротик залинковался, но похвастаться особо нечем: сегодня в воздухе сыро, и он работает еле-как (с начана монтажа уже часов 10). Т.е. на него влияет на таком расстоянии не только "дождь", а также и "перед дождем" и "после дождя". На 66000 еще более-менее, но модуляции низкие. На 64800 не поднимается. Расстояние по веб-интерфейсу 3.2км. В веб показывает 0.2 градуса отклонение, или center - когда как.

[weedman]

5 часов назад, xabarov сказал:



Для начала примерно наводят и пытаются хоть как-нибудь зацепиться. Зацепились, вытягиваем максимум. Потом вытягиваем максимум со второй стороны. Потом опять подтягиваем по максимуму первую сторону, потом вторую. И так минимум 3-4 раза, пока сигнал не перестанет улучшаться.

Зачем несколько раз то наводить с каждой стороны?

Микроты во время обычной работы меняют свои tx-sector, на сколько я понимаю, для настройки нужно его фиксировать set-tx sector=... возможно ошибаюсь, но 35 сектор это где-то рядом с центром. После настройки на нем - set tx-sector=auto

На авто микрот сам дальше живет
