Оптика на длинном пролете

Господа, нужен совет. Есть пролет 200м (от столба до столба). Какой кабель при таком расстоянии можно использовать? Чтобы надежно было. Сколько кН? И какой лучше, самонес, 8ка и т.д.

Очень жду советов и из практики может что нибудь. Спасибо.

И да, промежуточную опору использовать не получится... то есть есть 2 опоры, кинуть надо между ними.

Share this post


Link to post
Share on other sites

а опоры не лягут? и какая высота опор?

Share this post


Link to post
Share on other sites
1 час назад, ewgeny сказал:

Какой кабель при таком расстоянии можно использовать?

Максимально легкий, и опоры должны быть анкерные.

Share this post


Link to post
Share on other sites

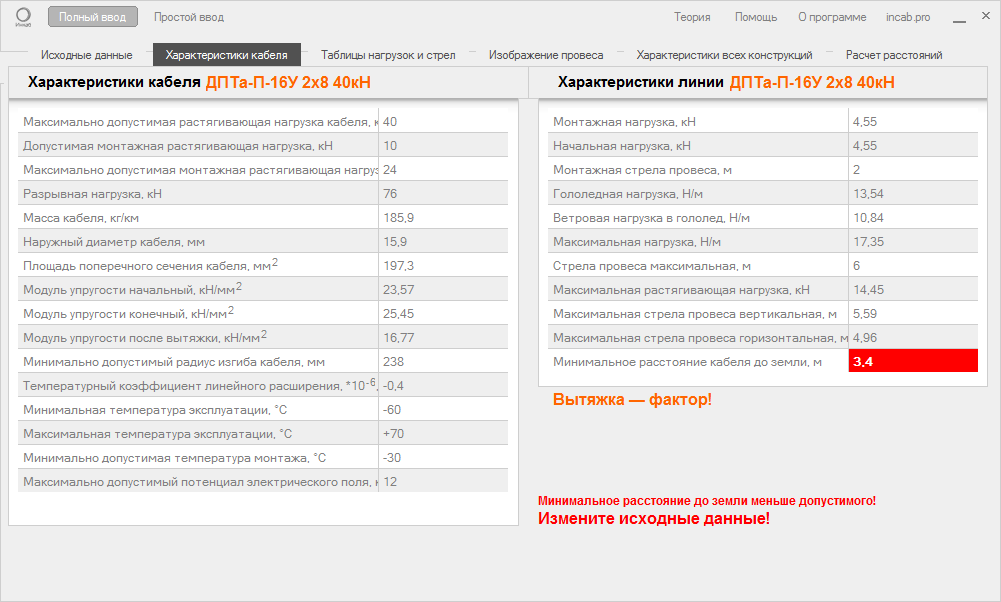

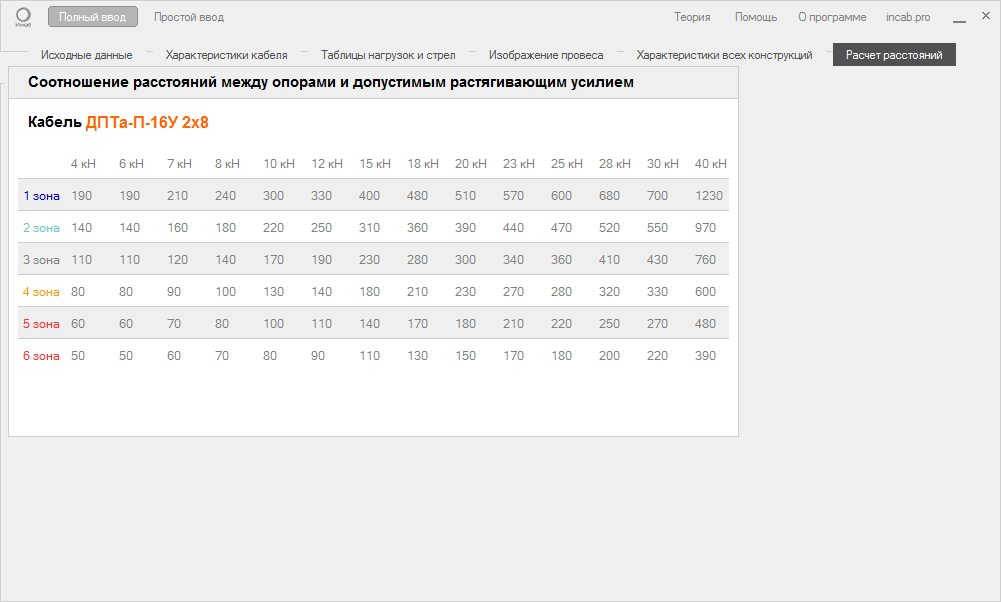

Выстота подвеса 9м (11м бетонная опора, по факту обычно 8,5м)

не удаётся выдержать высоту в 5 метров, если только опоры не на обрывистых берегах или не по краям оврага






Share this post


Link to post
Share on other sites
4 часа назад, ewgeny сказал:

Есть пролет 200м (от столба до столба).

Это стандартный пролёт на опорах ВЛ 220кВ, для сведения.:) Ну и далее, все зависит от стрелы провеса. Может и 15 кН хватит, а может, и 40 ( но в этом случае опоры обычно не держат).

Ставьте дополнительную опору.

Share this post


Link to post
Share on other sites

По стреле провеса может не пройти что и продемонстрировал sheft

Share this post


Link to post
Share on other sites

Единственный способ подвесить на пролёт 200 м между опорами-нарастить опоры стойками, увеличив высоту подвеса, ну и забить на гололедную нагрузку полностью или частично. Будет рвать-будете менять.:)

Share this post


Link to post
Share on other sites

Опоры деревянные... хотелось бы обойтись без дополнительных опор промежуточных, т.к. там могут не разрешить их поставить

Share this post


Link to post
Share on other sites

А высота опор какая?

Есть ли питание у опор - может релейку использовать?

Share this post


Link to post
Share on other sites
44 минуты назад, ALEX_SE сказал:

А высота опор какая?

Есть ли питание у опор - может релейку использовать?

обычные опоры типа 8-9м. питания нет

Share this post


Link to post
Share on other sites

Забурить один столб стоит 10-12 тысяч. Пара столбов, и пролеты становятся стандартные. Чем не решение?

Share this post


Link to post
Share on other sites
7 часов назад, ewgeny сказал:

Опоры деревянные... хотелось бы обойтись без дополнительных опор промежуточных, т.к. там могут не разрешить их поставить

деревянные опоры это 3кн изгибающего момента, если они цельные..., если стоят на пасынках, то остаётся вероятно 1кн, с таким тяжением 200м кабеля их просто выломает, выход - анкерить эти опоры или подпорками или оттяжками, но всё это очень плохая затея, ваш кабель тупо окажется на земле.

Share this post


Link to post
Share on other sites
В 08.06.2021 в 18:17, ewgeny сказал:

Опоры деревянные... хотелось бы обойтись без дополнительных опор промежуточных,

Чудес не бывает. Это стандартный тупик проектировщика. Два пути решения. Если надежно, то это дорого получается-две здоровенные опоры. Метров 15, не менее. Марки надо гуглить.

Второй путь-вешаете, как сможете и на что есть без учёта гололедный нагрузки. Будет рвать, будете менять. Промежуточный вариант-опоры не очень высокие, учёт гололедный нагрузки-частичный.

Все варианты просчитываются по подвесу и по деньгам и выбирается тот, который устраивает.

Share this post


Link to post
Share on other sites

Закопать в грунт кабель нужного типа еще никто не советовал?

Share this post


Link to post
Share on other sites

Если человеку не дают поставить опору на участке - сильно большие сомнения что его пустят этот участок перекопать.

Share this post


Link to post
Share on other sites
3 часа назад, ALEX_SE сказал:

Если человеку не дают поставить опору на участке - сильно большие сомнения что его пустят этот участок перекопать.

именно.

Share this post


Link to post
Share on other sites

а обойти не проще будет?

Share this post


Link to post
Share on other sites

я бы даже не думал, отдал рубля 4 за баровую, бросил кабель в траншею и забыл про эти все танцы с бубном)



2 минуты назад, ALEX_SE сказал:

а обойти не проще будет?

обходить далеко. и обходить опять чем? воздушками? дак столбов ставить примерно километра 2 придется. траншеей вообще не вариант, у меня ее порвут 300%

Share this post


Link to post
Share on other sites

тогда релейкой.

Что же это за участок такой что 200м за 2км обходить надо? Геленджик, дворец? :)) (шутка).

Share this post


Link to post
Share on other sites
2 часа назад, ALEX_SE сказал:

тогда релейкой.

Что же это за участок такой что 200м за 2км обходить надо? Геленджик, дворец? :)) (шутка).

опасные шутки ;)

таки почти. территория коттеджного поселка, со своими прибабахами и интересными правилами.

Share this post


Link to post
Share on other sites
1 час назад, ewgeny сказал:

таки почти. территория коттеджного поселка, со своими прибабахами и интересными правилами.

тоесть повесить 200 метровую верёвку для сушки белья можно?

Share this post


Link to post
Share on other sites
16 минут назад, sheft сказал:

тоесть повесить 200 метровую верёвку для сушки белья можно?

работаем с тем что есть)

я предлагал варианты даже заменить столбы за свой счет на анкера. ни в какую. че у людей в голове я хз



я на деревяшки никогда такие длины не вешал поэтому и спросил здесь, реально это вообще или как.



3 часа назад, ALEX_SE сказал:

тогда релейкой.

запитать не откуда, как минимум с одной из сторон

Share this post


Link to post
Share on other sites
В 06.06.2021 в 22:16, ewgeny сказал:

Есть пролет 200м (от столба до столба)

Это совсем не хилый пролет.. например, речной переход через немалую реку.. какие деревянные опоры???

Share this post


Link to post
Share on other sites
2 часа назад, Алекъ сказал:

например, речной переход через немалую реку.. какие деревянные опоры???



В 11.06.2021 в 00:28, ewgeny сказал:

территория коттеджного поселка, со своими прибабахами и интересными правилами.



Share this post


Link to post
Share on other sites

коттеджный поселок без опор ЛЭП? Можно было бы на фазу намотать поливочной машинкой так-то

Share this post
