Компоновка стойки

[freestyler]

Добрый день!

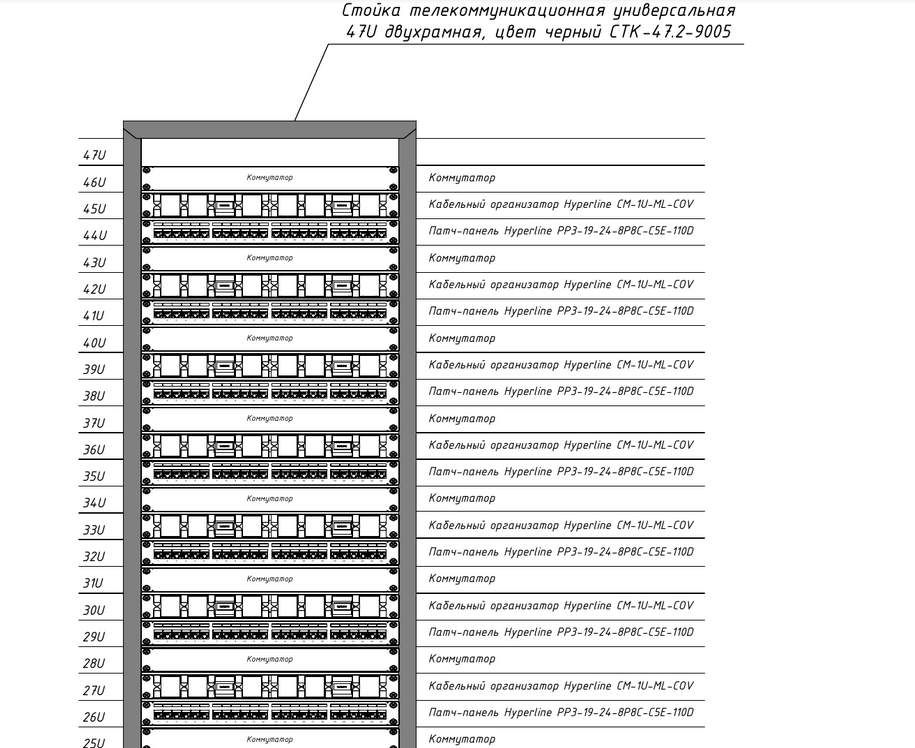

Подрядчик предложил следующую схему компоновки стойки:

коммутатор-органайзер-патчпанель-коммутатор-органайзер-патчпанель.

но примеры, который я встречал (картинки в интернете) там зачастую коммутаторы группируют вместе, патчпанели вместе.  хотя по мне первый способ удобней

как правильно делать ?

[alibek]

Если стойка коммутационная и в ней куча патчкордов, то удобнее чередовать.

[freestyler]

1 минуту назад, alibek сказал:

Если стойка коммутационная и в ней куча патчкордов, то удобнее чередовать.

2 шкафа полностью патчпанели и свичи (24), т.е. предложение от подрядчика норм ?



[alibek]

Мне - нормально.

Вам - не знаю.

[Nickuz]

1 час назад, freestyler сказал:

Добрый день!

Подрядчик предложил следующую схему компоновки стойки:

коммутатор-органайзер-патчпанель-коммутатор-органайзер-патчпанель.

но примеры, который я встречал (картинки в интернете) там зачастую коммутаторы группируют вместе, патчпанели вместе.  хотя по мне первый способ удобней

как правильно делать ?

не написали главного - сколько портов коммутатор?

[jffulcrum]

@freestyler Телефония вся IP? СКУД никаких нет? Просто часто забывают, что бывают и не-Ethernet потребители в СКС.



На картинке явно не хватает сверху коммутатора агрегации и органайзера под межстоечные линки/патч-панели под межэтажную оптику.

[edo]

я выскажу крамольную мысль: если портов в свитчах достаточно, зачем вообще эти патч-панели? «косу» можно аккуратно и напрямую в свитч завести, перетыкать кабели в другой порт по моей практике нужно примерно никогда.



[freestyler]

3 часа назад, Nickuz сказал:

не написали главного - сколько портов коммутатор?

24 порта

[sheft]

раскидывание коммутаторов, или чередование с панчпанелями/органайзарами даёт + к охлаждению, корпуса обдуваются снаружи.. на медных портах может и н заметно, но вот на коммутаторах с высокой плотностью SFP очень даже заметно

[freestyler]

3 часа назад, jffulcrum сказал:

@freestyler Телефония вся IP? СКУД никаких нет? Просто часто забывают, что бывают и не-Ethernet потребители в СКС.



На картинке явно не хватает сверху коммутатора агрегации и органайзера под межстоечные линки/патч-панели под межэтажную оптику.

телефония аналог через шлюзы, СКУД есть, СВН есть

межэтажной оптики нет все в серверной (3 этаж) в 100 м укладываемся

что такое коммутатор агрегации ?

[jffulcrum]

30 минут назад, freestyler сказал:

телефония аналог через шлюзы, СКУД есть, СВН есть

Тогда нет нужды в таких извращениях. Коммутаторы и проч.активку можно внизу скомпоновать, а вот хорошие вертикальные органайзеры - обязательны.



35 минут назад, freestyler сказал:

что такое коммутатор агрегации ?

Те коммутаторы, куда втыкаются абоненты, называются коммутаторами доступа. А они уже, в свою очередь, втыкаются в некие другие коммутаторы, получше, которые называются коммутаторы агрегации. От них уже идут линки в ядро - на еще более лучшие коммутаторы, в которые уже воткнуты сервера, маршрутизаторы и прочее.

[naves]

Если планируется почти полное использование портов, то:

Поставить 48 портовые коммутаторы, патчпанели ставить парами.

Верхняя патчпанель идет короткими 15см патчкордами в нижний ряд коммутатора, который выше панели. Нижняя патчпанель идет короткими кабелями в верхний ряд коммутатора ниже.

Кабель органайзеры через пару групп по вкусу.

К сожалению фото не осталось для наглядности.

[ALEX_SE]

23 hours ago, jffulcrum said:

а вот хорошие вертикальные органайзеры - обязательны.

Стойка 600 куда их ставить?

В самой раме сбоку есть окошки для кабелей.



Правда для такой плотности я бы не стал использовать 600 конструктив.



Органайзеры низкие такое число патчей (если использовать боковой ввод) в них не уложите особенно cat6. Если только использовать окна и укладывать патч-корды за коммутаторами.



Компоновку выбрали неплохо. По сравнению с более удобной классической (каждой панели или свичу свой органайзер) сильно экономит юниты. Но если планируется укладка кабелей сбоку то органайзеры надо брать с кольцами повыше - 85-105мм.



Пример рабочего готового шкафа (рисовал я, цфры это номера панелей в кабельном журнале, в отдельный блок вынесен коммутатор для видео). Вертикальные органайзеры а точнее гребенки не показаны, их ставили позже. Агрегации нет так как все верхние коммутаторы соединены последовательно через DAC и оба волокна уходят на агрегацию в другом здании. Все лишнее - аналоговые шлюзы, АСУТП, панели питания, мониторинг - назад.
