горит порт на Mikrotik RBSXTsq2nD

[jone31]

Добрый день!

Прошу помощи разобраться в причинах выгорания порта на Mikrotik RBSXTsq2nD.

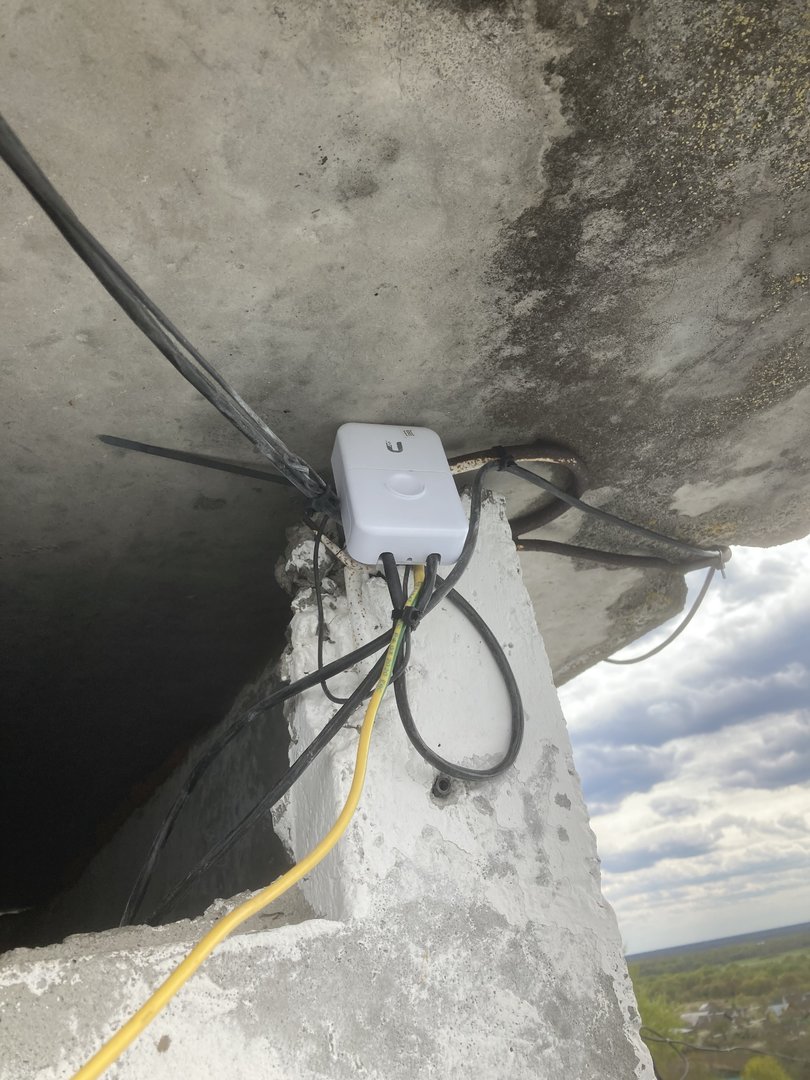

Смонтирована антенна на крыше МКД, на мачте с ТВ антеннами, включена через грозозащиту UBIQUITI ETH-SP-G2, экраннированные коннекторы, см. фото во вложении. Между грозозащитой и антенной 1м патчкорда. Заземлена вся схема на контур заземления дома, сопротивление конечно не измерял, но электрическая связность с землей есть(измерял относительно фазного).

На другом конце провода антенны в ~70метрах стоит Mikrotik RB951 - с ним все норм, порты не выгорают. Грозозащиты на его стороне нет.



с периодичностью раз в месяц после дождя выгорает медный порт. Падает в 10 мбит и гонит петлю на интерфейсе(на антенну можно зайти только по радио соответственно).



не могу понять в чем причина такого треша с антенной.



у меня несколько сотен таких антенн стоит в области, почти везде не заземлены даже, и нигде ничего не горит. А вот на этой конкретной точке - постоянно проблема с даты монтажа.



PS кабель пробовал менять полностью, проблема не в нем.

[npokypop]

А вот кабель от ГЗ куда и как дальше идет ? Кабель с экраном ?



[jone31]

11 минут назад, npokypop сказал:

А вот кабель от ГЗ куда и как дальше идет ? Кабель с экраном ?



схема mikrotik951 < FTP_60м > грозозащита на крыше < FTP 1м > антенна.

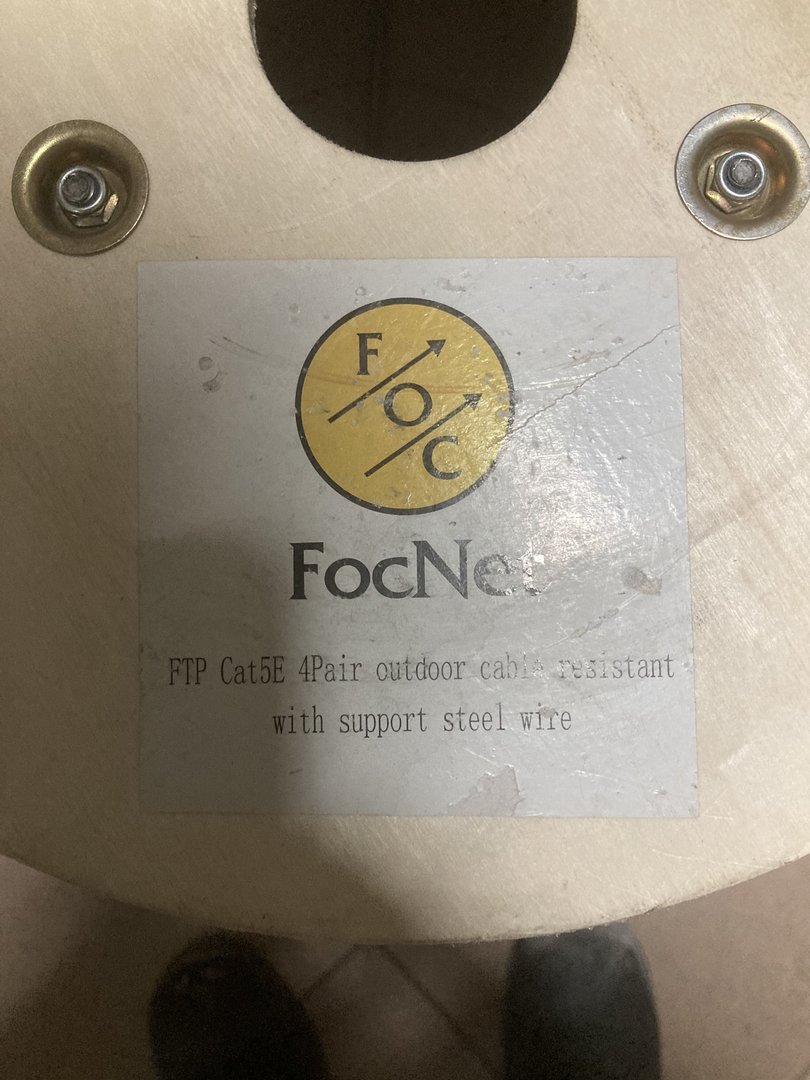

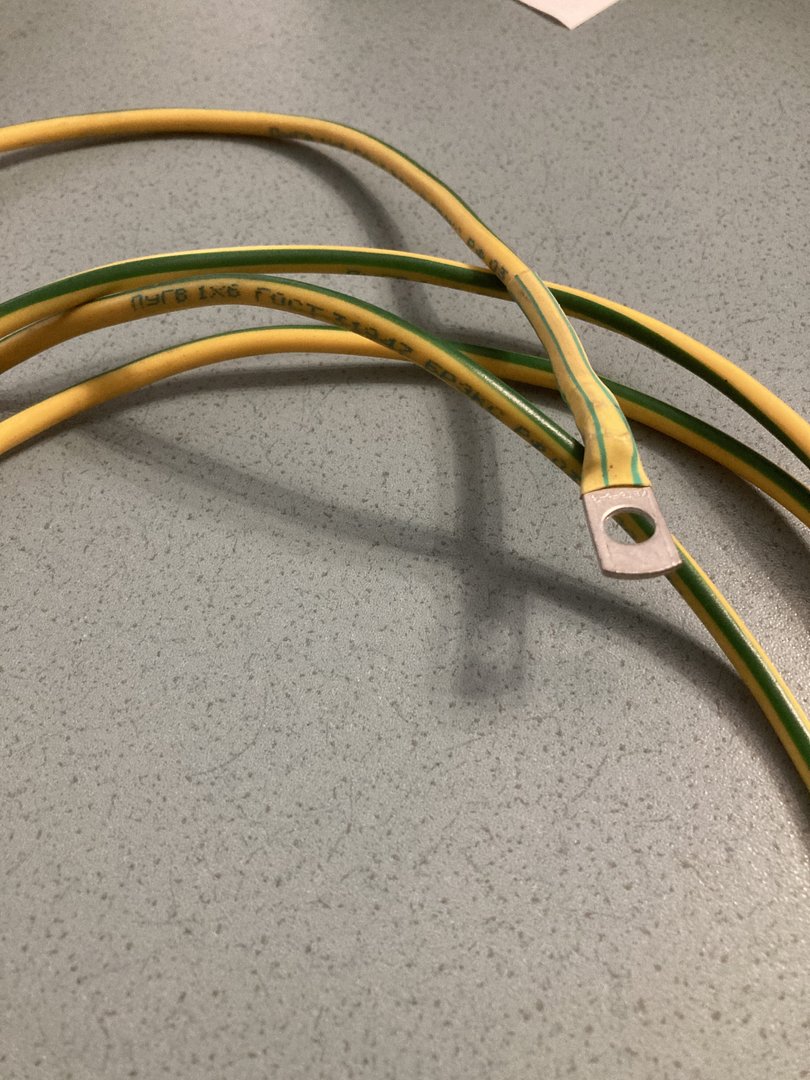

Грозозащиты идёт через обжатые болтовые соединения на контур здания. Кабель FocNet FTP экранированный.

Кабель на тросу, идет по крыше 10м и спускается вдоль стены на 1эт в помещение, всего около 60м. На стороне микротика простой коннектор без экрана. На антенне и грозозазищте везде экранированный коннектор, электрическую связность между экраном и землей проверяли уже прозвонкой... тросс кабеля также на контур заземлен.





Edited May 14, 2021 by jone31

[npokypop]

У Нас была история одной воздушки между домами 30 метров. Так вот кабель там был изначально без экрана, обычная витуха для внутрянки и все работало около 8 лет пока оболочка не потрескалась, а потом разжился кабелем ParLan для внешки с экраном и начались проблемы с выгоранием портов на езернет свичах с одной стороны. Именно когда шел даже маленький дождик, сразу начинались жуткие потери а потом и вовсе порт приказывал долго жить. Помогло заземлить сам экран на кабеле.

Думаю у Вас так же от статики умирает порт, вот где она появляется искать надо вам.

[jone31]

так в том и не понятка - экран, проволка мелкая рядом с экраном - заземлены на коннектор, а тот на контур через экран кабеля. Трос на котором кабель висит тоже заземлен.

По итогу - антенне заземлена на экран экран разъема RG45, тот через уже экран коннектора заземлен на экран кабеля, экран кабеля через 1 метр зазмлен на контур через грозозащиту UBIQ. Ухдящий кабель заземлен на крыше также на контур.

Эту цепочку всю прозвонили - везде гальваническая связь есть. Но порт все равно горит по итогу на антенне.

[SOFTOLAB]

Радиомодуль тоже имеет заземление, саму ТД тоже надо заземлить.

[npokypop]

Сотнями стоят SXTsq и работают без заземления!

[Saab95]

19 часов назад, jone31 сказал:

Смонтирована антенна на крыше МКД, на мачте с ТВ антеннами, включена через грозозащиту UBIQUITI ETH-SP-G2, экраннированные коннекторы, см. фото во вложении.

Через грозозащиту может точно так же импульс прилетать и попадать на витуху, что приведет к поломке порта устройства. Она работает просто - при превышении некого напряжения замыкает все линии между собой, поэтому если наводка пришла по витухе, то она уйдет в землю. А если по линии земли - то легко попадет на витуху и повредит устройство. Нужно убрать грозозащиту и все проблемы уйдут. А еще лучше оптику протянуть.

[jone31]

4 часа назад, Saab95 сказал:

 Через грозозащиту может точно так же импульс прилетать и попадать на витуху, что приведет к поломке порта устройства. Она работает просто - при превышении некого напряжения замыкает все линии между собой, поэтому если наводка пришла по витухе, то она уйдет в землю. А если по линии земли - то легко попадет на витуху и повредит устройство. Нужно убрать грозозащиту и все проблемы уйдут. А еще лучше оптику протянуть.

изначально там не было ни грозозщиты, ни заземения. Когда два раза выгорел порт на оборудке, сделали заземление и грозозащиту. Но проблему это не решило, в первый дождь снова сгорел порт.

[sdy_moscow]

Заземлите как положено мачту и соедините контуры заземления. (Т.е. уровняйте потенциалы). Сечение по меди не меньше 6мм2 (по стали не меньше 50мм2).

Дабы не вышел БОЛЬШОЙ ПШИК проверьте что к мачте приварен токопровод молниеотвода проложенный кратчайшим путем с сечением не менее 100мм2 по стали (катанка д12мм).



https://habr.com/ru/company/comptek/blog/248531/

Цитата

....
Так как заземление оборудования теперь происходит в двух точках (мачта и шина заземления внизу), при инсталляции по возможности проверяется разница потенциалов между точками 1 и 2. Для проверки используется кабель не менее 18 AWG (0,82 кв. мм). Мультиметр (лучше использовать true RMS) должен показывать разницу потенциалов менее 10 mV DC и менее 300mV АС напряжения, сопротивление менее 5 Ом. При бóльших значениях возможны повреждения вследствие ESD (ElectroStatic Discharge — необязательно при грозе), что является негарантийным случаем. В случае превышения данных значений рекомендуется проверить шины заземления зданий/сооружений. Для соединения устройств используйте качественную медную витую пару и коннекторы. Для соединения экранированных кабелей рекомендуются к использованию коннекторы «с ушком».
Обратите внимание, что производитель требует использования только экранированных кабелей и подключения экрана на протяжении всей трассы от устройства.

...



[vladimirslk]

вода в кабеле, поменяй кабель или среж изоляцию гденибудь ниже чтобы вытекала вода...

[jone31]

1 минуту назад, vladimirslk сказал:

вода в кабеле, поменяй кабель или среж изоляцию гденибудь ниже чтобы вытекала вода...

на повороте на входе в помещение на 1 этаже(в самой нижней точке) разрезал и проверял - ничего не вытекло ни разу.

кабель уже полностью меняли, не решило проблему.



[Saab95]

У вас там рядом с грозозащитой какой-то кабель висит видимо с тросом, не рассматриваете вариант что по нему прилетает наводка?



Когда на чердаках несколько лет назад ставили камеры, т.к. тырили оборудование, несколько раз в грозу наблюдали искры и молнии на чердаке между оптикой с тросами, которые с улицы заходили.

[jone31]

проблему решили поменяв микротик на юбик м2, грозозащиту тоже убрали - с тех пор проблем нет, прошло уже несколько гроз и сильных дождей. Похоже что микротик слабо защищен от ESD или им подобное.

Ранше вообще исключительн юбики м2 и м2локо везде ставили, но последние пару лет шли в сторону снижения затрат, эти микротики при таких же радио показателях стоят дешевле, и везде почему то работали надежнос. Уже несколько сотен их стоит и все работают нормально, только вот это одно место аномальное. Рядом в 100м стоит вышка ОРТПЦ, как молниеотвод должно быть в ее зоне покртыия, рядом никаких кабелей с тросом нет. Мачта сама с ТВ антеннами на конце, наша антена висела в 1-2 метрах от ТВ антенн и края мачты, витая пара идет около 3 метров вниз по мачте со всеми каоксиалами, потом одна уходит вниз на 1 этаж.

[LostSoul]

13 часов назад, jone31 сказал:

проблему решили поменяв микротик на юбик м2, грозозащиту тоже убрали - с тех пор проблем нет, прошло уже несколько гроз и сильных дождей. Похоже что микротик слабо защищен от ESD или им подобное.

имееем за десятки лет прямо противоположный опыт.

полностью и бесповоротно отказались от убиков,  ибо защиты не имеют никакой и горят как мухи на тех же местах где микротики после них трудятся годами.



чтоб убедится в полном отсутствии у убиков каких либо защит достаточно любой 24в воткнуть в POE 48В.   Там же микротик весело подмигнет огоньком power и сработает защита , убик просто сгорает с вонью сразу.



[npokypop]

14 часов назад, LostSoul сказал:

имееем за десятки лет прямо противоположный опыт.

полностью и бесповоротно отказались от убиков,  ибо защиты не имеют никакой и горят как мухи на тех же местах где микротики после них трудятся годами.

+1



Отказались от дешевых юбиков из-за выгорания после грозы, микротики поживее намного.

[npokypop]

Ребята, может кто сталкивался?

Ситуация такая. Зима, сейчас температура +2 - 3, не сказать что сильно влажно или сухо.

За две недели умерли 4 антенны SXT, SXTsq. Именно умерли по порту, или в 10-ке только работают или вообще линк не поднимают.

Ладно летом в грозу, тут и ежу понятно. А что может быть зимой ? От чего могут помирать порты ? За лет 10 опыта работы это впервые. Локация разная, с разбросом в 5-7км по прямой.

Радары наверное бы сильно влияли на беспроводную связь, но ухудшения не заметно. А вот 4 антенны под замену за 2 недели.



[PumpIT]

@npokypop А в эти промежутки времени снег не шел?

[npokypop]

1 час назад, PumpIT сказал:

@npokypop А в эти промежутки времени снег не шел?

Скорее всего да чем нет, но в прошлые годы такого не замечал, что у нас снег поменялся в связи с ситуацией ?

[PumpIT]

@npokypop Ну тут как карта ляжет, вот вчера у нас район выгорел, все коммутаторы, и бп к конвертерам, даже не убиваемые трансформаторные D-Link. Блоки питания конвертеров лишились корпуса, в коммутаторах(открыли один для интереса) блок питания черный, весь в ошметках сетевого конденсатора и остальных первичных цепей, во многих квартирах сгорело все, но блин, в этих же домах, у некоторых или ничего не сгорело или по минимуму, да можно подумать - разные фазы, но операторское сгорело все, на разных домах. Так и со снегом, может в этом году, ветер задувал его по часовой стрелке, в направлении повива жил)

[Saab95]

23 часа назад, npokypop сказал:

у нас снег поменялся в связи с ситуацией ?

Снежинки трутся об кабель и создают статическое электричество. Особенно сухой снег при сильном ветре. При этом направление снежинок должно быть вдоль линии кабеля.



В 14.01.2025 в 19:17, npokypop сказал:

Зима, сейчас температура +2 - 3, не сказать что сильно влажно или сухо.

Видимо во время оттепели кабели оттаяли от снега и стали доступны снежинкам.

[jffulcrum]

12 часов назад, Saab95 сказал:

Снежинки трутся об кабель и создают статическое электричество

Как теперь это развидеть...

[npokypop]

12 часов назад, Saab95 сказал:

Снежинки трутся об кабель и создают статическое электричество.

Не особо верю в такую версию. Одна из антенн, в которой сгорел порт (пришлось пересадить новый чип), не имела кабеля в открытом доступе. С чердака выходил кабель и 20-30 см в гофре до антенны, т.е непосредственно нет возможности для сбора статики.



[TTvs]

Может, появился "народный" мститель? :)

[npokypop]

1 час назад, TTvs сказал:

Может, появился "народный" мститель? 🙂

Возможно! Есть какие то средства убивать антенны на расстоянии 10-30 метров  ?



В этот вариант я верю больше чем в тот что со статикой от снега связан.
