Мониторинг трафика на Eltex

[AlexSem]

Добрый всем день.

Возникла проблема с мониторингом трафика на порту коммутатора Eltex MES3324F, который поднят по 10Gbit и принимает трафик от вышестоящего провайдера. Когда канал от оператора был 2Гбит, мониторинг показывал 1,93Гбит. Потом канал расширили до 2,2Гбит, данные мониторинга были те же. Сейчас канал расширен до 2,5Гбит, но мониторинг (Заббикс) выше 1,93Гбит не показывает. Сначала грешил на Заббикс, но данные напрямую с коммутатора через консоль такие же.

Буду рад прочесть все Ваши идеи по этому поводу. Заранее огромное спасибо.

Edited May 7, 2021 by AlexSem

[zhenya`]

ставьте сплиттера

[AlexSem]

2 минуты назад, zhenya` сказал:

ставьте сплиттера

Спасибо за совет. Извините за глупый вопрос, но как именно они помогут?

[sol]

14 минут назад, AlexSem сказал:

Спасибо за совет. Извините за глупый вопрос, но как именно они помогут?

Они помогут снять трафик не трогая элтекс и не влезая в его дебри. Они снимут копию трафика "физически".

https://shop.nag.ru/catalog/03493.opticheskie-deliteli-dlya-setej-ktv/39862.deliteli-opticheskie-svarnye-v-korpuse/03386.snr-cpc-1x2-scapc



[TriKS]

Я что-то не понял. Есть порт 10G. В него прилетает аплинк. Мониторилка показывает 1,93Gb. Реального трафика 2,5. При чем тут сплитера?

ТС, а вы уверены, что трафика там реально 2,5?



[alibek]

Счётчики на Заббиксе 64-битные?

[AlexSem]

@TriKS

Да. Запросили график у оператора, когда канал был на 2,2. У них в пике нагрузка соответствует ширине, у нас 1,93 максимум.



@alibek

Да

[MrNv]

если есть свободные 10г порты на коммутаторе, то подключите что нибуть с iperf'ом и погоняйте трафик, будет понятно кто не прав

[AlexSem]

@MrNv К сожалению, их нет.





Сейчас заметил, что со стороны оператора приварен APC коннектор, а с нашей к ним подключён UPC (постарались те, кто задолго до меня тут работал). Может ли эта несовместимость влиять?

[alibek]

Посмотрите счётчики ошибок.

Но вообще маловероятно.

[MrNv]

можно еще поставить в разрыв линка какой то другой коммутатор и сравнить графики

[AlexSem]

@alibek Да, ошибок нет

[AlexSem]

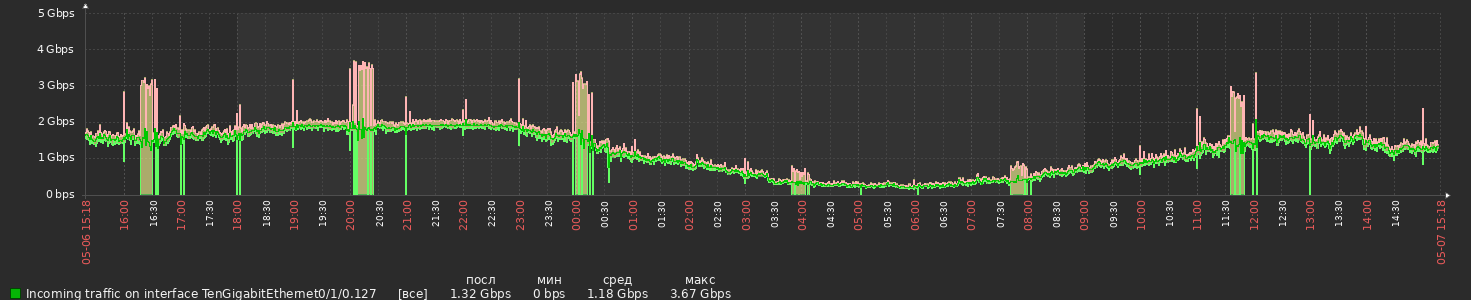

@MrNv Есть маршрутизатор Cisco ASR1001, который принимает трафик в отдельный влан от элтекса, но там с графиком вообще беда. Прикрепляю.

[TriKS]

2 часа назад, AlexSem сказал:

когда канал был на 2,2. У них в пике нагрузка соответствует ширине, у нас 1,93 максимум

Любые графики строятся как среднее по дельте времени, т.е. (значение.t1+значение.t2)/2. Например оператор может снимать раз в 30 сек,, а у Вас - раз в 5 мин. Соответственно средняя у оператора будет точнее. Именно поэтому есть проблема с микро-берстами, когда на графике - 600Мбит, а в микросекунду, трафик может быть и в полке. Но это другая история.

Т.е. в вашем случае банально может врать мониторилка. Я с Элтексами не знаком плотно, но в цисках там есть 2 интервала и выглядят они так:

30 seconds input rate 47757432 bits/sec, 15988 packets/sec
  30 seconds output rate 281228128 bits/sec, 29395 packets/sec
  Load-Interval #2: 5 minute (300 seconds)
    input rate 44.33 Mbps, 15.00 Kpps; output rate 283.64 Mbps, 29.66 Kpps

т.е. 5 минут и 30 сек. И эти значения, как вы видите - разные.



Edited May 7, 2021 by TriKS

[fractal]

2 часа назад, AlexSem сказал:

@MrNv Есть маршрутизатор Cisco ASR1001, который принимает трафик в отдельный влан от элтекса, но там с графиком вообще беда. Прикрепляю.

это график с asr? у нас их зоопарк, начиная с 1001/1001-x/1002-x/1001-hx нет проблем, график раз в 30 сек снимаем

[VolanD666]

Может зазеркалить трафик на другую железку и снимать с нее показания тоже

[[anp/hsw]]

4 часа назад, AlexSem сказал:

но там с графиком вообще беда

У вас там счетчик или съём абсолютных значений?

По графику очень похоже, что значиения вы пытаетесь снимать чаще, чем они обновляются в циске.

[AlexSem]

В общем, решили всё же снимать данные с asr1001. Буду играться с настройками Заббикса

[AlexSem]

В 07.05.2021 в 17:47, fractal сказал:

это график с asr? у нас их зоопарк, начиная с 1001/1001-x/1002-x/1001-hx нет проблем, график раз в 30 сек снимаем

А можете шаблоны скинуть?
