Питание коммутатора

[serf30]

Есть коммутатор huawei s5328C-ei-24s c  блоком питания на 48В. По документации этот блок питания нужно подключать от -48 В.  Есть блок питания NDR-120-48 с выходом +V и -V. Каким образом нужно подключить NDR-120-48, чтобы на выходе было -48В?

[Crazy_Max]

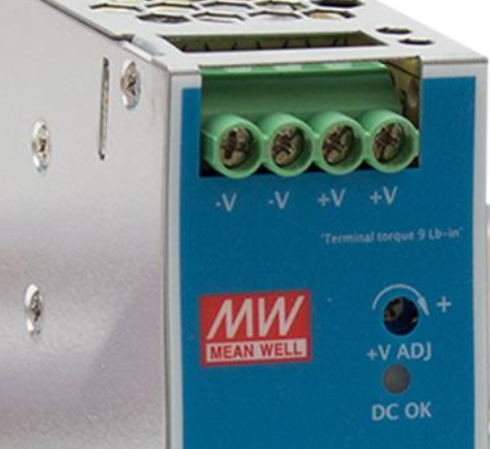

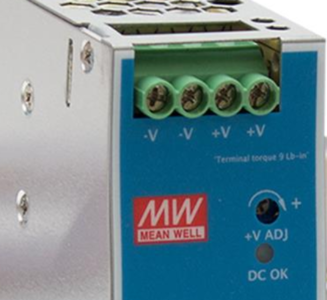

Слева вывод -V минусовой, а -V и +V в середине клеммной колодки это средняя точка, то есть цепляй на -V и -V но для верноти проверь хоть тестером китайским, он плюс от минуса отличать умеет.

Edited April 9, 2021 by Crazy_Max
add image

[serf30]

41 минуту назад, Crazy_Max сказал:

Слева вывод -V минусовой, а -V и +V в середине клеммной колодки это средняя точка, то есть цепляй на -V и -V но для верноти проверь хоть тестером китайским, он плюс от минуса отличать умеет.



Я так понимаю -V и -V это одна колодка а +V и +V это другая колодка, 2 винта это для подключения нескольких нагрузок. Скорее всего нужно просто подключить полярность наоборот и будет - 48В.

[hRUst]

Адрес сервисного центра по ремонту сразу писать? )

-48 означает что на корпусе устройства +, подключать надо соответственно маркировке: плюс к плюсу, минус к минусу. Если на коммутаторе какой-нибудь хитрый разъём - смотреть документацию какая распиновка



Фото покажите разъёма  коммутатора и бп

[Crazy_Max]

1 hour ago, serf30 said:

Скорее всего нужно просто подключить полярность наоборот и будет - 48В.

Нет! Нужно включить как написано в инструкции.



17 minutes ago, hRUst said:

Адрес сервисного центра по ремонту сразу писать? )

-48 означает что на корпусе устройства +, подключать надо соответственно маркировке: плюс к плюсу, минус к минусу

Вы уважаемый как часто MEAN WELL в руках держали, доку я приложил, потрудитесь изучить.

NDR-120-48.pdf

Edited April 9, 2021 by Crazy_Max
вторая цитата

[hRUst]

19 часов назад, Crazy_Max сказал:

Вы уважаемый как часто MEAN WELL в руках держали, доку я приложил, потрудитесь изучить

А при чем тут MEAN WELL? Питание -48V - это про коммутатор было. Причем тут дока на БП? Вы если в вопрос не вникли - не пишите.

https://habr.com/ru/post/172655/

Edited April 10, 2021 by hRUst

[Crazy_Max]

2 hours ago, hRUst said:

А при чем тут MEAN WELL?



On 4/9/2021 at 11:25 AM, serf30 said:

Есть блок питания NDR-120-48 с выходом +V и -V. Каким образом нужно подключить NDR-120-48, чтобы на выходе было -48В?

И действительно, поколение ЕГЭ не читает предложения до конца, попробую объяснить:
В описательной части заглавного поста описано некое оборудование, да коммутатор, да имеющий внутренний блок питания преобразующий питающее напряжение в данном случае -48Вв набор напряжений для питания устройства. Но вопрос был не про коммутатор, а как подключить NDR-120-48 (Отдельный преобразователь напряжения из сети переменного тока 220В в +/- 48В) к этому устройству. Картинку и документацию на устройство я приложил, потрудитесь изучить.

[dryukov]

у него 48 изолировано от земли, минус это минус или пусто а плюс это плюс, там нет средней точки.

[straus]

Конкретно у NDR-120-48 оба выходных терминала (и плюс и минус) изолированы от корпуса/земли, поэтому его можно использовать с устройствами как с заземлённым плюсом, так и заземлённым минусом (но не одновременно, разумеется). Но так далеко не у всех Mean Well.



19 минут назад, dryukov сказал:

у него 48 изолировано от земли, минус это минус или пусто а плюс это плюс, там нет средней точки.

Причём тут средняя точка - я вообще не понял. Это не двуполярный блок.

[dryukov]

https://support.huawei.com/enterprise/en/doc/EDOC1000047411/52cd9c81/connecting-power-cables

[dryukov]

https://support.huawei.com/enterprise/en/doc/EDOC1000069635?section=j004
NOTE:

A -48 V power return cable is black and is connected to the RTN(+) terminal of the DC power supply.
A -48 V power cable is blue and is connected to the NEG(-) terminal of the DC power supply.

[sdy_moscow]

А вот я почему-то уверен, что на входе у хуавея стоит диод за 1 цент и поэтому переполюсовка ему пофиг, он просто не включится.

[sol]

3 часа назад, sdy_moscow сказал:

А вот я почему-то уверен, что на входе у хуавея стоит диод за 1 цент и поэтому переполюсовка ему пофиг, он просто не включится.

Бывает и наоборот. Диод стоит между плюсом и минусом в обратном включении (заперт при правильной полярности). А перед ним - плавкий предохранитель. В случае переполюсовки диод открывается и пробка перегорает.

Это позволяет иметь действительно копеечный диод, не рассчитаный на полный ток прибора и не терять 0,65 (0,2-0,3 для диода шотки) вольта на этом диоде с соотв. его нагревом.

[sdy_moscow]

1 час назад, sol сказал:

Бывает и наоборот. Диод стоит между плюсом и минусом в обратном включении (заперт при правильной полярности). А перед ним - плавкий предохранитель. В случае переполюсовки диод открывается и пробка перегорает.

Это позволяет иметь действительно копеечный диод, не рассчитаный на полный ток прибора и не терять 0,65 (0,2-0,3 для диода шотки) вольта на этом диоде с соотв. его нагревом.

Это всё достаточно просто проверить обычным тестером :-). Главное что-бы меанвеловский БП вытянул в данном случае.

Для 170W БП Huawei о reverse poles заявил. Для 150w - пусто :-). КЕТАЙСЫ!

[sol]

38 минут назад, sdy_moscow сказал:

Главное что-бы меанвеловский БП вытянул в данном случае.



Бают 63 ватта жрёт этот коммутатор. Так что 120 ватт БП должно хватить со всеми переходными процессами.



38 минут назад, sdy_moscow сказал:

Это всё достаточно просто проверить обычным тестером :-).

Ну да. Для тех, кто понимает ))))
