Huawei vpls + l3

[vurd]

Досталось потестировать S5732-H24S6Q (VRP (R) software, Version 5.170 (S5732 V200R019C00SPC500))

Пытаюсь решить свою любимую задачу, стерминировать vpls и там же обслужить его по IP.

Т.е. задача, принять через vpls трафик на l3 интерфейс.



Нифига не понимаю, то ли лыжи не едут, то ли со мной что не так, то ли конкретно на этом свитче это не будет работать, хотя ругани на комманды нет никакой.

Человек в 2015 делал такое на ne40 - http://ciscovod.blogspot.com/2015/04/vpls-to-l3vpn-huawei-ne40e.html



Схема



[client with 192.168.100.2] - (2)[S5732-H24S6Q](1) - (1)[SNR S300](2) - [client with 192.168.100.3]

___________________________192.168.100.1 ___________________________________________



Т.е. тестовые клиенты должны в результате пингануть 192.168.100.1.

Между собой они прекрасно обмениваются, с этим проблем нет.



Конфиг

#
vcmp role transparent
#
vlan batch 100 300
#
lnp disable
#
ip vpn-instance core
 ipv4-family
  route-distinguisher 1000:1000
  vpn-target 1000:1000 export-extcommunity
  vpn-target 1000:1000 import-extcommunity
#
mpls lsr-id 10.0.200.1
mpls
#
mpls l2vpn
 mpls l2vpn default martini
#
vsi v30 static
 pwsignal ldp
  vsi-id 30
  peer 10.0.200.2
#
mpls ldp
#
vlan 100 configuration
 name mpls.interconnect
#
interface Vlanif100
 description interconnect
 mtu 1608
 ip address 10.0.100.0 255.255.255.254
 ospf network-type p2p
 mpls
 mpls mtu 1608
 mpls ldp
 mpls ldp timer hello-hold 45
 mpls ldp timer keepalive-hold 180
 mpls ldp timer keepalive-send 60
#
interface Vlanif300
 l2 binding vsi v30      ! < - Локальная L2 терминация тестового клиента
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 100
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 300  ! < - Локальная l2 терминация тестового клиента
#
interface Virtual-Ethernet0/0/1
 ve-group 1 l2-terminate
#
interface Virtual-Ethernet0/0/1.30
 dot1q termination vid 30
 l2 binding vsi v30    ! <- Терминация l2 в ve-группу для организации l3 доступа
#
interface Virtual-Ethernet0/0/2
 ve-group 1 l3-access
#
interface Virtual-Ethernet0/0/2.30
 dot1q termination vid 30
 ip binding vpn-instance core
 ip address 192.168.100.1 255.255.255.0   ! <- Собственно тестовый ip
 arp broadcast enable
#
interface LoopBack0
 ip address 10.0.200.1 255.255.255.255
#
ospf 1 router-id 10.0.200.1
 import-route direct
 area 0.0.0.0
  network 10.0.100.0 0.0.0.1
#

Хзхз?



P.S. Алсо не откажусь от прошивки на него поновее.

[GrandPr1de]

5 часов назад, vurd сказал:

Хзхз?

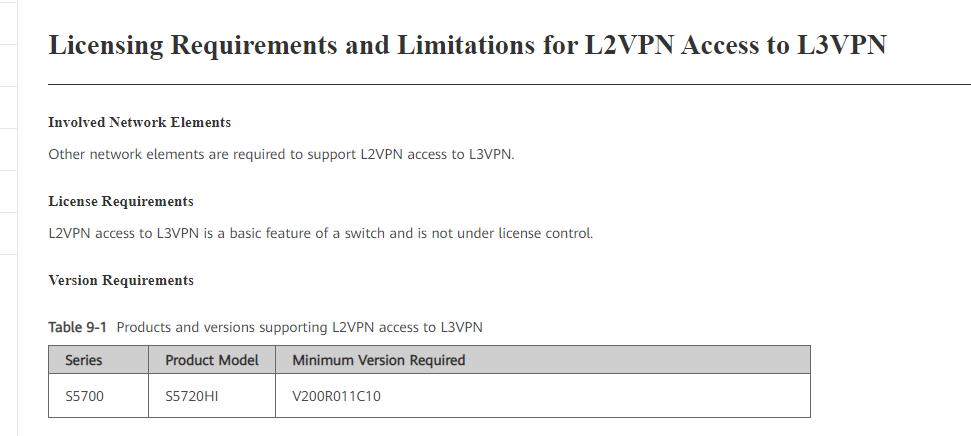

ну и в доке в общем-то конфиг такой же как в твоем примере https://support.huawei.com/enterprise/ru/doc/EDOC1000178179/f1cedde1/example-for-configuring-vll-access-to-l3vpn

[vurd]

9 минут назад, GrandPr1de сказал:

ну и в доке в общем-то конфиг такой же как в твоем примере https://support.huawei.com/enterprise/ru/doc/EDOC1000178179/f1cedde1/example-for-configuring-vll-access-to-l3vpn

Не совсем понял коммент. Версия у меня выше похоже, то что оно как в доке тоже понятно это собственно похоже единственный способ кроме физ петли. Чому не робит то)

[vurd]

vcmp role transparent
#
vlan batch 100 300
#
vlan 100 configuration
 name mpls.interconnect
#
lnp disable
#
ip vpn-instance core
 ipv4-family
  route-distinguisher 1000:1000
  vpn-target 1000:1000 export-extcommunity
  vpn-target 1000:1000 import-extcommunity
#
mpls lsr-id 10.0.200.1
mpls
mpls ldp
#
mpls l2vpn
 mpls l2vpn default martini
#
vsi v30 static
 pwsignal ldp
  vsi-id 30
  peer 10.0.200.2
 encapsulation ethernet   !< - вот тут собака порылась (спс https://www.made4it.com.br/interfaces-l3-em-tuneis-l2-mpls-no-roteador-huawei-ne-como-configurar-mpls-com-ip-no-huawei/)
#
interface Vlanif100
 desc interconnect
 mtu 1608
 ip address 10.0.100.0 255.255.255.254
 ospf network-type p2p
 mpls
 mpls mtu 1608
 mpls ldp
 mpls ldp timer hello-hold 45
 mpls ldp timer keepalive-hold 180
 mpls ldp timer keepalive-send 60
#
interface Vlanif300
 desc local clients
 l2 binding vsi v30
#
interface GigabitEthernet0/0/1
 desc peer to snr
 port link-type trunk
 port trunk allow-pass vlan 100
#
interface GigabitEthernet0/0/2
 desc client test access
 port link-type access
 port default vlan 300
#
interface Virtual-Ethernet0/0/1
 ve-group 1 l2-terminate
 statistic enable both
#
interface Virtual-Ethernet0/0/1.30
 dot1q termination vid 30
 l2 binding vsi v30
#
interface Virtual-Ethernet0/0/2
 ve-group 1 l3-access
 statistic enable both
#
interface Virtual-Ethernet0/0/2.30
 dot1q termination vid 30
 ip binding vpn-instance core
 ip address 192.168.100.1 255.255.255.0
#
interface LoopBack0
 ip address 10.0.200.1 255.255.255.255
#
ospf 1 router-id 10.0.200.1
 import-route direct
 area 0.0.0.0
  network 10.0.100.0 0.0.0.1
#
