Какое нормальное значение уровня сигнала оптического модуля

[alger]

Добрый день.



Подскажите пожалуйста какое нормальное (допустимое) значение уровня сигнала для оптических модулей?

Имею на интерфейсах:

Pluggable media present, SFP+ type is SFP+ 10GBASE-LR
    Wavelength is 1310
    Receive power reading is -10.105501 dBm

и

Pluggable media present, SFP28 type is SFP28 25GBASE-CR
    Wavelength is 1280
    Receive power reading is -7.166987 dBm

Это каналы от провайдера, скорость нужна 5Г. Значение подходят?

Где можно посмотреть таблицу допустимых значений?

[sol]

Номинальное допустимое значение уровня сигнала НА ВХОДЕ приёмника должно превышать его чувствительность примерно на 3 dBm.

А вот чувствительность у всех разная.

У каких-то не дальнобойных SFP порог бывает и -15 dBm. У тех, которые "120км" -32 dBm. Смотреть в характеристиках модуля, которые гуглить по названию.

Лично я не видел SFP с порогом меньше, чем -10 dBm. Так что скорее всего у вас всё ОК.



О скорости: Если уровень сигнала окажется близок к порогу то это не означает что скорость автоматически уменьшится. Это означает то, что на интерфейсе начнут появляться ошибки.

[Saab95]

Сам сигнал не особо показатель, потому что модули обмениваются информацией и если сигнал чрезмерный убавляют мощность на передачу, поэтому с одной стороны сигнал может быть как бы в норме, а в этом направлении противоположный модуль жарит на всю.

[sol]

18 минут назад, Saab95 сказал:

если сигнал чрезмерный убавляют мощность на передачу,

Вот бы хоть раз увидеть... Как и другие ваши фантазии.



[alger]

44 минуты назад, sol сказал:

О скорости: Если уровень сигнала окажется близок к порогу то это не означает что скорость автоматически уменьшится. Это означает то, что на интерфейсе начнут появляться ошибки.

В том то и дело, что ошибки есть. Пытаюсь понять в чем может быть дело.
Два порта в port-channel, один, на котором ошибки, пока погасил.

sw-vc2-1# show interface e1/1/53
Ethernet 1/1/53 is up, line protocol is down(port-channel)
Description: TB-Internet
Port is part of Port-channel 100
Hardware is Eth, address is 68:4f:64:ff:02:8e
    Current address is 68:4f:64:ff:02:8e
Pluggable media present, SFP+ type is SFP+ 10GBASE-LR
    Wavelength is 1310
    Receive power reading is -10.315170 dBm
Interface index is 65
Internet address is not set
Mode of IPv4 Address Assignment: not set
Interface IPv6 oper status: Disabled
MTU 9216 bytes, IP MTU 9184 bytes
LineSpeed 0, Auto-Negotiation off
Flowcontrol rx on tx off
ARP type: ARPA, ARP Timeout: 60
Last clearing of "show interface" counters: 5 weeks 6 days 16:07:09
Queuing strategy: fifo
Input statistics:
     1122514 packets, 172779343 octets
     586146 64-byte pkts, 351851 over 64-byte pkts, 115443 over 127-byte pkts
     13062 over 255-byte pkts, 12282 over 511-byte pkts, 43730 over 1023-byte pkts
     5367 Multicasts, 314434 Broadcasts, 795770 Unicasts
     0 runts, 0 giants, 0 throttles
     6492 CRC, 0 overrun, 6634 discarded
Output statistics:
     822732 packets, 169662260 octets
     259579 64-byte pkts, 391689 over 64-byte pkts, 87391 over 127-byte pkts
     18608 over 255-byte pkts, 9543 over 511-byte pkts, 55922 over 1023-byte pkts
     69032 Multicasts, 85 Broadcasts, 753615 Unicasts
     0 throttles, 0 discarded, 0 Collisions,  wred drops
Rate Info(interval 30 seconds):
     Input 0 Mbits/sec, 0 packets/sec, 0% of line rate
     Output 0 Mbits/sec, 0 packets/sec, 0% of line rate
Time since last interface status change: 00:00:31



[alger]

2 минуты назад, vvertexx сказал:

@alger

Железка-то какая?

что за SFP+ не знаю, провайдер установил, находится далеко  от меня.

коммутатор Dell S4148F-ON.

[sol]

Ну так посмотрите граничные условия для вашей SFP.

На циске выглядит так, как на делл - не знаю:

#sh int gigabitEthernet 0/1 transceiver
Static information
  ID: SFP transceiver
  Extended ID: 4
  Connector: LC
  SONET compliance: unspecified
  Gigabit Ethernet compliance: CWDM-1510
  Fibre Channel link length: unspecified
  Fibre Channel transmitter technology: unspecified
  Fibre Channel transmission media: unspecified
  Fibre Channel speed: unspecified
  Encoding: 8B10B
  Bit Rate: 1300 Mbps
  Single mode fiber supported length: 120 km
  Single mode fiber supported length: greater than 25400 m
  Upper bit rate limit: 32 % above nominal bit rate
  Lower bit rate limit: 32 % below nominal bit rate
  Date code (yyyy/mm/dd): 2018/11/25
  Vendor PN: FT-S1-C51120LD
  Vendor revision number: 11.0
  Vendor serial number: S201811200025

Transceiver status information
  Diagnostics calibration is internal
  Temperature 35 (+/-3 Celsius)
  Voltage in transceiver 3339600 uV (+/- 10 mV)
  TX bias 20792 uA (+/- 100uA)
  TX power 1529300 nW / 1 dBm (+/- 3dBm)
  RX power 18000 nW / -17 dBm (+/- 3dBm)
S2018112000
No Active Alarms
No Active Warnings

Alarm Thresholds:
                        high                     low
Temperature               85 C                   -10 C
Voltage              3700000 uV              2900000 uV
TX bias                65000 uA                10000 uA
TX power             6309600 nW / 8   dBm     398100 nW / -4  dBm
RX power              316200 nW / -5  dBm        400 nW / -33 dBm

Warning Thresholds:
                        high                     low
Temperature               80 C                   - 5 C
Voltage              3600000 uV              3000000 uV
TX bias                60000 uA                12000 uA
TX power             5011900 nW / 7   dBm     501200 nW / -2  dBm
RX power              251200 nW / -5  dBm        500 nW / -33 dBm



[sdy_moscow]



5 часов назад, alger сказал:

Имею на интерфейсах:

Pluggable media present, SFP+ type is SFP+ 10GBASE-LR
    Wavelength is 1310
    Receive power reading is -10.105501 dBm

и

Pluggable media present, SFP28 type is SFP28 25GBASE-CR
    Wavelength is 1280
    Receive power reading is -7.166987 dBm



Это что квест на внимательность?



Ума не приложу как Вы на паре  25GBASE-CR и  10GBASE-LR умудрились собрать портченел да еще и с провайдером который

3 часа назад, alger сказал:

... находится далеко  от меня.



[Saab95]

21 час назад, sol сказал:

Вот бы хоть раз увидеть... Как и другие ваши фантазии.

Пожалуйста.

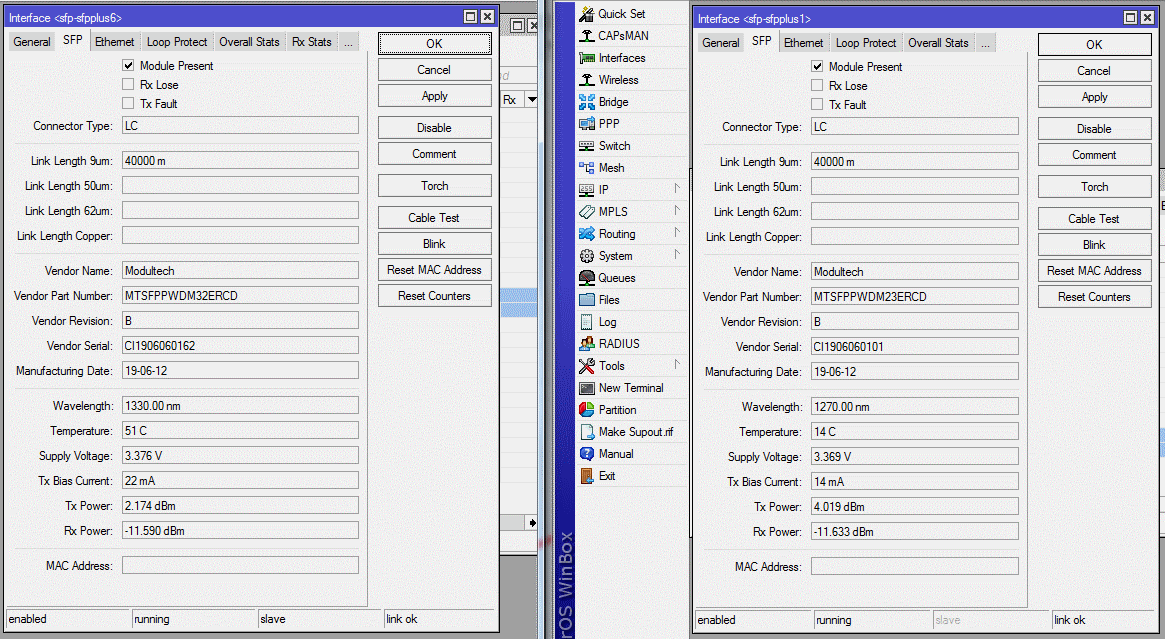

2 модуля 10Г на 40км расстояние, на одной частоте в оптике затухание больше, чем на другой. Поэтому мощность на передачу с каждой стороны разная, а уровень сигнала на прием почти одинаковая.

Поэтому показания уровня сигнала на прием без проверки ситуации с другой стороны не несет никакой смысловой нагрузки.

[sol]

И что следует из ваших картинок?

Два РАЗНЫХ модуля, на РАЗНУЮ длину волны, при РАЗНОЙ почти на 40С температуре имеют разную на 1,5 мВт мощность, причём не измеренную, а _вычисленную_ на основании _оценки_ тока через лазер.

Что в этом странного и где тут управление мощностью, которой, к слову, и управлять-то в пп лазере фактически нельзя...



И да, расскажите, в каких полях протокола Ethernet передаётся сигнал "Братан, мне плохо слышно, увеличь мощщу"?



[Saab95]

Это пара модулей 10Г работающих на одном волокне.

Затухание по одной длине волны в оптике больше, поэтому и мощность на одном модуле выше.

Если загибать патчкорд перед модулем, то увеличивается мощность на передачу соседней стороны, если сильно загнуть то мощность упрется в некий предел и дальнейший перегиб будет уменьшать сигнал на прием.

Это вам про слово откуда модули знают что надо мощность увеличить.

[sol]

8 минут назад, Saab95 сказал:

Это вам про слово откуда модули знают что надо мощность увеличить.

Повторю вопрос:

3 часа назад, sol сказал:

в каких полях протокола Ethernet передаётся сигнал "Братан, мне плохо слышно, увеличь мощщу"?





И да, где настраивается порог, к которому должны стремиться трансиверы? Почему именно -11 dBm?

[Saab95]

Они сами обмениваются информацией.

[sol]

7 минут назад, Saab95 сказал:

Они сами обмениваются информацией.

Т.е. физический протокол у них свой собственный, раз там есть место для "лишних" битов и с другими, "обыкновенными" трансиверами они работать не будут?

Или передача сигнализации происходит через специальное всемирное микротик-поле? Своего рода микротик-эфир?

[vvertexx]

это же круто. и аттенюаторов не надо

[Saab95]

Модули с DDM умеют обмениваться информацией.

[sol]

6 минут назад, Saab95 сказал:

Модули с DDM умеют обмениваться информацией.

Умеют. Правда, с коммутатором... И в одну сторону. В сторону коммутатора...

Так как же именно передаётся сигнал "Братан, мне плохо слышно, увеличь мощщу" на ту сторону линка?



[semop]

Простите что лезу, а как связан Диджитал Диагностиг Мониторинг ( я подчеркиваю, Мониторинг))) с тем что кто то там что то на основании параметров ддм что то будет менять для лазера?

В самом крутом случае свич пришлет трап или выключит порт на основании этих данных.


Внимательно послушаю как можно управлять мощностью вставки ддм, из-под командной строки желательно)

[vurd]

В 17.02.2021 в 11:46, sol сказал:

Вот бы хоть раз увидеть... Как и другие ваши фантазии.



Ну видимо речь об аттенюаторе.

Ну или:

[rdmitrich]

В 17.02.2021 в 15:27, Saab95 сказал:

если сигнал чрезмерный убавляют мощность на передачу, поэтому с одной стороны сигнал может быть как бы в норме, а в этом направлении противоположный модуль жарит на всю.

А мужики и не знают, по прежнему аттенюаторы устанавливают ...

[sdy_moscow]

Нет друзья... Самая печаль , по личному опыту, была -  это CWDM 10Гб на низкой части длин волн (ниже 1400) Там на приличных расстояниях ближе к 30-40км действительно может начаться угадайка. Вроде и уровни в норме (на низу, но в норме), а ошибки сыпятся.

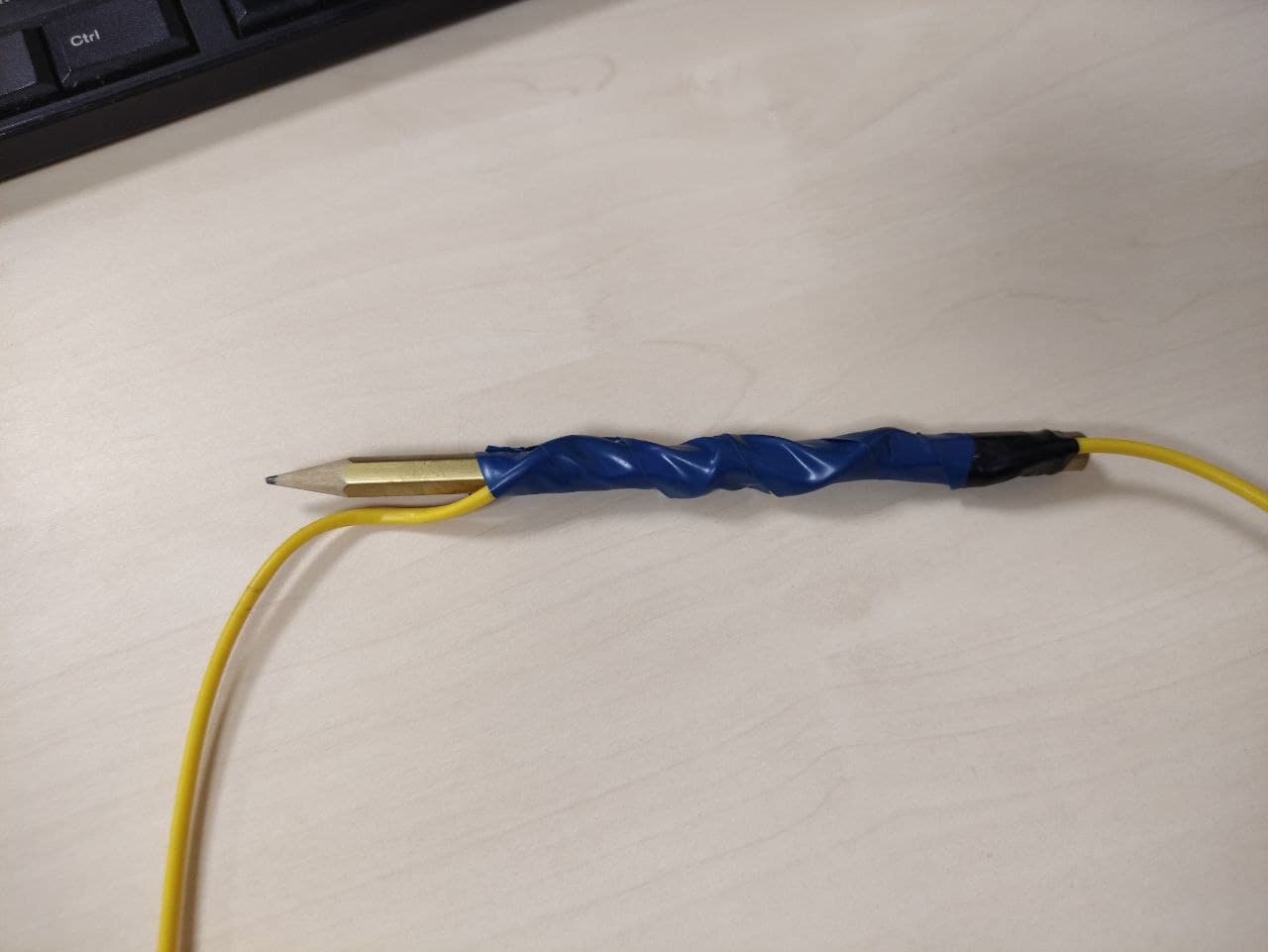

А если сигнал высоковат - то карандаш или просто колечко патчкорда под стяжкой и проблему можно решить :-).



[alger]

В 17.02.2021 в 15:48, sdy_moscow сказал:



Это что квест на внимательность?



Ума не приложу как Вы на паре  25GBASE-CR и  10GBASE-LR умудрились собрать портченел да еще и с провайдером который



это два линка, объединенный в  port-channel, модули на моей стороны, что у провайдера не знаю.

все работает, почистили, и ошибки пропали.

[sdy_moscow]

@alger 25GBASE-CR - это вообще-то модуль для расстояний в несколько десятков метров. Или я отстал от жизни, или у вас следом стоит переходник какой-то, или у вас оборудование оператора в "соседней стойке", и тогда LR (теоретически) может уходить в насыщение.

[alger]

31 минуту назад, sdy_moscow сказал:

@alger 25GBASE-CR - это вообще-то модуль для расстояний в несколько десятков метров. Или я отстал от жизни, или у вас следом стоит переходник какой-то, или у вас оборудование оператора в "соседней стойке", и тогда LR (теоретически) может уходить в насыщение.

Думаю что оборудование провайдера в этом же ДЦ. Расстояние не знаю.
По модулям, что оператор поставил, то и имеем :)

[sdy_moscow]

45 минут назад, alger сказал:

Думаю что оборудование провайдера в этом же ДЦ. Расстояние не знаю.
По модулям, что оператор поставил, то и имеем :)

Да уж...

При таком подходе можно не удивляться что у вас то работает, то не работает.
