Изоляция колец MSTP

[dimzerman]

Господа, я всё пытаюсь выжать что-то полезное из сложившейся ситуации) Решил вынести это в отдельную тему, не  могу найти информацию, возможно ли вообще сотворить такое, или нечто подобное.



Сеть провайдера представляет собой большой L2 сегмент, примерно 200 коммутаторов. В основном используются коммутаторы SNR-S2950-24G, в агрегациях SNR-S2970G-24S, ядро - Mikrotik CCR1036-12G-4S. В сети много колец, максимально из 16 коммутаторов. На агрегации может быть несколько (2-6) колец.

Агрегации L3 не умеют, поэтому абоненты по L2 тянутся аж до ядра.



Vlan управления в данный момент один на всю сеть (200 коммутаторов). Планирую разделить Vlan управления по одному на агрегацию.



Для контроля линков в кольцах исползуется RSTP, и при перестроении некоторых особо больших колец происходит рассылка на весь L2 сегмент о том, что топология изменилась, и на несколько секунд парализуется сеть, а иногда возникают широковещательные шторма. Некоторые линки приходится выключать/включать вручную, т.к. RSTP срабатывает некорректно.

Для контроля за кольцами было бы хорошо MRPP/ERPS, но не все коммутаторы его умеют, в сети частенько встречаются Dlink 3526.

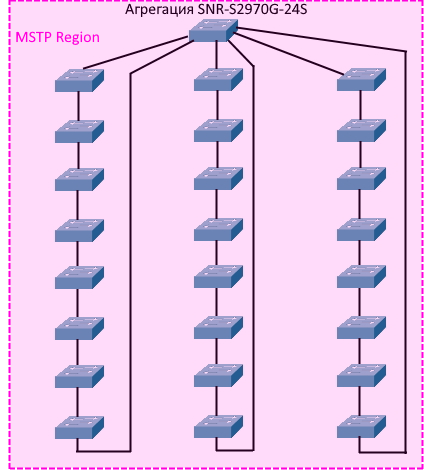

Всё, что я придумал, это поместить агрегации вместе со всеми их кольцами в MSTP-Регионы, и тогда перестроения внутри региона не будут распространяться дальше этого региона.

Но всё равно изменения топологии в одном кольце будет озвучено на все коммутаторы в пределах региона (на все коммутаторы в пределах агрегации).







Можно ли как-то изолировать Topology change тем кольцом, в котором это происходит? Чтобы кольца никак не реагировали на изменения топологии в других кольцах? Или это выходит за возможности MSTP? Как тогда можно решить подобную задачу?

Edited February 8, 2021 by dimzerman

[dr Tr0jan]

ИМХО теоретически никак средствами MSTP. Ведь управляющий вилан внутри агрегации должен быть доступен на любом коммутаторе вне зависимости от изменения топологии.

[dimzerman]

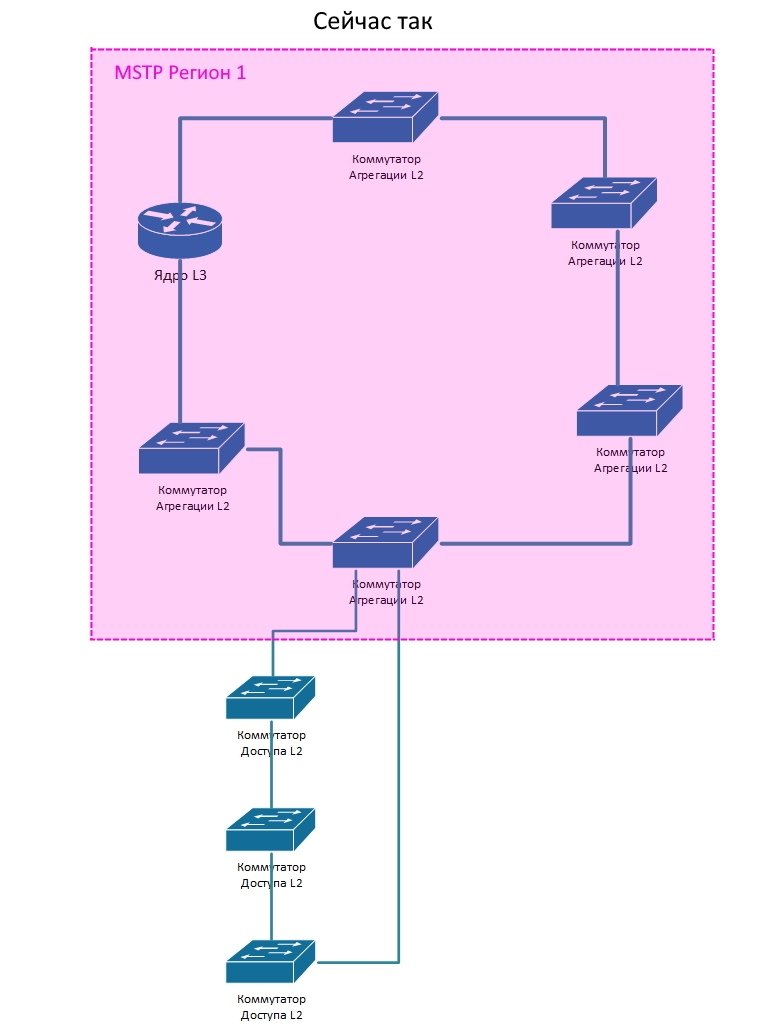

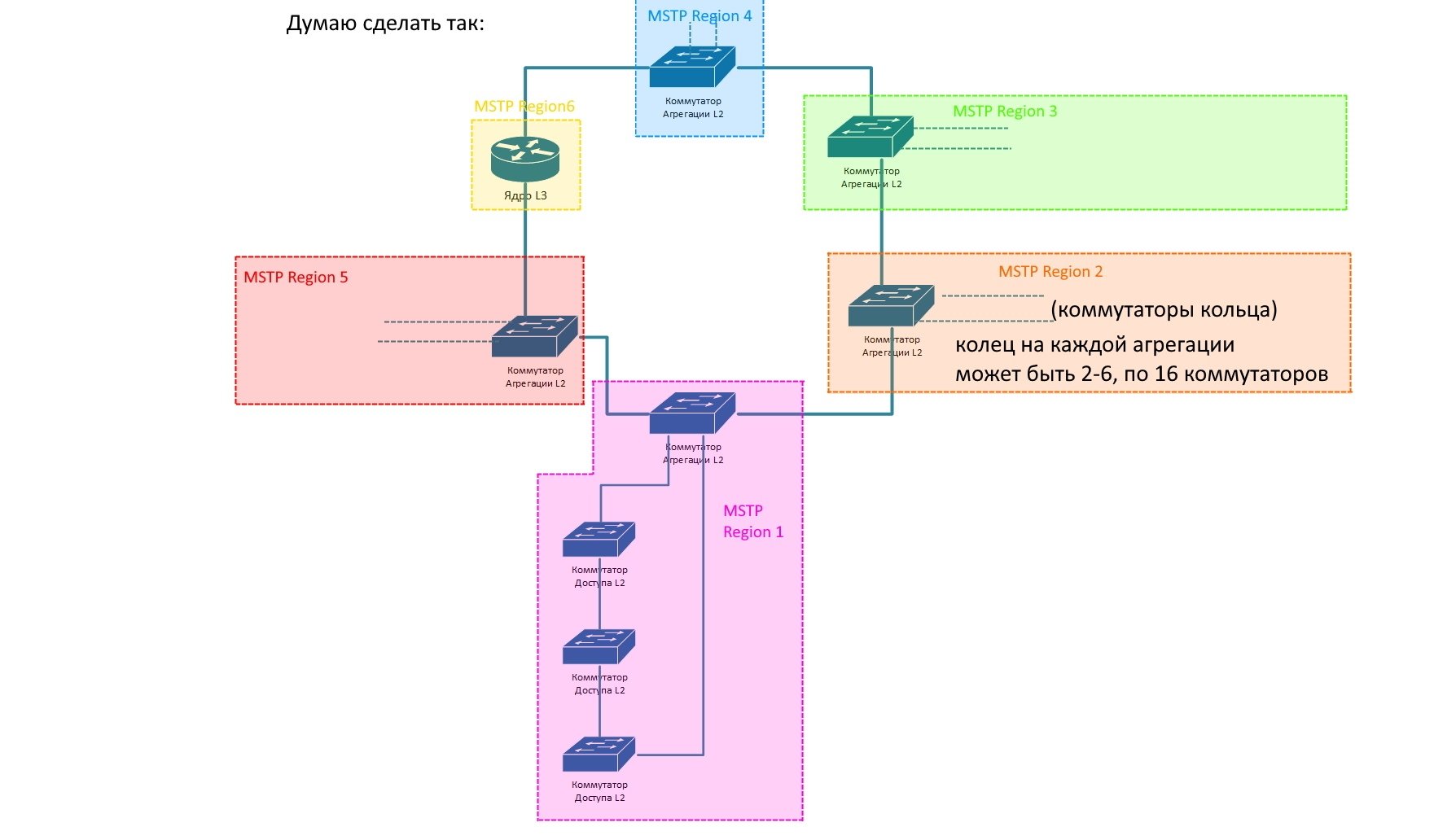

А есть ли какие-то ограничения на кол-во коммутаторов в регионе MSTP? Например, у меня может быть 50 коммутаторов на агрегацию (коммутаторы всех колец суммарно, включая агрегацию), будут ли они нормально сходиться в регионе при таком количестве?) В данный момент ядро и все агрегации находятся в одном регионе.  Я думаю сделать каждую агрегацию в своём регионе.

[dr Tr0jan]

3 hours ago, dimzerman said:

А есть ли какие-то ограничения на кол-во коммутаторов в регионе MSTP?

Не слышал. У меня 80 коммутаторов жило в одном регионе. Увеличение сети в три раза теоретически должно было пережить, но от такого геморроя отказался.

3 hours ago, dimzerman said:

Я думаю сделать каждую агрегацию в своём регионе.

Насколько помню, там есть какие-то ограничения. Типа, между регионами всегда RSTP строится, но могу ошибаться. Полгода как сетями не занимаюсь уже :(

Рекомендую к прочтению статейки (и по ссылкам с них) - вполне доходчиво разжёвано:

MSTP TUTORIAL PART I: INSIDE A REGION

UNDERSTANDING MSTP

[dimzerman]

9 часов назад, dr Tr0jan сказал:

Рекомендую к прочтению статейки (и по ссылкам с них) - вполне доходчиво разжёвано:

MSTP TUTORIAL PART I: INSIDE A REGION

UNDERSTANDING MSTP

Спасибо, почитаю, попробую)

[ALEX_SE]

Restycted TCN коммутатор не умеет? 2995 недавно научились. По идее можно было бы избежать перестроения блокировав выход TCN за пределы кольца. ИМХО.

[dimzerman]

К сожалению, 2950 Restricted TCN не умеют, но идея интересная) попробую всё-таки с разными регионами вариант, пока ничего лучше не нашел
